室外电缆井、人手孔井设置规则.docx

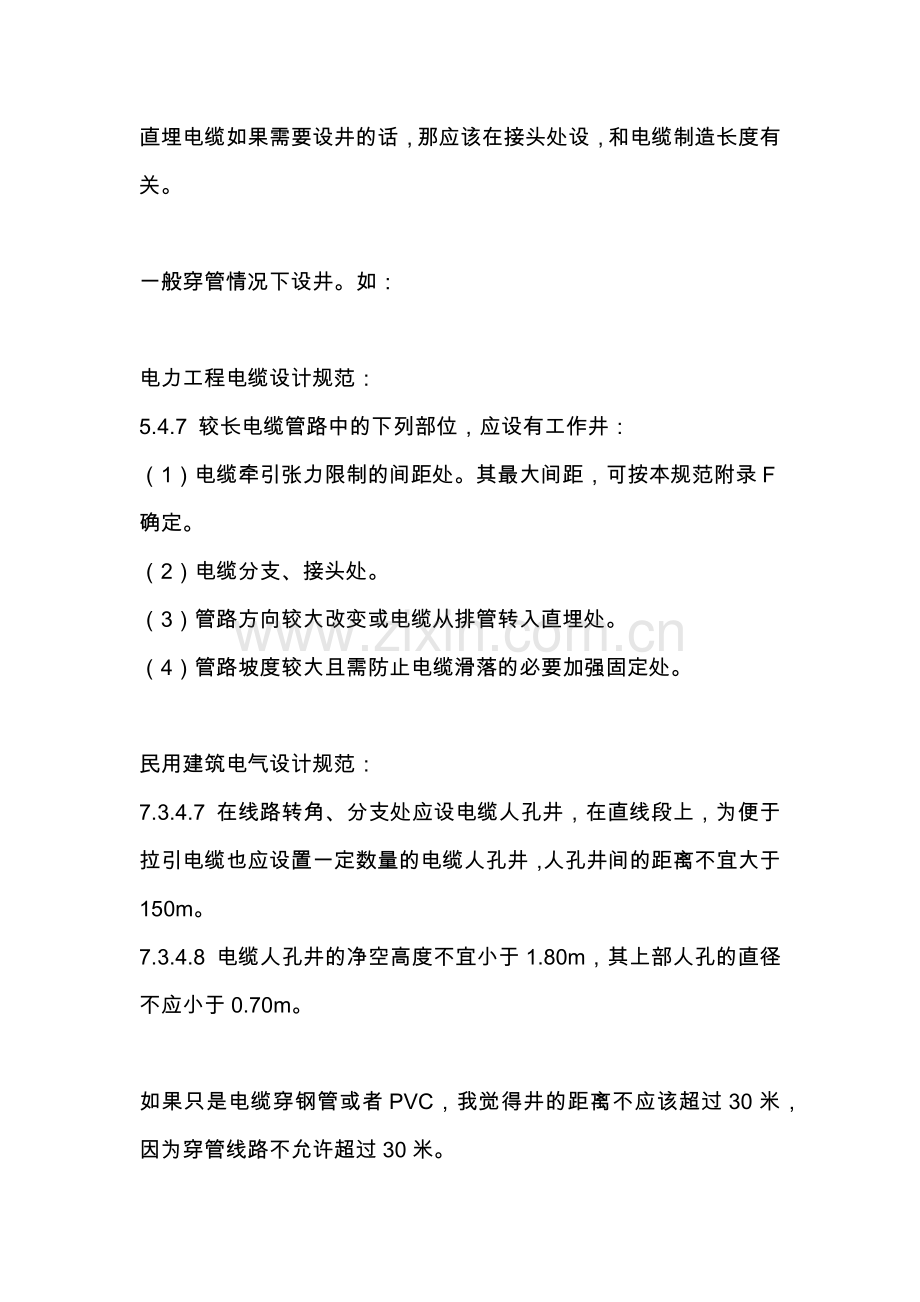

直埋电缆如果需要设井的话，那应该在接头处设，和电缆制造长度有关。

一般穿管情况下设井。如：

电力工程电缆设计规范：
5.4.7 较长电缆管路中的下列部位，应设有工作井：
（1）电缆牵引张力限制的间距处。其最大间距，可按本规范附录F确定。
（2）电缆分支、接头处。
（3）管路方向较大改变或电缆从排管转入直埋处。
（4）管路坡度较大且需防止电缆滑落的必要加强固定处。

民用建筑电气设计规范：
7.3.4.7 在线路转角、分支处应设电缆人孔井，在直线段上，为便于拉引电缆也应设置一定数量的电缆人孔井，人孔井间的距离不宜大于150m。
7.3.4.8 电缆人孔井的净空高度不宜小于1.80m，其上部人孔的直径不应小于0.70m。

如果只是电缆穿钢管或者PVC，我觉得井的距离不应该超过30米，因为穿管线路不允许超过30米。

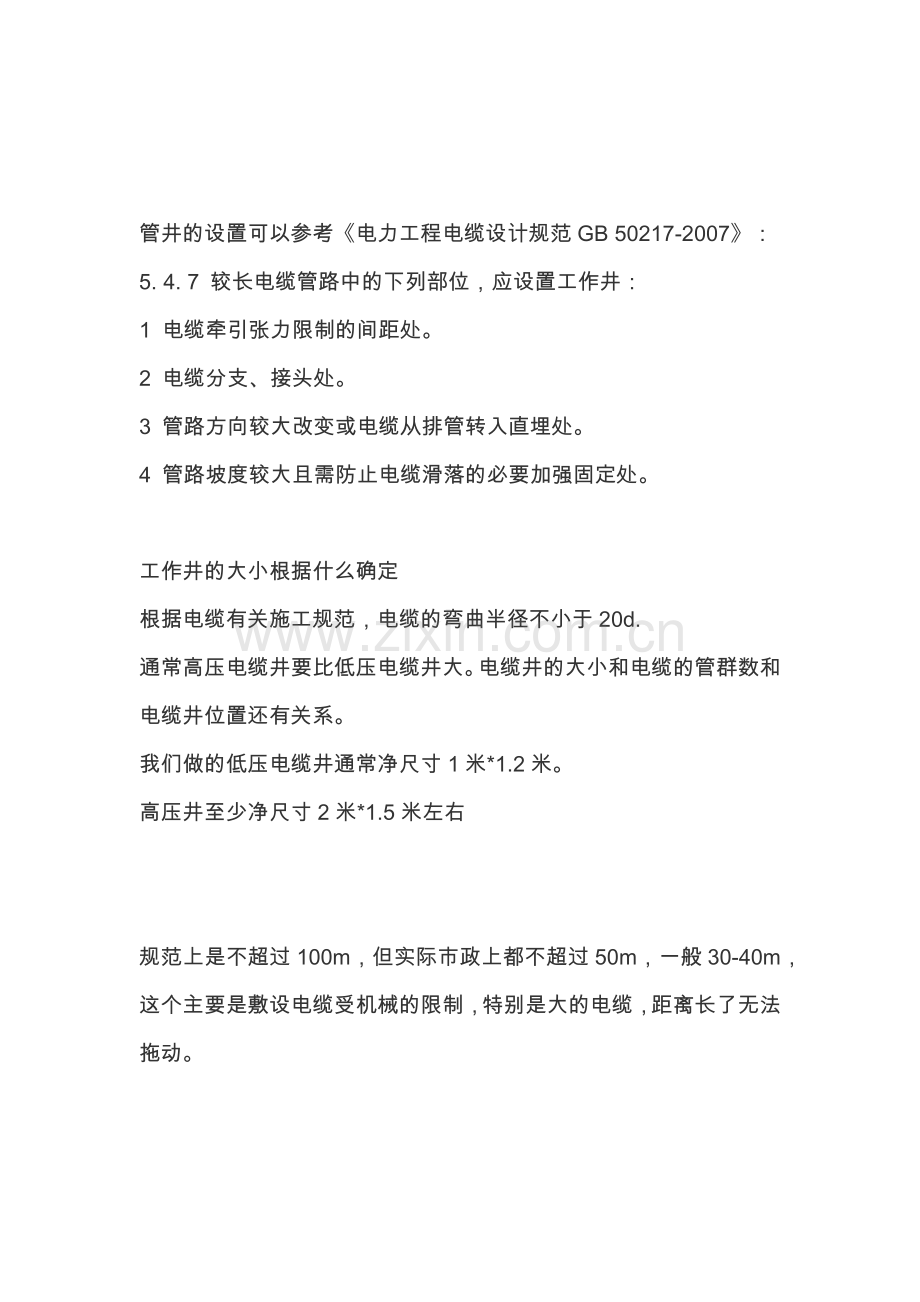

管井的设置可以参考《电力工程电缆设计规范GB 50217-2007》：
5. 4. 7 较长电缆管路中的下列部位，应设置工作井：
1 电缆牵引张力限制的间距处。
2 电缆分支、接头处。
3 管路方向较大改变或电缆从排管转入直埋处。
4 管路坡度较大且需防止电缆滑落的必要加强固定处。

工作井的大小根据什么确定
根据电缆有关施工规范，电缆的弯曲半径不小于20d.
通常高压电缆井要比低压电缆井大。电缆井的大小和电缆的管群数和电缆井位置还有关系。
我们做的低压电缆井通常净尺寸1米*1.2米。
高压井至少净尺寸2米*1.5米左右

规范上是不超过100m，但实际市政上都不超过50m，一般30-40m，这个主要是敷设电缆受机械的限制，特别是大的电缆，距离长了无法拖动。

60米-80米。通常的穿管器工作距离最多100米左右。需要电缆为铠装才行，否则距离超过80就会是电缆护层收到破坏，影响绝缘性及使用年限。

10kV的吧，典型设计一般是60米一座，但实际施工中往往反映说太长了，电缆不好放，以下是一点经验：
1、直线放的时候就40～50米一座；
2、有转角之类情况另外加一座（不是直通，是弯通或三通井）；
3、特别注意的，碰到雨水、污水等大型管道的，两边都要设一座电井。
提问者评价
谢谢，规范上这方面不详细，而且100实际施工发现弊病很多

GB50054-95《低压配电设计规范》

5.6.42条规定：电缆排管应一次留足备用管孔数，但电缆数量不宜超过12根，无法预计发展情况时，可留1~2个备用孔。

5.6.47条规定：在转角、分支或变更敷设方式改为直埋时，应设电缆人孔井。在直线段上，应设置一定数量的电缆人孔井，人孔井间的距离不宜大于100M。

还是根据实际情况合理设置。 一般常用的距离为60M

弱电管道的以下位置应设置人（手）孔
1、管道分歧点
2、交叉路口
3、直线段每隔80-100m，最大不得超过150m
4、道路坡度较大的转折处
5、管道穿越桥梁、铁路、明渠等，在其两侧宜设置人（手）孔
主干管道弯曲时的弯曲半径不宜小于36m。同一段内，不应有S形弯曲或U形弯曲
人（手）孔的规格，应按远期管孔数确定：
1、管孔不大于3孔的管道及放置落地式交接箱的位置，用手孔
2、管孔为4-8孔时用小号人孔
3、管孔为9-23时用中号人孔
4、管孔为24-42孔时用大号人孔
5、超过43孔时可另行设计
人孔的形状应按分歧状况，管道交互偏转角确定
1、在直线管道上或两段管道的偏转角小于22.5°时采用直通型人孔。
2、两段管道的偏转角在22.5°-67.5°之间时，采用斜通型人孔。
3、两段管道的偏转角在67.5°-90°之间时，或管道作T字形分歧处，采用三通型人孔。
4、管道作十字分歧处，采用四通型人孔。

看设计的配电系统，每栋基本有一个手孔井，若分单元进线，那么每个单元有一个手孔井。弱电系统每个单元一个手孔井，外网的转角处设转角井、直线一般每隔50米设一个手孔井以便于线缆敷设，在过路处，在道路两边各设一个手孔井。如果外网采用电缆沟，则只在每单元进户处设手孔井。电缆沟在过路处尽量采用手孔井转为穿管过路，如想电缆沟直接过路，则需对电缆沟及盖板的结构提出要求。

一般主干线上是人井，建筑物前面的叫入户井，如果你进户的电缆截面小，根数少，手孔井就行，入户的电缆大，根数多就老老实实的做人井。
