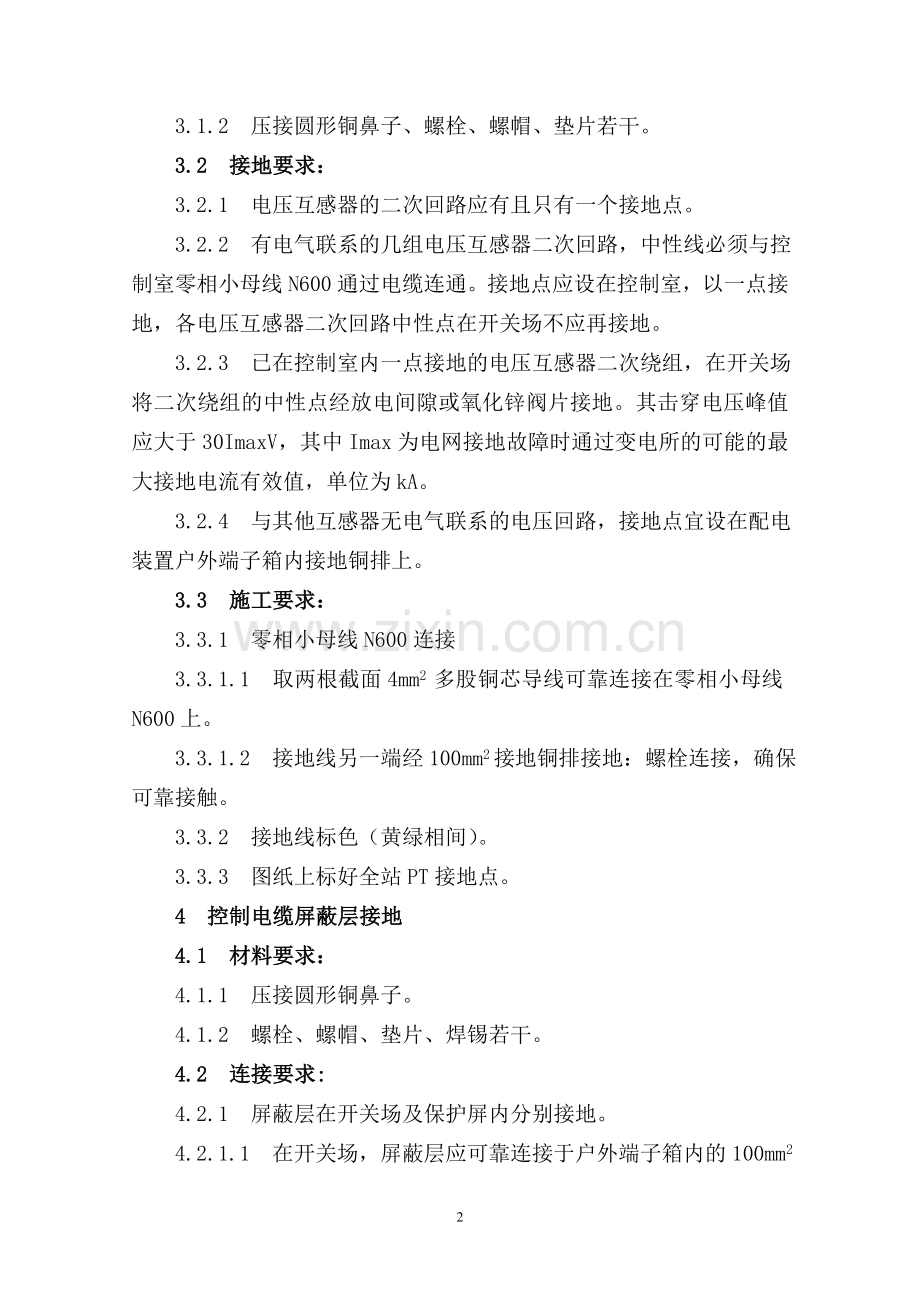

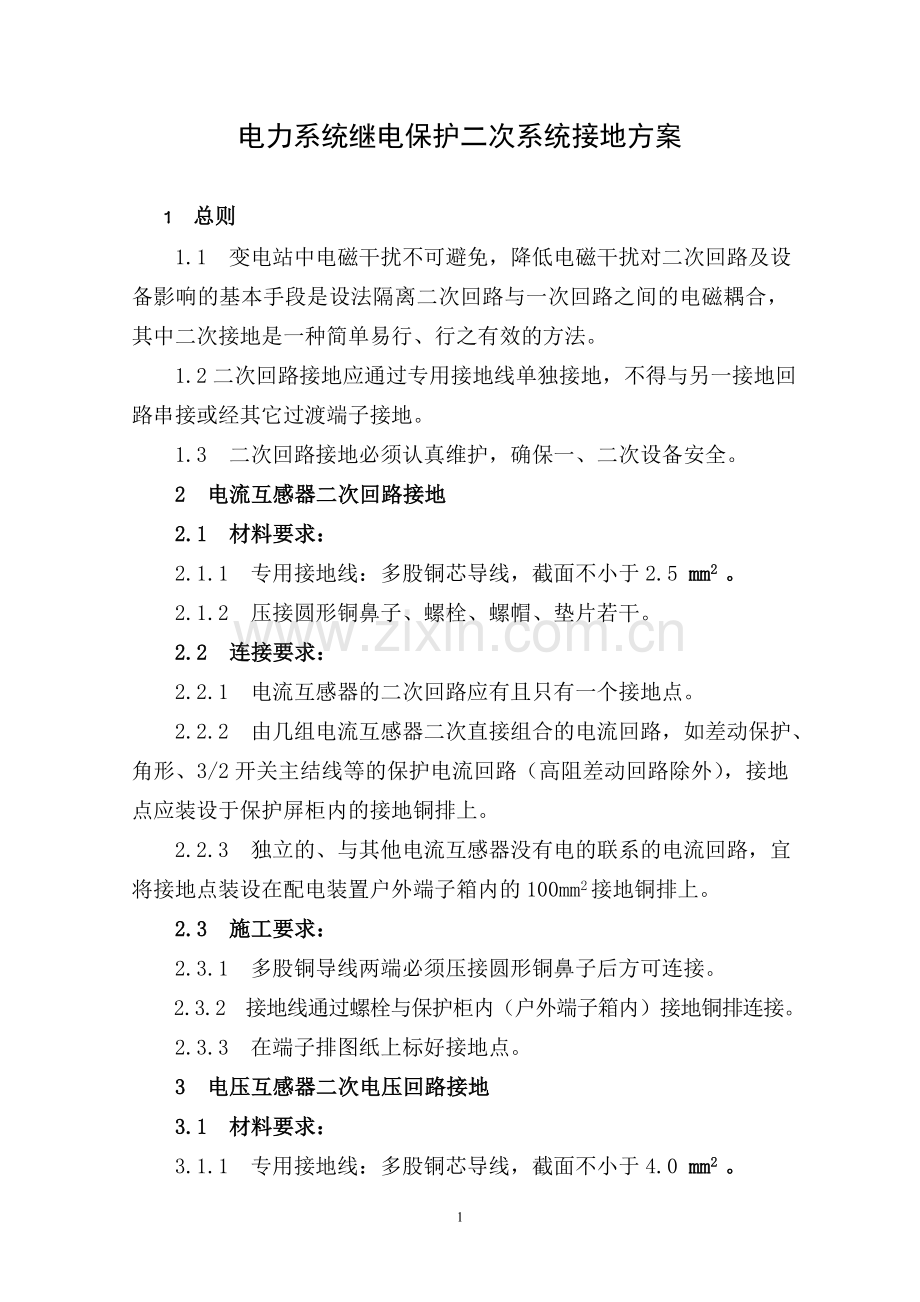

电力系统继电保护二次系统接地方案1 总则 1.1 变电站中电磁干扰不可避免，降低电磁干扰对二次回路及设备影响的基本手段是设法隔离二次回路与一次回路之间的电磁耦合，其中二次接地是一种简单易行、行之有效的方法。 1.2二次回路接地应通过专用接地线单独接地，不得与另一接地回路串接或经其它过渡端子接地。 1.3 二次回路接地必须认真维护，确保一、二次设备安全。 2 电流互感器二次回路接地 2.1 材料要求： 2.1.1 专用接地线：多股铜芯导线，截面不小于2.5 mm2 。 2.1.2 压接圆形铜鼻子、螺栓、螺帽、垫片若干。 2.2 连接要求： 2.2.1 电流互感器的二次回路应有且只有一个接地点。 2.2.2 由几组电流互感器二次直接组合的电流回路，如差动保护、角形、3/2开关主结线等的保护电流回路（高阻差动回路除外），接地点应装设于保护屏柜内的接地铜排上。 2.2.3 独立的、与其他电流互感器没有电的联系的电流回路，宜将接地点装设在配电装置户外端子箱内的100mm2接地铜排上。 2.3 施工要求： 2.3.1 多股铜导线两端必须压接圆形铜鼻子后方可连接。 2.3.2 接地线通过螺栓与保护柜内（户外端子箱内）接地铜排连接。 2.3.3 在端子排图纸上标好接地点。 3 电压互感器二次电压回路接地 3.1 材料要求： 3.1.1 专用接地线：多股铜芯导线，截面不小于4.0 mm2 。 3.1.2 压接圆形铜鼻子、螺栓、螺帽、垫片若干。 3.2 接地要求： 3.2.1 电压互感器的二次回路应有且只有一个接地点。 3.2.2 有电气联系的几组电压互感器二次回路，中性线必须与控制室零相小母线N600通过电缆连通。接地点应设在控制室，以一点接地，各电压互感器二次回路中性点在开关场不应再接地。 3.2.3 已在控制室内一点接地的电压互感器二次绕组，在开关场将二次绕组的中性点经放电间隙或氧化锌阀片接地。其击穿电压峰值应大于30ImaxV，其中Imax为电网接地故障时通过变电所的可能的最大接地电流有效值，单位为kA。 3.2.4 与其他互感器无电气联系的电压回路，接地点宜设在配电装置户外端子箱内接地铜排上。 3.3 施工要求： 3.3.1 零相小母线N600连接 3.3.1.1 取两根截面4mm2 多股铜芯导线可靠连接在零相小母线N600上。 3.3.1.2 接地线另一端经100mm2接地铜排接地：螺栓连接，确保可靠接触。 3.3.2 接地线标色（黄绿相间）。 3.3.3 图纸上标好全站PT接地点。 4 控制电缆屏蔽层接地 4.1 材料要求： 4.1.1 压接圆形铜鼻子。 4.1.2 螺栓、螺帽、垫片、焊锡若干。 4.2 连接要求: 4.2.1 屏蔽层在开关场及保护屏内分别接地。 4.2.1.1 在开关场，屏蔽层应可靠连接于户外端子箱内的100mm2接地铜排上。 4.2.1.2 在控制室保护屏内，屏蔽层应可靠连接于保护屏内的100mm2接地铜排上。 4.3 施工要求： 4.3.1 屏蔽层与电缆成90度方向引出，拧成线状形成1.5-2.5 mm2截面。 4.3.2 烫锡后压接相应大小的铜鼻子。 4.3.3 电缆两侧经100mm2接地铜排接地：螺栓连接，确保可靠接触。 5 高频通道的抗干扰接地 5.1 材料要求： 5.1.1 专用铜导线，截面不小于100 mm2 5.1.2 分支铜导线，截面不小于50 mm2 5.1.3 连接绝缘铜导线，截面大于10 mm2 5.1.4 螺栓、螺帽及圆形铜鼻子若干。 5.2 连接要求： 5.2.1 紧靠高频同轴电缆敷设一根截面不小于100 mm2的铜导线，导线两端分别接地。 5.2.2 断开结合滤波器的一、二次线圈间接地线连接，使一、二次接地系统分开并远离。 5.2.3 高频同轴电缆屏蔽层两端应分别接地。 5.3 施工要求： 5.3.1 100 mm2的铜导线的敷设： 5.3.1.1 在主电缆沟敷设一根截面不小于100 mm2专用铜导线。 5.3.1.2 铜导线放置在电缆沟的电缆架顶部与高频同轴电缆并行。 5.3.1.3 在控制室电缆层处,铜导线与100 mm2保护屏接地铜排焊接相连。 5.3.1.4 在开关场侧使用截面不小于50 mm2分支铜导线，50 mm2分支铜导线分别延伸至各条线路保护用结合滤波器的高频电缆引出端口，距耦合电容器接地点约3-5m处焊接于地网上。 5.3.2 分支铜导线与主铜导线用焊接连通。 5.3.3 结合滤波器的外壳和高频同轴电缆外罩铁管应与耦合电容器的底座焊接在一起。 5.4 高频同轴电缆屏蔽层的接地： 5.4.1 在结合滤波器二次端子上，用截面大于10 mm2 铜导线连通引下，焊接在上述分支铜导线末端上。高频同轴电缆屏蔽层与之相连，以实现开关场外屏蔽层接地。 5.4.2 控制室内,收发讯机接地端子通过2.5 mm2 多股铜导线与100 mm2接地铜排连接。 5.4.3 高频同轴电缆屏蔽层经压接后与100 mm2保护屏接地铜排相连。 5.5 示意图见图四 6 100mm2保护屏接地铜排的连接方法 6.1 材料要求： 6.1.1 接地铜排：截面不小于100 mm2 6.1.2 连接软铜导线：截面不小于50mm2 6.1.3 12 mm铜圆形鼻子、12mm螺栓、螺帽若干。 6.2 铜排固定： 在保护屏下方水平方向固定好专用接地铜排。 6.3 连接要求： 6.3.1 100mm专用铜排首尾两端用铜焊连接好，形成闭环回路。 6.3.2 用50mm2连接软铜线将保护屏内接地铜排与100mm2 接地铜排用螺栓或铜焊连接。 6.3.3 接地铜排接地：在电缆层入地点处铜焊连接。 6.4 连接示意图：见附图一、二。注：对于老厂站，保护屏内无接地铜排及改造困难时，可直接将二次接地线接于100mm2专用接地铜排上。保护屏CT/屏蔽层二次接地线（6mm2连接螺栓）电缆层入地点屏内接地铜排12mm2连接螺栓12mm2圆形压接鼻子100mm2专用铜排图一 100mm2接地铜排连接示意图50mm2连接铜导线螺栓或铜焊连接100mm2接地铜排保护屏焊接点图二 接地铜排俯视图粗铜排焊接点电缆层入地点 7 保护柜门、本体的接地 7.1 材料要求： 7.1.1 连接多股铜导线，截面不小于4mm2 7.1.2 铜圆形鼻子、螺栓、螺帽若干 7.2 连接要求： 7.2.1 保护屏门柜连接：压接好的多股铜导线，用螺栓与保护柜本体连接。 7.2.2 保护柜本体接地：使用专用接地线与屏内100mm2接地铜排螺栓连接。 7.3 施工要求： 7.3.1 保护柜门、柜体应有专用接地端子。 7.3.2 多股铜导线压接相应的鼻子。 7.3.3 使用螺栓可靠接于接地铜排上。 8 户外端子箱100mm2接地铜排连接方法 8.1 材料要求： 8.1.1 专用接地铜排：截面不小于100mm2 。 8.1.2 专用接地热镀锌扁钢：截面不小于100mm2。 8.1.3 连接地网多股软铜线：截面不小于50mm2。 8.1.4 相应的12mm2圆形压接铜鼻子，6mm2、12mm2螺栓及螺帽若干。 8.2 铜排固定： 在水平或垂直方向用12mm螺栓两端固定在端子箱体内部。 8.3 连接要求： 8.3.1 接地铜排与地网的连接： 8.3.1.1 100mm2软铜线一头先用相应的铜鼻子压接后与接地铜排用12mm螺栓固定相连，另一头在电缆沟方向与地网“热镀锌扁钢”可靠连接。 8.3.1.2 接地铜排与二次线接地的连接：铜排上应均匀排列若干个接线柱，有垫圈、垫片和6mm螺帽，电缆屏蔽线（用相应的铜鼻子压接）和CT/PT接地线等与之相连。 8.3.2 接地“热镀锌扁钢”与箱体的连接： 8.3.2.1 接地“热镀锌扁钢”紧靠箱体外侧，距离地面高度约10cm，与箱体焊接相连。 8.3.2.2 另一端接地“热镀锌扁钢”与地网焊接相连。 8.3.2.3 接地线上漆上接地标色（黄绿相间）。 8.3.3 检查连接可靠。 8.4 参考示意图三7
