第三节 E L S智能（消防）疏散应急照明系统
一、ELS控制原理简介
e-bus系统是一个二/四线制的应急疏散照明管理系统可以独立存在，当e-bus与应急照明电源、配电装置、灯具揉合设计时，便派生了ELS消防应急疏散照明指示系统。

所有的ELS单元均由一对通讯信号线连接成网络，每个单元均设成唯一的地址并定义其功能，通过输出单元及终端单元实行控制，所有输入信号均有机地通过地址定与输出单元及终端单元建立对应联系，输入信号转变为ELS信号在系统总线上传送，所有输出单元接收并判断，实施相应控制。

ELS系统的控制方式由计算机设定，系统的每个独立单元均内置微处理器，系统参数分散存储，主要参数发送于主机存储，系统断电时，数据自动保存。

二、 典型的ELS主系统构成
ELS通常由中央监控主站、（直流）电池主站、控制器分机、集中电源式集中控制型标志灯及照明灯组成。

图1（CAD图）

设置说明
1．中央监控主站：由监控器主机或计算机终端显示监控器主机及通讯模块组成，是全系统的设置、显示、控制、存储及外部信息的交流中心设备。
2．智能（直流）电池主站：由单台或多台应急电源并机组成，是全系统照明灯及标志灯的蓄电池应急电能供应中心；采用国际通用的应急照明供电方式，输出电压为DC216V型。
3．控制器分机：由安全电压型ELS-32N-（S）及交直流隔离型ELS-32N-（S）/E型组成；控制器分机同时作为通信及配电区域中心设备使用。
4．供配电设置: 控制器分机的正常电源应取自现场应急照明配电箱，采用单相AC220V输入方式；应急电源取自（直流）电池主站，采用DC216V直流输入方式。
5．通信设置:由中央监控主站的控制器主机配出1-8路ZRS2×2.5mm2(电源线)+2×1.5mm2(通讯屏蔽双绞线)到控制器分机及应急电源；每路通讯电源线只宜设一个终端。
三、安全电压型…控制器分机ELS-32N-（S）灯具配线系统图

图2（CAD图）

设置说明
1．用途：设于低于1.0Lx疏散照度级以下区域，给有安全电压要求的集中电源式集中控制型照明灯及标志灯供电并控制。
2．控制器分机ELS-32N-（S）输出电源在正常和应急均为DC24V。
3．灯具配电及通信线路设置：采用2×2.5mm2或2×4mm2(电源线) +2×1.5mm2(通讯屏蔽双绞线)配出到灯具，每路通讯电源线只宜设一个终端。通信线与电源线同管敷设。

四、交直流隔离型……控制器分机ELS-32N-（S）/E灯具配线系统图

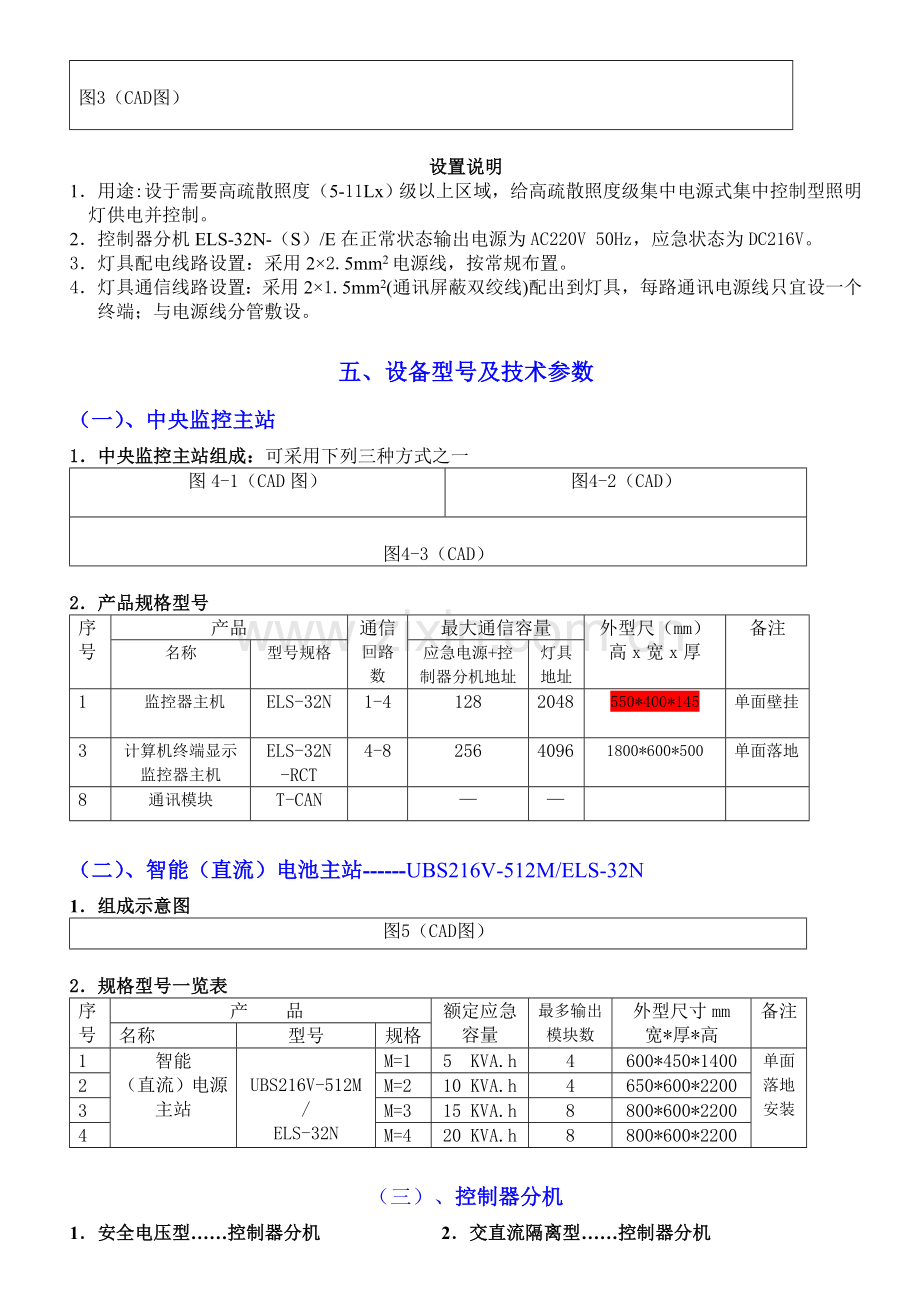

图3（CAD图）

设置说明
1．用途: 设于需要高疏散照度（5-11Lx）级以上区域，给高疏散照度级集中电源式集中控制型照明灯供电并控制。
2．控制器分机ELS-32N-（S）/E在正常状态输出电源为AC220V 50Hz，应急状态为DC216V。
3．灯具配电线路设置：采用2×2.5mm2电源线，按常规布置。
4．灯具通信线路设置：采用2×1.5mm2(通讯屏蔽双绞线)配出到灯具，每路通讯电源线只宜设一个终端；与电源线分管敷设。

五、设备型号及技术参数
（一）、中央监控主站
1．中央监控主站组成：可采用下列三种方式之一
图4-1（CAD图）
图4-2（CAD）

图4-3（CAD）

2．产品规格型号
序号
产品
通信
回路数
最大通信容量
外型尺（mm）
高x宽x厚

备注
名称
型号规格
应急电源+控制器分机地址
灯具
地址
1
监控器主机
ELS-32N
1-4
128
2048
550*400*145
单面壁挂

3
计算机终端显示
监控器主机
ELS-32N
-RCT
4-8
256
4096
1800*600*500
单面落地
8
通讯模块
T-CAN

—
—

（二）、智能（直流）电池主站------UBS216V-512M/ELS-32N
1．组成示意图
图5（CAD图）

2．规格型号一览表
序号
产 品
额定应急容量
最多输出
模块数
外型尺寸mm
宽*厚*高
备注
名称
型号
规格
1
智能
（直流）电源主站

UBS216V-512M
/
ELS-32N
M=1
5 KVA.h
4
600*450*1400
单面
落地
安装
2
M=2
10 KVA.h
4
650*600*2200
3
M=3
15 KVA.h
8
800*600*2200
4
M=4
20 KVA.h
8
800*600*2200

（三）、控制器分机
1．安全电压型……控制器分机 2．交直流隔离型……控制器分机
ELS-32N-（S） ELS-32N-（S）/E
图6（CAD图）

图7（CAD图）

3．规格型号一览表
序号
产品
输出
回路数
额定
功率
外型尺寸mm
高X宽X厚
名称
型号
规格
1
安全电压型
控制器分机

ELS-32N
(S)/04
4
300 VA
650x400x150
2
(S)/08
8
600 VA
650x400x220
3
交直流隔离型控制器分机
(S)/E04
4
5 KVA
800x600x220
4
(S)/E08
8
10 KVA
1200x600x250

（四）、安全电压类---集中电源式集中控制型---标志灯/照明灯
1．本体构成及用途：
DC24V输入，由微处理器（包括算术逻辑部件、寄存器、控制电路、时钟发出器、存储器、输入/输出、辅助电路及内部总线）、电子变压器/镇流器、光源及传感器组成。
标志灯用于全系统疏散途径标识；照明灯用于低于5.0Lx疏散照度级以下区域，给有
安全电压要求的场所。

2．规格型号一览表
序号
产品
外型尺寸(mm)
高X宽X厚
安装
方式
输入
额定
功率
显示
方式
类别
型号
规格
1

集中电源式
集中控制型
标志灯

UBS-1X1W
/
BA-ELS
1010、1011、1012
1013、1014

壁装
吸顶
吊装

DC24V
≤0.5w
单面
1020、1021、1022
1023、1024

单面双面
1031

地面
嵌入
≤0.5w
单面
1032

单面
2
集中电源式集中控制型
照明灯

壁装
吸顶
吊装

UBS-0。5 Lx/ZA-ELS1019
≤1.5w
UBS-1.5 Lx/ZA-ELS1019
≤3.5w
UBS-5.0Lx/ZA-ELS1019
≤6.0w

3.产品特点：
★安全电压DC24V输入；标志灯采用LED光源；照明灯采用LED、高效荧光、无极荧光光源。
★灯内不带蓄电池组，每灯均带地址编码及传感器；灯具异常状态时故障报警。
★灯具可编程序控制：按不同灯类别可进行非持续、持续、高亮、省电、频闪、调向、流动、
强迫点亮、定时程序控制等工作模式。
（五）、高疏散照度类---集中电源式集中控制型照明灯
1．本体构成及用途：
AC220V50HZ/DC216V输入，由微处理器（包括算术逻辑部件、寄存器、控制电路、时钟发出器、存储器、输入/输出、辅助电路及内部总线）、电子变压器/镇流器、光源及传感器组成。

2．规格型号一览表
序号
产品名称
规格型号
输入
电源
额定功率
W
外型尺寸mm
高X宽X厚
备注
1
高疏散照度
★
集中电源式集中
控制型
照明灯
UBS-5Lx/ZA-ELS1028

AV220
50HZ
/
DC216V
9/18

2
UBS-5Lx/ZA-ELS1029
9/18

3
UBS-5Lx/ZA-ELS1030
18/20

4
UBS-11Lx/ZA-ELS1028
18/36

5
UBS-11Lx/ZA-ELS1029
18/36

6
UBS-11Lx/ZA-ELS1030
36/40

3.产品特点：
★正常/应急状态输入电源性质AC220V/ DC216V；采用高效荧光及无极荧光光源。
★灯内不带蓄电池组，每灯均带地址编码及传感器；灯具异常状态时故障报警。
★灯具可编程序控制：可进行非持续、持续、强迫点亮、定时程序控制等工作模式。

六、常规疏散区域的消防疏散照明平面图
1.平面设计示意图
图11（CAD图）

2. ELS灯具布置间距与疏散照度设计参考值
灯具型号
布灯间距
一个支路可配灯数
(配电半径<<50m)
0.5Lx
1．0Lx
5.0Lx

UBS-0.5Lx/ZA-ELS1019
5-6m

25(照明灯+标准灯)
UBS-1.0Lx/ZA-ELS1019
8-9m
5-6m

15(照明灯)+10(标准灯)
UBS-5Lx/ZA-ELS1028
10-12m
8-9m
5-6m
10(照明灯+15(标准灯)

以布灯高度3m计算

七、人员密集区域的消防疏散照明平面图
1. 平面设计示意图

图12（CAD图）

八、ELS消防安全应急疏散照明指示系统主要功能特性
1、日常OFF/ON程序预设管理及手动管理：可编程序预设功能：例可对系统预设早上8：00开机；下午5：00关机。手动管理功能：在任意时间对系统开机/关机状态设定。
2、定期测试计划程序：
★可编程序功能测试功能：系统能够设置自动测试功能，任意指定定期时间（时间间隔为天、周、月或临时性测试计划；对系统进行功能性测验。
★可编程序电池应急持续时间测试计划：系统能够设置自动启动电池持续时间测试（时间间隔为月或年任意指定）或临时性测试计划；测试结束后可给出报告，自动复位。
3、状态监视：自动地对（直流）电池主站、控制器分机、灯的状态进行实时监控。
4、故障报警：自动的故障监控包括通信故障、（直流）电池主站、控制器分机及灯具的故障进行实时声光报警；声报警可手动消除、光报警保存到故障消除。
5、紧急状态疏散方案
★强迫点灯：消防联动信号一点送入，全系所有灯进入全部点亮状态。
★可编程序强迫频闪/流动：可预设或手动对标志灯进行频闪/流动控制。
★可编程序应急选层运行：可预设选择性投入应急运行，以调整系统电池能量用途。
★可编程预设疏散方案：预设疏散软件方案，统一据着火位置进行引导，对指向标志灯进行左向、右向指令调整，着火位置的出口标志灯关闭。
6、存储记录：黑匣子记录功能，自动存储5０００－２００００条主要信息。

九、ELS创造节能的、环保的、安全的、可靠保证的
消防应急疏散照明的环境
节能的ELS
正常状态on/off时间程序控制
带来的节能效果

根据环境可自由的灯具工作模式的设定
带来的节能效果

可精雕细刻的应急疏散照度设计
带来的节能效果

采用高发光效率LED及节能光源
带来的节能效果

环保的ELS
选用免维护铅酸蓄电池
减少镉镍电池重金属直接环境污染

精确数字及选层投入
减少蓄电池铅重金属间接环境污染

安全的ELS
火灾状态下安全隔离电源的运行模式
有效防止火灾沿线路的扩散

火灾状态下安全隔离电源的运行模式
有效防止人员触电事故的发生

自动的、可靠的ELS
随时随地的系统状态监视、故障报警
保证每一个灯时刻准备着
符合100%

火灾报警状态下的强迫点灯
轻轻一点全楼就亮
还会在黑暗中恐慌逃命 ？

可接受指令调向的标志
为人们在混乱中提供一条快捷、有效的
逃生路线。

可并列的、可选择的、可交替的运行的
智能应急照明电源
是最放心的后盾能量源
