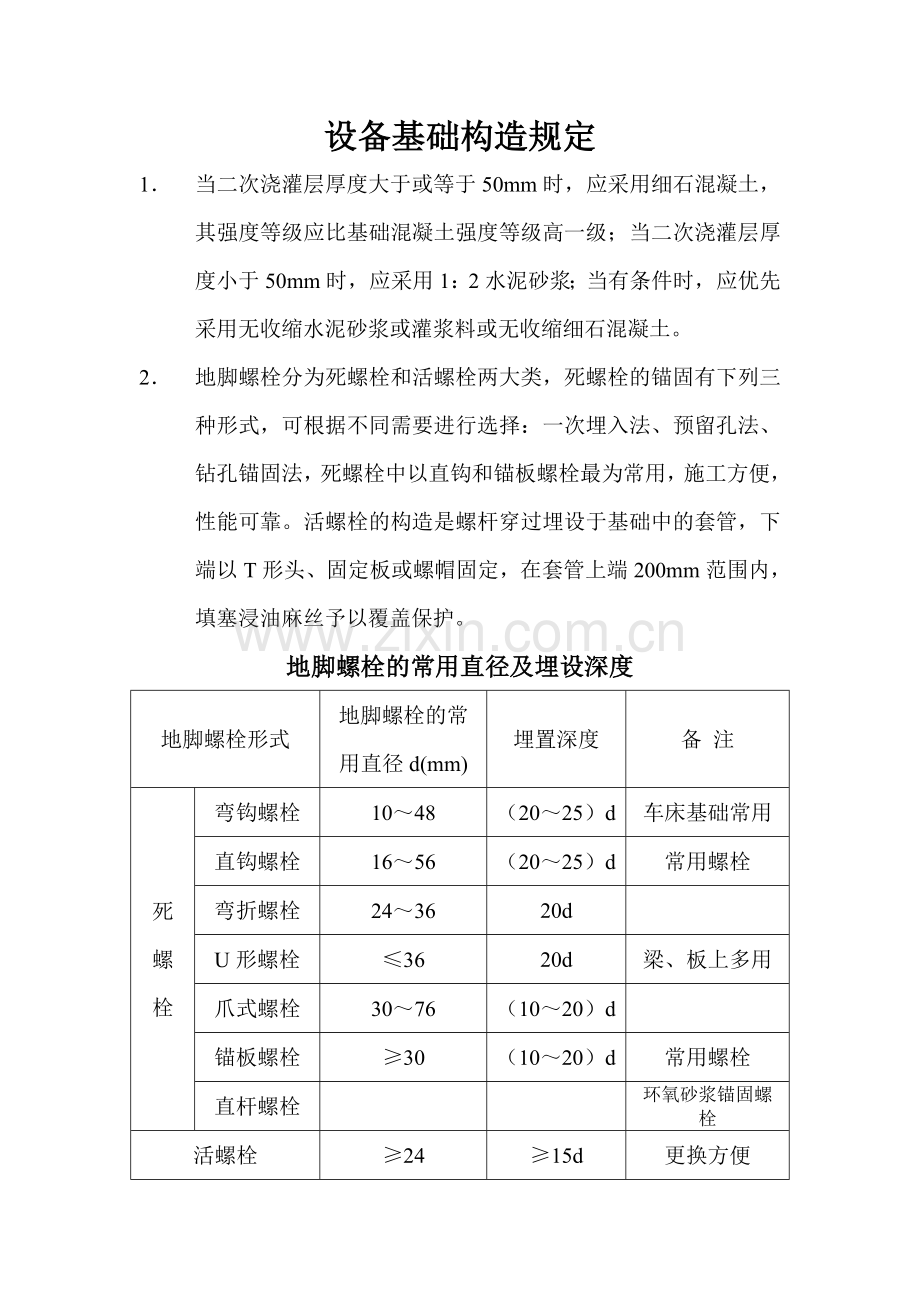

设备基础构造规定
1． 当二次浇灌层厚度大于或等于50mm时，应采用细石混凝土，其强度等级应比基础混凝土强度等级高一级；当二次浇灌层厚度小于50mm时，应采用1：2水泥砂浆；当有条件时，应优先采用无收缩水泥砂浆或灌浆料或无收缩细石混凝土。
2． 地脚螺栓分为死螺栓和活螺栓两大类，死螺栓的锚固有下列三种形式，可根据不同需要进行选择：一次埋入法、预留孔法、钻孔锚固法，死螺栓中以直钩和锚板螺栓最为常用，施工方便，性能可靠。活螺栓的构造是螺杆穿过埋设于基础中的套管，下端以T形头、固定板或螺帽固定，在套管上端200mm范围内，填塞浸油麻丝予以覆盖保护。
地脚螺栓的常用直径及埋设深度
地脚螺栓形式
地脚螺栓的常用直径d(mm)
埋置深度
备 注
死
螺
栓
弯钩螺栓
10～48
（20～25）d
车床基础常用
直钩螺栓
16～56
（20～25）d
常用螺栓
弯折螺栓
24～36
20d

U形螺栓
≤36
20d
梁、板上多用
爪式螺栓
30～76
（10～20）d

锚板螺栓
≥30
（10～20）d
常用螺栓
直杆螺栓

环氧砂浆锚固螺栓
活螺栓
≥24
≥15d
更换方便

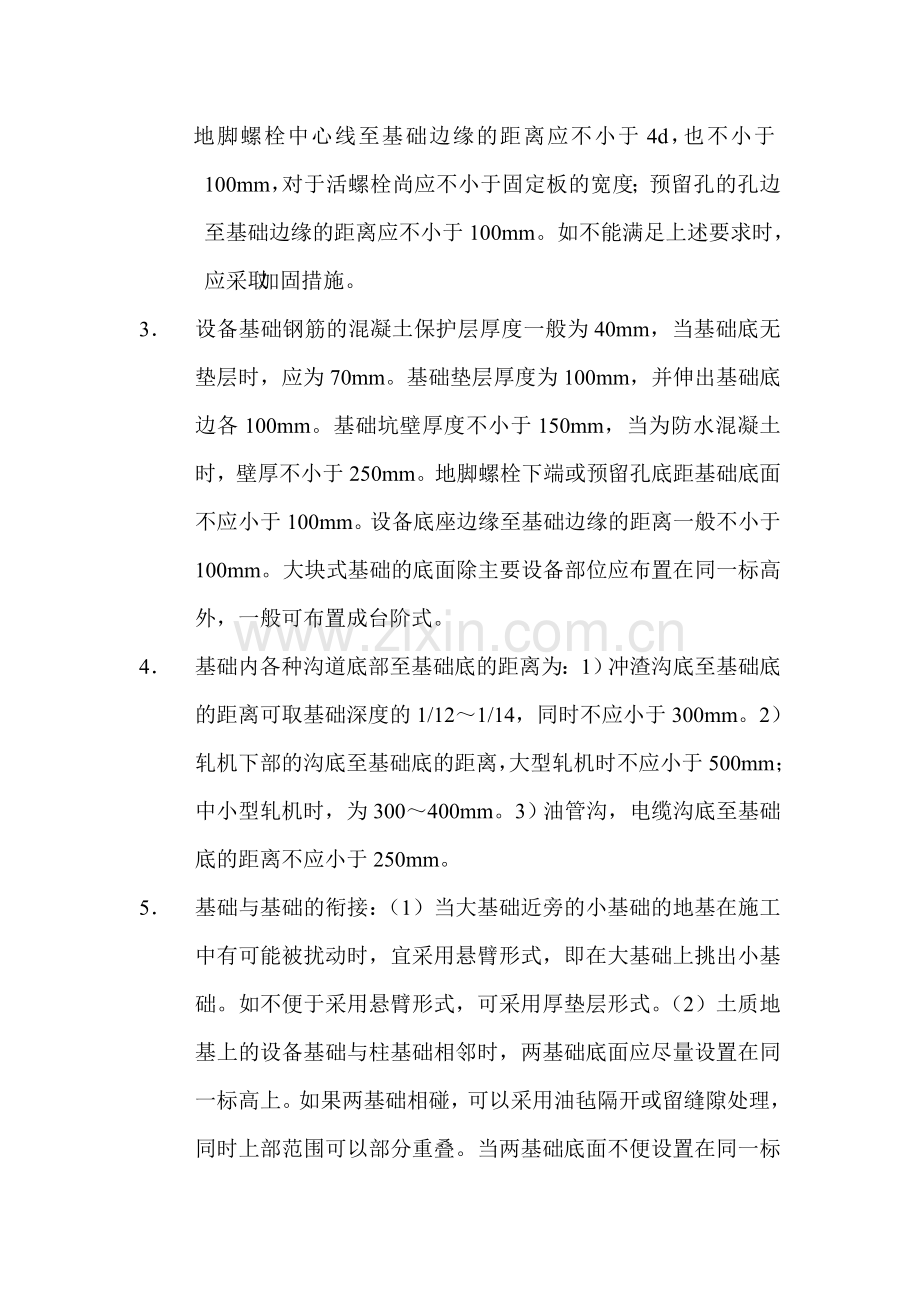

地脚螺栓中心线至基础边缘的距离应不小于4d，也不小于100mm，对于活螺栓尚应不小于固定板的宽度；预留孔的孔边至基础边缘的距离应不小于100mm。如不能满足上述要求时，应采取加固措施。
3． 设备基础钢筋的混凝土保护层厚度一般为40mm，当基础底无垫层时，应为70mm。基础垫层厚度为100mm，并伸出基础底边各100mm。基础坑壁厚度不小于150mm，当为防水混凝土时，壁厚不小于250mm。地脚螺栓下端或预留孔底距基础底面不应小于100mm。设备底座边缘至基础边缘的距离一般不小于100mm。大块式基础的底面除主要设备部位应布置在同一标高外，一般可布置成台阶式。
4． 基础内各种沟道底部至基础底的距离为：1）冲渣沟底至基础底的距离可取基础深度的1/12～1/14，同时不应小于300mm。2）轧机下部的沟底至基础底的距离，大型轧机时不应小于500mm；中小型轧机时，为300～400mm。3）油管沟，电缆沟底至基础底的距离不应小于250mm。
5． 基础与基础的衔接：（1）当大基础近旁的小基础的地基在施工中有可能被扰动时，宜采用悬臂形式，即在大基础上挑出小基础。如不便于采用悬臂形式，可采用厚垫层形式。（2）土质地基上的设备基础与柱基础相邻时，两基础底面应尽量设置在同一标高上。如果两基础相碰，可以采用油毡隔开或留缝隙处理，同时上部范围可以部分重叠。当两基础底面不便设置在同一标高上时，基础之间的净距S应根据荷载大小和土质情况确定，一般取S/h＝1～2。
6． 管线穿过基础时的防护措施：（1）电缆管束由基础进入土中时，可采用填砂处理方法保护管线；（2）水管通过变形缝或由基础进入土中时，可设套管防护；（3）风管由基础进入土中时，可设置专门调整孔加以保护。
7． 冲渣沟较深时，为增强其横向刚度，应沿纵向每隔4～5m设置一道钢筋混凝土连系梁。连系梁顶面可设置钢板或铁屑混凝土层防护。
8． 防阻隔离层：建在岩石地基上的较大基础（长度大于20m），为削弱地基对基础收缩的限制，应在基础与岩石之间，于两端L/4（L为基础全长）的区段内铺设防阻隔离层。此外，尚需按下列情况做防阻处理：（1）当基础最深部位在基础中央断面时，基础底面可做成对称坡形或阶梯形。（2）当基础最深部位不在中央断面时，基础底面也可做成阶梯形。此时，必须在阻碍基础收缩一侧的垂直面上贴置厚度不小于40mm的木丝沥青板。（3）基础平面不规则时，应在突出部分靠近基础中央断面一侧的垂直面上贴置厚度不小于40mm的木丝沥青板。
9． 变形缝：（1）变形缝（伸缩缝、沉降缝）的设置，应与设备的连接相配合，以不影响机组的正常运转为原则。土质上的设备基础，当传动轴为直接传到或刚性连接时，不得设置变形缝；当传到轴装置柔性接手（万向接手）并有较好的地基条件时，可以设置变形缝。
各类基础伸缩缝的最大间距
项 次
基 础 类 别
伸缩缝最大间距（m）
1
大块式基础（配筋）
50
2
大块式基础（无筋）
25
3
框架式基础（装配式）
50
4
框架式基础（现浇式）
35
5
墙、底板
30
10． 基础配筋：
大块式基础的构造配筋
基础名称
基础顶面钢筋网直径（mm）
基础底面钢筋网直径（mm）
钢筋间距（mm）
大型轧机基础
16～20
16～20
200
中型轧机基础
14～16
14～16
200
小型轧机基础
12
12
200
剪断机基础
12～16
12
200
热锯机基础
12～14
12
200
推钢机基础
12～14
12
200
注：1.本表适用于一般土质地基上的基础。对于岩石地基上较大的基础，除按规定在基础底设置隔离层外，尚应将钢筋直径提高一级。
2.其他基础可参照本表配筋。
3.应优先采用HRB335级钢筋。
基础顶面钢筋应尽量简化，以便于设计、施工，因此当基础顶面标高相差不超过或等于300mm时，可在最低标高处的基础顶面配一层钢筋网。
挡土墙及深基坑支护
基坑侧壁安全等级及重要性系数
安全等级
破 坏 后 果
γo
一级
支护结构破坏、土体失稳或过大变形对基坑周围环境及地下结构施工影响严重
1.10
二级
支护结构破坏、土体失稳或过大变形对基坑周围环境及地下结构施工影响一般
1.0
三级
支护结构破坏、土体失稳或过大变形对基坑周围环境及地下结构施工影响不严重
0.9
挡土墙和支护结构选型表
序号
挡土墙支护结构类型
适 用 条 件
1
重力式挡土墙
（1） 墙高不宜大于6m，在软弱的土层中墙高不宜大于5m；
（2） 适用于地形变化复杂的场地；
（3） 墙身材料可选用毛石砌体、毛石混凝土和素混凝土。
2
钢筋混凝土挡土墙
（1） 钢筋混凝土悬臂式挡土墙墙高不应超过8m，当墙高大于8m时，宜采用扶壁式钢筋混凝土挡土墙；
（2） 悬臂式挡土墙适合于地基承载力较低的地段，扶壁式挡土墙适用于地基承载力较高的地段；
（3） 常用于石料缺乏的地区。
3
悬臂式排桩支护结构
（1） 基坑侧壁安全等级宜为二、三级；
（2） 在软土场地中基坑深度不宜大于5m；
（3） 基坑底面以下的土质较好，具有嵌固桩体的能力；
（4） 对桩顶变位要求较高的场地不宜采用；
（5） 当地下水位高于基坑底面时，宜采用降水或截水帷幕。
4
拉锚式围护结构
（1） 适用于基坑侧壁安全等级一、二、三级；
（2）
