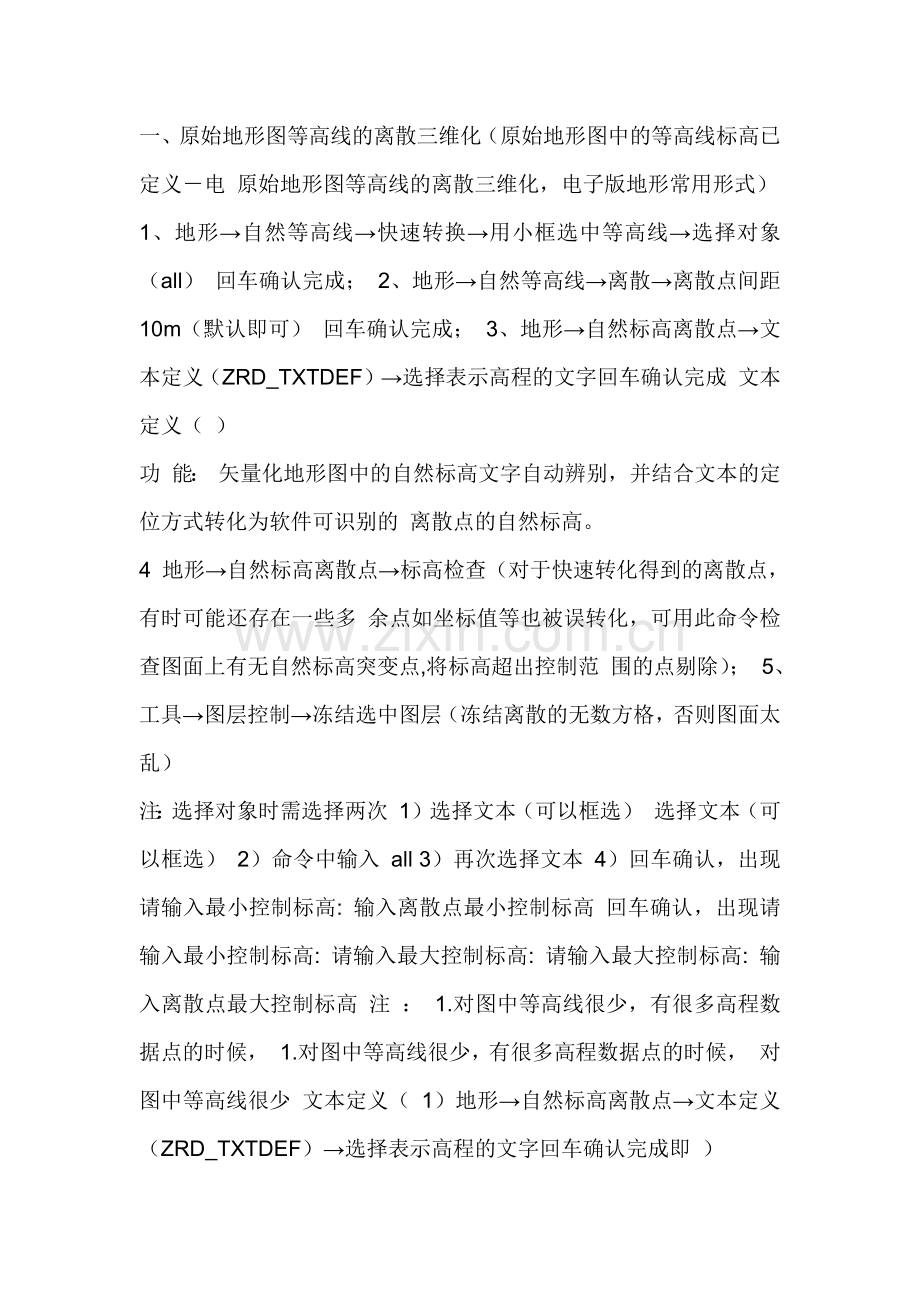

一、原始地形图等高线的离散三维化（原始地形图中的等高线标高已定义－电 原始地形图等高线的离散三维化，电子版地形常用形式）
1、地形→自然等高线→快速转换→用小框选中等高线→选择对象（all） 回车确认完成； 2、地形→自然等高线→离散→离散点间距 10m（默认即可） 回车确认完成； 3、地形→自然标高离散点→文本定义（ZRD_TXTDEF）→选择表示高程的文字回车确认完成 文本定义（ ）
功 能： 矢量化地形图中的自然标高文字自动辨别，并结合文本的定位方式转化为软件可识别的 离散点的自然标高。
4 地形→自然标高离散点→标高检查（对于快速转化得到的离散点，有时可能还存在一些多 余点如坐标值等也被误转化，可用此命令检查图面上有无自然标高突变点,将标高超出控制范 围的点剔除）； 5、工具→图层控制→冻结选中图层（冻结离散的无数方格，否则图面太乱）
注：选择对象时需选择两次 1）选择文本（可以框选） 选择文本（可以框选） 2）命令中输入 all 3）再次选择文本 4）回车确认，出现请输入最小控制标高: 输入离散点最小控制标高 回车确认，出现请输入最小控制标高: 请输入最大控制标高: 请输入最大控制标高: 输入离散点最大控制标高 注 ： 1.对图中等高线很少，有很多高程数据点的时候， 1.对图中等高线很少，有很多高程数据点的时候， 对图中等高线很少 文本定义（ 1）地形→自然标高离散点→文本定义（ZRD_TXTDEF）→选择表示高程的文字回车确认完成即 ）
可 2）有的时候图层数字不认需要逐点输入。

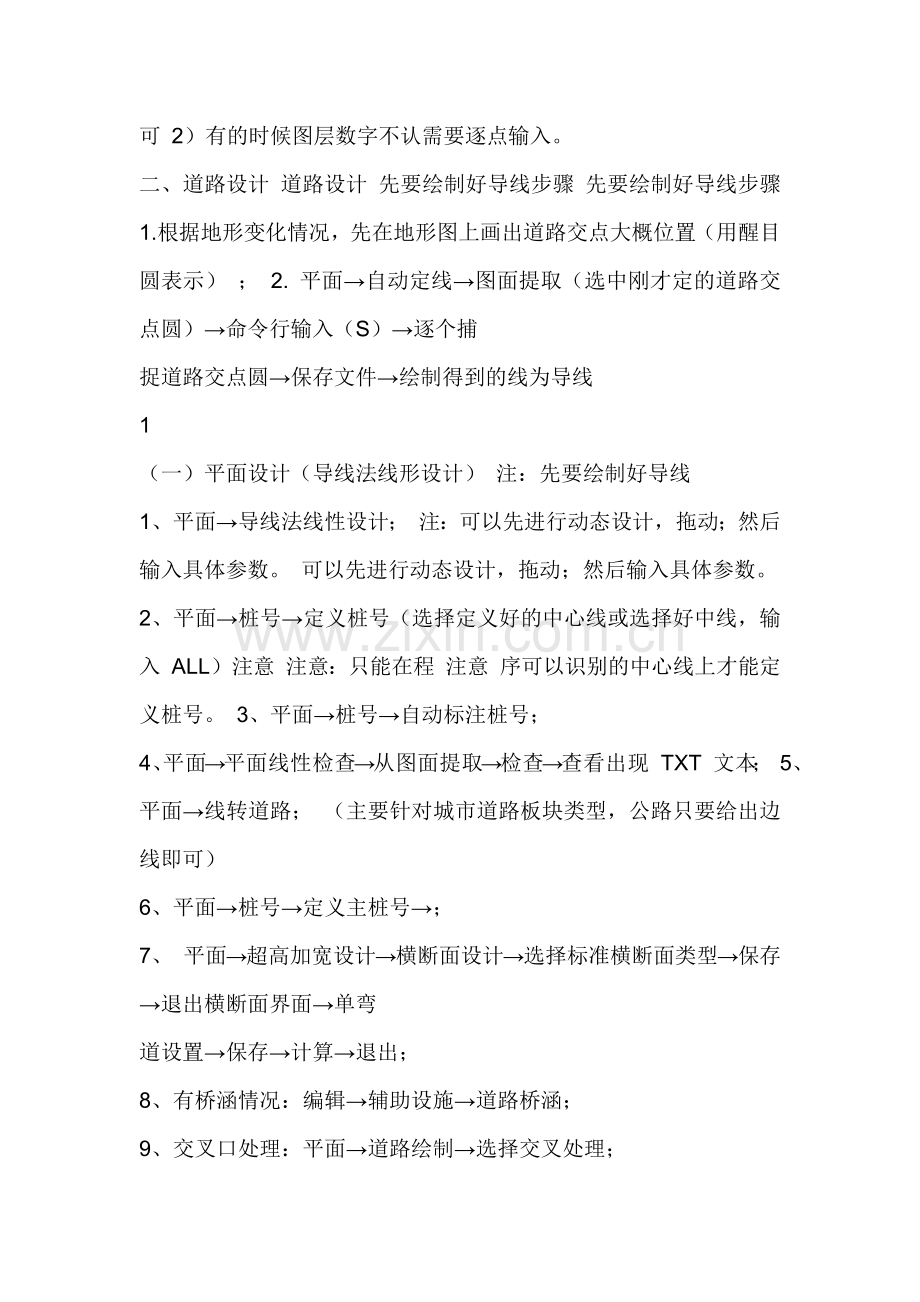

二、道路设计 道路设计 先要绘制好导线步骤 先要绘制好导线步骤 1.根据地形变化情况，先在地形图上画出道路交点大概位置（用醒目圆表示） ； 2. 平面→自动定线→图面提取（选中刚才定的道路交点圆）→命令行输入（S）→逐个捕
捉道路交点圆→保存文件→绘制得到的线为导线
1
（一）平面设计（导线法线形设计） 注：先要绘制好导线
1、平面→导线法线性设计； 注：可以先进行动态设计，拖动；然后输入具体参数。 可以先进行动态设计，拖动；然后输入具体参数。
2、平面→桩号→定义桩号（选择定义好的中心线或选择好中线，输入 ALL）注意 注意：只能在程 注意 序可以识别的中心线上才能定义桩号。 3、平面→桩号→自动标注桩号；
4、平面→平面线性检查→从图面提取→检查→查看出现 TXT 文本； 5、平面→线转道路； （主要针对城市道路板块类型，公路只要给出边线即可）
6、平面→桩号→定义主桩号→；
7、 平面→超高加宽设计→横断面设计→选择标准横断面类型→保存→退出横断面界面→单弯
道设置→保存→计算→退出；
8、有桥涵情况：编辑→辅助设施→道路桥涵；
9、交叉口处理：平面→道路绘制→选择交叉处理；
10、标注→路宽自动标注（交互标注等） ；
2
11、工具→图层控制→所有层打开→平面→自动裁图（模型）→生成裁图列表；
（二）纵断面设计
1、纵断→地形图提取自然标高→保存（假如出现离散点少于 3 个则重新离散等高线） ，或者
是离散网格已关闭的话打开所有冻结层即可； 2、纵断→定义拉坡参考点（保存文件） ； 3、桥涵构造物，地质情况：纵断→纵断综合数据定义（可以图面提取或者直接增加）→右侧 输入位置点击鼠标右键增加桩号与内容，桥涵可以图面处理； 4、纵断→道路纵断设计→有四种拉坡方式→先绘制草图（在草图上动态拉坡）→请选择自然 标高文件→对话框中点击自然标高文件→浏览找到地面文件打开； 在出来的对话图选上：图面点取变坡点和草图显示标高栏。有四种拉坡方式 1）一般首先选择动态拉坡按钮（下面第二个）选择黄色设计线，拖动到变坡点应该合理的设 计位置，进行自有拖动设计； 2）根据合适的坡长坡度与坡率情况调整坡长及坡度直到设计合理为止。 3）点击竖曲线设计按钮（下面第二个）拖动设计竖曲线大小，或者直接输入竖曲线半径精确 控制 4）选择是否要网格 5）保存数据。 5、纵断→纵断规范检查→检查→ 查看 6、 纵断→纵断面表头制定 上拉显示所有内容） 。 7、纵断→纵断图绘制 设置图中竖栏内容和先后顺序， 其中设置高程小数位数为两位 （往
最后纵断面有关如土质，交叉口，桥梁，通道的纵断面图显示的问题 纵断→纵断综合数据定义→点击添加内容→
（三）横断面设计
1、横断→地形图提取自然标高（注：要设置横线采样间距） （假如出现离散点少于 3 个则重 新离散等高线） ，或者是离散网格已关闭的话打开所有冻结层即可→保存文件即可；
2、横断→边坡参数定义； 3、边坡中有挡土墙:横断→挡土墙（具体各部分的设计） ；
3
1)立面设计→左侧→开始→绘制草图 2） 布设挡土墙→选择断面形式→点击挡土墙开始点与结束点开始动态布设→保存结果→退出 挡土墙菜单。
4、横断→横断面出图设置；
5、横断→横断面计算绘图→计算→绘图； 6、横断→横断布置图； 7、横断→横断结构图； 8、横断→绘制示坡线；
三、表格生成
根据设计成果生成所需要的表格
四、交叉口设计
1、交叉口→构造边界线→X→图中选取闭合的自定义构造边界线。 注：定义完毕显示红色边界； 定义完毕显示红色边界；
2、交叉口→路脊线定义；
注：路脊线即相交道路的中线
3、交叉口→输入基本参数→对每条道路进行参数定义（共有四条道路）→生成基本控制点； 4、交叉口→生成计算线；
5、交叉口→生成等高线； 6、交叉口→交叉口工具条→删除工具→删除等高线，删除计算线→改变原有控制点个数，删 除原有控制点个数→生成计算线→生成等高线→三维效果检查； 7、交叉口→删除工具→删除等高线，删除计算线；
8、交叉口→板块划分 9、交叉口→板块处理 10、交叉口→生成计算线 11、交叉口→角点标高计算 11、交叉口上存在竖曲线时，利用路脊线桩号，路脊线定桩号：
交叉口→路脊线桩号→路脊线定桩号
12、交叉口上存在导流岛和绿化带时，利用过渡段命令对其定义：
4
2010 出现的问题 1.纵断面图中出现平曲线不显示的情况－一般只出现的 Win7 系统，需要定义道路中心线，定 义桩号即可出现 2.地形图中离散后数据不正确着，利用文本输入的方式，然后离散。 3.公路设计时：对于断面选择 选取单块断面，然后把人行道修改为路肩。即可。
