CAD中缩放或放大图元，但是标注尺寸不变
原图：

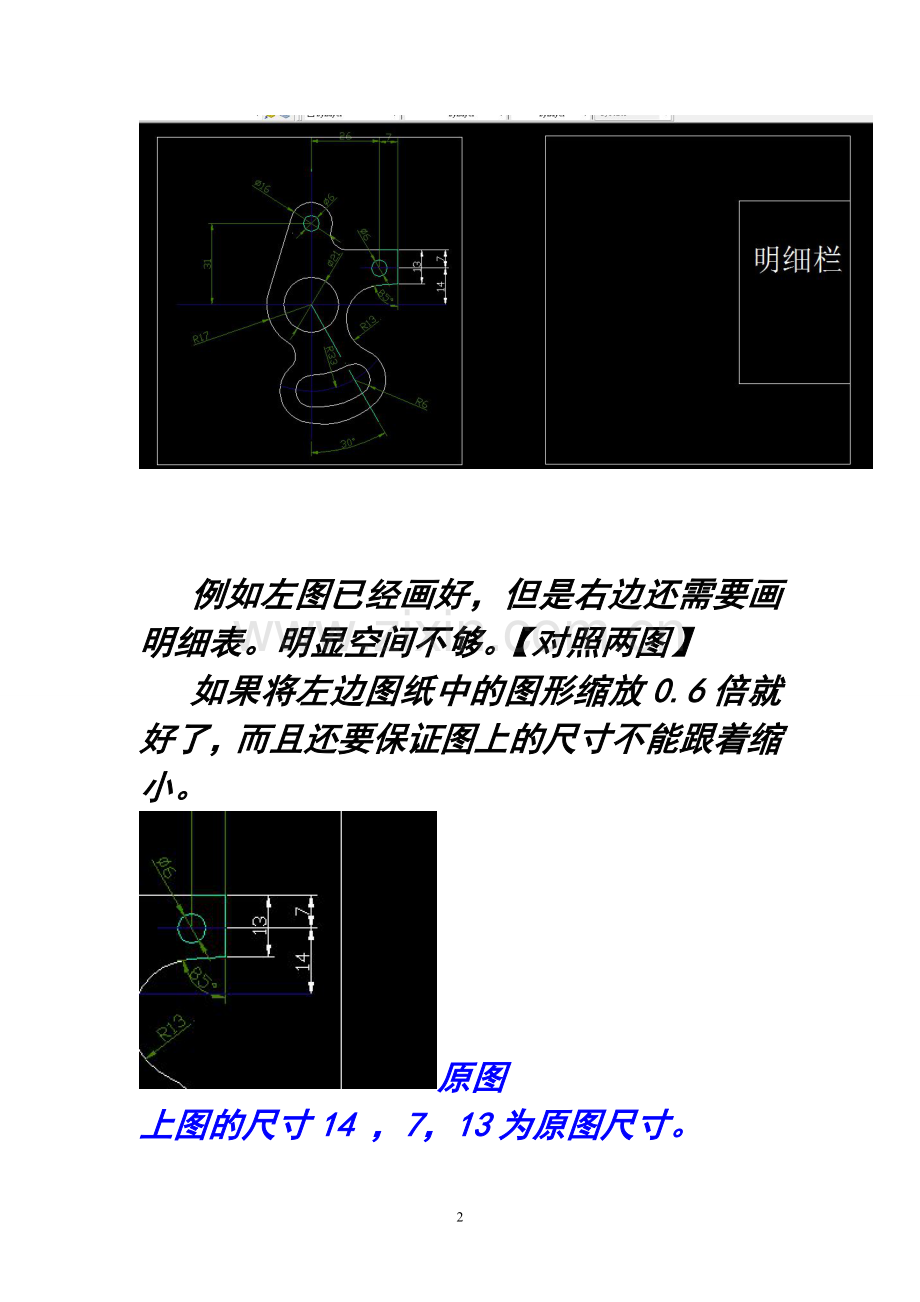

例如左图已经画好，但是右边还需要画明细表。明显空间不够。【对照两图】
如果将左边图纸中的图形缩放0.6倍就好了，而且还要保证图上的尺寸不能跟着缩小。
原图
上图的尺寸14 ，7，13为原图尺寸。
怎么让缩放后，这些尺寸仍然不变呢。

图3是图2缩放（SC命令）了0.6倍后的。空间够了.目前尺寸也变了。
然后修改标注样式（快捷D）。
选择主单位-----将比例因子改为我们之前缩放比例的倒数
比例因子=≈1.67 这里我之前缩放的是0.6 视情况而定，反正是之前缩放的倒数。

尺寸已经和原图一样了，而且尺寸也和原图一样。并且右边空间也腾出来了。

整个过程图纸框大小都未改变。
Ok！祝学习顺利。
