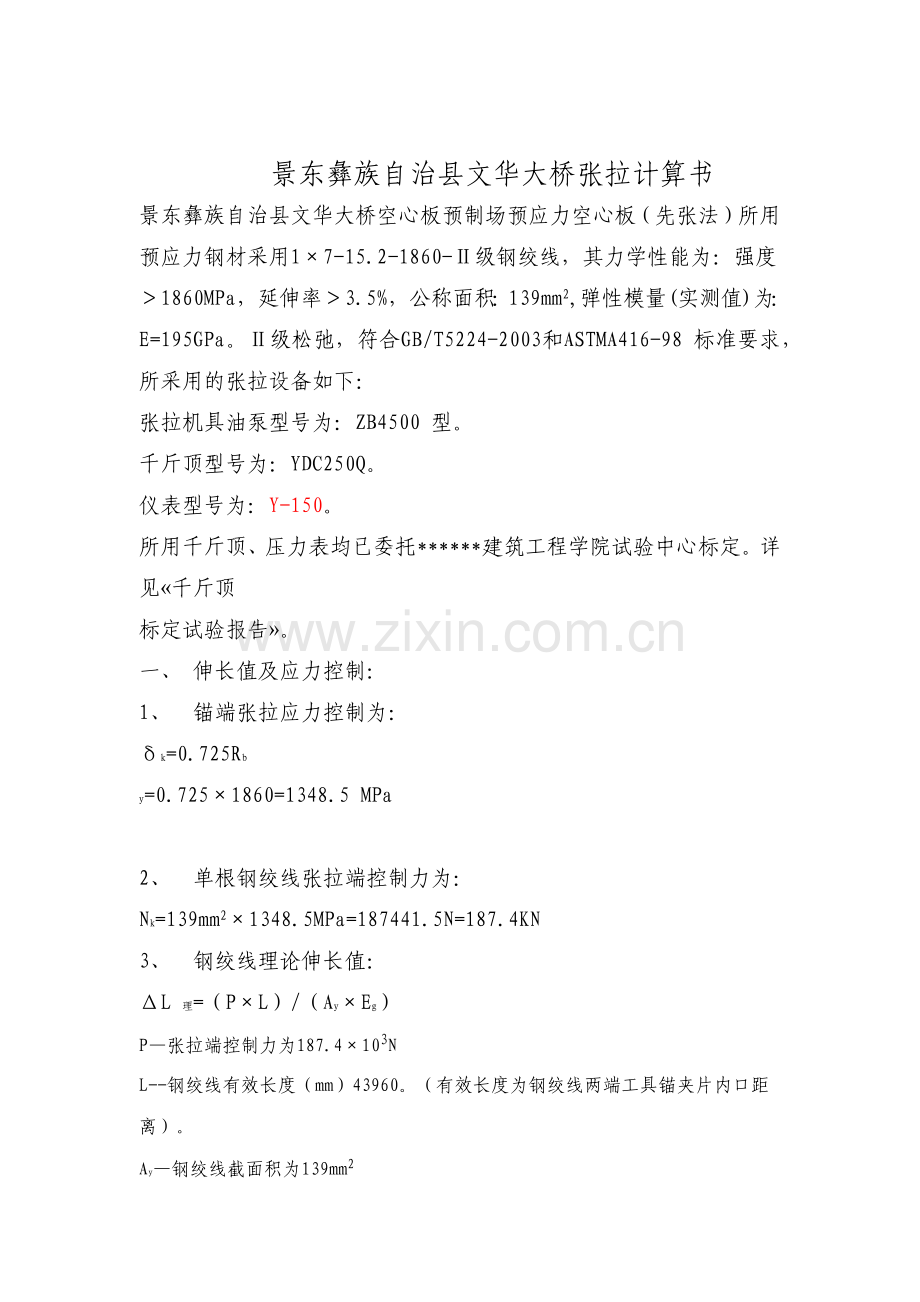

景东彝族自治县文华大桥张拉计算书
景东彝族自治县文华大桥空心板预制场预应力空心板(先张法)所用预应力钢材采用1×7-15.2-1860-Ⅱ级钢绞线,其力学性能为:强度>1860MPa,延伸率>3.5%,公称面积:139mm2,弹性模量(实测值)为:E=195GPa。Ⅱ级松弛,符合GB/T5224-2003和ASTMA416-98 标准要求,所采用的张拉设备如下:
张拉机具油泵型号为:ZB4500 型。
千斤顶型号为:YDC250Q。
仪表型号为:Y-150。
所用千斤顶、压力表均已委托******建筑工程学院试验中心标定。详见«千斤顶
标定试验报告»。
一、 伸长值及应力控制:
1、 锚端张拉应力控制为:
δk=0.725Rb
y=0.725×1860=1348.5 MPa
2、 单根钢绞线张拉端控制力为:
Nk=139mm2×1348.5MPa=187441.5N=187.4KN
3、 钢绞线理论伸长值:
ΔL 理=(P×L)/(Ay×Eg)
P—张拉端控制力为187.4×103N
L--钢绞线有效长度(mm)43960。(有效长度为钢绞线两端工具锚夹片内口距离)。
Ay—钢绞线截面积为139mm2

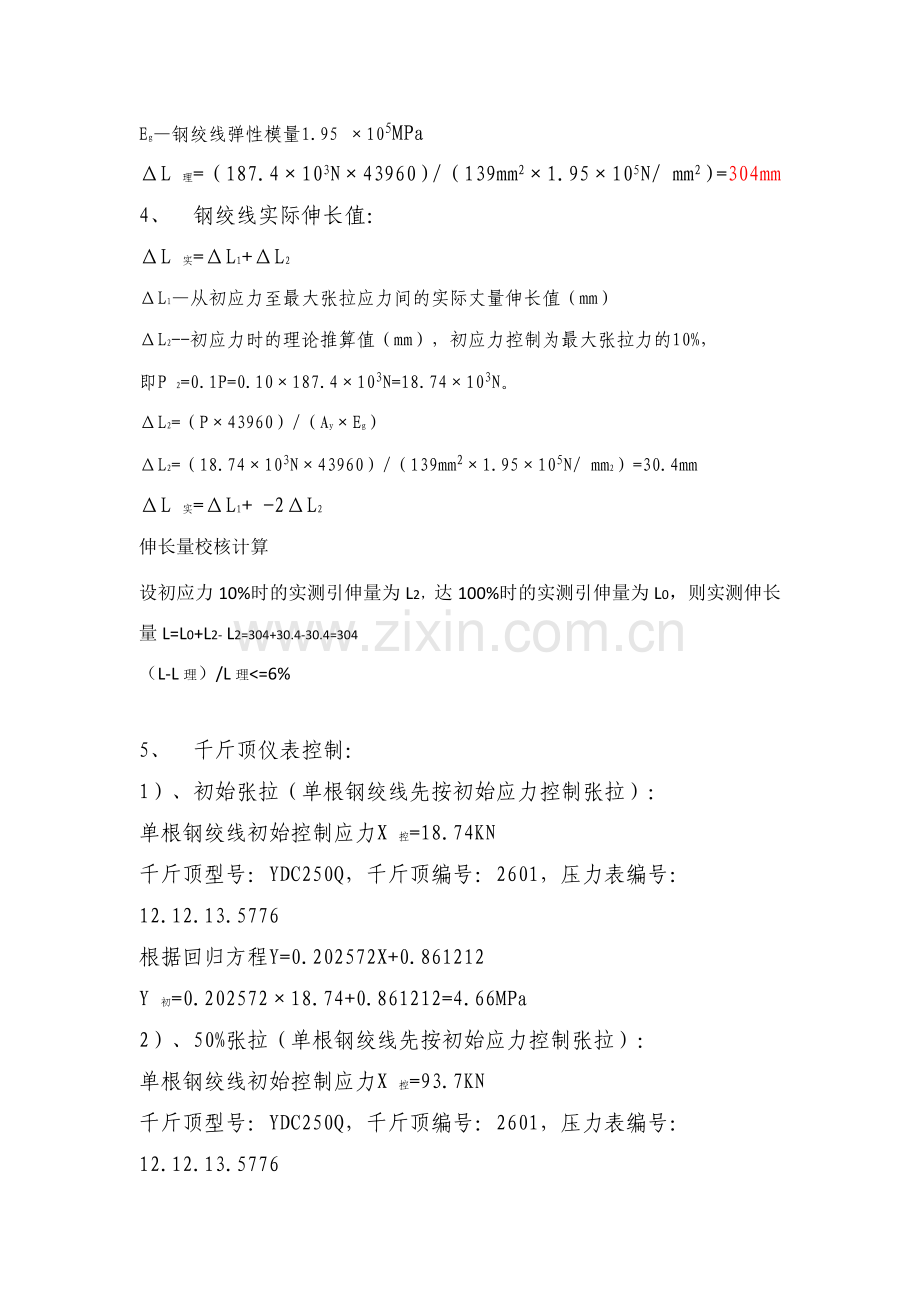

Eg—钢绞线弹性模量1.95 ×105MPa
ΔL 理=(187.4×103N×43960)/(139mm2×1.95×105N/ mm2)=304mm
4、 钢绞线实际伸长值:
ΔL 实=ΔL1+ΔL2
ΔL1—从初应力至最大张拉应力间的实际丈量伸长值(mm)
ΔL2--初应力时的理论推算值(mm),初应力控制为最大张拉力的10%,
即P 2=0.1P=0.10×187.4×103N=18.74×103N。
ΔL2=(P×43960)/(Ay×Eg)
ΔL2=(18.74×103N×43960)/(139mm2×1.95×105N/ mm2)=30.4mm
ΔL 实=ΔL1+ -2ΔL2
伸长量校核计算
设初应力10%时的实测引伸量为L2,达100%时的实测引伸量为L0,则实测伸长量L=L0+L2- L2=304+30.4-30.4=304
(L-L理)/L理<=6%
5、 千斤顶仪表控制:
1)、初始张拉(单根钢绞线先按初始应力控制张拉):
单根钢绞线初始控制应力X 控=18.74KN
千斤顶型号:YDC250Q,千斤顶编号:2601,压力表编号:12.12.13.5776
根据回归方程Y=0.202572X+0.861212
Y 初=0.202572×18.74+0.861212=4.66MPa
2)、50%张拉(单根钢绞线先按初始应力控制张拉):
单根钢绞线初始控制应力X 控=93.7KN
千斤顶型号:YDC250Q,千斤顶编号:2601,压力表编号:12.12.13.5776
根据回归方程Y=0.202572X+0.861212
Y 初=0.202572×93.7+0.861212=19.842MPa
3)、100%张拉(单根钢绞线先按初始应力控制张拉):
单根钢绞线初始控制应力X 控=93.7KN
千斤顶型号:YDC250Q,千斤顶编号:2601,压力表编号:12.12.13.5776
根据回归方程Y=0.202572X+0.861212
Y 初=0.202572×187.4+0.861212=38.823MPa
二、 张拉作业程序:
1、 张拉准备工作:清理底模干净,用连接器连接好拉杆和预应力筋,设
置或安装好固定装置和放松装置;安装好定位板,检查定位板的力筋
孔位置和孔径大小是否符合设计要求;检查预应力筋数量、位置、张
拉设备和锚具。
2、 张拉设备选用:A、整体张拉选用YC300A-400 或YC300A 型千斤顶,
两台公称张拉力分别为3000KN>2812.5KN;B、单根张拉选用YC25 型
千斤顶,公称张拉力为245KN>187.5KN。
3、 张拉采用双控:即应力控制与伸长值控制。
4、 张拉方式:一端张拉。
5、 调整预应力筋长度,采用螺丝杆锚具,拧紧端头螺帽,调整预应力筋
长度,使每根预应力筋均匀受力。
6、 初始张拉:在每根预应力筋的另一端用YC25 型施加10%的张拉控制应
力(18.75KN),将预应力筋拉直,锚固端和连接器处拉紧,在预应力
筋上选定适当的位置刻画标记,作为测量延伸量的基点。
7、 正式张拉:一端固定,一端整体张拉。千斤顶必须同步顶进,保持横
梁平行移动,预应力筋均匀受力,分级加载拉至张拉控制应力。应抽
检钢绞线的预应力值,其偏差的绝对值不得大于或小于全部预应力总
值的5%。
8、 持荷:按预应力筋的类型选定持荷时间2--5 分钟,使预应力筋完成
部分徐舒,完成量约为全部量的20%--25%,以减少钢丝锚固后的应力
损失。
9、 锚固:补足或放松预应力筋的拉力至控制应力。测量、记录预应力筋
的延伸量,核对钢绞线的实际伸长值与理论伸长值之间的差值,其误
差应在+6%范围内,如不符合规定,则应找出原因及时处理。张拉满
足要求后。锚固预应力筋,千斤顶回油至零。
10、 放张:通过混凝土试验,待混凝土强度达到设计强度的80%时,对钢
绞线放张。采取千斤顶先拉后松法放张,施加的内力不得超过张拉时
的控制应力,放松宜分数次分级完成。
