横断面
为了在Civil 3D 2007中创建横断面，您必须先创建路线、曲面和纵断面。用户可以沿着一条路线按规则的间距创建一条或多条采样线，并使用编组来管理这些采样线。每根采样线可以同时采样多个曲面，例如原始地形曲面和设计道路曲面。然后，可以从每根采样线创建一个横断面视图。横断面由三个不同的部分组成：

采样线 – 采样线定义了沿路线方向剖切横断面的位置。

横断面 – 在横断面视图中显示的剖切设计地形或道路的真实线条。

横断面视图–它控制着横断面周围的栅格和标注栏的显示，类似于纵断面和纵断面图。

通常要在一张图纸上显示多个横断面视图，这时可以用一个组打印样式控制这些横断面视图的排列，包括间距和样式。因此，可以很简单的控制整个横断面图纸的布局，同时他们也是动态关联的。

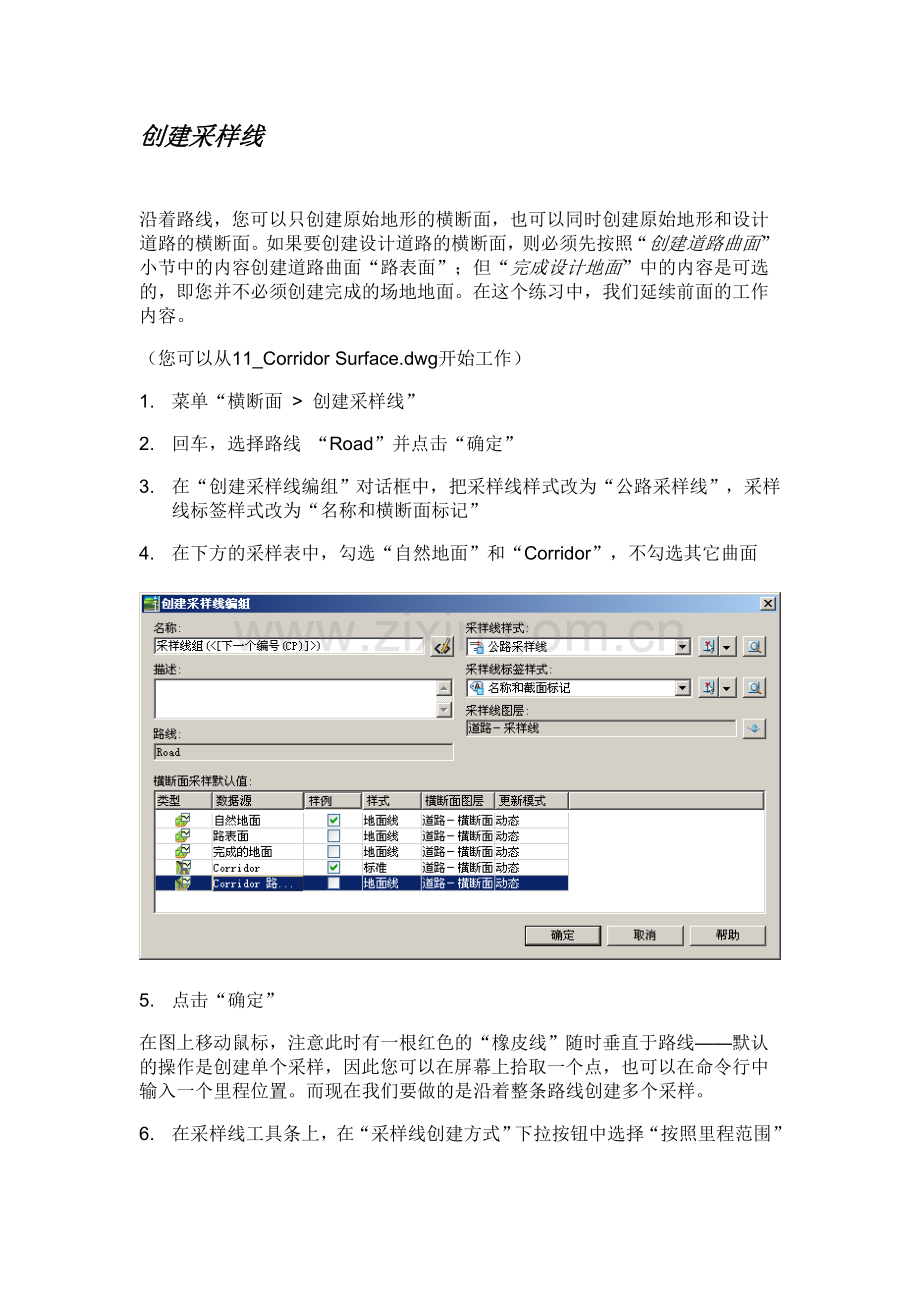

创建采样线

沿着路线，您可以只创建原始地形的横断面，也可以同时创建原始地形和设计道路的横断面。如果要创建设计道路的横断面，则必须先按照“创建道路曲面”小节中的内容创建道路曲面“路表面”；但“完成设计地面”中的内容是可选的，即您并不必须创建完成的场地地面。在这个练习中，我们延续前面的工作内容。
（您可以从11_Corridor Surface.dwg开始工作）
1. 菜单“横断面 > 创建采样线”
2. 回车，选择路线 “Road”并点击“确定”
3. 在“创建采样线编组”对话框中，把采样线样式改为“公路采样线”，采样线标签样式改为“名称和横断面标记”
4. 在下方的采样表中，勾选“自然地面”和“Corridor”，不勾选其它曲面

5. 点击“确定”
在图上移动鼠标，注意此时有一根红色的“橡皮线”随时垂直于路线——默认的操作是创建单个采样，因此您可以在屏幕上拾取一个点，也可以在命令行中输入一个里程位置。而现在我们要做的是沿着整条路线创建多个采样。
6. 在采样线工具条上，在“采样线创建方式”下拉按钮中选择“按照里程范围”

7. 在“创建采样线 –按里程范围”对话框中，修改“采样增量”和“附加采样控制”，如图所示

8. 点击“确定”。注意现在图上已经沿着路线生成了采样线组。
9. 按回车结束命令
10. 编辑采样线
自动创建的采样线有时并不能覆盖您所希望创建的每个位置。因此您可以在采样线组中指定特定的里程来增加单个采样线，或者也可以修改现有采样线的位置。在这个练习中，您将编辑采样线的属性，改变它们的里程分布。
11. 缩放图形到C点与D点之间的过渡带
12. 菜单“横断面 > 编辑采样线”
13. 回车并选择路线 “Road”，点击“确定”
14. 在工具条上点击“编辑/选择采样线”按钮
15. 在图上选择过渡带上的采样线“采样-K0+600.00”
16. 将采样线的里程值改为“K0＋595”

17. 我们可以观察到采样线“采样-K0+600.00”向后移动了一小段距离
18. 关闭采样线工具条
19. 回车以结束命令

创建横断面视图

现在您已经有了采样线，就可以创建横断面视图了。它在格式上非常类似于纵断面图。
1. 菜单“横断面 > 创建多个视图”
2. 修改“横断面视图样式”为“公路横断面”；确保“组打印样式”为“按页打印”

3. 点击“确定”两次
4. 在地形图上方的空白区域中点击一点，插入横断面视图
编辑组打印样式　

横断面视图的布局看起来太大也太密集了——现在您将修改组打印样式，从而按合理的方式重新安排它们的空间间隔。
1. 转到“工具空间”中的“设置”选项卡。
2. 展开“横断面视图”结点和其下的“组打印样式”结点
3. 右键单击组打印样式“按页打印”，选择“编辑”
4. 选中“阵列”选项卡，将“一行中的最大值”改为“4”；列距改为“6”，行距改为“8”

5. 选中“打印区域打印面积”页面，在“图纸样式”中选择“图纸尺寸 － A1”
6. 点击“确定”
7. 编辑采样数据

放大观察某一横断面视图，您可以看到，视图中显示了自然地面的横断面线和道路模型的结构细节。很多情况下，我们只需要显示道路曲面的横断面线。因此您可以改变采样的数据。
1. 在“工具空间”的“快捷信息浏览”上，找到结点“场地 > 场地1 > 路线 > Road > 采样线编组 > 采样线组（1）”
2. 右键单击“采样线组（1）”结点，选择“特性”
3. 在“横断面”页面上，不勾选“Corridor”，勾选“Corridor 路表面”（它表示“Corridor”道路模型中内嵌的“路表面”对象）
4. 确认“自然地面”对应的样式为“地面线”，“Corridor 路表面”对应的样式为“设计线”
5. 点击“重新采样”按钮
6. 在“是否覆盖横断面？”的警告提示窗中选“是”

7. 点击“确定”
观察横断面视图，现在您可以看到，视图只显示道路表面的横断面线，而不再包含横断面细节。
（现在您的图形应当与12_Section Complete.dwg相同）
土方计算报告

根据采样线分析的结果，Civil 3D 2007能够使用横断面法计算道路的土方量，并且生成土方计算报告。
首先，定义材质．菜单“横断面>定义材质”选择采样线编组如下：

确定。弹出定义材质对话框。

1. 菜单“横断面 > 生成土方计算报告”
2. 确保右上角的“土方计算规则”中选择“标准”
3. 点击展开列表中的“曲面”、“自然地面”、“基准面”等结点
4. 点击“自然地面”结点对应的“<单击此处以全部设置>”单元格，在下拉框中选择“自然地面”
5. 点击“基准面”结点对应的“<单击此处以全部设置>”单元格，在下拉框中选择“Corridor 路表面”
确定，完成材质的定义。
菜单“横断面 > 生成体积报告”

在路线下拉列表中选择Road.
依次在选择“采样线编组(1)”作为采样线编组。“材质列表 –(1)”作为材质列表。
6. 点击“确定”
稍候片刻，您就可以在浏览器中查看生成的土方计算报告。

7. 将“体积报告”保存在桌面上，采用默认文件“QuantityReportTemp.xmlEarthworkTemp.xml”
8. 点击“横断面”->“读入土方计算报告”，选择“EarthworkTemp.xml”
9. 更新横断面图
10.
11. 现在我们发现横断面图上，增加了一些标注，这些标注从上向下一次表示“桩号”“中桩添挖”（T-填），W-挖）“横断面填方面积”“横断面挖方面积”
12.
三维动画录制
在civil 3d 2007中，你可以利用civil 3d 来制作3维动画。
（您可以从12_Section Complete.dwg开始工作）
我们将屏幕移到A点，开始我们的工作。
选择道路的右侧边线（你也可以选择道路中线）
选中导出的多段线，输入命令move
移动起点坐标选择“0,0,0”，终点坐标选择“0,0,1”
“视图”－>“渲染路径动画”

点击相机路径按钮，选择刚才移动了的多段线。
确定，并指定动画保存录径。
打开保存好的视频路径，观察其效果。
在civil 3d 2007中，增加了动画渲染功能，你可以利用civil 3d 来制作3维动画。
（您可以从12_Section Complete.dwg开始工作）
13. 我们将屏幕移到A点，开始我们的工作。
14. “常规”－>“相机”－>“添加相机”
15. 将相机置与A点附近，相机指向道路前进的方向
16. “道路”－>“导出”－>“要素线作为多线段”
17. 选择道路的右侧边线（你也可以选择道路中线）
18. 选中导出的多段线，输入命令move
19. 移动起点坐标选择“0,0,0”，终点坐标选择“0,0,1”
20. “常规”－>“相机”－>“创建视频”（你也可以选择相机，在右键菜单内找到“创建视频”）
21.

按这个步骤最终作出来的效果现在还是有些问题：
1。速率与里程的换算关系，数率5相当于每多少米一张画面？用40公里的速度行驶一公里，这个动画的设置该如何设置
2．如何对图形进行渲染，使三维动画效果更好
