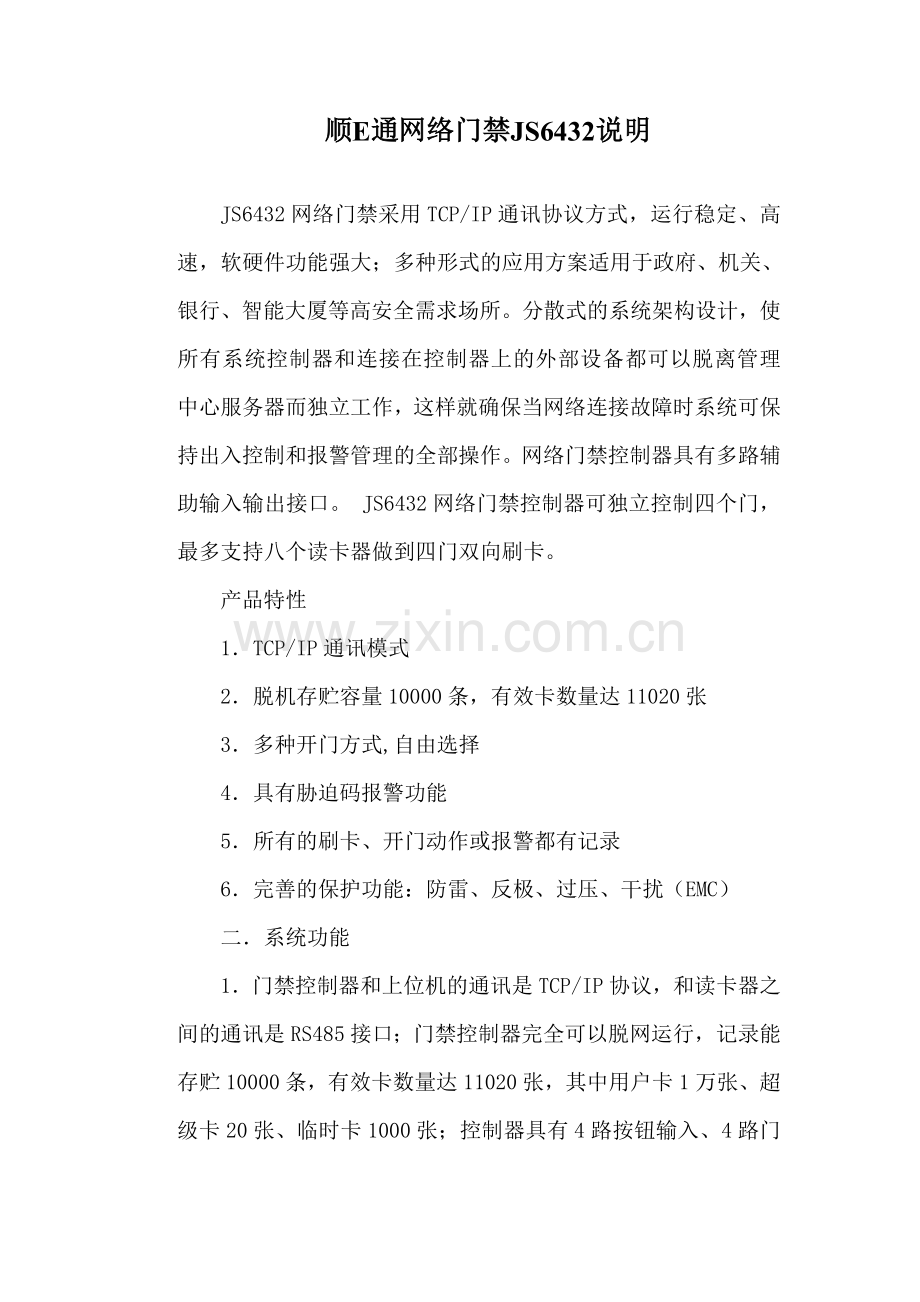

顺E通网络门禁JS6432说明

JS6432网络门禁采用TCP/IP通讯协议方式，运行稳定、高速，软硬件功能强大；多种形式的应用方案适用于政府、机关、银行、智能大厦等高安全需求场所。分散式的系统架构设计，使所有系统控制器和连接在控制器上的外部设备都可以脱离管理中心服务器而独立工作，这样就确保当网络连接故障时系统可保持出入控制和报警管理的全部操作。网络门禁控制器具有多路辅助输入输出接口。 JS6432网络门禁控制器可独立控制四个门，最多支持八个读卡器做到四门双向刷卡。
产品特性
1．TCP/IP通讯模式
2．脱机存贮容量10000条，有效卡数量达11020张
3．多种开门方式,自由选择
4．具有胁迫码报警功能
5．所有的刷卡、开门动作或报警都有记录
6．完善的保护功能：防雷、反极、过压、干扰（EMC）
二．系统功能
1．门禁控制器和上位机的通讯是TCP/IP协议，和读卡器之间的通讯是RS485接口；门禁控制器完全可以脱网运行，记录能存贮10000条，有效卡数量达11020张，其中用户卡1万张、超级卡20张、临时卡1000张；控制器具有4路按钮输入、4路门磁输入、8路读卡器输入、4路开锁输出、1路报警输入输出、简单的LED指示功能。
2．系统具有多种开门方式，可以电脑加载设置（刷卡开门、刷卡+密码、密码、刷卡或密码、按钮开门、电脑指令开门等，在某个时间段应可设置采用何种开门方式），同时门禁系统可设定某个门为常开、常闭、正常工作三种工作方式。 每个门都可配两个读卡器，实现进出双向管制（系统能区分进或出），也可通过设定只配一个读卡器（只单向进入，出门用按钮开门）。
3．系统的卡片类型有：超级卡、用户卡、临时卡等。系统支持用户自定义卡类，软件中保留几个未命名卡类，可对门点、时间段、使用次数等限制条件自由设定。 系统具有10组通行进区设置，每组再按每天10个时间段，系统具有门磁检测时区设定。一般可按周设每天10个报警时区，系统具有完善的假日管制功能。可任意设定一年中的节假日，可定义节假日开门方式和通行时区， 主控板支持软件自动校准时间，所有时间精确到秒。 所有的刷卡、开门动作或报警都有记录。（包括非法卡、按钮开门、电脑开门。各种报警：火警、防拆开关、门磁开关等等）。
4．同一个控制器的各门点之间有互锁功能，可设定当有门点异常打开时，控制器能自动锁上另外的门点，并产生报警警号。可设定当网络中某一个点报警，其它某些相关门都关闭（暂时锁死）。
5．具有胁迫码报警功能。报警特指管理中心报警。
6．控制器具有门磁检测开关、防拆开关、外箱体微动开关输入等功能（标准配备）。
7．系统具有超时报警（指未关门）功能，可设定1～255S。
8．进门时间控制：可控制单张卡的进门时间，超出规定时间报警。
9．主控板有恢复出厂设置的功能。
10．读卡器读到不同的卡时，有不同的提示音。
11．主控板上还有齐全的状态指示功能。（一般采用LED方式，以方便维修和调试）。
12．可软件设置和加载任何门的开门延时时间。（一般要求1~255S）
13．控制器的锁控制，输出逻辑可由软件设定（即常闭锁还是常开锁）。
硬件部分带有较完善的保护功能：防雷、反极、过压、干扰（EMC）等，主控制器如果死机能自动复位。电脑也能控制其复位。
14．系统能监测系统中各控制器（包括读头、通讯）的运行状况，非正常时报警。
15．信息加载：可分群、分组（也可单门）进行，在用户较多时操作速度会明显提高，减轻管理人员的操作负担。可按人、部门或按门等进行设置。
三．性能参数
工作环境温度：－25℃～65℃
相对湿度：≤95%，不凝露
电源电压：DC12V
通讯：TCP/IP
超时报警时间：1-255S可调
开锁信号保持：1-255S可调
数据保持时间：10年以上
软件使用环境：Windows2000/xp
有效卡数量：11020张
最大记录容量：10000条
黑名单容量：无限制
读卡时间：＜0.2S
使用卡片种类：IC卡、EM卡
联动报警接口：有
门磁输入接口：有
本地报警输出：有
单台电脑管理门禁终端数量：≥255套
