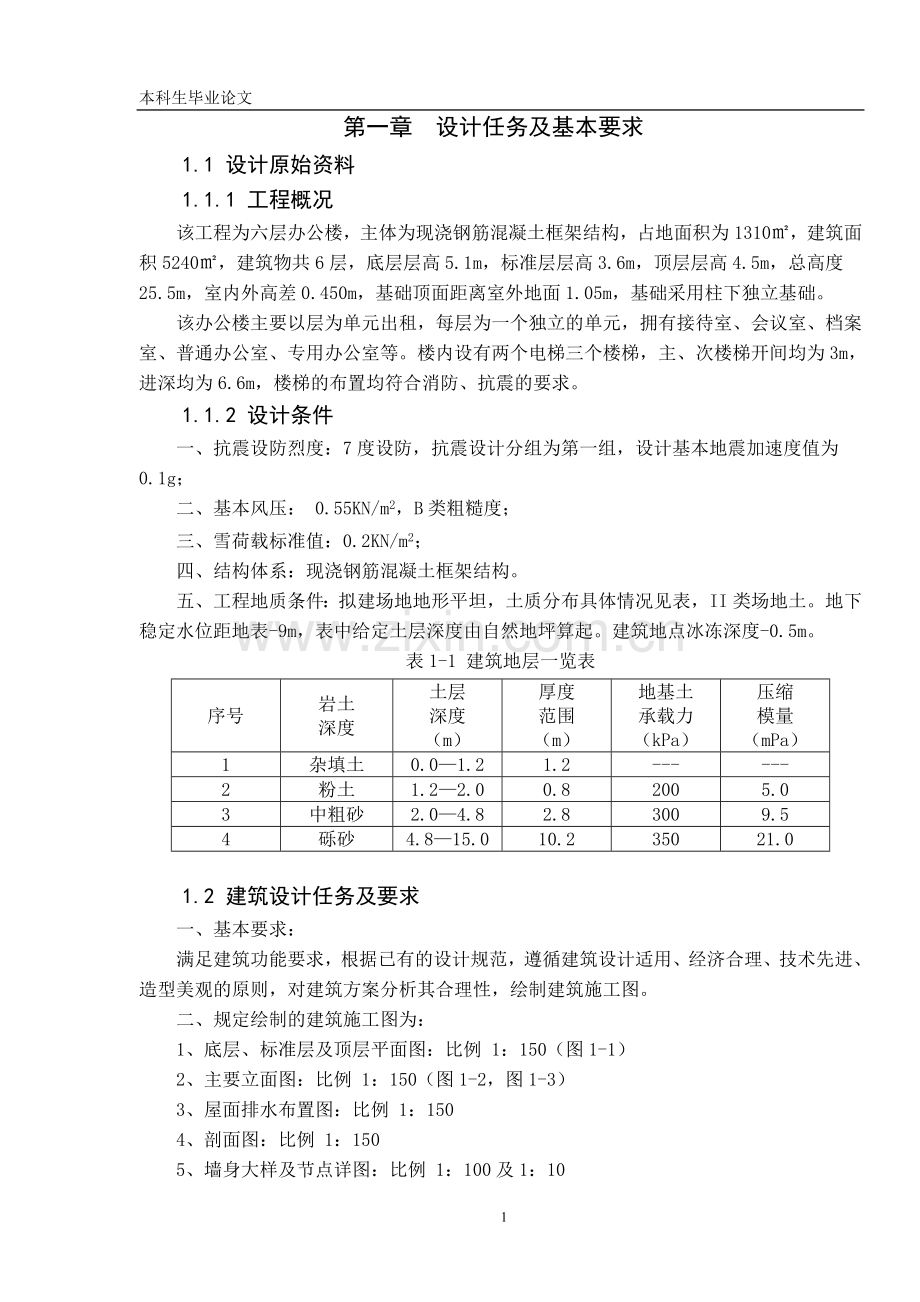

设计任务及基本要求.doc_第1页
第1页 / 共9页
设计任务及基本要求.doc_第2页
第2页 / 共9页


点击查看更多>>
资源描述
本科生毕业论文 第一章 设计任务及基本要求 1.1 设计原始资料 1.1.1 工程概况 该工程为六层办公楼,主体为现浇钢筋混凝土框架结构,占地面积为1310㎡,建筑面积5240㎡,建筑物共6层,底层层高5.1m,标准层层高3.6m,顶层层高4.5m,总高度25.5m,室内外高差0.450m,基础顶面距离室外地面1.05m,基础采用柱下独立基础。 该办公楼主要以层为单元出租,每层为一个独立的单元,拥有接待室、会议室、档案室、普通办公室、专用办公室等。楼内设有两个电梯三个楼梯,主、次楼梯开间均为3m,进深均为6.6m,楼梯的布置均符合消防、抗震的要求。 1.1.2 设计条件 一、抗震设防烈度:7度设防,抗震设计分组为第一组,设计基本地震加速度值为0.1g; 二、基本风压: 0.55KN/m2,B类粗糙度; 三、雪荷载标准值:0.2KN/m2; 四、结构体系:现浇钢筋混凝土框架结构。 五、工程地质条件:拟建场地地形平坦,土质分布具体情况见表,II类场地土。地下稳定水位距地表-9m,表中给定土层深度由自然地坪算起。建筑地点冰冻深度-0.5m。 表1-1 建筑地层一览表 序号 岩土 深度 土层 深度 (m) 厚度 范围 (m) 地基土 承载力(kPa) 压缩 模量 (mPa) 1 杂填土 0.0—1.2 1.2 --- --- 2 粉土 1.2—2.0 0.8 200 5.0 3 中粗砂 2.0—4.8 2.8 300 9.5 4 砾砂 4.8—15.0 10.2 350 21.0 1.2 建筑设计任务及要求 一、基本要求: 满足建筑功能要求,根据已有的设计规范,遵循建筑设计适用、经济合理、技术先进、造型美观的原则,对建筑方案分析其合理性,绘制建筑施工图。 二、规定绘制的建筑施工图为: 1、底层、标准层及顶层平面图:比例 1:150(图1-1) 2、主要立面图:比例 1:150(图1-2,图1-3) 3、屋面排水布置图:比例 1:150 4、剖面图:比例 1:150 5、墙身大样及节点详图:比例 1:100及1:10 9 图1-1 标准层平面图 图1-2 -轴立面图 图1-3 -轴立面图 1.3结构设计任务及要求 一、基本要求: 在建筑方案设计的基础上,正确选择合理的结构形式,结构体系和结构布置,掌握高层建筑结构的计算方法和基本构造要求,绘制施工详图。 二、规定绘制的结构施工图为: 1、结构平面布置图:比例 1:150 2、一榀框架结构配筋图:比例 1:150 3、屋面板、楼面板的配筋图:比例 1:150 4、楼梯配筋图:比例 1:100 5、基础设计图:1张 三、结构设计计算书内容: 说明结构方案如何确定的,材料选择。列出结构设计计算过程中采用的计算方法、计算假定、计算原则、计算简图、内力图及计算结果。 第二章 建筑设计说明 2.1建筑平面设计 2.1.1建筑平面布置 一、建筑结构方案:对于建筑物的土质和所在地区的抗震等要求,选择框架结构和桩基础,具体见结构施工图。 二、平面组合: 对于办公楼来说,首先要保证其用途,并且符合经济合理的要求,在平面布置上符合抗震和消防的要求,已经在办公楼适合的位置设置抗震缝。在消防方面,楼梯的布置和走廊的长度、宽度均已符合设计规范要求。 三、交通组织及防火疏散设计: 在垂直的交通方面,在适合的位置都已设置了楼梯,并加设了消防通道。考虑到防火疏散的要求,办公楼楼的走廊适当的放宽。 四、采光通风:根据该建筑物的性质,将窗台安排到离地面900mm的高度,以保证有足够的采光和通风。 2.1.2柱网布置 图2-1 柱网布置图 2.2剖面设计 2.2.1房间各部分高度 1、层高和净高:底层层高5.1m,净高3.5m;标准层层高3.6m,净高3.5m;顶层层高4.5m,净高4.4m。 2、室内外高差:0.45m。 3、窗面及窗高: 窗面距楼面为0.9m,窗高为1.8m。 2.2.2屋面构造说明(从上到下) 1、保护层;现浇40厚细石混凝土 2、防水层:捷罗克防水层(厚8mm) 3、找平层:20厚1:3水泥砂浆找平 4、保温兼找坡层:膨胀珍珠岩砂浆找坡(平均厚140mm) 5、结构层:100厚钢筋混凝土屋面板 6、10厚纸浆石灰泥粉平 7、V型轻钢龙骨吊顶 2.2.3楼面构造说明(从上到下) 1、面层:水磨石地面(10mm面层,20mm水泥砂浆打底) 2、结构层:100厚钢筋混凝土楼面板 3、10厚纸浆石灰泥粉平 4、V型轻钢龙骨吊顶 2.2.4 地面构造说明(从上到下) 1、面层:水磨石地面(10mm面层,20mm水泥砂浆打底) 2、结构层:100厚钢筋混凝土楼面板 3、70厚碎石或碎砖 4、素土夯实 2.2.5 墙体构造说明 一、外墙面 1、外刷防水涂料 2、8厚混合砂浆找平 3、12厚水泥砂浆打底 4、240厚墙体层(采用粉煤灰空心砌块) 二、内墙面 1、内墙涂料二度刷面 2、20厚混合砂浆找平 3、240厚墙体层(采用粉煤灰空心砌块) 2.3 立面设计 2.3.1 外墙面做法 1、相对标高+1.050以上外墙面用12厚水泥砂浆打底,8厚混合砂浆找平,外墙防水涂料二度,颜色为粉蓝色,线脚颜色为褐色。 2、相对标高+1.050至室外地面间外墙用12厚水泥砂浆打底,外贴300×300的仿大理石墙面砖。 第三章 结构设计 3.1 结构方案的选择及结构布置 3.1.1 结构方案的确定 考虑到现浇钢筋混凝土框架结构建筑平面布置灵活,能够获得较大的使用空间,建筑立面容易处理,可以适应不同房屋造型,故本设计采用现浇钢筋混凝土框架结构。 3.1.2 基础类型的确定 根据施工场地、地基条件、场地周围的环境条件,选择柱下独立基础。 3.1.3 结构构件截面尺寸和材料的选择 一、基础顶面设计标高的确定 根据地质勘察报告的建议,地基持力层可设在中粗沙层上,该层距室外地面2.0m—4.8m之间,现选用桩基础,故取基础顶面距离室外设计地面1.05m处。 二、楼板厚度的确定 根据平面布置,单向板的最大跨度为3m, 按刚度条件,板厚为l/40=3000/40=75mm; 按构造要求,现浇钢筋混凝土单向板的最小厚度为60mm; 综合荷载等情况考虑,取板厚h=100mm. 三、次梁截面尺寸确定 根据平面布置,次梁的最大跨度为8100mm, 次梁高h=(1/18—1/12)l=(1/18—1/12)8100=450mm—1013mm,取h=700mm; 次梁宽b=(1/2—1/3)h=(1/2—1/3)700=350mm—233mm,取b=300mm 四、框架梁截面尺寸确定 1、横向框架梁: 横向框架梁的最大跨度为6600mm, 横向框架梁高h=(1/8—1/12)l=(1/8—1/12)6600=825mm—550mm,取h=750mm; 横向框架梁宽b=(1/2—1/3)h=(1/2—1/3)750=375mm—250mm, 取b=350mm 2、 纵向框架梁: 纵向框架梁高h=(1/8—1/12)l=(1/8—1/12)6600=825mm—550mm,取h=750mm; 纵向框架梁宽b=(1/2—1/3)h=(1/2—1/3)750=375mm—250mm, 取b=350mm 五、框架柱截面尺寸确定 对于多层框架,无论从受力的角度,还是柱的净高而言,都以底层最为不利。底层层高H=5.1m,柱截面高度取h=(1/15—1/20)H=(1/15—1/20)5100=340mm—255mm。 又对于抗震设防烈度为7度,房屋高度为22.5m<30m,即抗震等级为三级的 框架结构,为保证柱有足够的延性,需要限制柱的轴压比,柱截面面积应满足下式:,其中,再扩大1.2—1.3倍,则,即,bc=hc=530mm,综合考虑取 bc=hc=550mm。 六、材料选择 1、混凝土强度等级: 除基础垫层混凝土选用C15,基础选用C25外,基础以上各层混凝土均选用C35。 2、钢筋级别: 框架梁、柱等主要构件的纵向受力钢筋选择HRB335级钢筋;构造钢筋、箍筋及板内钢筋选用HPB300。
