三相四线电力负荷控制终端

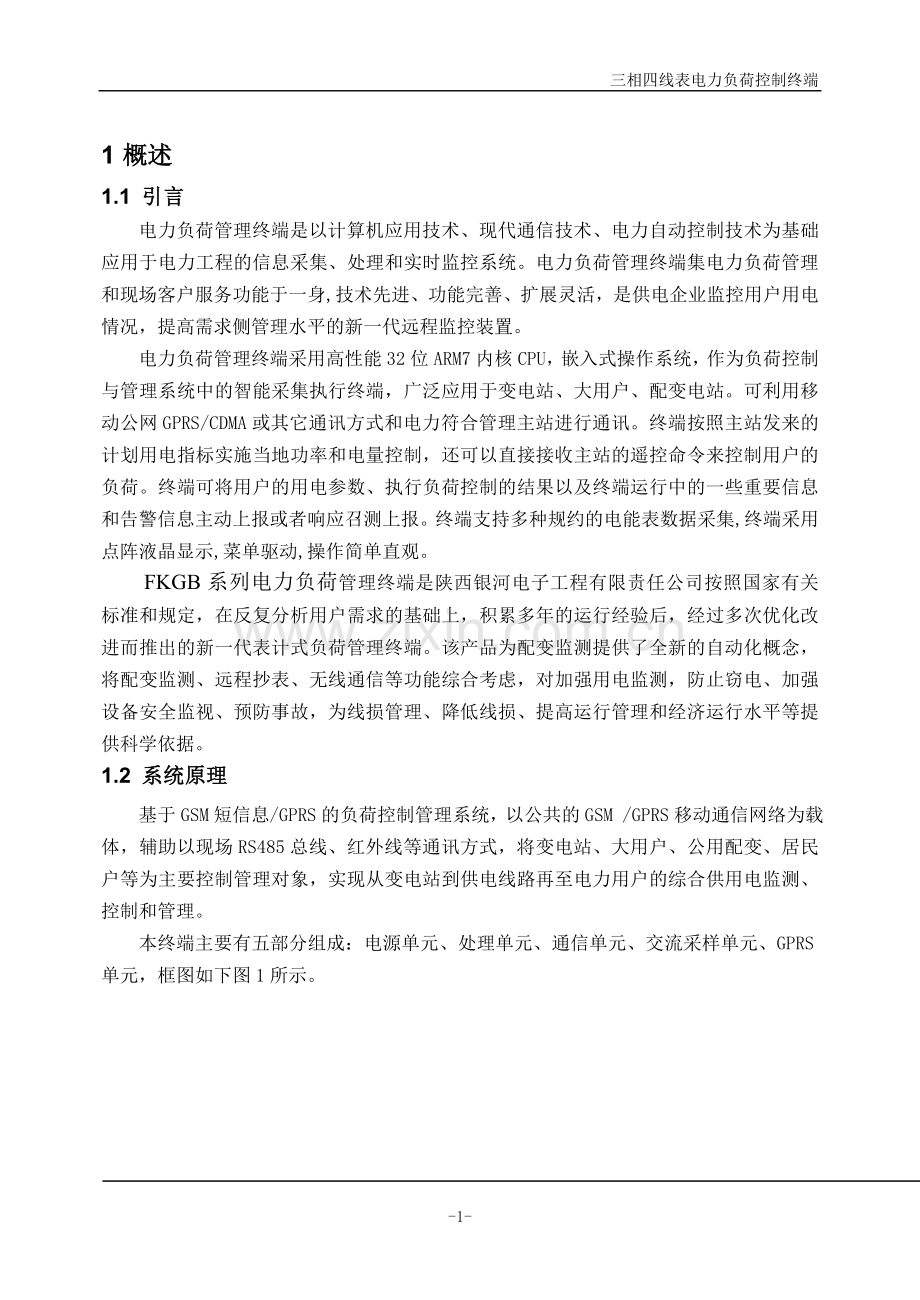

1概述
1.1 引言
电力负荷管理终端是以计算机应用技术、现代通信技术、电力自动控制技术为基础应用于电力工程的信息采集、处理和实时监控系统。电力负荷管理终端集电力负荷管理和现场客户服务功能于一身,技术先进、功能完善、扩展灵活，是供电企业监控用户用电情况，提高需求侧管理水平的新一代远程监控装置。
电力负荷管理终端采用高性能32位ARM7内核CPU，嵌入式操作系统，作为负荷控制与管理系统中的智能采集执行终端，广泛应用于变电站、大用户、配变电站。可利用移动公网GPRS/CDMA或其它通讯方式和电力符合管理主站进行通讯。终端按照主站发来的计划用电指标实施当地功率和电量控制，还可以直接接收主站的遥控命令来控制用户的负荷。终端可将用户的用电参数、执行负荷控制的结果以及终端运行中的一些重要信息和告警信息主动上报或者响应召测上报。终端支持多种规约的电能表数据采集,终端采用点阵液晶显示,菜单驱动,操作简单直观。
FKGB系列电力负荷管理终端是陕西银河电子工程有限责任公司按照国家有关标准和规定，在反复分析用户需求的基础上，积累多年的运行经验后，经过多次优化改进而推出的新一代表计式负荷管理终端。该产品为配变监测提供了全新的自动化概念，将配变监测、远程抄表、无线通信等功能综合考虑，对加强用电监测，防止窃电、加强设备安全监视、预防事故，为线损管理、降低线损、提高运行管理和经济运行水平等提供科学依据。
1.2 系统原理
基于GSM短信息/GPRS的负荷控制管理系统，以公共的GSM /GPRS移动通信网络为载体，辅助以现场RS485总线、红外线等通讯方式，将变电站、大用户、公用配变、居民户等为主要控制管理对象，实现从变电站到供电线路再至电力用户的综合供用电监测、控制和管理。

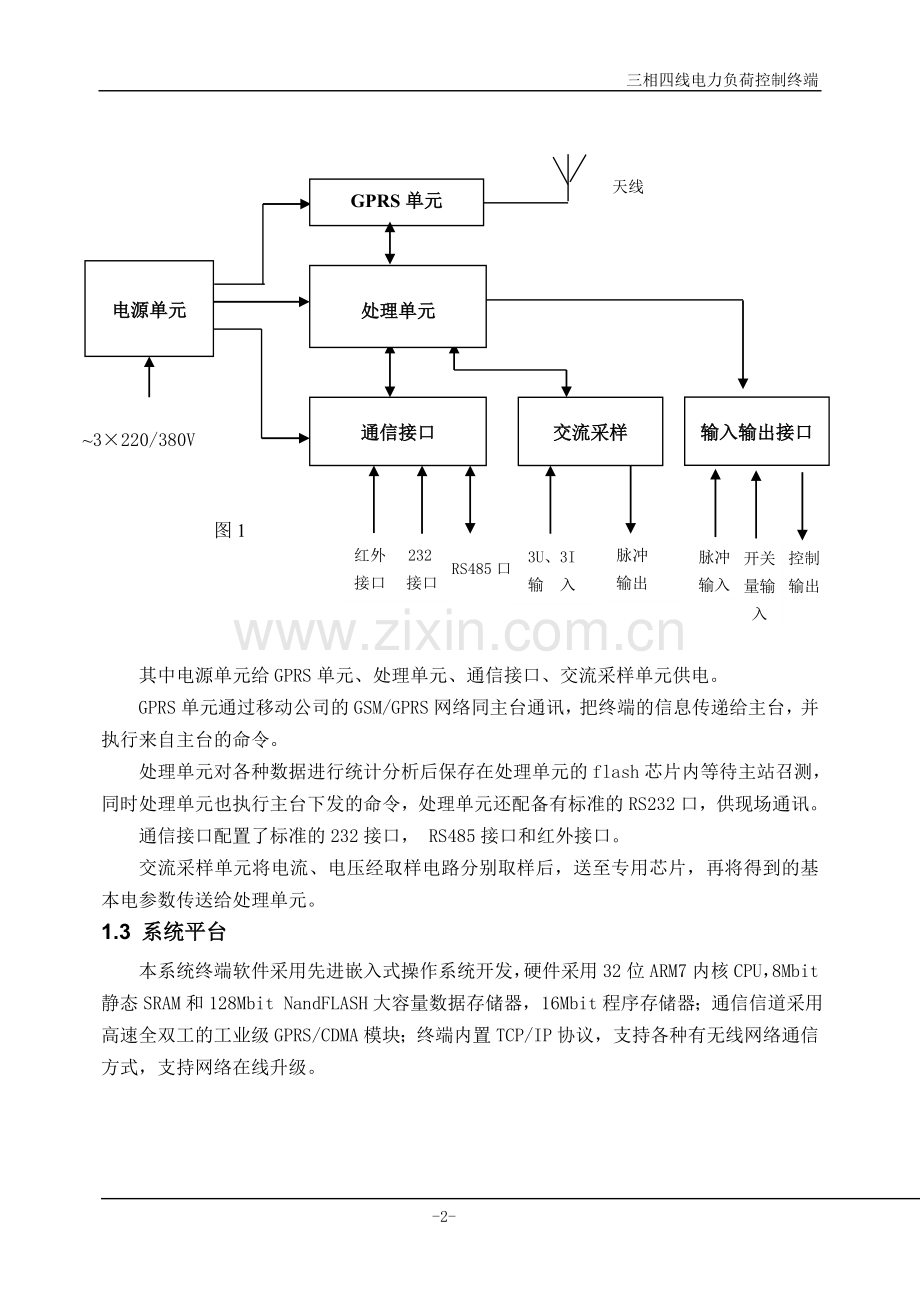

本终端主要有五部分组成：电源单元、处理单元、通信单元、交流采样单元、GPRS单元，框图如下图1所示。

232接口

电源单元
处理单元
通信接口
天线
GPRS单元
红外接口
RS485口
~3×220/380V

交流采样
3U、3I
输 入
脉冲
输出
输入输出接口
脉冲
输入
开关量输入
控制输出

图1

其中电源单元给GPRS单元、处理单元、通信接口、交流采样单元供电。
GPRS单元通过移动公司的GSM/GPRS网络同主台通讯，把终端的信息传递给主台，并执行来自主台的命令。
处理单元对各种数据进行统计分析后保存在处理单元的flash芯片内等待主站召测，同时处理单元也执行主台下发的命令，处理单元还配备有标准的RS232口，供现场通讯。
通信接口配置了标准的232接口， RS485接口和红外接口。
交流采样单元将电流、电压经取样电路分别取样后，送至专用芯片，再将得到的基本电参数传送给处理单元。
1.3 系统平台
本系统终端软件采用先进嵌入式操作系统开发，硬件采用32位ARM7内核CPU，8Mbit静态SRAM和128Mbit NandFLASH大容量数据存储器，16Mbit程序存储器；通信信道采用高速全双工的工业级GPRS/CDMA模块；终端内置TCP/IP协议，支持各种有无线网络通信方式，支持网络在线升级。
2 性能和参数指标
2.1 电源
2.1.1 供电方式
终端使用三相四线电源供电方式：额定电压：3×220，在偏差±30%的范围内能正常工作。频率：50Hz，在偏差±5%的范围内能正常工作。
在任意断二相的情况下，终端在额定电压-10%~+30%的偏差下能正常工作。
注意：当终端用于单相变压器时，电压、电流分别只接一相，而且电压、电流要相互对应。
2.1.2 消耗功率
在守候状态（不与主站通信的状态）下，负控终端的总功率消耗小于10VA。
2.1.3 抗接地故障能力
终端的电源由非有效接地系统或中性点不接地系统的三相四线配电网供电时，在接地故障及相对地产生10％过电压的情况下，没有接地的两相对地电压将会达到1.9倍的标称电压，维持4小时，终端不会出现损坏。供电恢复正常后终端能正常工作，保存数据不会丢失。
2.1.4 备用电源
终端装配有备用电池，终端在掉电的情况下，后备电池能维持10分钟正常运行，以保证终端断电情况下与主站数据通信。
2.2 数据和时钟保持
时钟误差£0.12S/h，时钟保持大于10年，参数及数据保持10年。
2.3 输入回路
2.3.1 脉冲输入
a) 输入路数：4路
b) 脉冲宽度：60～80mS，脉冲幅度为10V±2V
c) 输入方式：有源或无源脉冲
d) 测量精度：£0.1%
2.3.2 遥信输入
a) 输入路数：4路
b) 输入方式：应为不带电的开／合切换触点
2.4 输出回路
2.4.1 脉冲输出
1路有功脉冲输出，1路无功脉冲输出，用于校正本终端电能计量精度。
2.4.2 控制输出
a) 输出路数：4路开／合双位置控制输出和1路告警继电器输出
b) 输出继电器型式：双稳态继电器
c) 触点额定功率：可接通和开断交流250V、10A
d) 触点寿命：通、断上述额定电流不少于105次
2.4.2 电源输出
可供12V/150mA的电源用于电能表脉冲输入。
2.5 RS232接口
1个标准的RS232接口，通讯速率9600bps，可用于现场通讯和管理。
2.6 RS-485接口
终端具有1路485通信接口，接口与内部电路电气隔离，用于抄表，通讯速率300～9600bps可选，可接16块电能表。
2.7 红外接口
具有吸附式红外通讯接口，提供手持式抄读器通过该通讯接口实现本地对终端读取和参数设置。通信数率默认为：1200bps，1位起始位，8位数据位，1位偶校验位，1位停止位。
2.8 运行环境
正常工作温度：-15℃～+65℃
极限工作温度：-25℃～+75℃
2.9 无线信号指示
无线模块和模块启动及SIM卡安装在终端机壳内，且有外引天线的位置。
有表示GPRS信号和指示。
具有防止无线通信模块死机的断电自复位功能。
2.10 现场显示
192×64或128×64点阵的液晶显示，内置二级国标字库。
3 功能
3.1 计量功能
电压规格为三相四线3×220/380V。
可测量电压、电流、功率、电量、功率因数、最大需量、零序电流（通过矢量计算得出）等交流量。
l 有功正向总电能量。
l 无功正反向总电能量。
l 三相相电压有效值。
l 三相相电流有效值。
l 三相功率因数和总功率因数。
l 三相瞬时有功功率和瞬时无功功率
a) 具有计量多时段的总正向有功电能、正反向无功电能，计量分相总电量的功能，并存储其数据。
b) 具有日历、计时和闰年自动切换等功能，日历和时间的改变能防止非授权人操作的措施,具有两套时区时段，并能在设定时间点自动切换，24h内至少具有可以编程的4种及以上的费率、任意时段。
c) 终端至少能储存最近12个月或最近12个抄表周期的数据，数据转存分界时间为每月月末24时（月初零时）或其他抄表日的任意时刻；可以定义其他抄表日及时刻；转存的同时，当月最大需量值应自动复零，对非指定的抄表日，抄表时数据不转存，最大需量也不复零。
d) 抄表日及时刻设定能就地可设置，并具有相应权限的密码保护。
e) 能够在指定的时间区间内，测量最大需量、分时段最大需量及其出现的日期和时间。
f) 需量周期可在5、10、15、30、60分钟中选择，滑差（窗）式需量周期的滑差时间可在1、2、3、4、5分钟中选择，需量周期为滑差（窗）时间的整数倍5倍以上，15倍及15倍以下。
g) 需量周期选择和滑差时间可就地设置。
h) 能接受远方冻结命令进行数据冻结或根据预设周期进行数据冻结，可以定时或立即冻结总及个费率的有无功电量及瞬时量。
i) 具备二路LED显示脉冲及四路光耦电度脉冲输出，脉冲输出时间间隔保证在输入1%额定电流，cosφ=1时每个脉冲间隔<1.5分钟，输出工作方式采用光电输出、脉宽为80ms±20%，脉冲电量叠加后输出：正向无功为Ⅰ+Ⅳ象限叠加输出、反向无功为II+III象限叠加输出。
1) 最大需量值能在就地清零。
3.1.1 电能计量精度等级
电压测量精度（10% Un-120%Un）0.2级，电流测量精度（1%In-120%In）0.2级，功率测量精度0.5级。符合《DL/T 614-1997 多功能电能表》三相交流电能表户外式0.5级的精度等级要求，时钟精度≤ 0.5s/d。
3.1.2 电能计量误差变差、误差一致性、负载电流升降变差
符合《DL/T 614-1997 多功能电能表》中的相应要求。
3.1.3 测量功能精度等级
电压测量精度、电流测量精度、有功功率、无功功率、功率因数符合《DL/T 614-1997 多功能电能表》三相交流电能表户外式0.5级精度等级中的相关要求。
3.2 测量功能
终端的数据采集源主要有本终端计量数据，其他电能表脉冲输出、RS485输出（计量表计、交流采样装置或其它智能装置）及开关辅助触点、门接点等。
3.2.1 采集量
1) 本地计量数据
2） 4路脉冲量输入
3） 4路开关量输入（开关辅助触点、门接点）
4） RS485接口的智能装置输入。
3.2.2 采集周期
脉冲采集计算周期为1分钟。跳闸开关辅助触点采样周期为1秒，终端对计量表计数据采样周期默认为15分钟,1分钟－60分钟范围内可设。脉冲功率和计算方式采用近似1分钟计算平均功率，同时刷新显示。
3.2.3 采集生成的数据
负荷管理终端采集和计算生成的数据分为以下几大类。
（1） 实时和当前数据
实时和当前数据配置见下表。
序号
项    目
配置
必备
任选
1
实时有功功率
总加组
√

2
实时无功功率
总加组
√

3
当日/月总加有功电能量（总、各费率）
总加组
√

4
当日/月总加无功电能量（总、各费率）
总加组
√

5
终端当前剩余电量（费）

√

6
电能表当前各费率有/无功电能示值
电能表
√

7
各费率当前有功最大需量及时标
电能表
√

8
实时总有功功率
测量点
√

9
实时分相有功功率
测量点

√
10
实时总无功功率
测量点
√

11
实时分相无功功率
测量点

√
12
实时电压、电流
测量点

√
13
A B C三相断相统计数据及最近一次断相记录
测量点

√
14
小时冻结电压、电流
测量点

√
15
终端版本信息

√

16
终端时钟

√

17
终端参数状态

√

18
终端通信状态

√

19
终端控制设置状态

√

20
终端当前控制状态

√

21
终端开关状态及变位标志

√

22
终端事件计数器当前值

√

23
终端告警事件标志状态

√

24
电能表日历时钟及电能表状态信息
电能表
√

25
终端时段信息
总加组

√
（2） 历史日数据
终端能将采集的数据在日末形成各种历史日数据，并保存最近31天，历史日数据项目配置见下表。
序号
项    目
配置
必备
任选
1
日正向有/无功电能示值、一/四象限无功电能示值（总、各费率）
电能表
√

2
日反向有/无功电能示值（总、各费率）
电能表
√

3
日正向有/无功最大需量及发生时间（总、各费率）
电能表
√

4
日反向有/无功最大需量及发生时间（总、各费率）
电能表
√

5
日正向有功电能量（总、各费率）
测量点/
总加组
√

6
日正向无功电能量（总、各费率）
测量点/
总加组
√

7
日反向有功电能量（总、各费率）
测量点/
总加组
√

8
日反向无功电能量（总、各费率）
测量点/
总加组
√

9
日总及分相最大有功功率及发生时间、有功功率为零时间
测量点
总√
分相不选
10
日总及分相最大需量及发生时间
测量点
总√
分相不选
11
电压统计数据
测量点

√
12
不平衡度越限累计时间
测量点

√
13
电流越限统计
测量点

√
14
视在功率越限累计时间
测量点

√
15
电能表断相数据
测量点
√

16
日功率因数区段累计时间
测量点

√
17
终端日供电时间、日复位累计次数

√

18
终端日控制统计数据

√

19
总加组日最大、最小有功功率及其出现时间，有功功率为零日累计时间
总加组
√

20
总加组有功功率曲线
总加组
√

21
总加组无功功率曲线
总加组
√

22
总加组有功电能量曲线
总加组
√

23
总加组无功电能量曲线
总加组
√

24
有功功率曲线(总及分相)
测量点
总√
分相√
25
无功功率曲线(总及分相)
测量点
总√
分相√
26
电压曲线
测量点

√
27
电流曲线
测量点

√
28
正向有功总电能量曲线
测量点
√

29
正向无功总电能量曲线
测量点
√

30
反向有功总电能量曲线
测量点

√
31
反向无功总电能量曲线
测量点

√
32
正向有功总电能示值曲线
测量点

√
33
正向无功总电能示值曲线
测量点

√
34
反向有功总电能示值曲线
测量点

√
35
反向无功总电能示值曲线
测量点

√
36
总功率因数曲线
测量点

√
37
A相功率因数曲线
测量点

√
38
B相功率因数曲线
测量点

√
39
C相功率因数曲线
测量点

√
（3） 历史月数据
序号
项    目
配 置
必备
任选
1
正向有/无功电能示值（总、各费率）
电能表
√

2
反向有/无功电能示值（总、各费率）
电能表
√

3
正向有/无功最大需量及发生时间（总、各费率）
电能表
√

4
反向有/无功最大需量及发生时间（总、各费率）
电能表
√

5
月正向有功电能量（总、各费率）
测量点/总加组
√

6
月正向无功电能量（总、各费率）
测量点/总加组
√

7
月反向有功电能量（总、各费率）
测量点/总加组
√

8
月反向无功电能量（总、各费率）
测量点/总加组
√

9
月分相最大有功功率及发生时间、分相有功功率为零时间
测量点

√
10
月分相有功最大需量及发生时间、总有功最大需量及发生时间
测量点
总√
分相√
11
月电压统计数据
测量点

√
12
月不平衡度越限累计时间
测量点

√
13
月电流越限统计
测量点

√
14
月视在功率越限累计时间
测量点

√
15
月功率因数区段累计时间
测量点

√
16
终端月供电时间、月复位累计次数

√

17
终端月控制统计数据

√
√（无控制）
18
总加组月最大、最小有功功率及其发生时间，有功功率为零日累计时间
总加组
√

19
总加组超功率定值的月累计时间、月累计电能量
总加组

√
20
总加组超月电能量定值的月累计时间、累计电能量
总加组

√
终端能将采集的数据在月末零点生成各种历史月数据，并保存最近12个月，历史月数据项目配置见下表。
3.3 参数整定和查询
终端接收并保存主站设置的参数，终端和测量点参数项目见下表。
序号
参数名称及说明
对象说明
1
终端通信参数设置
终端
2
终端中继转发设置
终端
3
主站IP地址和端口
终端
4
主站电话号码和短信中心号码
终端
5
终端密码设置
终端
6
终端组地址设置
终端
7
终端抄表日设置
终端
8
终端事件记录配置设置
终端
9
终端配置数量表
终端
10
终端电能表/交流采样装置配置参数
终端
11
终端脉冲配置参数
终端
12
终端状态量输入参数
终端
13
终端电压/电流模拟量配置参数
终端
14
终端总加组配置参数
终端
15
有功总电能量差动越限事件参数设置
终端
16
备用
终端
17
终端保安定值
终端
18
终端功控时段
终端
19
终端时段功控定值浮动系数
终端
20
终端月电能量控定值浮动系数
终端
21
终端电能量费率时段和费率数
终端
22
终端电能量费率
终端
23
终端催费告警参数
终端
24
终端抄表间隔设置
终端
25
测量点基本参数
测量点
26
测量点限值参数
测量点
27
测量点数据冻结参数
测量点
28
测量点功率因数分段限值
测量点
29
总加组数据冻结参数
总加组
30
时段功控定值
总加组
31
厂休功控参数
总加组
32
功率控制的功率计算滑差时间
总加组
33
营业报停控参数
总加组
34
功控轮次设定
总加组
35
月电量控定值
总加组
36
购电量（费）控参数
总加组
37
电控轮次设定
总加组
38
功控告警时间
控制轮次
39
终端声音告警允许∕禁止设置
终端
40
终端自动保电参数
终端
41
电能表异常判别阈值设定
终端
42
谐波限值
终端
43
直流模拟量接入参数
终端
44
定时发送1类数据任务设置
任务号
45
定时发送2类数据任务设置
任务号
46
定时发送1类数据任务启动/停止设置
任务号
47
定时发送2类数据任务启动/停止设置
任务号
3.4 遥控跳合闸功能
终端按照主控站下发的控制命令对终端进行控制。主台下发的遥控命令包括控制轮次、告警时间、控制（限电）时间。
遥控跳合闸功能如下：
（1）终端执行主控站下达的延时跳闸命令。从接收到主站下发的命令开始倒计时，倒计时结束，终端输出跳闸信号。
（2）终端执行主控站下达的立即跳闸或允许合闸命令。一接收到主站下发的命令，终端就输出跳（合）闸信号。
（3）终端按主控站下达的计划限电时间延时后自动允许合闸。如限电时间为0，表示不允许自动合闸。
（4）终端在上电10分钟之内继电器不动作，但终端能够接收主台的控制命令。10分钟后，自动解除这种限制。
（5）控制命令类型包括：遥控跳闸、合闸；控制轮次为1～4轮，各轮独立操作，可对任一轮次或组合几个轮次进行跳闸和合闸动作。
（6）遥控告警延时：某轮在跳闸或合闸动作前的告警时间范围0～15分钟；限电时间为某轮跳闸后到允许自动合闸经过的时间，范围0～7.5小时。
（7）如终端处于保电状态，则不执行遥控跳闸命令。
（8）如某轮命令为跳闸，则在遥控告警延时内一直告警，告警延时结束时将该轮开关置为分，在限电时间结束时将该轮开关重新置“合”；如某轮命令为合闸，则在遥控告警延时内一直告警，告警延时结束时将该轮开关置为“合”。
（9）终端自动记录命令下发时及跳闸后的负荷备查。
3.5 当地闭环控制
3.5.1 功率控制
客户终端内部开关按负荷类别分为几个轮次，功控投入时，自动记录当前负荷值，当负荷超过定值时，终端按已投入的轮次顺序及延迟时间自动跳闸，使其负荷下降到定值以下,并记录当前负荷值。当功率在定值以下，剩下的轮次开关不再跳闸。功率控制包含时段功控、厂休控、营业报停控、当前功率下浮控。在时段控与厂休控、当前功率下浮控有效的情况下，当前功率下浮控优先、营业报停控、厂休控次之、时段控优先级最低。实现以上功率控制时，各类功率定值先要与保安定值比较，如大于保安定值就按各自定值执行，如小于保安定值就按保安定值执行，如主台没有下发保安定值，终端默认为通信规约中所支持的最大数。
1. 时段控
当时段控投入后，终端判断当前时间是否在投入的时段范围内，如果属于投入范围，自动记录当前功率值并比较当前功率与当前时间对应时段的功率定值，若当前功率大于功率定值（含浮动部分），则终端开始告警，投入的第一个轮次告警时间开始倒计时，在告警时间结束时此轮开关跳闸。如当前功率还大于功率定值，依次对后面的轮次告警时间倒计时、跳闸。如告警时间没有设置或小于3分钟，终端默认为3分钟。跳闸结束后记录实际功率值，并将两次记录值保存备查。
确定时段功控的执行条件如下（必需具备以下所有条件）：
（1）功率定值需要设置且不为0（保护的要求），比较功率定值与保安定值，如功率定值小于保安定值，以保安定值作为控制定值（保护的要求）。
（2）功控轮次、时段必须投入，如某些轮次不投入，该轮不跳闸。
（3）终端处于非保电状态。
时段控不执行条件（只需符合以下一个条件即可）：
（1）终端处于保电状态。
（2）功控解除。
（3）终端时间出功控时段。
（4）功控所有轮次解除。
在满足下列任一条件的情况下，可允许合闸：
（1）功控解除。
（2）所有轮次解除。
（3）保电投入。
（4）终端时钟出功控时段。
时段控过零点自动合闸。
2．厂休控制
可将一周中的某一天或若干天选定为厂休日，当厂休控投入后，如果当前日期是厂休日，终端时间到了厂休控限电开始时间，终端自动比较当前功率与厂休日定值的大小，如果当前功率大于厂休日定值，则记录当前功率后终端开始告警，厂休控延续时间倒计时，并在告警时间结束时跳闸，被投入的轮次跳闸结束后记录下实际功率，并将记录保存上报，在当日厂休控延续时间结束时合闸。
厂休控的执行条件（必需具备以下所有条件）：
（1）厂休日功率定值需要设置且不为0，比较厂休日定值与保安定值，如厂休定值小于保安定值，以保安定值作为控制定值（保护的要求）。
（2）终端时间处于厂休控时段。
（3）厂休控投入。
（4）功控轮次必须投入，如某些轮次不投入，该轮次不跳闸。
（5）终端处于非保电。
不执行厂休控条件（只需符合以下一个条件即可）：
（1）终端处于保电状态。
（2）厂休控解除。
（3）终端时间出厂休日控制时段。
（4）解除功控轮次。
厂休控过零点自动合闸。
3．当前功率下浮控
终端收到当前功率下浮控投入后，自动记录当前功率值，将现有的功率按功率下浮控下浮系数计算功率定值（功率定值＝当前功率－当前功率ｘ下浮系数），比较功率定值与保安定值，如功率定值小于保安定值，以保安定值作为控制定值，在当前功率大于下浮控功率定值时，开始告警，如轮次投入，在第1个控制告警时间倒计时结束后，跳第1个投入的轮次，如当前功率还大于当前功率下浮控功率定值就告警延时（默认2分钟）跳第2个投入的轮次，以后以此类推，被投入的轮次跳闸结束后记录下实际功率，并将记录保存上报；当控制时间结束后允许合闸。
当前功率下浮控有效控制时间：当前功率下浮控有效控制时间以0.5小时为倍数，可通过解除命令将下浮控解除。过零点自动合闸。
无论主台下发的下浮系数为正或负，终端都默认当前功率下浮控下浮系数为正数。
功率下浮控执行条件（必需具备以下所有条件）：
（1）保安定值需要设置且不为0（保护的要求），比较功率定值与保安定值，如功率定值小于保安定值，以保安定值作为控制定值（保护的要求）。
（2）功控轮次必须投入，如某些轮次不投入，该轮不跳闸。
（3）终端处于非保电。
不执行当前功率下浮控执行条件（只需符合以下一个条件即可）：
（1）终端处于保电。
（2）当前功率下浮控解除。
（3）解除轮次。
（4）出当前功率下浮控有效控制时间。
3.5.2 月电量控制
在月电控投入情况下，当用户的实际月用电量达到月电量定值的80%，终端自动进行声光报警，报警每日二次（10点、15点）．当实际月用电量超过月电量定值时，终端将按已投入的轮次顺序及延迟时间（1分钟）自动跳闸，限制用户再用电。终端同时记录月电量告警时间及实际电量和跳闸结束的时间、电量；当月电量控制解除或次月首日零点时，自动允许合闸。
确定月电控执行条件（必需具备以下所有条件）：
（1）月电控、电控轮次需要投入。
（2）月电量定值需要设置且不为0
（3）终端处于非保电。
解除月电控执行条件（只需符合以下一个条件即可）：
（1）终端处于保电状态。
（2）月电控解除。
（3）解除电控轮次。
（4）终端时钟过月。
3.6 购电量控制
1． 购电控基本参数
终端保存主站下发的以下参数：购电单号、本次购电量、购电方式（追加或刷新）、告警电量门限值、跳闸门限电量。
进入购电控报警状态后，终端在每个整点语音报警3次。
2． 购电控的过程说明
1）主台发送购电单号、购电量、告警电量、跳闸电量、并设置购电控投入、设置电控轮次。
2）当终端处在非保电状态，启动控制。
（1）计算剩余购电量。
剩余购电量 = 剩余购电量 - 本分钟使用电量
（2）判断剩余购电量是否 <= 告警电量，如果是，终端开始告警，以后每小时告警一次。
（3）剩余购电量小于跳闸电量，跳第一个投入的轮次。
（4）延时1分钟，跳下一轮。
（5）重复4，直到跳完所有购电控投入的轮次。
3） 购电控恢复合闸的条件
（1）购电控解除。
（2）电控轮次解除。
（3）当前剩余购电量大于跳闸电量（如用户再次购电）。
（4）进入保电状态。
3.7 保电功能
当终端处于保电投入时，不输出任何跳闸信号，但终端控制逻辑照样执行。
终端在某一段时间内未收到主台的召测命令时，终端会自动进入保电状态，该时间为终端无通信自动保电时间，该时间主台可以设置。
终端失电大于两分钟即为停电，终端此时上电会自动进入保电状态，保电时间为10分钟。
以上保电状态均可以通过主站下发保电解除命令退出保电状态。
3.8 剔除功能
当终端收到剔除投入命令后，对于任何广播命令或终端组地址命令（对时命令除外）均不响应。
3.9 通话功能
1）广播通话：主站可通过设置命令向各终端广播式通话。
2）选址通话：主站根据需要通过设置命令和某一终端进行通话，其它终端不应听到。
3）禁止通话：主站可通过命令闭锁终端的通话功能。
3.10 抄表功能
远方抄表系统是一个集电表数据采集、召测、存库、共享，以达到为电费、计量、生技等数据应用部门服务的自动化系统。
1．终端对电表数据的采集方式
（1）定时抄表：每小时将电表数据采集到终端中，保存在实时数据区。主站召测实时数据时，终端将这一数据区数据响应主站。
（2）抄表日抄表：根据需要，终端可保存31个抄表日数据。终端在抄表日的抄表时间自动将电表数据读入，并保存在抄表日数据区中，待主站召测。主站召测电表抄表日数据时，终端将这一数据区数据响应主站。
（3）终端透明转发主站对电表操作（参数设置或读数据）命令，如电表校时、设置电表地址等，主站必须设定密码。
（4）根据抄电表原始信息的特殊需要，提供电表数据透明传输功能。
2．电表数据存储
终端中将存储定时采集的电表数据，按照标准格式进行统一存放。数据基本集合描述如下。
（1） 当前电能类数据:包含以下数据项。
当前正向有功总、尖、峰、平、谷电能。
当前反向有功总、尖、峰、平、谷电能。
当前正向无功总、尖、峰、平、谷电能。
当前反向无功总、尖、峰、平、谷电能。
当前一象限无功总、尖、峰、平、谷电能。
当前二象限无功总、尖、峰、平、谷电能。
当前三象限无功总、尖、峰、平、谷电能。
当前四象限无功总、尖、峰、平、谷电能。
（2） 上月电能类数据
同当前电能类数据。
（3） 当前需量类:包含以下数据项。
当前正向有功总、尖、峰、平、谷最大需量及出现时间。
当前反向有功总、尖、峰、平、谷最大需量及出现时间。
当前正向无功总、尖、峰、平、谷最大需量及出现时间。
当前反向无功总、尖、峰、平、谷最大需量及出现时间。
（4） 上月需量类
同当前需量类。
 （5） 变量类数据:包含以下数据项。
终端抄表时间。
电表时间。
最近一次编程时间。
最近一次最大需量清零时间。
编程次数。
最大需量清零次数。
电池工作时间。
总断相次数、A相断相次数、B相断相次数、C相断相次数、断相时间累计值、A断相时间累计值、B断相时间累计值、C断相时间累计值。
最近一次断相起始时刻、A相最近断相起始时刻、B相最近断相起始时刻、C相最近断相起始时刻。
最近一次断相结束时刻、A相最近断相结束时刻、B相最近断相结束时刻、C相最近断相结束时刻。
A相电压、B相电压、C相电压。
A相电流、B相电流、C相电流。
总功率因数、A相功率因数、B相功率因数、C相功率因数。
（6） 参变量数据：
电表运行状态字、电网状态字、电表常数（有功）、电表常数（无功）、表号、用户号、设备号。
3.11 终端交流采样数据
终端通过交流采样装置来实现反窃电监测、电压监测等功能。交流采样装置能够提供如下数据：
1）当日、历史日交流采样有功15分钟电量。
2）当日、历史日交流采样15分钟电压、电流曲线。
3）当前 A、B、C相电压，；总有功功率； A、B、C相有功功率；总无功功率； A、B、C相无功功率；总功率因数、交采表有功读数、交采表无功读数。
终端每分钟采集交采的数据，数据项为：三相电压、三相电流、三相有功功率、三相无功功率、交采有功总读数，交采无功总读数等，将以上数据形成15分钟的曲线，进行存储。
终端每日定时将交流采集装置中的前一日统计数据抄回并保存，这些统计数据有：三相电压越上限时间，三相电压越下限时间，三相电压最大、最小值及出现时间，停电时间，日、月电压合格率数据。
费率号：编程时用费率号来表示电表运行在何种费率，费率号用1、2、3、4表示，1对应峰费率，2对应平费率，3对应谷费率，4对应尖费率。
费率数：表示电能表最多能切换的费率号的个数，其值最大不超过4。如费率数为0，则电能表不论在哪个日时段，只运行峰费率。
日时段表号：编程时用日时段表号来表示电表运行在第几日时段表，日时段表号用1、2、3、4表示，1对应第1日时段表，依次类推。如编为0，则电表默认第1日时段表。
日时段表数：表示电能表最多能运行的日时段表号的个数。其值最大不超过4。如日时段表数编为0，则电表只运行第1日时段表。
日时段数：电能表每天最多能运行的日时段。其值最大不超过10。如为0，则电表只运行第1个日时段。
时区：将一年划分几个时间段，每个时间段可实行不同的费率，该时间段的个数即为年时区数，其值最大不超过10。如果年时区数小于已编程的年时区，则电能表只运行前面几个时区；若年时区数为2，则运行前2个时区；若年时区数编为0，则电能表只运行第一个时区（不管编程时编设了几个时区）。
备用时区及启用时间：电能表可设置一个自动转换的时间，到设定的时间后电表自动切换到备用时区，方便用户统一修改时段。
公共假日：一般指每年相同的国家规定的假日，如1月1日、10月1日等，可由用户任意设定。
公共假日数：电能表一年中能运行在公共假日状态下的最大天数（不包括春节期间），其值最大不超过24，分别为第1公共假日，第2公共假日，依次类推。如公共假日数为0，表示公共假日选择无数。
特殊假日：一般指每年不同的国家规定的假日，如春节（05年2月9日）等，可有用户根据各年实际的假日来设定。
特殊假日数：电能表能运行在特殊假日状态下的最多天数，其值最大不超过200，分别为第1特殊假日，第2特殊假日，依次类推。如特殊假日数为0，表示特殊假日选择无效。
周休日：每周可设1~2日为休息日，自动转换为工休日时段。
3.12 数据转发
终端具有将主站命令转发给下属智能装置（如电表、交流采集装置）并将智能装置的返回数据信息传送给主站的功能。
终端信息转发功能主要有：
1）终端将主站下发的各种转发数据传送给下属智能装置，并将下属智能装置回发的数据直接传回主站。
2）如对电表、交流采集等下属智能装置转发数据不成功，终端就回否认帧。
3）主台下发转发数据时，须指定485端口号。
3.13 本地维护
终端具有本地维护接口，本地维护接口的通信规约与远程通信接口的通信规约相同，本地维护功能主要提供给用户，满足需求侧管理要求，安装维护人员也可通过本地维护接口实现终端与现场调试设备的通信，进行终端参数和运行数据的现场查询，这些数据包括终端或测量点参数、实时数据、历史日数据、历史月数据。
3.14 初始化
终端接收主台下发的初始化命令，初始化命令分以下三种：
² 硬件初始化：终端硬件复位一次；
² 数据区初始化：终端对数据存储区进行初始化；
² 参数区初始化：终端对参数区进行初始化、同时数据区初始化。
3.15 终端中继转发功能
以运行的普通终端为通信中继，覆盖其周围接收主站信号弱或主站不能覆盖的终端，使通信状况得到改善。一台中继终端可中继不超过16台终端。被中继的终端不能与主台进行通话。中继终端保存有被中继终端的地址，当终端接收到下发命令后，判断是否是本机地址，如果是，响应主站命令。如果是该终端的某一被中继的终端，则将主站命令转发。被中继终端的上传信息也通过类似方法传到主站。
3.16 远程升级
终端支持主站利用通讯通道对终端的软件及通讯规约进行远程自动升级，远程升级可保证终端内的数据安全，1天能升级终端5000台。
4 终端说明
4.1 外形尺寸
外形尺寸：298mm×176mm×84mm

4.2 按键定义

图3
“↑”键
“→”键
“↓”键
“←”键

· “→”键进入下一级菜单；
· “←”键返回上一级菜单；
· “↑”键选择菜单相邻的另一项目；
· “↓”键选择菜单相邻的另一项目；
4.3 状态指示
运行：正常运行时，每秒闪烁一次。如果有异常告警发生时，闪烁速度变为每秒2-3次。如果处于编程设置状态时，此灯急速闪烁。
有功：有功脉冲输出指示灯。
无功：无功脉冲输出指示灯。
○ ○ ○ ○ ○ ○
轮 轮 轮 轮 功 电
次 次 次 次 控 控
1 2 3 4

功控：终端功率控制投入时灯亮。
电控：终端电量控制投入时灯亮。
轮次（1-4）：跳闸轮次指示灯。亮表示合闸，灭表示跳闸，闪烁表示终端即将执行跳闸命令，在告警时间后跳闸。
○ ○ ○ ○ ○
数 网 电 连 充
据 络 源 接 电

数据：模块LPG输出信号， GPRS数据传输中，周期125毫秒，高电平持续94秒。
网络：模块正常注册到网络后，该灯亮。
电源：灯亮表示终端供电电源为交流电源。
连接：灯亮说明GPRS模块已经成功登录主站。
充电：灯亮表示终端正在对后备电池充电，灯灭表示后备电池已充满电。
5安装
5.1 安装方式
安装采用壁挂方式。
5.2 安装尺寸

安装尺寸：287（275）mm×158.5mm
终端上部有挂钩螺钉孔,
