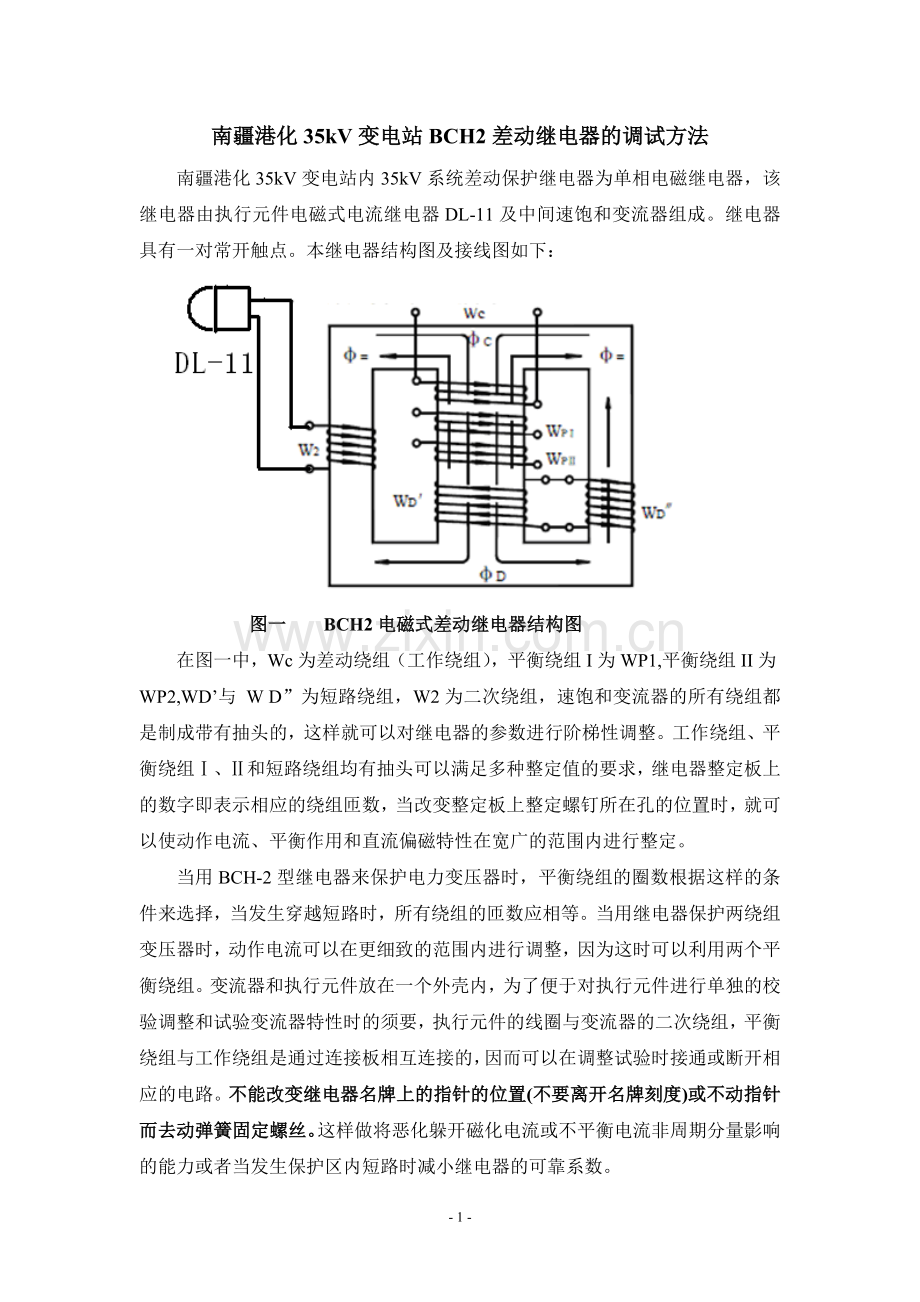

1、南疆港化35kV变电站BCH2差动继电器的调试方法南疆港化35kV变电站内35kV系统差动保护继电器为单相电磁继电器,该继电器由执行元件电磁式电流继电器DL-11及中间速饱和变流器组成。继电器具有一对常开触点。本继电器结构图及接线图如下: 图一 BCH2电磁式差动继电器结构图在图一中,Wc为差动绕组(工作绕组),平衡绕组I为WP1,平衡绕组II为WP2,WD与 W D”为短路绕组,W2为二次绕组,速饱和变流器的所有绕组都是制成带有抽头的,这样就可以对继电器的参数进行阶梯性调整。工作绕组、平衡绕组、和短路绕组均有抽头可以满足多种整定值的要求,继电器整定板上的数字即表示相应的绕组匝数,当改变整定板
2、上整定螺钉所在孔的位置时,就可以使动作电流、平衡作用和直流偏磁特性在宽广的范围内进行整定。当用BCH-2型继电器来保护电力变压器时,平衡绕组的圈数根据这样的条件来选择,当发生穿越短路时,所有绕组的匝数应相等。当用继电器保护两绕组变压器时,动作电流可以在更细致的范围内进行调整,因为这时可以利用两个平衡绕组。变流器和执行元件放在一个外壳内,为了便于对执行元件进行单独的校验调整和试验变流器特性时的须要,执行元件的线圈与变流器的二次绕组,平衡绕组与工作绕组是通过连接板相互连接的,因而可以在调整试验时接通或断开相应的电路。不能改变继电器名牌上的指针的位置(不要离开名牌刻度)或不动指针而去动弹簧固定螺丝。

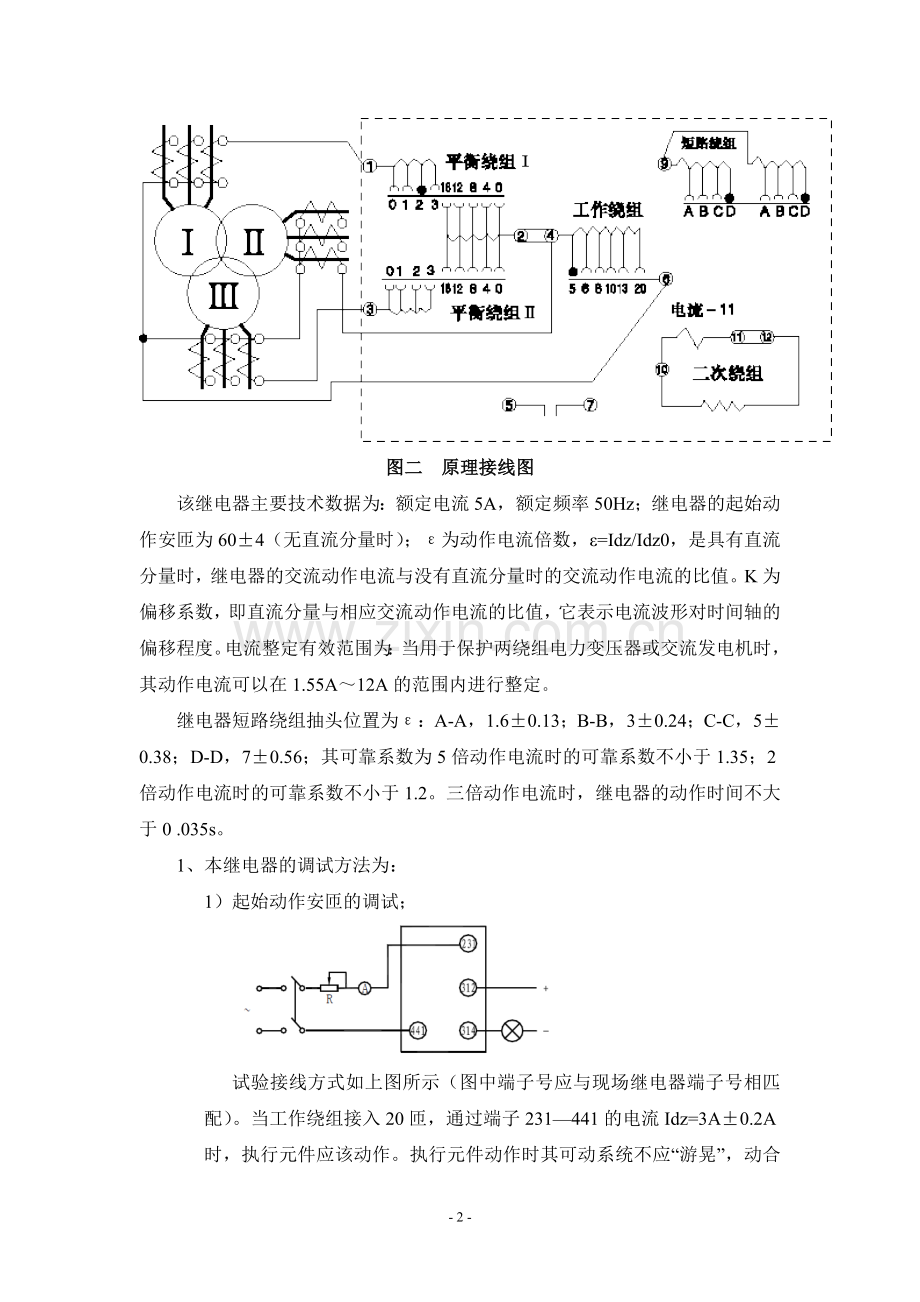

3、这样做将恶化躲开磁化电流或不平衡电流非周期分量影响的能力或者当发生保护区内短路时减小继电器的可靠系数。图二 原理接线图该继电器主要技术数据为:额定电流5A,额定频率50Hz;继电器的起始动作安匝为604(无直流分量时);为动作电流倍数,=Idz/Idz0,是具有直流分量时,继电器的交流动作电流与没有直流分量时的交流动作电流的比值。K为偏移系数,即直流分量与相应交流动作电流的比值,它表示电流波形对时间轴的偏移程度。电流整定有效范围为:当用于保护两绕组电力变压器或交流发电机时,其动作电流可以在1.55A12A的范围内进行整定。继电器短路绕组抽头位置为:A-A,1.60.13;B-B,30.24;C
4、-C,50.38;D-D,70.56;其可靠系数为5倍动作电流时的可靠系数不小于1.35;2倍动作电流时的可靠系数不小于1.2。三倍动作电流时,继电器的动作时间不大于0 .035s。1、 本继电器的调试方法为:1) 起始动作安匝的调试; 试验接线方式如上图所示(图中端子号应与现场继电器端子号相匹配)。当工作绕组接入20匝,通过端子231441的电流Idz=3A0.2A时,执行元件应该动作。执行元件动作时其可动系统不应“游晃”,动合触点应无抖动地闭合。当利用其触点将中间继电器的线圈接入电源时,不应发生打火花现象,否则必须重新调整执行元件,在断电情况下将执行元件与变流器的二次绕组断开,改变动铁位置
5、应重新校验动作电压在1.56V左右,动作电流在0.225A左右。应注意的是:. 当平衡绕组接入线路匝数增加时,动作电流应按AW0 =IDZWC的乘积相应减少;. 电流必须为正弦波形;. 试验时应将短路绕组接入,短路绕组的两个整定螺钉拧入标号相同的孔中( 如AA;BB等;) . 检查短路绕组结构正确性,将整定螺钉分别依次地拧入孔AA至DD时,AW0应保持同一数值,但略微增大些。2) 直流助磁特性的试验断开端子、间连片,短路绕组置于整定位置,直流加于差动绕组(、间)并取Wc=20匝,交流加于平衡绕组Wp1(、间),Wp1=19匝,试验时先给某一直流Idc,然后加交流电流直至继电器动作,但应注意,由
6、于Wc与Wp1所用匝数不同,故读得的交流动作电流应乘以匝数比19/20=0.95后方为计算用的交流电流值Iop,K=Idc/Iop,IIop35=,差动绕组匝数=WP1=本试验接线见上图。在这个接线中,直流加于全部差动绕组,交流加于一组平衡绕组,因此能防止因交、直流电源之间的相互影响而可能产生的误差和事故,但由于加直流的绕组为20匝,加交流的绕组为19匝,故归算到20匝的交流动作电流应为(19/20)Idz。 试验时先加直流,后加交流,至继电器动作,记下直流I=及相应交流动作电流Idz,计算出相应的k和值。 如果直流助磁特性曲线低于规定值,应首先检查导磁片是否已经紧固,再做试验。如果直流偏磁特
7、性曲线还低于规定值,可适当提高执行元件的动作电压,再试验。3) 继电器可靠系数的试验 设继电器的动作电流为Idz,相应的执行元件的动作电流i1,然后转动指针拧紧游丝,使差动继电器的动作电流为5Idz,再测得执行元件相应的动作电流i5,可靠系数KH=i5/i1。KH不小于1.35。当差动继电器的动作电流为2Idz时,上述比值应不小于1.2。也可用电压法确定可靠系数,首先测定差动继电器在动作电流下的执行元件端电压U1,然后测定差动继电器在5倍动作电流下的执行元件端电压U5,可靠系数KH=k*U5/U1。 k为修正系数,k = 1.05 4) 动作时间的试验 将整定螺钉分别拧入工作绕组的孔“20”,平衡绕组的孔“16”和“3”,在端子131231间通入电流。测得3倍动作电流时继电器的动作时间应不大于0.035s。- 4 -
