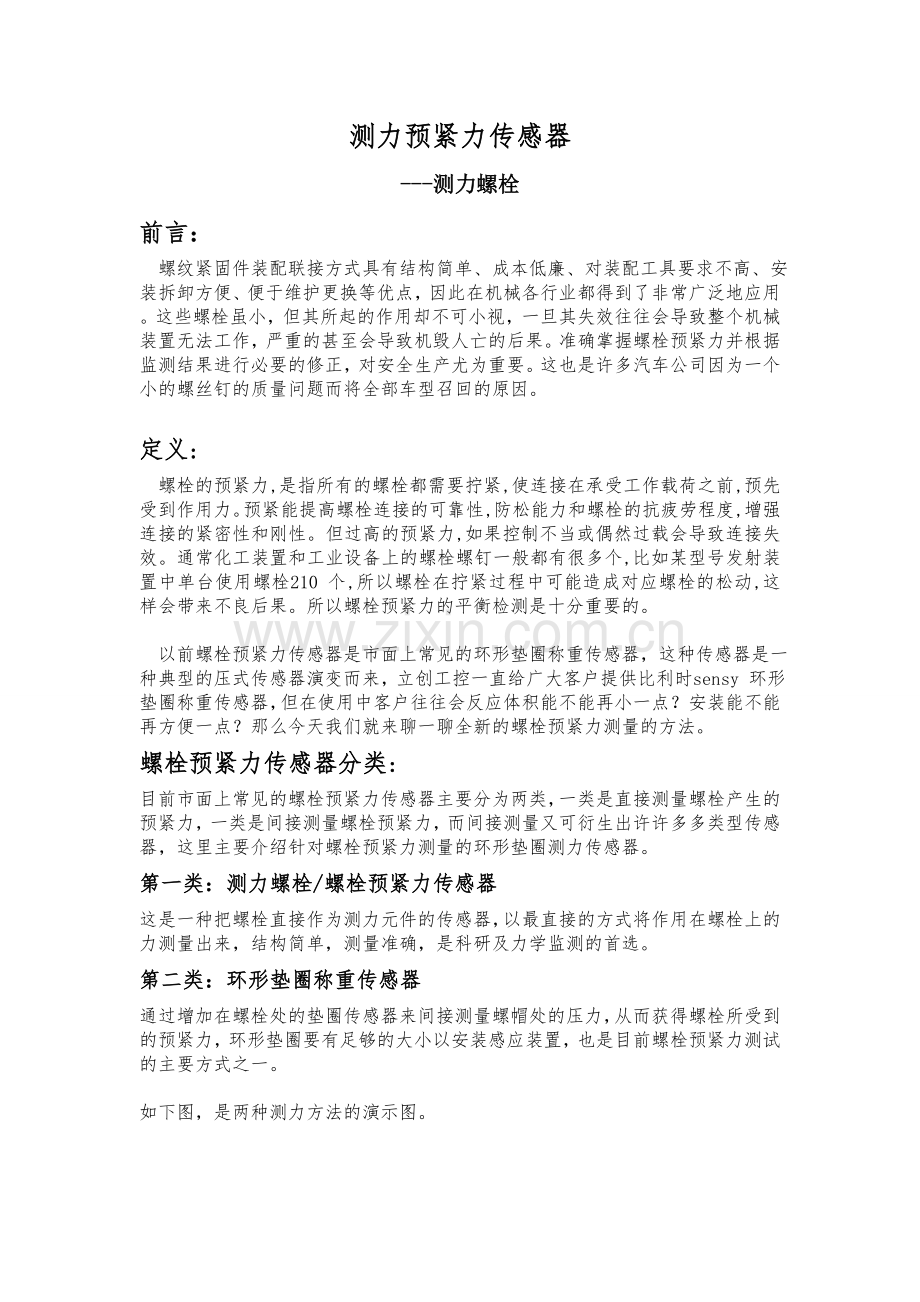

测力预紧力传感器
---测力螺栓
前言：
螺纹紧固件装配联接方式具有结构简单、成本低廉、对装配工具要求不高、安装拆卸方便、便于维护更换等优点，因此在机械各行业都得到了非常广泛地应用。这些螺栓虽小，但其所起的作用却不可小视，一旦其失效往往会导致整个机械装置无法工作，严重的甚至会导致机毁人亡的后果。准确掌握螺栓预紧力并根据监测结果进行必要的修正，对安全生产尤为重要。这也是许多汽车公司因为一个小的螺丝钉的质量问题而将全部车型召回的原因。

定义:
螺栓的预紧力,是指所有的螺栓都需要拧紧,使连接在承受工作载荷之前,预先受到作用力。预紧能提高螺栓连接的可靠性,防松能力和螺栓的抗疲劳程度,增强连接的紧密性和刚性。但过高的预紧力,如果控制不当或偶然过载会导致连接失效。通常化工装置和工业设备上的螺栓螺钉一般都有很多个,比如某型号发射装置中单台使用螺栓210 个,所以螺栓在拧紧过程中可能造成对应螺栓的松动,这样会带来不良后果。所以螺栓预紧力的平衡检测是十分重要的。

以前螺栓预紧力传感器是市面上常见的环形垫圈称重传感器，这种传感器是一种典型的压式传感器演变而来，立创工控一直给广大客户提供比利时sensy 环形垫圈称重传感器，但在使用中客户往往会反应体积能不能再小一点？安装能不能再方便一点？那么今天我们就来聊一聊全新的螺栓预紧力测量的方法。
螺栓预紧力传感器分类:
目前市面上常见的螺栓预紧力传感器主要分为两类，一类是直接测量螺栓产生的预紧力，一类是间接测量螺栓预紧力，而间接测量又可衍生出许许多多类型传感器，这里主要介绍针对螺栓预紧力测量的环形垫圈测力传感器。
第一类：测力螺栓/螺栓预紧力传感器
这是一种把螺栓直接作为测力元件的传感器，以最直接的方式将作用在螺栓上的力测量出来，结构简单，测量准确，是科研及力学监测的首选。
第二类：环形垫圈称重传感器
通过增加在螺栓处的垫圈传感器来间接测量螺帽处的压力，从而获得螺栓所受到的预紧力，环形垫圈要有足够的大小以安装感应装置，也是目前螺栓预紧力测试的主要方式之一。

如下图，是两种测力方法的演示图。
左侧为测力螺栓测量螺栓预紧力的方法，右侧为环形垫圈传感器测量螺栓预紧力的方法。（点击可看大图）

从上图中可以看出，用测力螺栓对螺栓预紧力的测量更直接，更简洁，对连接机构的要求非常少，可以说安装即用，和我们平时安装螺栓的过程并无异样，可以使设备更加简化，因此也是美国军工上使用的最多的一种预紧力测量方法，目前立创工控已经成功将其引入，并在中国核电领域加以应用。美国strainsert 原装进口测力螺栓/螺栓预紧力传感器。
