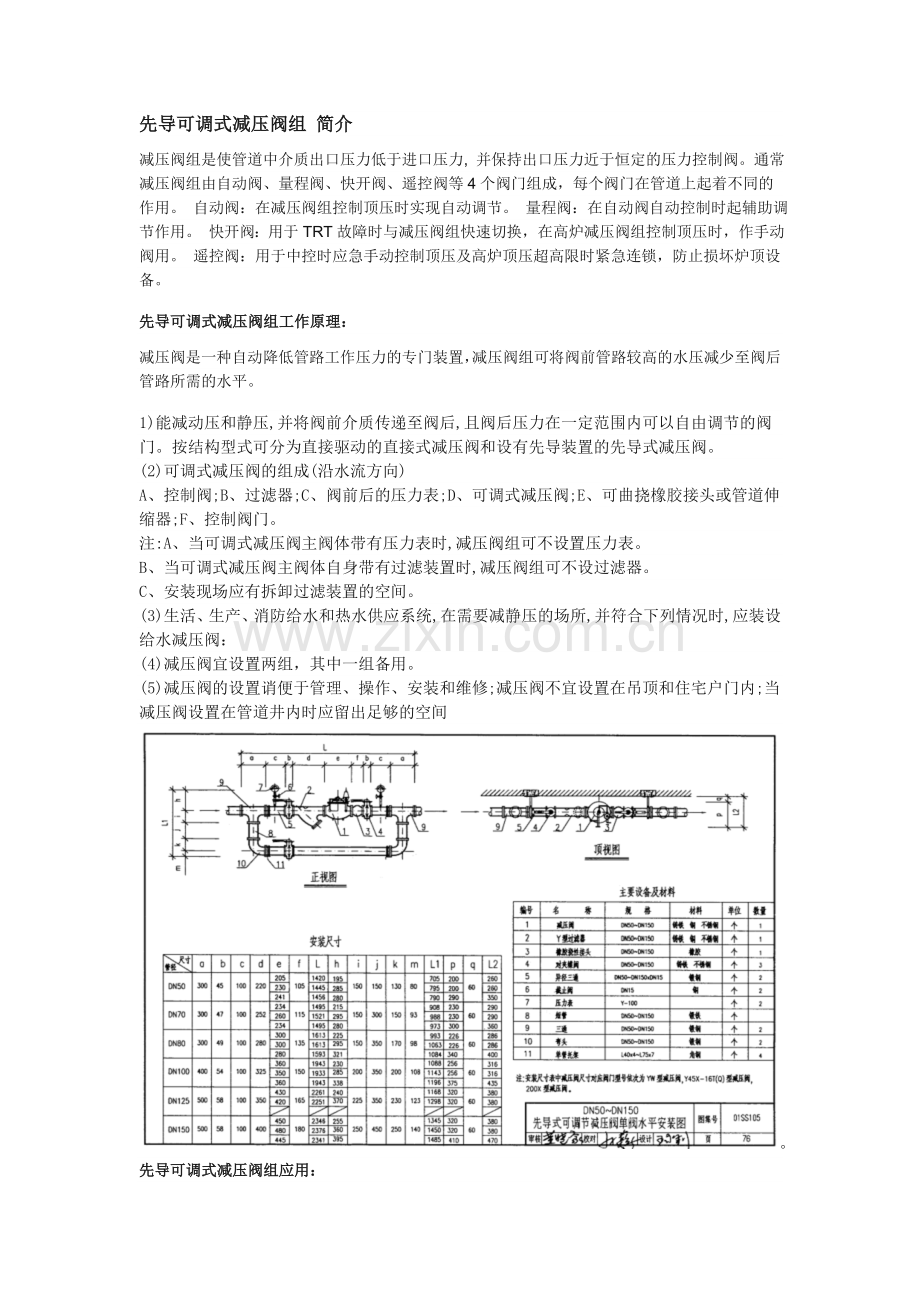

先导可调式减压阀组 简介
减压阀组是使管道中介质出口压力低于进口压力, 并保持出口压力近于恒定的压力控制阀。通常减压阀组由自动阀、量程阀、快开阀、遥控阀等4个阀门组成，每个阀门在管道上起着不同的作用。 自动阀：在减压阀组控制顶压时实现自动调节。 量程阀：在自动阀自动控制时起辅助调节作用。 快开阀：用于TRT故障时与减压阀组快速切换，在高炉减压阀组控制顶压时，作手动阀用。 遥控阀：用于中控时应急手动控制顶压及高炉顶压超高限时紧急连锁，防止损坏炉顶设备。
先导可调式减压阀组工作原理：
减压阀是一种自动降低管路工作压力的专门装置，减压阀组可将阀前管路较高的水压减少至阀后管路所需的水平。
1)能减动压和静压,并将阀前介质传递至阀后,且阀后压力在一定范围内可以自由调节的阀门。按结构型式可分为直接驱动的直接式减压阀和设有先导装置的先导式减压阀。
(2)可调式减压阀的组成(沿水流方向)
A、控制阀;B、过滤器;C、阀前后的压力表;D、可调式减压阀;E、可曲挠橡胶接头或管道伸缩器;F、控制阀门。
注:A、当可调式减压阀主阀体带有压力表时,减压阀组可不设置压力表。
B、当可调式减压阀主阀体自身带有过滤装置时,减压阀组可不设过滤器。
C、安装现场应有拆卸过滤装置的空间。
(3)生活、生产、消防给水和热水供应系统,在需要减静压的场所,并符合下列情况时,应装设给水减压阀：
(4)减压阀宜设置两组，其中一组备用。
(5)减压阀的设置诮便于管理、操作、安装和维修;减压阀不宜设置在吊顶和住宅户门内;当减压阀设置在管道井内时应留出足够的空间。
先导可调式减压阀组应用：

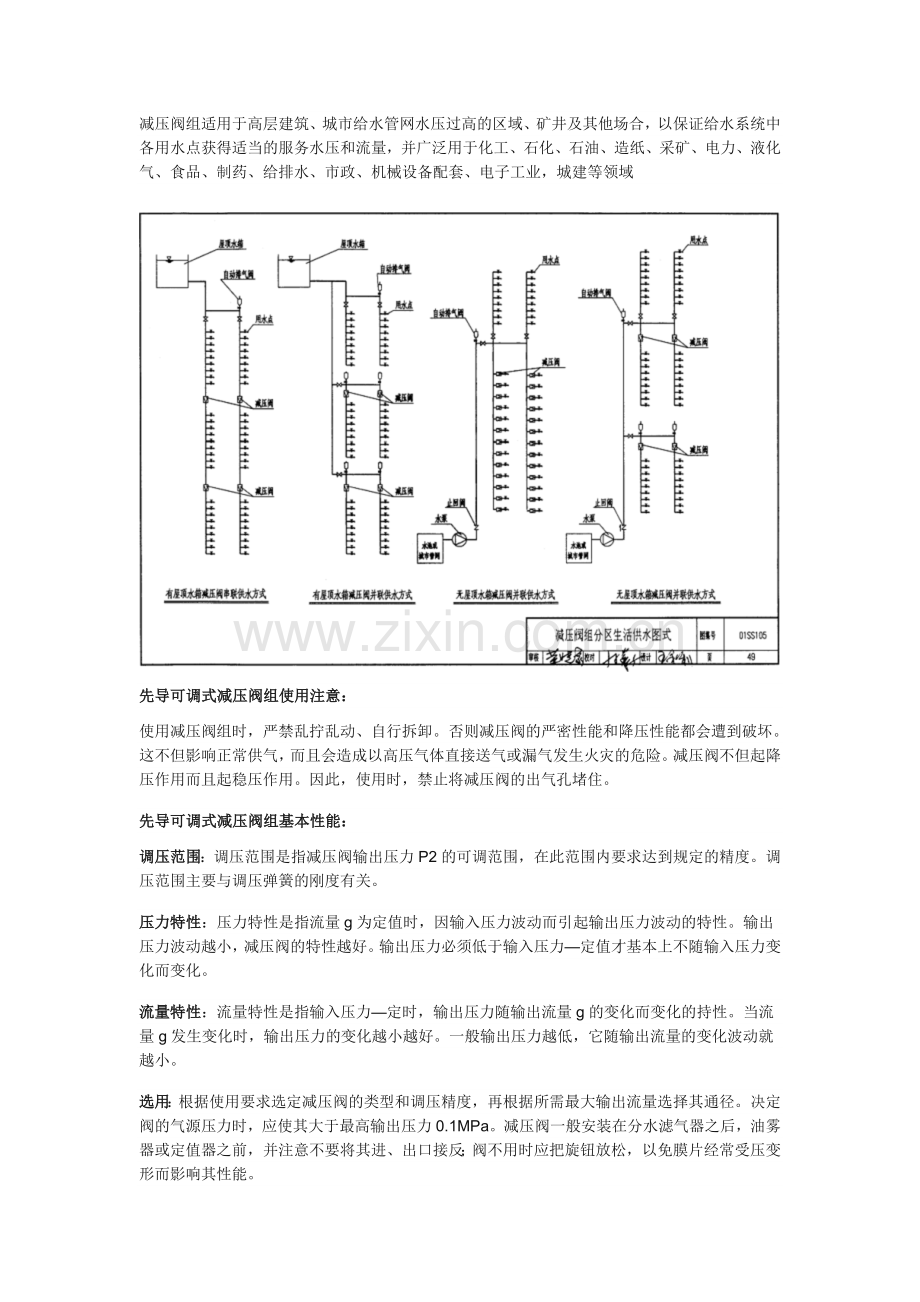

减压阀组适用于高层建筑、城市给水管网水压过高的区域、矿井及其他场合，以保证给水系统中各用水点获得适当的服务水压和流量，并广泛用于化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域

先导可调式减压阀组使用注意：
使用减压阀组时，严禁乱拧乱动、自行拆卸。否则减压阀的严密性能和降压性能都会遭到破坏。这不但影响正常供气，而且会造成以高压气体直接送气或漏气发生火灾的危险。减压阀不但起降压作用而且起稳压作用。因此，使用时，禁止将减压阀的出气孔堵住。
先导可调式减压阀组基本性能：
调压范围：调压范围是指减压阀输出压力P2的可调范围，在此范围内要求达到规定的精度。调压范围主要与调压弹簧的刚度有关。
压力特性：压力特性是指流量g为定值时，因输入压力波动而引起输出压力波动的特性。输出压力波动越小，减压阀的特性越好。输出压力必须低于输入压力—定值才基本上不随输入压力变化而变化。
流量特性：流量特性是指输入压力—定时，输出压力随输出流量g的变化而变化的持性。当流量g发生变化时，输出压力的变化越小越好。一般输出压力越低，它随输出流量的变化波动就越小。
选用：根据使用要求选定减压阀的类型和调压精度，再根据所需最大输出流量选择其通径。决定阀的气源压力时，应使其大于最高输出压力0.1MPa。减压阀一般安装在分水滤气器之后，油雾器或定值器之前，并注意不要将其进、出口接反；阀不用时应把旋钮放松，以免膜片经常受压变形而影响其性能。
先导可调式减压阀组技术参数：
1）减压阀价格由口径、材质、压力的不同而异，详细减压阀组价格请咨询鸿翔阀业0577-67377780。
2）连接形式：法兰、内螺纹、外螺纹
3）传动方式：手动、自动、气动
4）口径从DN15-DN800；压力从1.0MPA-6.4MPA；温度-20℃-600℃
5）材质有：碳钢、不锈钢

先导可调式减压阀组 调压步骤
1、关闭减压阀前的闸阀，开启减压阀后的闸阀，制造下游低压环境；
2、将调节螺钉按逆时针旋转至最上位置（相对最低出口压力），然后关闭减压阀后闸阀；
3、慢慢开启减压阀前的闸阀至全开；
4、顺时针慢慢旋转调节螺钉，将出口压力调至所需要的压力（以阀后表压为准）；调整好后，将锁紧
螺母锁紧，打开减压阀后闸阀；
5、如在调整时出口压力高于设定压力，须从第一步开始重新调整，即只能从低压向高压调。
先导可调式减压阀组设计要点
（ 1 ）工程式中应用的水力控制阀是经过制造厂检验合格，各种标识齐全，技术资料符合要求的产品。
（ 2 ）根据功能要求，选择阀门种类，再根据管道输送介质、温度、建筑标准和业主 要要求 等，确定阀门的阀体和密封部位的材质。常用的阀 体材料有铸铁 、铜铁、铜、塑料等。常用的密封面和衬里材料有铜合金、塑料、钢、硬质合金、橡胶等。阀 体材料应与管道材料相匹配。
（ 3 ）阀门的公称压力有0.6、1.0、1.6、2.5和4.0MPa等不同级别，管道输送的介质，其工作压力应小于阀门的公称压力值。
（ 4 ）工程中水力控制阀的设置应当有足够的空间，以便管理、操作、安装和维修，并应符合管路对阀门的要求。
（ 5 ）管路采用法兰连接时，应采用法兰连接的水力控制阀；管路采用沟槽式连接时，应采用沟槽式连接的水力控制阀。
（ 6 ）活塞式可调式减压阀应设置在介质单向流动的管路上。
（ 7 ）活塞式可调式减压阀主阀体上的箭头方向必须与管路系统流向一致。
（ 8 ）接水力控制阀管段不 应有气堵 、气阻现象。在管网最高位置 等存气段 应设置自动排气阀。
（ 9 ）阀门水平安装时，阀盖、阀杆应朝上。垂直安装时，阀盖、阀杆应朝外。
（ 10 ）阀门安装前应做强度和严密性试验。
（ 11 ）阀门的强度和严密性试验应符合以下规定。
A、阀门的强度试验压力为公称压力的1.5倍；
B、阀门的严密性试验压力为公称压力的1.5倍；
C、试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏；
D、阀门试验持续时间按上表。
减压阀设计标准表标准代号标准名称
JIS B3372-1982压缩空气用减压阀
JIS B8410-1990水道用减压阀
GB/T 10868-1989电站减温减压阀技术条件
GB/T 12244-1989减压阀一般条件
GB/T 12245-1989减压阀西能试验方法
GT/T 12246-1989先导式减压阀
GB/T 3656-1994水减压阀
GB/T 3656-1994船用空气减压阀
ASTM F1370-1992船用给水系统减压阀
JB/T 53265-1994先导式减压阀产品质量分等
《减压阀 一般要求》GB/T12244-1989
《减压阀性能试验方法》GB/T12245-1989
《先导式减压阀》GB/T12246-1989
《先导式减压阀 产品质量分等》JB/T53265-1999
《钢制阀门 一般要求》GB/T 12224-2005
《阀门的检验与试验》JB/T 9092-1999
