钢管公称直径对照表.doc

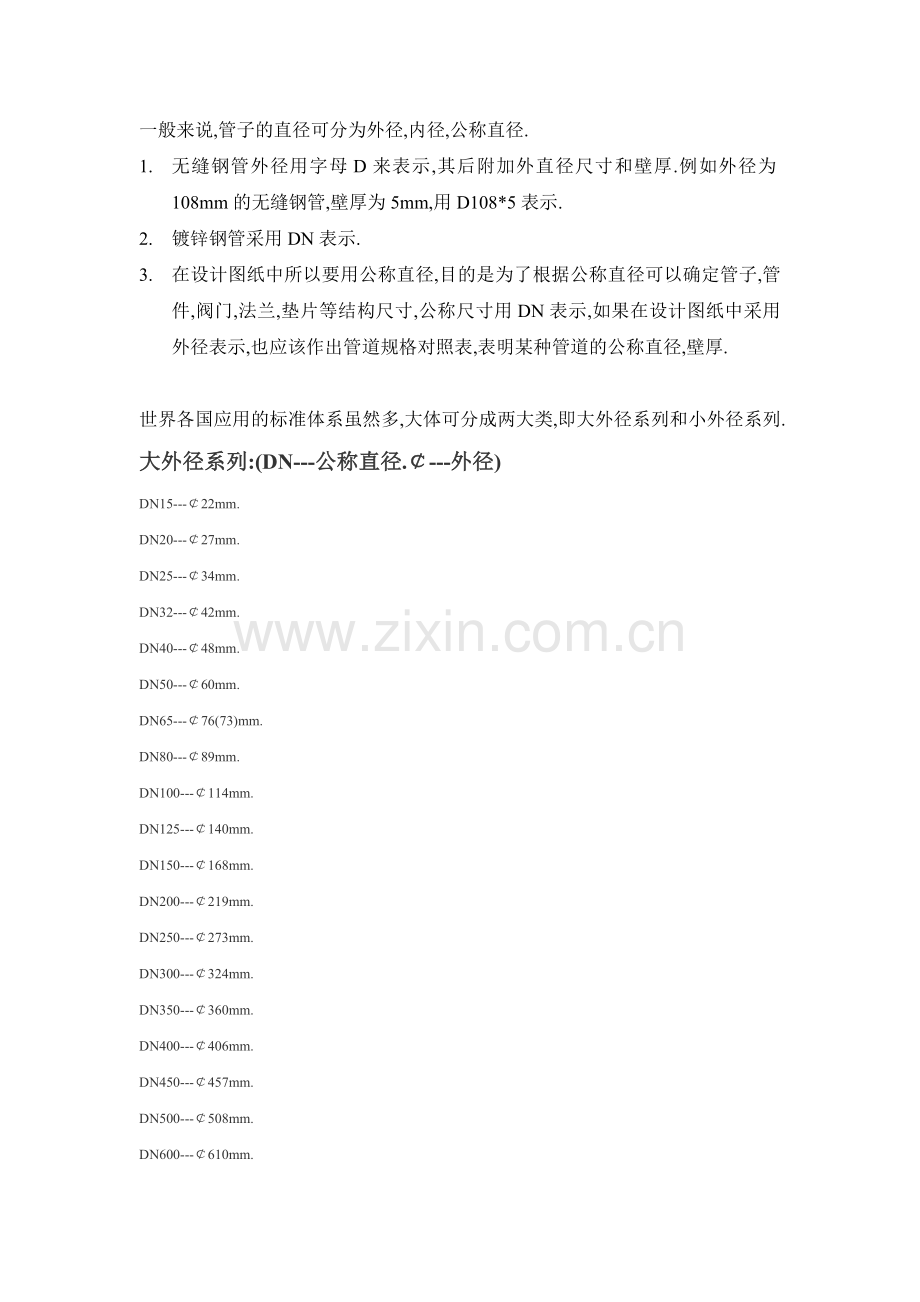

一般来说,管子的直径可分为外径,内径,公称直径.
1. 无缝钢管外径用字母D来表示,其后附加外直径尺寸和壁厚.例如外径为108mm的无缝钢管,壁厚为5mm,用D108*5表示.
2. 镀锌钢管采用DN表示.
3. 在设计图纸中所以要用公称直径,目的是为了根据公称直径可以确定管子,管件,阀门,法兰,垫片等结构尺寸,公称尺寸用DN表示,如果在设计图纸中采用外径表示,也应该作出管道规格对照表,表明某种管道的公称直径,壁厚.

世界各国应用的标准体系虽然多,大体可分成两大类,即大外径系列和小外径系列.
大外径系列:(DN---公称直径.￠---外径)
DN15---￠22mm.
DN20---￠27mm.
DN25---￠34mm.
DN32---￠42mm.
DN40---￠48mm.
DN50---￠60mm.
DN65---￠76(73)mm.
DN80---￠89mm.
DN100---￠114mm.
DN125---￠140mm.
DN150---￠168mm.
DN200---￠219mm.
DN250---￠273mm.
DN300---￠324mm.
DN350---￠360mm.
DN400---￠406mm.
DN450---￠457mm.
DN500---￠508mm.
DN600---￠610mm.
Ø 小外径系列:
DN15---￠18mm.
DN20---￠25mm.
DN25---￠32mm.
DN32---￠38mm.
DN40---￠45mm.
DN50---￠57mm.
DN65---￠73mm.
DN80---￠89mm.
DN100---￠108mm.
DN125---￠133mm.
DN150---￠159mm.
DN200---￠219mm.
DN250---￠273mm.
DN300---￠325mm.
DN350---￠377mm.
DN400---￠426mm.
DN450---￠480mm.
DN500---￠530mm.
DN600---￠630mm.
一般标准钢管都可从材料表中查得每米重量.
要是非标准钢管可通过量得实际尺寸来计算其重量.
重量=(外径-壁厚)*壁厚*π*长度*7.85
重量单位---吨.
其于单位---米.
钢管公称直径（英寸与毫米对照表1）
外径
壁厚
重量
英寸
毫米.
单位
毫米.
英寸.
公斤/米.
磅/英尺.
1/8”
10.3
10S
1.24
0.049
0.28
0.19
1/8”
10.3
STD-40
1.73
0.068
0.37
0.25
1/8”
10.3
XS-80
2.41
0.095
0.48
0.32
1/4”
13.7
10S
1.65
0.065
0.50
0.34
1/4”
13.7
STD-40
2.24
0.088
0.64
0.43
1/4”
13.7
XS-80
3.02
0.119
0.81
0.55
3/8”
17.1
10S
1.65
0.065
0.64
0.43
3/8”
17.1
STD-40
2.31
0.091
0.85
0.57
3/8”
17.1
XS-80
3.20
0.126
1.11
0.75
1/2”
21.3
5S
1.05
0.042
0.53
0.36
1/2”
21.3
10S
2.11
0.083
1.01
0.68
1/2”
21.3
STD-40
2.77
0.109
1.28
0.86
1/2”
21.3
XS-80
3.73
0.147
1.63
1.10
1/2”
21.3
160
4.78
0.188
1.97
1.33
1/2”
21.3
XXS
7.47
0.294
2.57
1.73
3/4”
26.7
5S
1.65
0.065
1.03
0.69
3/4”
26.7
10S
2.11
0.083
1.29
0.87
3/4”
26.7
STD-40
2.87
0.113
1.70
1.14
3/4”
26.7
XS-80
3.91
0.154
2.22
1.49
3/4”
26.7
160
5.56
0.219
2.93
1.97
3/4”
26.7
XXS
7.82
0.308
3.68
2.48
1”
33.4
5S
1.65
0.065
1.31
0.88
1”
33.4
10S
2.77
0.109
2.12
1.42
1”
33.4
STD-40
3.38
0.133
2.53
1.70
1”
33.4
XS-80
4.55
0.179
3.27
2.18
1”
33.4
160
6.35
0.250
4.28
2.88
1”
33.4
XXS
9.09
0.358
5.51
3.71
1 1/4”
42.2
5S
1.65
0.065
1.67
1.12
1 1/4”
42.2
10S
2.77
0.109
2.72
1.83
1 1/4”
42.2
STD-40
3.56
0.140
3.43
2.31
1 1/4”
42.2
XS-80
4.85
0.191
4.51
3.03
1 1/4”
42.2
160
6.35
0.250
5.67
3.81
1 1/4”
42.2
XXS
9.70
0.382
7.85
5.28
1 1/2”
48.3
5S
1.65
0.065
1.92
1.29
1 1/2”
48.3
10S
2.77
0.109
3.14
2.11
1 1/2”
48.3
STD-40
3.68
0.145
4.09
2.75
1 1/2”
48.3
XS-80
5.08
0.200
5.47
3.68
1 1/2”
48.3
160
7.14
0.281
7.32
4.92
1 1/2”
48.3
XXS
10.15
0.400
9.65
6.49
2”
60.3
5S
1.65
0.065
2.41
1.62
2”
60.3

2.11
0.083
3.06
2.06
2”
60.3
10S
2.77
0.109
3.97
2.67
2”
60.3

3.18
0.125
4.52
3.04
2”
60.3
STD-40
3.91
0.154
5.49
3.69
2”
60.3
XS-80
5.54
0.218
7.56
5.08
2”
60.3
160
8.74
0.344
11.23
7.55
2”
60.3
XXS
11.07
0.436
13.58
9.13
2 1/2”
73.0
5S
2.11
0.083
3.73
2.51
2 1/2”
73.0
10S
3.05
0.120
5.32
3.57
2 1/2”
73.0
30
4.78
0.188
8.12
5.46
2 1/2”
73.0
STD-40
5.16
0.203
8.72
5.86
2 1/2”
73.0
XS-80
7.01
0.276
11.52
7.74
2 1/2”
73.0
160
9.53
0.375
15.08
10.14
2 1/2”
73.0
XXS
14.02
0.552
20.60
13.84
3”
88.9
5S
2.11
0.083
4.56
3.07
3”
88.9

2.77
0.109
5.95
4.00
3”
88.9
10S
3.05
0.120
6.52
4.38
3”
88.9

3.18
0.125
6.79
4.56
3”
88.9

3.58
0.141
7.61
5.12
3”
88.9

3.96
0.156
8.38
5.63
3”
88.9
STD-40
5.49
0.216
11.41
7.67
3”
88.9
XS-80
7.62
0.300
15.43
10.37
3”
88.9
160
11.13
0.438
21.56
14.49
3”
88.9
XXS
15.24
0.600
27.96
18.79
3 1/2”
101.6
5S
2.11
0.083
5.23
3.52
3 1/2”
101.6
10S
3.05
0.120
7.49
5.03
3 1/2”
101.6
30
4.78
0.188
11.53
7.75
3 1/2”
101.6
STD-40
5.74
0.226
13.71
9.21
3 1/2”
101.6
XS-80
8.08
0.318
18.83
12.65
4”
114.3
5S
2.11
0.083
5.90
3.97
4”
114.3
10S
3.05
0.120
8.46
5.68
4”
114.3

3.18
0.125
8.81
5.92
4”
114.3

3.96
0.156
10.89
7.32
4”
114.3

4.37
0.172
11.97
8.05
4”
114.3

4.78
0.188
13.04
8.76
4”
114.3

5.16
0.203
14.03
9.43
4”
114.3

5.56
0.219
15.06
10.62
4”
114.3
STD-40
6.02
0.237
16.24
10.91
4”
114.3

6.35
0.250
17.08
11.48
4”
114.3

7.14
0.281
19.06
12.81
4”
114.3

7.92
0.312
20.99
14.11
4”
114.3
XS-80
8.56
0.337
22.55
15.15
4”
114.3
120
11.13
0.438
28.61
19.23
4”
114.3
160
13.49
0.531
33.88
22.77
4”
114.3
XXS
17.12
0.674
41.45
27.85
5”
141.3

3.96
0.156
13.55
9.11
5”
141.3

4.78
0.188
16.26
10.93
5”
141.3

5.56
0.219
18.80
12.63
5”
141.3
STD-40
6.55
0.258
21.99
14.78
5”
141.3

7.14
0.281
23.86
16.04
5”
141.3

7.92
0.312
26.32
17.69
5”
141.3
XS-80
9.53
0.375
31.28
21.02
5”
141.3
120
12.70
0.500
40.69
27.34
5”
141.3
160
15.88
0.625
49.62
33.34
5”
141.3
XXS
19.05
0.750
58.01
38.98
6”
168.3

4.37
0.172
17.84
11.99
6”
168.3

4.78
0.188
19.47
13.09
6”
168.3

5.16
0.203
20.97
14.09
6”
168.3

5.56
0.219
22.54
15.15
6”
168.3

6.35
0.250
25.62
17.22
6”
168.3
STD-40
7.11
0.280
28.55
19.19
6”
168.3

7.92
0.312
31.64
21.26
6”
168.3

8.74
0.344
34.74
23.35
6”
168.3

9.53
0.375
37.69
25.33
6”
168.3
XS-80
10.97
0.432
42.99
28.89
6”
168.3

12.70
0.500
49.23
33.08
6”
168.3
120
14.27
0.562
54.75
36.79
6”
168.3

15.88
0.625
60.30
40.52
6”
168.3
160
18.26
0.719
68.25
45.86
6”
168.3

19.05
0.750
70.85
47.61
6”
168.3
XXS
21.95
0.864
80.02
53.77
6”
168.3

22.23
0.875
80.87
54.34
8”
219.1

4.78
0.188
25.52
17.15
8”
219.1

5.16
0.203
27.50
18.48
8”
219.1

5.56
0.219
29.58
19.88
钢管公称直径（英寸与毫米对照表2）
8”
219.1
20
6.35
0.250
33.65
22.61
8”
219.1
30
7.04
0.277
37.19
24.99
8”
219.1

7.92
0.312
41.66
28.00
8”
219.1
STD-40
8.18
0.322
42.98
28.88
8”
219.1

8.74
0.344
45.80
30.78
8”
219.1

9.53
0.375
49.75
33.43
8”
219.1
60
10.31
0.406
53.62
36.03
8”
219.1

11.13
0.438
57.66
38.75
8”
219.1
XS-80
12.70
0.500
65.30
43.88
8”
219.1

14.27
0.562
72.81
48.93
8”
219.1
100
15.09
0.594
76.69
51.53
8”
219.1

15.88
0.625
80.31
54.02
8”
219.1
120
18.26
0.719
91.36
61.39
8”
219.1

19.05
0.750
94.93
63.79
8”
219.1
140
20.62
0.812
101.95
68.51
8”
219.1
XXS
22.23
0.875
108.96
73.22
8”
219.1
160
23.01
0.906
112.40
75.59
8”
219.1

25.40
1.000
122.56
82.36
10”
273.0

4.78
0.188
31.94
21.46
10”
273.0

5.16
0.203
34.43
23.14
10”
273.0

5.56
0.219
37.04
24.89
10”
273.0
20
6.35
0.250
42.18
28.34
10”
273.0

7.09
0.279
46.97
31.56
10”
273.0
30
7.80
0.307
51.53
34.63
10”
273.0

8.74
0.344
57.34
38.66
10”
273.0
STD-40
9.27
0.365
60.90
40.92
10”
273.0

11.13
0.438
72.61
48.79
10”
273.0
XS-60
12.70
0.500
82.35
55.34
10”
273.0

14.27
0.562
91.92
61.80
10”
273.0
80
15.09
0.594
96.95
65.15
10”
273.0

15.88
0.625
101.71
68.35
10”
273.0
100
18.26
0.719
115.87
77.86
10”
273.0

20.62
0.812
129.64
87.11
10”
273.0
120
21.44
0.844
134.35
90.28
10”
273.0

22.23
0.875
138.87
93.32
10”
273.0

23.83
0.938
147.91
99.39
10”
273.0
XXS-140
25.40
1.000
156.66
105.22
10”
273.0
160
28.58
1.125
174.01
116.93
10”
273.0

31.75
1.250
190.81
128.22
12”
323.8
20
6.35
0.250
50.22
33.75
12”
323.8

7.14
0.281
56.32
37.85
12”
323.8

7.92
0.312
62.32
41.88
12”
323.8
30
8.38
0.330
65.85
44.23
12”
323.8

8.74
0.344
68.60
46.10
12”
323.8
STD
9.53
0.375
74.61
50.13
12”
323.8
40
10.31
0.406
80.51
54.10
12”
323.8

11.13
0.438
86.69
58.25
12”
323.8
XS
12.70
0.500
98.42
66.14
12”
323.8
60
14.27
0.562
110.03
73.94
12”
323.8

15.88
0.625
121.81
81.85
12”
323.8
80
17.48
0.688
133.38
89.63
12”
323.8

19.05
0.750
14.62
97.18
12”
323.8

20.62
0.812
155.73
104.65
12”
323.8
100
21.44
0.844
161.48
108.51
12”
323.8

23.83
0.938
178.07
119.65
12”
323.8
XXS-120
25.40
1.000
188.80
126.87
12”
323.8

26.97
1.062
199.42
134.00
12”
323.8
140
28.58
1.125
210.18
141.23
12”
323.8

31.75
1.250
230.98
155.21
12”
323.8
160
33.32
1.312
241.10
162.01
14”
355.6
10
6.35
0.250
55.25
37.13
14”
355.6
20
7.92
0.312
68.60
46.1
14”
355.6

8.74
0.344
75.52
50.75
14”
355.6
STD-30
9.53
0.375
82.16
55.21
14”
355.6

10.31
0.406
88.68
59.59
14”
355.6
40
11.13
0.438
95.51
64.18
14”
355.6
XS
12.70
0.500
108.48
72.90
14”
355.6

14.27
0.562
121.33
81.53
14”
355.6
60
15.09
0.594
128.00
86.01
14”
355.6
80
19.05
0.750
159.71
107.32
14”
355.6
100
23.83
0.938
196.94
132.34
14”
355.6

25.40
1.000
208.92
140.39
14”
355.6

26.97
1.062
220.78
148.36
14”
355.6
120
27.79
1.094
226.93
152.49
14”
355.6
140
31.75
1.250
256.13
172.11
14”
355.6
160
35.71
1.406
284.56
191.21
16”
406.4
10
6.35
0.250
63.28
42.52
16”
406.4

7.14
0.281
71.01
47.72
16”
406.4
20
7.92
0.312
78.62
52.83
16”
406.4

8.74
0.344
86.58
58.18
16”
406.4
STD-30
9.53
0.357
94.21
63.31
16”
406.4

10.31
0.406
101.72
68.36
16”
406.4

11.13
0.438
109.59
73.64
16”
406.4
XS-40
12.70
0.500
124.55
83.69
16”
406.4

14.27
0.562
139.39
93.67
16”
406.4

15.88
0.625
154.48
103.80
16”
406.4
60
16.66
0.656
161.74
108.69
16”
406.4

17.48
0.688
169.35
113.80
16”
406.4

19.05
0.750
183.81
123.52
16”
406.4

20.62
0.812
198.15
133.15
16”
406.4
80
21.44
0.844
205.60
138.15
16”
406.4

25.40
1.000
241.06
161.98
16”
406.4
100
26.19
1.031
248.05
166.68
16”
406.4
120
30.96
1.219
289.54
194.56
16”
406.4

31.75
1.250
296.31
199.11
16”
406.4
140
36.53
1.438
336.57
226.16
16”
406.4
160
40.49
1.594
369.06
247.99
18”
457
20
7.92
0.312
88.60
59.54
18”
457

8.74
0.344
97.59
65.58
18”
457
STD
9.53
0.375
106.23
71.38
18”
457

10.31
0.406
114.72
77.09
18”
457
30
11.13
0.438
123.62
83.07
18”
457
XS
12.70
0.500
140.56
94.45
18”
457
40
14.27
0.562
157.38
105.75
18”
457

15.88
0.625
174.50
117.25
18”
457

17.48
0.688
191.38
128.60
18”
457
60
19.05
0.750
207.82
139.65
18”
457
80
23.83
0.938
257.13
172.78
18”
457

25.40
1.000
273.08
183.50
18”
457

26.97
1.062
288.91
194.14
18”
457

28.58
1.125
305.01
204.96
18”
457
100
29.36
1.156
312.76
210.16
18”
457

30.18
1.188
320.88
215.62
18”
457

31.75
1.250
336.33
226.00
18”
457
120
34.93
1.375
367.25
246.78
18”
457
140
39.67
1.562
412.40
277.12
18”
457
160
45.24
1.781
464.03
311.81
20”
508

8.74
0.344
108.70
73.04
20”
508
STD-20
9.53
0.375
118.33
79.51
20”
508

10.31
0.406
127.82
85.89
20”
508

11.13
0.438
137.76
92.57
20”
508
XS-30
12.70
0.500
156.70
105.3
20”
508

14.27
0.562
175.51
117.94
20”
508
40
15.09
0.594
185.28
124.50
20”
508

15.88
0.625
194.67
130.81
20”
508

17.48
0.688
213.59
143.53
20”
508

19.05
0.750
232.03
155.92
20”
508
60
20.62
0.812
250.34
168.22
20”
508

25.40
1.000
305.35
205.18
20”
508
80
26.19
1.031
314.33
211.22
20”
508

30.18
1.188
359.22
241.38
20”
508

31.75
1.250
376.66
253.10
20”
508
100
32.54
1.281
385.40
258.97
20”
508
120
38.10
1.500
445.97
299.67
20”
508
140
44.45
1.750
513.27
344.90
20”
508
160
50.01
1.969
570.54
383.38
22”
559

8.74
0.344
119.80
80.5
22”
559
STD-20
9.53
0.375
130.44
87.65
22”
559
XS-30
12.70
0.500
172.83
116.14
22”
559

15.88
0.625
214.84
144.37
22”
559

17.48
0.688
235.79
158.44
22”
559

19.05
0.750
256.23
172.18
22”
559

20.62
0.812
276.54
185.83
24”
610

8.74
0.344
130.90
87.96
24”
610
STD-20
9.53
0.375
142.55
95.79
24”
610
XS
12.70
0.500
188.96
126.98
24”
610
30
14.27
0.562
211.76
142.30
24”
610

15.88
0.625
233.02
157.93
24”
610
40
17.48
0.688
258.00
173.37
24”
610

19.05
0.750
280.43
188.44
24”
610

20.62
0.812
302.73
203.42
24”
610
60
24.61
0.969
358.87
241.15
24”
610

25.40
1.000
369.89
248.55
24”
610

26.97
1.062
391.69
263.20
24”
610

30.18
1.188
435.90
292.91
24”
610
80
30.96
1.219
442.86
297.59
24”
610
100
38.89
1.531
553.26
371.72
24”
610
120
46.02
1.812
646.52
434.44
24”
610
140
52.37
2.062
727.45
488.82
26”
660
STD
9.53
0.375
154.42
103.77
26”
660
XS-20
12.70
0.500
204.78
137.61
26”
660

17.48
0.688
279.77
188.00
26”
660

19.05
0.750
304.15
204.38
28”
711
STD
9.53
0.375
166.52
118.90
28”
711
XS-20
12.70
0.500
220.91
148.44
28”
711

17.48
0.688
301.98
202.92
28”
711

19.05
0.750
328.35
220.64
30”
762
STD
9.53
0.375
178.63
120.03
30”
762
XS-20
12.70
0.500
237.05
159.29
32”
813
STD
9.53
0.375
190.74
128.17
32”
813
XS-20
12.70
0.500
253.18
170.13
34”
864
STD
9.53
0.375
202.84
136.30
34”
864
XS-20
12.70
0.500
269.31
180.97
36”
914
STD
9.53
0.375
214.71
144.28
36”
914
XS-20
12.70
0.500
285.13
191.60
38”
965
STD
9.53
0.375
226.82
152.42
38”
965
XS
12.70
0.500
301.27
202.44
40”
1016
STD
9.53
0.375
238.93
160.55
40”
1016
XS
12.70
0.500
317.40
213.28
42”
1067
STD
9.53
0.375
251.04
168.69
42”
1067
XS
12.70
0.500
333.54
224.13
44”
1118
STD
9.53
0.375
263.14
176.82
44”
1118
XS
12.70
0.500
349.67
234.92
46”
1168
STD
9.53
0.375
275.01
184.80
46”
1168
XS
12.70
0.500
365.49
245.59
48”
1219
STD
9.53
0.375
287.12
192.93
48”
1219
XS
12.70
0.500
381.62
256.43
52”
1321

9.53
0.375
311.33
209.20
52”
1321

12.70
0.500
413.89
278.12
56”
1422

9.53
0.375
335.31
225.32
56”
1422

12.70
0.500
445.84
299.59
60”
1524

9.53
0.375
359.52
241.50
60”
1524

12.70
0.500
478.11
321.27
64”
1626

9.53
0.375
383.74
257.86
64”
1626

12.70
0.500
510.38
342.96
68”
1727

12.70
0.500
542.33
364.43
72”
1829

12.70
0.500
574.60
386.11
76”
1930

12.70
0.500
606.55
407.58
80”
2032

14.27
0.562
717.23
481.95
公称外径
Nominal Diameter
外径
Outside Diameter(mm)
厚度（mm）
Nomial Wall Thickness
N.B
NPS
SCH5S
SCH10S
SCH40S
8
1/4″
13.72

1.65
2.24
10
3/8″
17.15

1.65
2.31
15
1/2″
21
