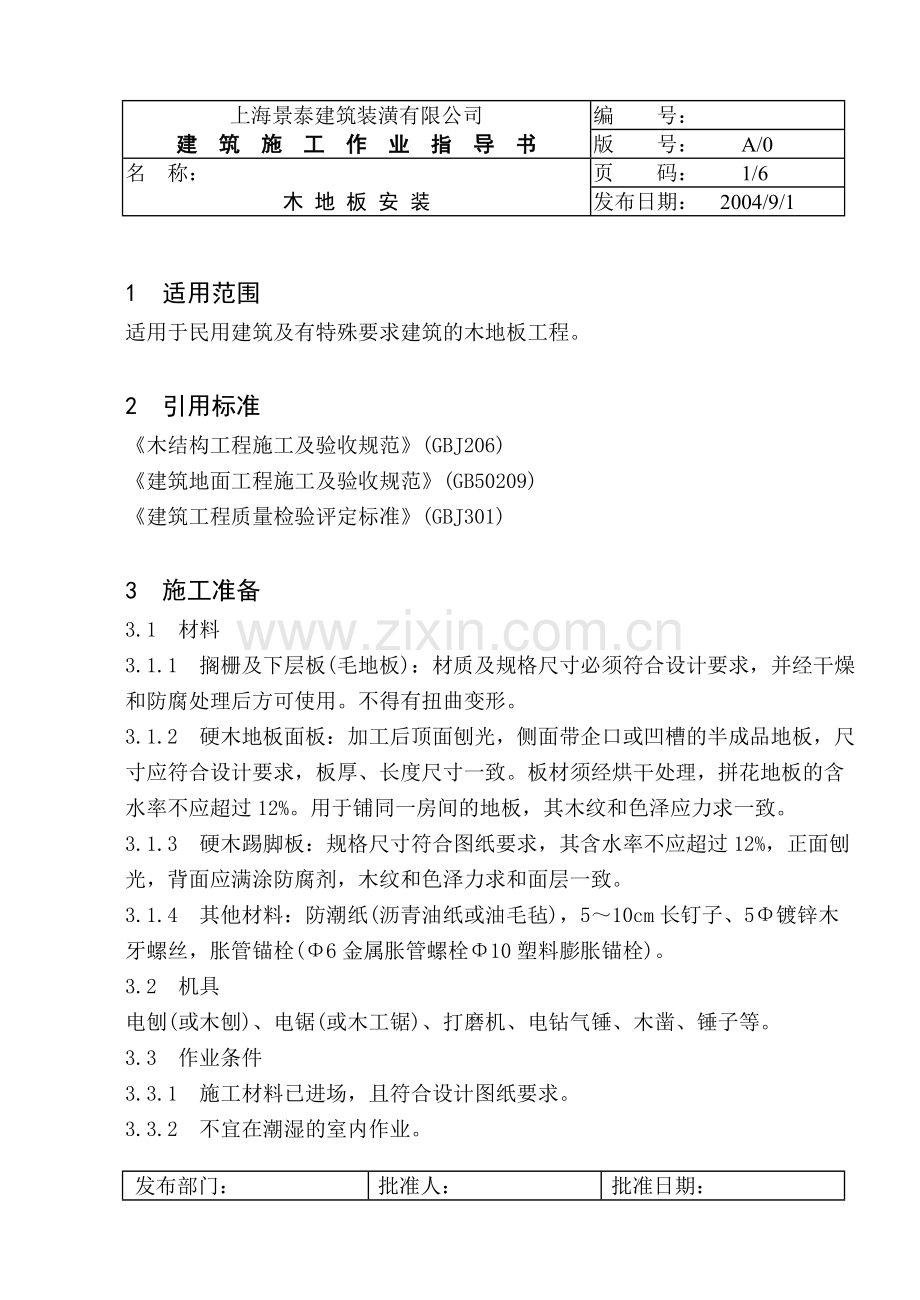

木地板安装指导书.doc

上海景泰建筑装潢有限公司
编 号：
建 筑 施 工 作 业 指 导 书
版 号： A/0
名 称：
页 码： 6/6
木 地 板 安 装
发布日期： 2004/9/1

1 适用范围
适用于民用建筑及有特殊要求建筑的木地板工程。

2 引用标准
《木结构工程施工及验收规范》(GBJ206)
《建筑地面工程施工及验收规范》(GB50209)
《建筑工程质量检验评定标准》(GBJ301)

3 施工准备
3.1 材料
3.1.1 搁栅及下层板(毛地板)：材质及规格尺寸必须符合设计要求，并经干燥和防腐处理后方可使用。不得有扭曲变形。
3.1.2 硬木地板面板：加工后顶面刨光，侧面带企口或凹槽的半成品地板，尺寸应符合设计要求，板厚、长度尺寸一致。板材须经烘干处理，拼花地板的含水率不应超过12%。用于铺同一房间的地板，其木纹和色泽应力求一致。
3.1.3 硬木踢脚板：规格尺寸符合图纸要求，其含水率不应超过12%，正面刨光，背面应满涂防腐剂，木纹和色泽力求和面层一致。
3.1.4 其他材料：防潮纸(沥青油纸或油毛毡)，5～10cm长钉子、5Φ镀锌木牙螺丝，胀管锚栓(Φ6金属胀管螺栓Φ10塑料膨胀锚栓)。
3.2 机具
电刨(或木刨)、电锯(或木工锯)、打磨机、电钻气锤、木凿、锤子等。
3.3 作业条件
3.3.1 施工材料已进场，且符合设计图纸要求。
3.3.2 不宜在潮湿的室内作业。
3.3.3 门窗玻璃安装好。
3.3.4 木搁栅要做防腐处理。
3.3.5 板条应检查挑选，有节疤、劈裂、弯曲及加工不符和要求的不能使用。
3.3.6 拼花地板应先试拼，找方。
3.3.7 在墙体四周弹好+50cm水平线。
3.4 施工人员要求专业施工人员

4 操作工艺
4.1 首层长条地板的铺钉
4.1.1 首层木地板一般采用空铺方法施工。它是由沿缘木搁栅、企口板组成。首先在沿缘木两端钻孔，用胀管锚栓安装在地墙上，并在沿缘木上划出各搁栅的中线，在搁栅的两端也划出中线，再依次摆正各条搁栅。两边搁栅离墙面留30mm的缝隙。搁栅的表面应平直，当顶面不平时，可用经过防腐处理的垫木垫平，并将其钉牢在沿缘木上。为防止搁栅走动，应在固定好的木搁栅表面临时钉设木拉条，搁栅之间钉上交叉撑。同一行交叉撑要对齐然后开始从墙的一边钉企口板，靠墙的一块板应离开墙有10～15mm的缝隙。以后逐块排紧。用钉从板凹角处斜向钉入，钉长为板厚的2～2.5倍，钉头要打扁，企口板要钉牢、排紧。排板时，应注意使板面向上(即木材年轮弧拱向下)。钉到最后一块企口板时，因无法斜向钉，可用明钉钉牢，钉头要打扁，用钉撞撞入板内3mm左右。
4.1.2 企口板的接头要在搁栅中间，各接头要互相错开，板与板之间应尽量排紧。搁栅上临时固定的木条，应随钉企口板随时拆去。
4.1.3 若铺设双层板，其下层板(即毛地板)应与搁栅成30°或45°斜向钉牢，板缝不大于3mm。钉完后用直尺校正、刨平，以保证与企口板密贴。下层板完成后，在上面干铺一层防潮纸，然后铺钉企口板。
4.2 楼层长条木地板的铺钉
楼层长条木地板的铺设通常采用实铺方法施工。铺钉时应先在楼板上弹出各搁栅位置中线，在混凝土楼板上钻孔，用膨胀螺栓安装搁栅，再在搁栅之间放入干炉渣或其他保温材料，并加以夯实，然后从墙的一边开始逐块铺钉长条木地板，方法同上。
4.3 拼花木地板的铺钉
4.3.1 拼花木地板搁栅的铺设步骤同上。
4.3.2 下层板与搁栅成45°或30°方向铺钉每一相交出钉2个钉。下层板一般可用明钉，钉长为板厚的2.5倍，下层板与墙面应留10～20mm的缝隙。
4.3.3 下层板钉好后，清扫干净，铺设防潮纸一层，就可铺钉硬木地板。为使地板图案匀称，一般应在房间中央画出图案，弹上墨线从中央向四边铺钉。有镶边的图案，应先钉镶边部分，再从中央向四边铺钉，各块木板要相互排紧。对于企口缝的硬木地板，钉长为板厚2～2.5倍，从板的侧边斜向钉入毛地板中，钉头不要露出；当木板长度小于30cm时，侧边应钉2个钉，长度大于30cm时应钉3个钉。板的两端应各一个钉固定。硬木地板拼缝除企口外，尚有槽口缝，应在凹槽内设嵌榫。
4.4 木地板铺贴
4.4.1 采用粘结材料木地板(包括长条板和拼花板)，要求基层表面平整、清洁、干燥。
4.4.2 用沥青玛碲脂铺木地板前，应预先在基层上涂刷一层冷底子油，然后将沥青玛碲脂涂上基层面，厚度约2mm，涂刷要均匀。木板底也薄涂一层玛碲脂，随涂随贴，要一次就位准确。
4.4.3 用胶粘剂铺木地板时，在基层表面涂一层1mm厚的胶粘剂，木板底涂0.5mm，约5mm左右即可铺贴。已铺好的木地板应随时加压，使之粘接牢固。
4.4.4 铺贴木地板，其相邻两块板的高差不应超过+1.5，－1.0mm，否则应予重铺。铺贴时溢出板面的沥青玛碲脂或胶粘剂应即刮去。
4.4.5 待玛碲脂或胶粘剂完全凝结后，方可进行木地板面刨光。
4.5 地板刨光
地板刨光宜采用刨光机，长条地板应顺纹刨，拼花地板应与纹成45斜刨。刨光机不宜走得太快，刨口不要过大，要多走几遍。刨光机不用时应先提起再关闭，防止啃咬地面；机器刨不到的地方要用手刨，并用细刨净面。地板刨平后，应采用地板磨光机磨光，所用砂布应先粗后细，砂布应绷紧绷平，磨光方向及角度与刨光方向相同。
4.6 踢脚板安装
木地板的房间，四周应设木踢脚板，踢脚板应预先刨光，在靠墙的一面开成凹槽，并每搁1米钻直径6毫米的通风孔，每隔75cm用胀管锚栓安装一块防腐木块，再把踢脚板用明钉钉牢在防腐木块上，钉头打扁撞入板内。踢脚板板面要垂直，上口呈水平线，在踢脚板与地板交角处，钉上三角木条，以盖住缝隙。踢脚板在墙的阴阳交角处，应将板接头锯45°，踢脚板接头应在防腐木块上。

5 质量标准
5.1 保证项目
5.1.1 木材的材质和铺设时的含水率必须符合《木结构工程施工及验收规范》 (GBJ206)的有关规定。检验方法：检查测定记录。
5.1.2 搁栅、下层板和垫木等必须做防腐处理。木搁栅安装必须牢固、平直。在混凝土基层上铺设木搁栅，其间距和稳固方法必须符合设计要求。检验方法：观察、脚踩和检查施工记录。
5.1.3 各种木质板面层必须铺钉牢固无松动，粘结牢固无空鼓。检验方法：观察脚踩或用小锤轻击的检查。
注：空鼓面积不大于单块板块面积的1/8，且每间不超过抽查总数的5%者可不计。
5.2 基本项目
5.2.1 木地板面层刨平磨光，无刨痕、毛刺等现象；图案清晰；清油面层颜色均匀一致。检验方法：观察、手摸检查。
5.2.2 长条木地板面层缝隙严密，接头位置错开，表面洁净；拼花木地板面层接缝对齐，粘、钉严密，缝隙宽度均匀一致，表面洁净，粘结无溢胶。检验方法：观察检查。
5.2.3 踢脚线表面光滑、接缝严密、高度、出墙厚度一致、与表面的缝隙宽度不超过1mm，且不多于2处。检验方法：观察和尺量检查。

6 施工注意事项
6.1 应避免的质量通病
6.1.1 行走时有响声：钉板前先检查搁栅是否垫平、垫实，胀管锚栓是否上紧，人踩搁栅检查无响声后方可铺钉面层地板。
6.1.2 拼缝不严：铺钉地板时企口要插严钉牢，施工时严格控制拼缝。
6.1.3 铺钉时注意木板与墙、木板与木板碰头缝的处理，按规定要求留缝；不应硬挤，防止地板受潮起拱。
6.1.4 铺设席纹或人字地板时注意弹线、套方、找规矩。
6.1.5 刨地板时吃力不应过深，行走速度不应过快，防止产生戗茬；刨光机的刨刀应勤磨。
6.1.6 木搁栅与地面和墙接触应进行防腐处理。
6.1.7 填塞的保温材料一定要干燥，要塞实。
6.1.8 木地板铺筑中和竣工后，必须避免水湿，特别是沥青铺贴的地板，以免地板受潮变形和松脱。
6.2 成品保护
6.2.1 地板材料应码放整齐，使用时轻拿轻放，不可乱扔乱堆，以免碰坏边角。
6.2.2 铺设地板时，不应损坏墙面抹灰层。
6.2.3 在地板上操作应穿软底鞋，且不得在板面上敲打、抛掷，防止损坏面层。
6.2.4 地板施工时应注意周围环境及温度、湿度变化。施工完毕及时覆盖塑料薄膜，防止开裂和变形。
6.2.5 地板磨光后及时涂刷涂料和打蜡。
6.2.6 通水后注意管道和接头，防止渗漏，污染地板。
6.3 安全措施
6.3.1 参加操作人员必须经防火、防爆、防毒安全教育后方可参加操作。
6.3.2 施工房间必须空气流通，应打开门窗，通风换气。
6.3.3 施工房间内必须设有足够的消防用具，如砂箱，灭火器等。
6.3.4 绝对禁止在施工房间内吸烟，以防引起火灾。

7 质量记录
7.1班组自检互检
7.2木地板安装质量检验评定表

8 相关资料
8.1木地板出厂质量证明书
发布部门：

批准人：

批准日期：
