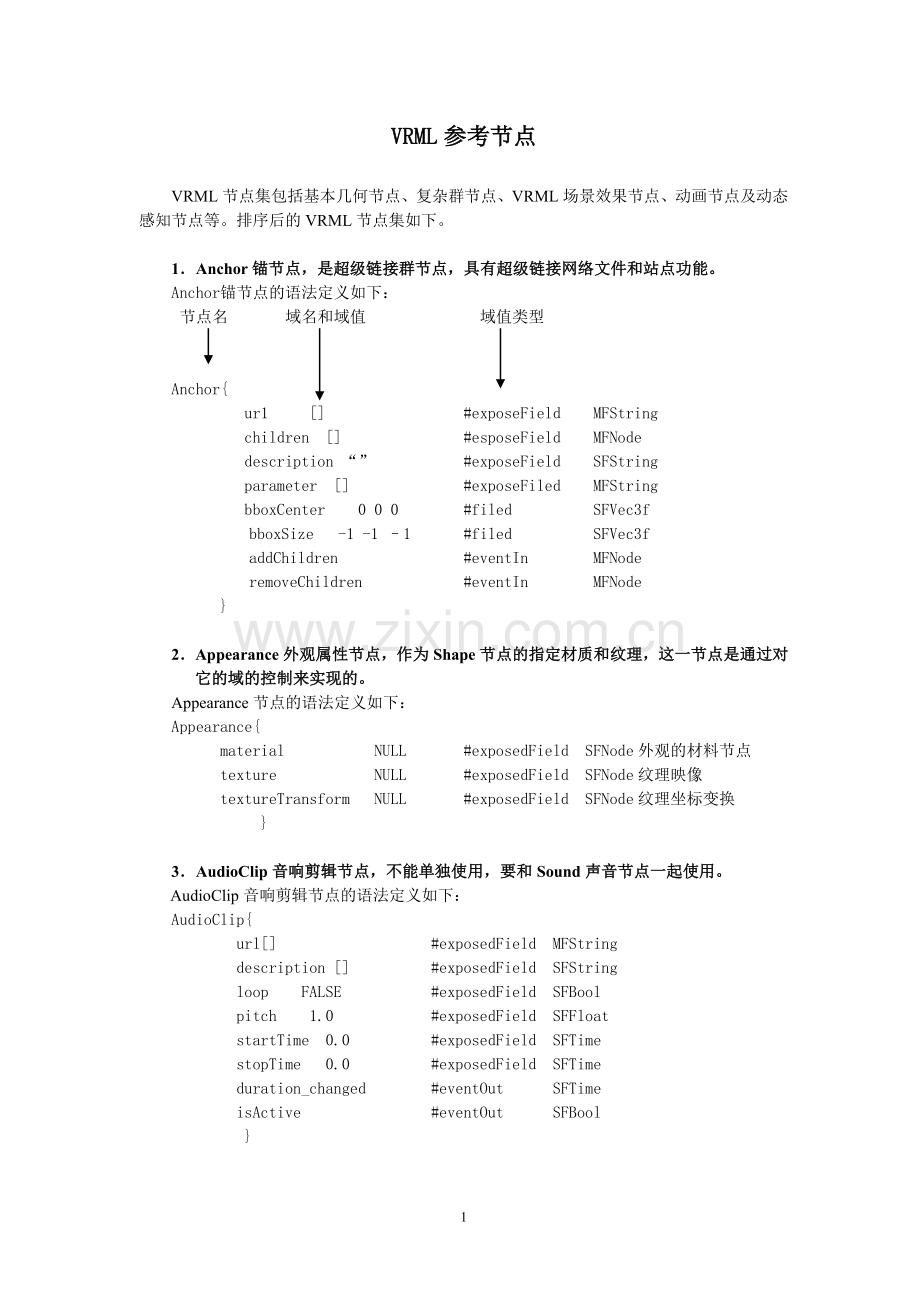

VRML参考节点

VRML节点集包括基本几何节点、复杂群节点、VRML场景效果节点、动画节点及动态感知节点等。排序后的VRML节点集如下。

1．Anchor锚节点，是超级链接群节点，具有超级链接网络文件和站点功能。
Anchor锚节点的语法定义如下：
节点名 域名和域值 域值类型

Anchor{
ur1 [] #exposeField MFString
children [] #esposeField MFNode
description “” #exposeField SFString
parameter [] #exposeFiled MFString
bboxCenter 0 0 0 #filed SFVec3f
bboxSize -1 -1 –1 #filed SFVec3f
addChildren #eventIn MFNode
removeChildren #eventIn MFNode
}

2．Appearance外观属性节点，作为Shape节点的指定材质和纹理，这一节点是通过对它的域的控制来实现的。
Appearance节点的语法定义如下：
Appearance{
material NULL #exposedField SFNode外观的材料节点
texture NULL #exposedField SFNode纹理映像
textureTransform NULL #exposedField SFNode纹理坐标变换
}

3．AudioClip音响剪辑节点，不能单独使用，要和Sound声音节点一起使用。
AudioClip音响剪辑节点的语法定义如下：
AudioClip{
url[] #exposedField MFString
description [] #exposedField SFString
loop FALSE #exposedField SFBool
pitch 1.0 #exposedField SFFloat
startTime 0.0 #exposedField SFTime
stopTime 0.0 #exposedField SFTime
duration_changed #eventOut SFTime
isActive #eventOut SFBool
}

4．Background背景节点，是天空、大地及室内立体空间背景节点。
Background背景节点的语法定义如下：
Background{
skyColor [0.0 0.0 0.0] #exposedField MFColor
skyAngle [ ] #exposedField MFFloat
groundColor [0.0 0.0 0.0] #exposedField MFColor
groundAngle [ ] #exposedField MFFloat
frontUrl [ ] #exposedField MFString
backUrl [ ] #exposedField MFString
leftUrl [ ] #exposedField MFString
rightUrl [ ] #exposedField MFString
topUrl [ ] #exposedField MFString
bottomUrl [ ] #exposedField MFString
set_bind #eventIn SFBool
isBound #eventOut SFBool
}

5．Billboard广告牌节点，是广告牌群节点。
Billboard广告牌节点的语法定义如下：
Billboard {
axisOfRotation 0 1 0 # exposedField SFVec3f
children [] # exposedField MFNode
bboxCenter 0 0 0 #field SFVec3f
bboxSize -1 –1 -1 #field SFVec3f
addChildren #eventIn MFNode
removeChildren # eventIn MFNode
}

6．Box 盒子节点，是基本几何模型节点。
Box盒子节点的语法定义如下：
Box{
size 2.0 2.0 2.0 #field SFVec3f
#定义了一个立方体的宽、高、深
}

7．Collision碰撞节点，是碰撞传感器节点。
Collision碰撞传感器节点的语法定义如下：
Collision {
children [ ] #exposedField MFNode
collide TRUE #exposedField SFBool
proxy NULL #field SFNode
bboxCenter 0.0 0.0 0.0 #field SFVec3f
bboxSize -1.0 –1.0 –1.0 #field SFVec3f
collideTime #eventOut SFTime
addChildren #eventIn MFNode
removeChildren #eventIn MFNode
}

8．Color颜色节点。
Color颜色节点的语法定义如下：
Color {
color [] #exposedField MFColor
}

9．ColorInterpolator颜色插补器节点，是控制颜色变换的动态节点。
ColorInterpolator颜色插补器节点的语法定义如下：
ColorInterpolator{
key [] #exposedField MFFloat
keyValue [] #exposedField MFColor
set_fraction #eventIn SFFloat
value_changed #eventOut SFColor
}

10．Cone圆锥体节点，是基本几何模型节点。
Cone圆锥体节点的语法定义如下：
Cone{
bottomRadius 1.0 #field SFFloat
height 2.0 #field SFFloat
side TRUE #field SFBool
bottom TRUE #field SFBool
}

11．CoordinateInterpolator坐标插补器节点，是控制坐标变换的动态节点。
CoordinateInterpolator坐标插补器节点的语法定义如下：
CoordinateInterpolator{
key [] #exposedField MFFloat
keyValue [] #exposedField MFVec3f
set-fraction #eventIn SFFloat
value-changed #eventOut MFVec3f
}

12．CylinderSensor圆柱检测器节点，是单轴旋转型传感器节点。
CylinderSensor圆柱检测器节点的语法定义如下：
CylinderSensor {
enabled TRUE #exposedField SFBool
autoOffset TRUE #exposedField SFBool
offset 0 #exposedField SFFloat
maxAngle -1 #exposedField SFFloat
minAngle 0 #exposedField SFFloat
diskAngle 0.262 #exposedField SFFloat
isActive #eventOut SFBool
trackPoint_changed #eventOut SFVec3f
rotation_changed #eventOut SFRotation
}

13．Cylinder圆柱体节点，是基本几何模型节点。
Cylinder圆柱体节点的语法定义如下：
Cylinder{
radius 1.0 #field SFFloat圆柱体的半径
height 2.0 #field SFFloat圆柱体的高
top TRUE #field SFBool圆柱体的顶部
bottom TRUE #field SFBool圆柱体的底部
side TRUE #field SFBool圆柱体的曲面
}

14．DirectionalLight定向光源节点，是VRML场景效果节点。
DirectionalLight定向光源节点的语法定义如下：
DirectionalLight {
ambientIntensity 0.0 #exposedField SFFloat
direction 0 0 -1 #exposedField SFVec3f
color 1.0 1.0 1.0 #exposedField SFColor
intensity 1.0 #exposedField SFFloat
on TRUE #exposedField SFBool
}

15．ElvationGrid海拔栅格节点，是创建复杂立体空间造型的节点。
ElevationGrid海拔栅格节点的语法定义如下：
ElevationGrid{
xDimension 0 #field SFInt32
xSpacing 0.0 #field SFFlost
zDimension 0 #field SFInt32
zSpacing 0.0 #field SFFloat
height[] #field MFFloat
color NULL #exposedField SFNode
ColorPerVertex TRUE #field SFBool
normal NULL #exposedField SFNode
normalPerVertex TRUE #field SFBool
texCoord NULL #exposedField SFNode
ccw TRUE #field SFBool
solid TRUE #field SFBool
creaseAngle 0.0 #field SFFloat
set_height #eventIn MFFloat
}

16．EXTERNPROTO创建用户外部定义的新节点。
EXTERNPROTO创建用户外部定义的新节点的语法定义如下：
关键字 外部新节点名

EXTERNPROTO nodename[
#And any number of: 以下域或事件由用户定义任意多个
域或事件 域值类型 域或事件名

field fieldTypeName fieldName
exposedField fieldTypeName fieldName
eventIn eventInTypeName eventInName
eventOut eventOutTypeName eventOutName
]“VRML外部文件名 #某新节点名”或url or [urlList]

17．Extrusion挤出造型节点，是VRML中最重要、最有用的节点。
Extrusion挤出造型节点的语法定义如下：
Extrusion{
crossSection[ #field MFVec2f
1.0 1.0, 1.0 -1.0
-1.0 -1.0,-1.0 1.0
1.0 1.0
]
spine[ #field MFVec3f
0.0 0.0 0.0,
0.0 1.0 .0.0
]
scale 1.0 1.0 #field MFVec2f
orientation 0.0 0.0 1.0 0.0 #field MFRotation
beginCap TRUE #field SFBool
endCap TRUE #field SFBool
ccw TRUE #field SFBool
solid TRUE #field SFBool
convex TRUE #field SFBool
creaseAngle 0.0 #field SFFloat
set_spine #eventIn MFVec3f
set_crossSection #eventIn MFVec2f
set_scale #eventIn MFVec2f
set_orientation #eventIn MFRotation
}

18．Fog雾节点，用于空间大气场景的一种自然现象的描绘。
Fog雾化节点的语法定义如下：
Fog {
color 1.0 1.0 1.0 #exposedFiled SFColor
fogType “LINEAR” #exposedFiled SFFloat
visibilityRange 0.0 #exposedFiled SFString
set_bind # eventIn SFBool
isBound # eventOut SFBool
}

19．FontStyle 节点，用于字体风格设置的描述
FontStyle字体风格设置的语法定义如下：
FontStyle{
family "SERIF" #field SFString
size 1.0 #field SFFloat
spacing 1.0 #field SFFloat
style "PLAIN" #field SFString
justify "BEGIN"l horizontal TRUE #field SFString
leftToRight TRUE #field SFBool
topToBottom TRUE #field SFBool
language "" #field SFString
}
20．Group编组节点，是基本型群节点，可以组合基本几何造型和复杂造型。
Group编组节点的语法定义如下：
Group{
children [] #exposedField MFNode
bboxCenter 0.0.0.0.0.0 #field SFVec3f
bboxSize -1.0-1.0-1.0 #field SFVec3f
addChildren #eventIn MFNode
removeChildren #eventOut MFNode
}

21．ImageTexture图像纹理节点，是VRML立体空间造型外观效果节点。
ImageTexture图像纹理节点的语法定义如下：
节点名 名和域值 域值类型

ImageTexture {
url [] #exposeField MFString
repeatS TRUE #field SFBool
repeaT TRUE #field SFBool
}

22．IndexedLineSet线节点，是VRML复杂造型节点。
IndexedLineSet线节点的语法定义如下：
IndexedLineSet{
coord NULL #exposedField SFNode
coordIndex [ ] #field MFInt32
color NULL #exposedField SFNode
colorIndex [ ] #field MFInt32
colorPerVertex TURE #field SFBool
set_coordIndex #eventIn MFInt32
set_colorIndex #eventIn MFInt32
}

23．IndexFaceSet面节点，属于复杂造型节点范畴。
IndexedFaceSet面节点的语法定义如下：
IndexedFaceSet{
coord NULL #exposedField SFNode
coordIndex[] #field MFInt32
texCoord NULL #exposedField SFNode
texCoordIndex [] #field MFInt32
color NULL #exposedField SFNode
colorIndex [] #field MFInt32
colorPerVertex TRUE #field SFBool
normal NULL #exposedField SFNode
normalIndex [] #field MFInt32
normalPerVertex TRUE #field SFBool
ccw TRUE #field SFBool
convex TRUE #field SFBool
solid TRUE #field SFBool
creaseAngle 0.0 #field SFFloat
set_coordIndex #eventIn MFInt32
set_texCoordIndex #eventIn MFInt32
set_colorIndex #eventIn MFInt32
set_normalIndex #eventIn MFInt32
}

24．Inline内联节点，是引入型群节点。
Inline内联节点的语法定义如下：
Inline { url [] #exposedField MFString
bboxCenter 0 0 0 #field SFVec3f
bboxSize -1 –1 –1 # field SFVec3f
}

25．IS语法建立了一种从接口到节点体的一个连接。
IS语句的格式如下：
fieldname IS interfaceItem

26．LOD细节层次节点，是分级型群节点。
LOD细节层次节点的语法定义如下：
LOD{ level [] #exposedField MFNode
center 0 0 0 #field SFVec3f
range [] #field MFFloat
}

27．Material材料节点，作为Shape模型节点的子节点。
Material材料节点的语法定义如下：
Material{
diffuseColor 0.8 0.8 0.8 #exposedField SFColor材料的漫反射颜色
ambientIntensify 0.2 #exposedField SFColor有多少环境光被该表面反射
specularColor 0 0 0 #exposedField SFColor物体镜面反射光线的颜色
emissiveColor 0 0 0 #exposedField SFColor发光物体产生的光的颜色
shininess 0.2 #exposedField SFFloat造型外观材料的亮度
transparency 0 #exposedField SFFloat物体的透明度
}

28．MovieTexture影像文件节点，是VRML的场景效果节点。
MovieTexture影像文件节点的语法定义如下：
MovieTexture {
url [ ] #exposedField MFString
loop FALSE #exposedField SFBool
speed 1.0 #exposedField SFFloat
startTime 0 #exposedField SFTime
stopTime 0 #exposedField SFTime
repeatS TURE #field SFBool
repeatT TURE #field SFBool
duration_changed #eventOut SFTime
isActive #eventOut SFBool
}

29．NavigationInfo导航信息节点，是控制浏览者功能的节点。
NavigationInfo导航信息节点的语法定义如下：
节点名 域和域值 域值类型

NavigationInfo {
avatarSize [0.25,1.6,0.75] #exposedField MFFLoat
headlight TRUE #exposedField SFBlool
type [“WALK”，“ANY”] #exposedField MFString
speed 1.0 #exposedField SFFloat
visibilityLimit 0.0 #exposedField SFFloat
set_bind #eventIn SFBool
isBound #eventOut SFBool
}

30．Normal法向量节点。
Normal法向量节点的语法定义如下：
Normal {
vector [] #exposedField MFFloat
}

31．NormalInterpolator法线插补器节点，是控制向量变换的动态节点。
NormalInterpolator法线插补器节点的语法定义如下：
NormalInterpolator {
key [] #exposedField MFFloat
keyValue [] #exposedField MFVec3f
set-fraction #eventIn SFFloat
value-changed #eventOut MFVec3f
}

32．OrientationInterpolator朝向插补器节点，是控制方位变换的动态节点。
OrientationInterpolator朝向插补器节点的语法定义如下：
OrientationInterpolator {
key [] #exposedField MFFloat
keyValue [] #exposedField MFVec3f
set-fraction #eventIn SFFloat
value-changed #eventOut MFVec3f
}

33．PlaneSensor平面检测器节点，是平面移动型传感器节点。
PlaneSensor平面检测器节点的语法定义如下：
PlaneSensor {
enabled TRUE #exposedField SFBool
autoOffset TRUE #exposedField SFBool
offset 0 0 0 #exposedField SFVec3f
maxPosition -1 –1 #exposedField SFVec2f
minPosition 0 0 #exposedField SFVec2f
isActive #eventOut SFBool
trackPoint_changed #eventOut SFVec3f
translation_changed #eventOut SFVec3f
}

34．PointLight点光源节点，是VRML场景效果节点。
PointLight 点光源节点的语法定义如下：
PointLight {
location 0.0.0.0.0.0 #exposedField SFVec3f
radius 100.0 #exposedField SFFloat
intensity 1.0 #exposedField SFFloat
ambientIntensity 0.0 #exposedField SFFloat
color 1.0 1.0 1.0 #exposedField SFColor
attenuation 1.0 0.0 0.0 #exposedField SFVec3f
on TRUE #exposedField SFBool
}

35．PointSet点节点，是复杂造型节点。
PointSet点节点的语法定义如下：
点节点名 域名 域值 域值类型

PointSet {
color NULL #exposedField SFNode
coord NULL #exposedField SFNode
}

36．PositionInterpolator位置插补器节点，是控制位置变换的动态节点。
PositionInterpolator位置插补器节点的语法定义如下：
PositionInterpolator {
key[] #exposedField MFFloat
keyValue[] #exposedField MFVec3f
set-fraction #eventIn SFFloat
value-changed #eventOut SFVec3f
}

37．PROTO创建用户新节点，用户根据软件开发的需要设计自己的新节点。
PROTO创建用户新节点的语法定义如下：
关键字 新节点名

PROTO nodename[
#And any number of: 以下域或事件由用户定义任意多个
域或事件 域值类型 或事件名 域的初值
