长途光缆线路工程设计勘察工作细则

1 总则
1.1 本细则适用于长途光缆线路设计工程新建、扩建、改建初步设计或施工图设计的勘察工作。
1.2 勘察工作是工程设计的重要阶段，勘察资料是编制设计文件的基础资料，也是确定工程设计最佳方案，降低工程造价，提高技术经济效益的依据。
1.3 勘察工作要认真贯彻各项方针、政策，执行国家计委、建设部、邮电部及当地电信管理部门等有关基本建设管理的规定。
1.4 工程设计必须严格遵守基本建设程序，初步设计的勘察工作依据是工程设计任务书或建设单位的设计委托书；施工图设计的勘察工作依据是经过批准的工程初步设计文件或工程会审纪要及其他批复文件。
1.5 在现场勘察中要认真作好调查研究，及时整理收集到的资料，随时总结工作中的经验教训，如果发现与设计任务书有较大出入的问题时，应逐级汇报，给予重新审定，保证勘察工作的顺利进行。

2 勘察（测量）工作阶段的划分
线路勘测工作阶段的划分，是根据线路工程设计阶段的划分而确定。
线路勘察工作包括“查勘”和“测量”两个工序，随工程的繁、简、大、小又可分为“方案查勘”、“初步设计查勘”与“现场测量”三个阶段。在建设规模较大和技术上较复杂的工程，一般应根据主管部门的决定，首先进行方案查勘。
对于按两阶段设计的工程，则根据设计任务书要求进行初步设计查勘后再进行测量。

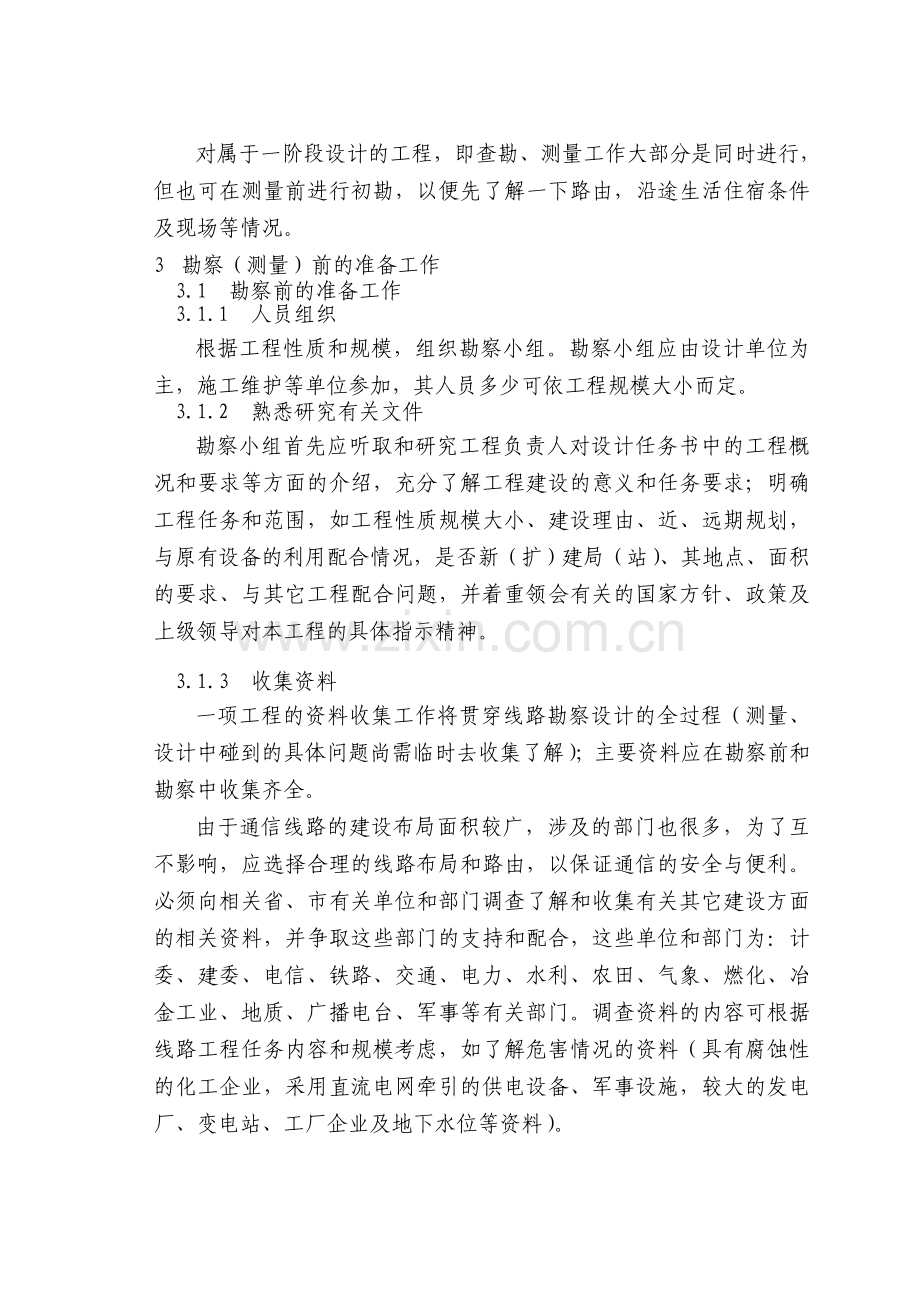

对属于一阶段设计的工程，即查勘、测量工作大部分是同时进行，但也可在测量前进行初勘，以便先了解一下路由，沿途生活住宿条件及现场等情况。
3 勘察（测量）前的准备工作
3.1 勘察前的准备工作
3.1.1 人员组织
根据工程性质和规模，组织勘察小组。勘察小组应由设计单位为主，施工维护等单位参加，其人员多少可依工程规模大小而定。
3.1.2 熟悉研究有关文件
勘察小组首先应听取和研究工程负责人对设计任务书中的工程概况和要求等方面的介绍，充分了解工程建设的意义和任务要求；明确工程任务和范围，如工程性质规模大小、建设理由、近、远期规划，与原有设备的利用配合情况，是否新（扩）建局（站）、其地点、面积的要求、与其它工程配合问题，并着重领会有关的国家方针、政策及上级领导对本工程的具体指示精神。

3.1.3 收集资料
一项工程的资料收集工作将贯穿线路勘察设计的全过程（测量、设计中碰到的具体问题尚需临时去收集了解）；主要资料应在勘察前和勘察中收集齐全。
由于通信线路的建设布局面积较广，涉及的部门也很多，为了互不影响，应选择合理的线路布局和路由，以保证通信的安全与便利。必须向相关省、市有关单位和部门调查了解和收集有关其它建设方面的相关资料，并争取这些部门的支持和配合，这些单位和部门为：计委、建委、电信、铁路、交通、电力、水利、农田、气象、燃化、冶金工业、地质、广播电台、军事等有关部门。调查资料的内容可根据线路工程任务内容和规模考虑，如了解危害情况的资料（具有腐蚀性的化工企业，采用直流电网牵引的供电设备、军事设施，较大的发电厂、变电站、工厂企业及地下水位等资料）。
3.1.4 制定勘察计划
勘察人员根据设计任务书的要求及所收集、了解到的资料，先在五万分之一的地形图上进行图上作业，初步标出拟定的光缆路由方案；初步拟定无人站的设置地点，并量出相关位置。据此制定组织分工、工作程序与进度安排。
3.1.5 勘察用工具、车辆准备
a） 一般通用的线路勘察工具有：无线通信设备、望远镜、测距仪、土壤电阻率测试仪、罗盘仪、皮尺、绳尺（地链）、标杆、随带式图板、工具袋等，以及勘察时所需要的表格、纸张、文具等。
b） 车辆准备：应根据工程大小及勘察人员多少配备勘查用车辆。
3.2 线路测量前的准备
3.2.1 人员配备和组织
线路测量人员配备组织表
表3.2.1
工作项目
人员
经纬仪法
所需人数
用标杆法
所需人数
备注
插大标旗
技工
2
1
如需测定土壤内的酸碱度（PH值）、硝酸根离子和有机质含量及大地导电率时，须另外配备人员。
民工
2
2
看仪器
技术人员
1
1
民工
1

插标杆定位
技工
1
1
登记绘图
技术人员
2
2
看标杆
技工

1
量距离
技工

民工

2
钉标桩
民工
1
1
运散标桩
技工
1

民工
1
1
传标杆
民工

2
调查人员
技术人员

1
合计
技术人员
5
4
技工
5
4
民工
6
7

3.2.2 工具配备
线路测量的工具配备表
工具名称及程式
单位
数量
经纬仪法
用标杆法
80X60CM红白大标旗（及附件）
面
5-6
5-6
经纬仪（或袖珍经纬仪）
具
1-2
（1-2）
2米长标杆
根
4
10
3米长标杆
根
2
3
100米绳尺
条
2
2
50米皮尺
盘
1
1
砍刀（或斧）
把
2
2
指南针
只
1
1
望远镜
付
2
2
榔头
把
2
2
手锯
把
1
1
雨伞
把
1

测距仪
具

1
50米钢卷尺
盘
1
1
绘图用品

按需
按需
工具袋、红磁漆、竹标桩

按需
按需
汽车
辆
1
1
无线通信设备
套
2
1
土壤电阻率测试仪
部
1
1

4 勘察工作内容、任务分工、步骤和要求
4.1勘察工作内容和步骤
序 号

内 容

要 求

1

选定光缆线路路由
（1）选定光缆线路与沿线市、县、重要村镇、公路、铁路、水库、河流、桥梁等地形地物的相对位置。
（2）选定进入市区占用街道的位置，利用现有管道及需要新建管道的长度与规模。
（3）特殊地段光缆的具体位置。

2
选定终端站、转接站、有人中继站的站址
配合数字通信、电力、土建专业人员，根据设计任务书的要求，选定站址，并商定有关站的总平面布置以及光缆的进线方式和走向位置。

3
拟定有人中继段内各项系统配置方案
（1） 拟设无人站的具体地点、建筑结构和工艺要求。
（2） 业务联络系统方式。
（3） 无人中继器的电源供给方式，当需采用远供时，应划分远供段。
4
拟定各段光缆规格、型号
拟定光缆路由上采用直埋、管道、架空、桥上、水底光缆等具体规格型号及长度。

5
拟定光缆线路的防护地段及其防护措施
（1） 拟定防雷、防蚀、防强电、防啮齿动物以及防机械损伤的地段和防护措施。
（2） 拟定维护制式，如果采用充气维护制式时，要拟定制式系统和充气点的位置。

6

拟定维护事项
（1） 集体或分散维护。
（2） 拟定维护段、巡房、水线房的位置
（3） 拟定维护段划分、维护器具、仪表和车辆的配备
（4） 结合监控告警系统，提出维护工作的安排意见。

7

对外联系
对于光缆线路穿越铁路、公路（或在路肩敷设）、重要河道、大堤以及光缆线路进入市区等，协同建设单位与相关主管单位协商穿越地点，保护措施及进局路由，必要时发函备案。

4.2 测量任务分工与工作要求
序号
任 务 分 工
工 作 要 求

1

大旗组
1负责确定光缆敷设的具体位置
2大旗插定后,在1:50000地形图上标入.
3发现新修公路、高压输电线、水利及其他重要建筑设施时,在1:50000地形图上补充绘入.
１与初步设计路由编离不大，不涉及与其他建筑物的隔距要求，不影响协议文件规定，允许适当调整路由，使更为合理和便于施工维护．
２发现路由不妥时，应返工重测，个别特殊地段可测量两个方案，作技术经济比较．
３注意穿越河流、铁路、公路、输电线等的交越位置，注意与电力杆的的隔距要求．
４与军事目标及重要建筑设施的隔距，符合初步设计要求．
５大旗位置选择在路由转弯点或高坡点，直线段较长时，中间增补１－２面大旗．

2
测距组
１负责路由测量长度的准确性
２登记和障碍处理由技术人员承担并对现场测距工作全面负责．
３工作内容
配合大旗组用花杆定线定位，量距离,钉标桩、登记累计距离，登记工程量和对障碍物处理方法．确定Ｓ弯预留量.
１保证丈长度准确性的措施．
①至少每三天，用钢尺核对测绳长度一次．
②遇上、下坡，沟坎和需要Ｓ型上、下的地段，测绳要随地形与光缆的布放形态一致．
③先由拉后链的技工，将每测档距离写在标桩上．负责登记、钉标桩、测绘组的工作人员到达每一标桩点时，都要进行检查，对有怀疑的可进行复量．并在工作过程中相互核对．每天工作结束时，总核对一遍，发现差错随时更正．
２ 登记和障碍处理的工作内容.
①编写标桩编号．以累计距离作为标桩编号，一般只写百以下三位数．
②登记过河、沟渠、沟坎的高度、深度、长度，穿越铁路、公路的保护长度，靠近坟墓、树木、房屋、电杆等的距离，各项防护加固措施和工程量．
③确定Ｓ弯预留和预留量．
３ 钉标桩.
①登陆记各侧档内的土质、距离．
②每公里终点、转弯点、水线起始点、直线每１００米钉一个标桩．

3
测绘组
现场绘图纸，经整理后为施工图纸。负责所提拱图纸的完整与准确。 .
１．图纸绘制内容与要求.
①直埋光缆线路施工图以路由为主，将路由长度和穿越的障碍物准确的绘入图中．路由５０米以内地形地物要详绘，５０米以外重点绘．与车站、村镇等的距离，也在图上标出．
②光缆穿越河流、渠道、铁路、公路、沟坎等所采取的各项防护加固措施．
③图框规格：２８５×８００mm（直埋光缆线路路由）
④绘图比例：
直埋、架空、桥上光缆施工图１：２０００
市区管道施工图平面１：５００或１：１０００
断面１：１００
水底光缆施工图平面１：１０００或１：２０００
断面１：１００
⑤每页中间标出指北方向．
⑥进入城市规划区内光缆施工图，按１：５０００或１：１００００地形图正确放大后，按比例补充绘入地形地物．
２．与测距组共同完成的工作内容
①丈量光缆线路与孤立大树、电杆、房屋、坟堆等的距离．
②测定山坡路由中坡度大于２０°的地段．
③三角定标：路由转弯点、穿越河流．铁路、公路和真线段每隔一公里左右．
④测绘光缆穿越铁路、公路干线、堤坝的平面断面图．
⑤绘制光缆引入局（站）进线室、机房内的布缆路由及安装图．
⑥绘制引光缆引入无人再生中继站的布缆路由及安装图．
⑦复测水底光缆线路平面、断面图.
⑧测绘市区新建管道的平面、断面图,原有管道路由及主要人孔展开图.
⑨绘制光缆附挂桥上安装图．
⑩绘制架空光缆施工图，包括：配杆高，定拉线程式，定杆位和拉线地锚位置，登记杆上设备安装内容．

4

测防组
配合测距组、测绘组提出防雷、防蚀的意见．
1.土壤PH值和含有机制按初步设计的抽测值.
2.土壤电阻率的测试:
①平原地区:每一公里ρ2值一处,每两公里测ρ10 值一处.
②山区
A.每一公里测ρ2和ρ10 值各一处.
B.土壤电阻率有明显变化的地段.
③需要安装防雷接地的地点.
5
其他：１对外调查联系
２需要毒土防蚁的地段

4.3 现场勘察需要注意的问题
长途干线光缆线路的现场勘察，是根据有关资料修改补充后所定光缆路由、站址方案进行实地核对的过程。如发现有不符之处，勘察设计人员应在现场将情况调查清，同时应进一步落实并选出光缆的具体路由、转接站、有人站的位置，此外，还需了解所选路由和站址附近是否有水利工程、工矿企业、新建道路等影响光缆施工和维护之处。通过对沿线地理、自然环境、与影响光缆安全各种因素的调查后，即可确定光缆路由和各种站址的较理想方案。
4.3.1 对埋式光缆路由的查勘应选择在地质稳定（岩石地除外），地势平坦，自然环境影响和危害少的地带。
4.3.2 对穿越江、河、湖泊等地带的水底光缆在勘察中，应首先选定较理想的过河位置，然后再调整和选择两端陆地光缆线路的路由。
在进行水底光缆勘察时，勘察人员应在既定的光缆路由走向基础上，经方案比较，选出较理想的过江（河）水底光缆的位置，并绘于五万分之一地形图上，确定水线光缆的长度，了解该河流的水文资料和通航情况；测绘河堤横断面图和决定光缆穿越河堤的方法，并与堤防管理单位商定，拟定水底光缆的施工方法等，并应注意如下：
4.3.2.1 水底光缆路由通过的河段，应该是河道顺直、河床土质稳固、平缓、水底稳定，
坡度小。一般不允许在江河分叉处或汇合处选择过河位置。另外，水底光缆应避开河道弯曲处、产生旋涡的地方及沙洲附近、两岸陡峭，常遭猛烈冲刷的地带、危险工作地段、有拓宽和疏通计划的地段、坚石质河床施工非常困难的地段以及码头、渡口，桥梁和抛锚作业区附近等。
4.3.2.2 水底光缆路由应照顾干线光缆大路由走向，不要偏离干线路由太远。
4.3.2.3 特大的江河或设计任务书有特殊要求时，需考虑备用光缆，主、备用光缆的隔距应符合有关规定。
4.3.2.4 选定的过河位置如无现成的河床断面资料时，可自测河床断面图（水平比例为1:1000-5000，垂直比例为1:200～50）。
4.3.3 入城中继光缆的勘察
入城中继光缆，长市中继线的勘察分郊区和市区两种情况，郊区按一般干线光缆勘察要求进行。
“市区勘察”应注意下述问题：
4.3.3.1 对城市规划部门所提出的光缆敷设位置，应实地勘察是否存在某些建筑物或其它临时装置，并提出处理意见。
4.3.3.2 如果市内设无人站时，应深入细致调查研究其站址，并确定其建筑方式。
4.3.3.3 当利用原有市内电信管道时，应重点调查原管孔的占用情况和人孔型式等。
4.3.3.4 须具体确定出光缆进入通信枢纽站的方法。
4.3.3.5 如需建筑新管道时，应按管道建筑要求选择路由，并报送城市规划部门批准。
4.3.4 长途架空光缆勘察
长途架空光缆新设工程应通过现场勘察确定路由最佳方案，并了解沿途情况和收集有关资料；改筑工程应选定改筑段落的路由，调查原有杆路设备的利用情况；大修和加挂工程则需查定原有杆线设备使用情况，提出其更换或修理的工作量及地段，如更换或调整水泥（木）杆，更换线担、调整垂度、更换或加装拉线、帮桩等。上述不同工程的勘察及所收集的资料可做为测量和编制设计的主要依据。
4.3.5 对“三防”的调查
光缆“三防”调查是指对雷电、腐蚀、强电三种影响的调查。此外还应做防白蚁、防鼠、防洪等方面的调查。
4.3.5.1 防雷调查
通过走访光缆路由沿线的群众及有关部门，了解当地雷击的历史，记录雷击年、月和落雷地点、人、畜、物遭受雷击的情况等，并进行土壤电阻率ρ2和ρ10的测量。
4.3.5.2 防蚀调查
根据收集的有关土料，对沿线有腐蚀影响的地区作重点的调查。通常在现场取一些土壤速测PH值，硝酸根离子及有机质的含量；还须调查工程沿线是否有采用阴极保护的其它管线、电缆设备，是否有对光缆产生腐蚀的工厂废水、城市污水、沼泽地等情况；对可能由漏泄电流及机械应力而引起的晶间腐蚀的有关设施也需调查清楚。
4.3.5.3 防强电影响调查
了解沿线现有及规划的高压线路、交流电气化铁道滑接网等情况，对与电缆平行接近的高压、两线一地的输电线路应进行危险和干扰影响的核算，对问题严重地段需初测出相互平行接近的距离和长度。
4.4 其它
4.4.1 站址的选择
应根据工程设计任务书和设计规范的有关规定以及设备的电气性能对分站、转接站和有人站的站址作选择。同时要注意各专业之间的密切配合，经调查研究和多方案比较后，选出最佳站址的方案。
4.4.2 对外联系工作
当光缆需穿越铁路、公路、重要河流、输气（或输油）管道以及其它有关重要工程设施等时，应与有关单位联系，重要部位须取得相关单位的书面同意。与其它工程建设发生矛盾时，应根据其工程性质和建设先后，认真协商并取得一致意见。对牵涉光缆建设方案等大问题，应签定正式书面协议；在施工图设计阶段时，应将有关图纸报送相关部门备案。
4.4.3 勘察资料整理
现场勘察结束后，应对初步设计勘察中在安全保密、路由及站址方案的意见，存在的问题及工作情况进行全面总结，在对勘察资料用图、表、数字、文字等方式表示后，向建设单位汇报，认真听取意见，以便使设计更加完善。勘察方案经上级领导审定后即可开始编制初步设计。

4.5 总结、汇报
4.5.1 经勘察（测量）后，对收集到的资料进行归纳整理，向建设单位主管部门和工程负责人作详细汇报，有些问题要通过会议并让建设单位确认。
4.5.2 勘察工作结束后，除向建设单位汇报外，应填写勘察报告表，向项目主管、工程负责人作详细汇报，并将各方面提出的有关特殊要求及与设计任务书出入较大的问题进行研究、讨论，必要时向分公司总经理及分公司总工程师（或技术处）汇报。
