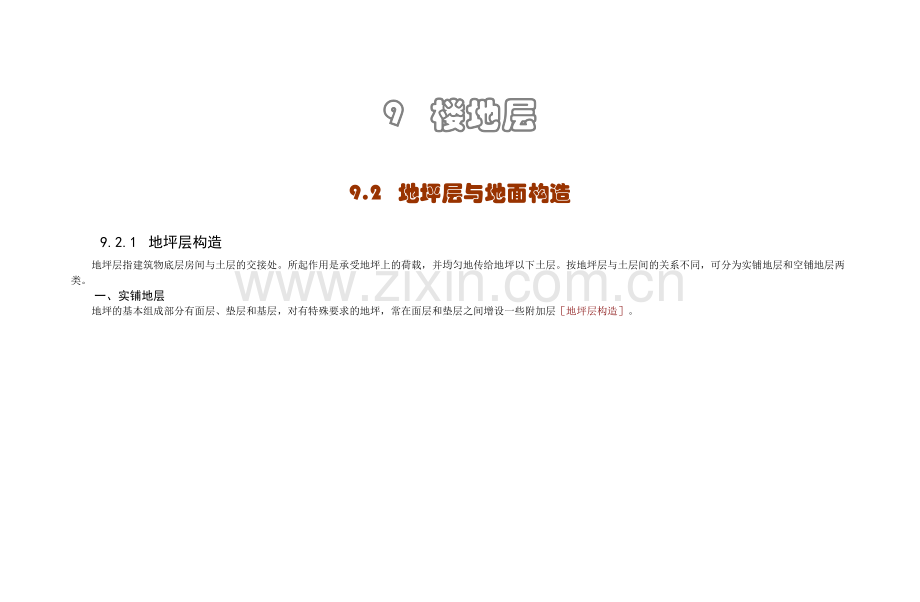

9  楼地层

9.2  地坪层与地面构造

9.2.1  地坪层构造
地坪层指建筑物底层房间与土层的交接处。所起作用是承受地坪上的荷载，并均匀地传给地坪以下土层。按地坪层与土层间的关系不同，可分为实铺地层和空铺地层两类。
一、实铺地层
地坪的基本组成部分有面层、垫层和基层，对有特殊要求的地坪，常在面层和垫层之间增设一些附加层［地坪层构造］。

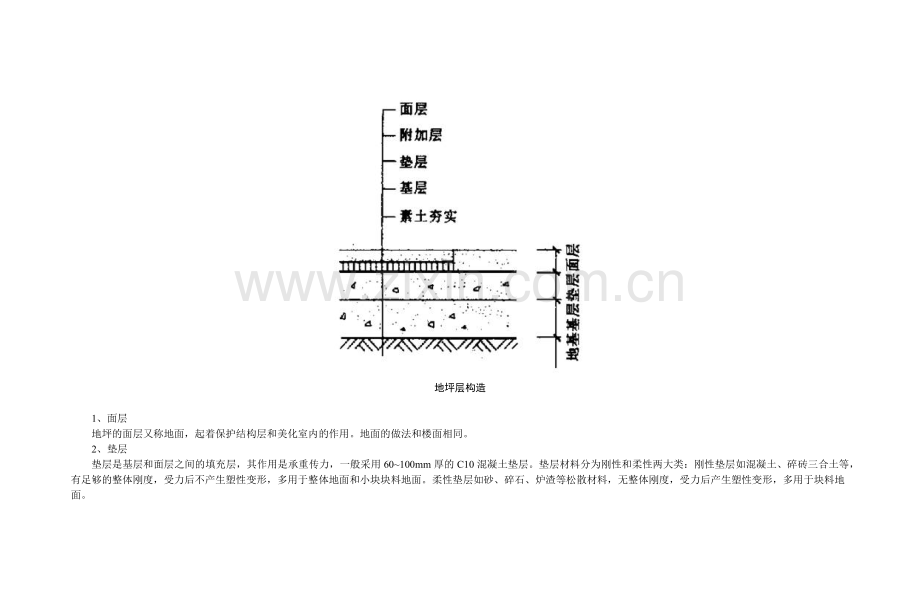

地坪层构造

1、面层
地坪的面层又称地面，起着保护结构层和美化室内的作用。地面的做法和楼面相同。
2、垫层
垫层是基层和面层之间的填充层，其作用是承重传力，一般采用60~100mm厚的C10混凝土垫层。垫层材料分为刚性和柔性两大类：刚性垫层如混凝土、碎砖三合土等，有足够的整体刚度，受力后不产生塑性变形，多用于整体地面和小块块料地面。柔性垫层如砂、碎石、炉渣等松散材料，无整体刚度，受力后产生塑性变形，多用于块料地面。
3、基层
基层即地基，一般为原土层或填土分层夯实。当上部荷载较大时，增设2：8灰土100~150mm厚，或碎砖、道渣三合土100～150mm厚。
(4）附加层
附加层主要应满足某些有特殊使用要求而设置的一些构造层次，如防水层、防潮层、保温层、隔热层、隔声层和管道敷设层等。
二、空铺地层
为防止房屋底层房间受潮或满足某些特殊使用要求（如舞台、体育训练、比赛场等的地层需要有较好的弹性）将地层架空形成空铺地层［如图］。

空铺地层构造
(a)钢筋混凝土板空铺地层；(b)木板空铺地层

9.2.2  地面设计要求
一、具有足够的坚固性
家具设备等作用下不易被磨损和破坏，且表面平整、光洁、易清洁和不起灰。
二、保温性能好
要求地面材料的导热系数小，给人以温暖舒适的感觉，冬期时走在上面不致感到寒冷。
三、具有一定的弹性
当人们行走时不致有过硬的感觉，同时，有弹性的地面对防撞击声有利。
四、易清洁、经济
五、满足某些特殊要求
防水、防潮、防火、耐腐蚀。

9.2.3
按面层所用材料和施工方式不同，常见地面做法可分为以下几类：
一、整体地面：水泥砂浆地面、细石混凝土地面、水泥石屑地面、水磨石地面等。
二、块材地面：砖铺地面、面砖、缸砖及陶瓷锦砖地面等。
三、塑料地面：聚氯乙烯塑料地面、涂料地面。
四、木地面：常采用条木地面和拼花木地面。

9.2.4  地面构造
一、整体地面
1、水泥砂浆地面
通常有单层和双层两种做法。单层做法只抹一层20~25mm厚1：2或1：2.5水泥砂浆；双层做法是增加一层10~20mm厚1：3水泥砂浆找平，表面再抹5~ l 0mm厚1：2水泥砂浆抹平压光。
2、水泥石屑地面
是将水泥砂浆里的中粗砂换成3~6mm的石屑，或称豆石或瓜米石地面。在垫层或结构层上直接做1：2水泥石屑25厚，水灰比不大于0.4，刮平拍实，碾压多遍，出浆后抹光。这种地面表面光洁，不起尘，易清洁，造价是水磨石地面的50％，但强度高，性能近似水磨石。
3、水磨石地面
水磨石地面为分层构造，底层为1：3水泥砂浆18mm厚找平，面层为（1：1.5）~(l：2)水泥石碴12mm厚，石碴粒径为8 ~10mm，分格条一般高l0mm，用1：1水泥砂浆固定［如图］。

水磨石地面构造

二、块材地面
是利用各种人造的和天然的预制块材、板材镶铺在基层上面。
1、铺砖地面
铺砖地面有粘土砖地面、水泥砖地面、预制混凝土块地面等。铺设方式有两种：干铺和湿铺。干铺是在基层上铺一层20~40mm厚砂子，将砖块等直接铺设在砂上，板块间用砂或砂浆填缝。湿铺是在基层上铺1：3水泥砂浆12~20mm厚，用1：1水泥砂浆灌缝。
2、缸砖、地面砖及陶瓷锦砖地面
缸砖是陶土加矿物颜料烧制而成的一种无釉砖块，主要有红棕色和深米黄色两种，缸砖质地细密坚硬，强度较高，耐磨、耐水、耐油、耐酸碱，易于清洁不起灰，施再简单，因此广泛应用于卫生间、盟洗室、浴室、厨房、实验室及有腐蚀性液体的房间地面。
地面砖的各项性能都优于缸砖，且色彩图案丰富，装饰效果好，造价也较高，多用于装修标准较高的建筑物地面。
缸砖、地面砖构造做法： 20mm厚1：3水泥砂浆找平，3~4mm厚水泥胶（水泥：107胶：水～1：0.1：0.2）粘贴缸砖，用素水泥浆擦缝。
陶瓷锦标赛砖质地坚硬，经久耐用，色泽多样，耐磨、防水、耐腐蚀、易清洁，适用于有水、有腐蚀的地面。做法类同缸砖，后用滚简压平，使水泥胶挤入缝隙，用水洗去牛皮纸，用白水泥浆擦缝。
3、天然石板地面
常用的天然石板指大理石和花岗石板，由于它们质地坚硬，色泽丰富艳丽，属高档地面装饰材料，一般多用于高级宾馆、会堂、公共建筑的大厅、门厅等处。
做法是在基层上刷素水泥浆一道后30mm厚1：3干硬性水泥砂浆找平，面上撒2mm厚素水泥（洒适量清水），粘贴石板。
三、木地面
按构造方式有架空、实铺和粘贴三种。
1、架空式木地板常用于底层地面，主要用于舞台、运动场等有弹性要求的地面［架空式木地板构造图］。

2、实铺木地面是将木地板直接钉在钢筋混凝土基层上的木搁栅上。木搁栅为50mm×60mm方木，中距400mm， 40mm×50mm横撑，中距1000mm与木搁栅钉牢。为了防腐，可在基层上刷冷底子油和热沥青，搁栅及地板背面满涂防腐油或煤焦油［实铺木地面构造］。

3、粘贴木地面的做法是先在钢筋混凝土基层上采用沥青砂浆找平，然后刷冷底子油一道，热沥青一道，用2mm厚沥青胶环氧树脂乳胶等随涂随铺贴20mm厚硬木长条地板。
四、塑料地面
常用的塑料地毡为聚氯乙烯塑料地毡和聚氯乙烯石棉地板。
聚氯乙烯塑料地毡（又称地板胶），是软质卷材，可直接干铺在地面上。
聚氯乙烯石棉地板是在聚氯乙烯树脂中掺人60%~80％的石棉绒和碳酸钙填料。由于树脂少，填料多，所以质地较硬，常做成300mm×300mm的小块地板，用粘结剂拼花对缝粘贴。
五、涂料地面
涂料类地面耐磨性好，耐腐蚀、耐水防潮，整体性好，易清洁，不起灰，弥补了水泥砂浆和混凝土地面的缺陷，同时价格低廉，易于推广。
