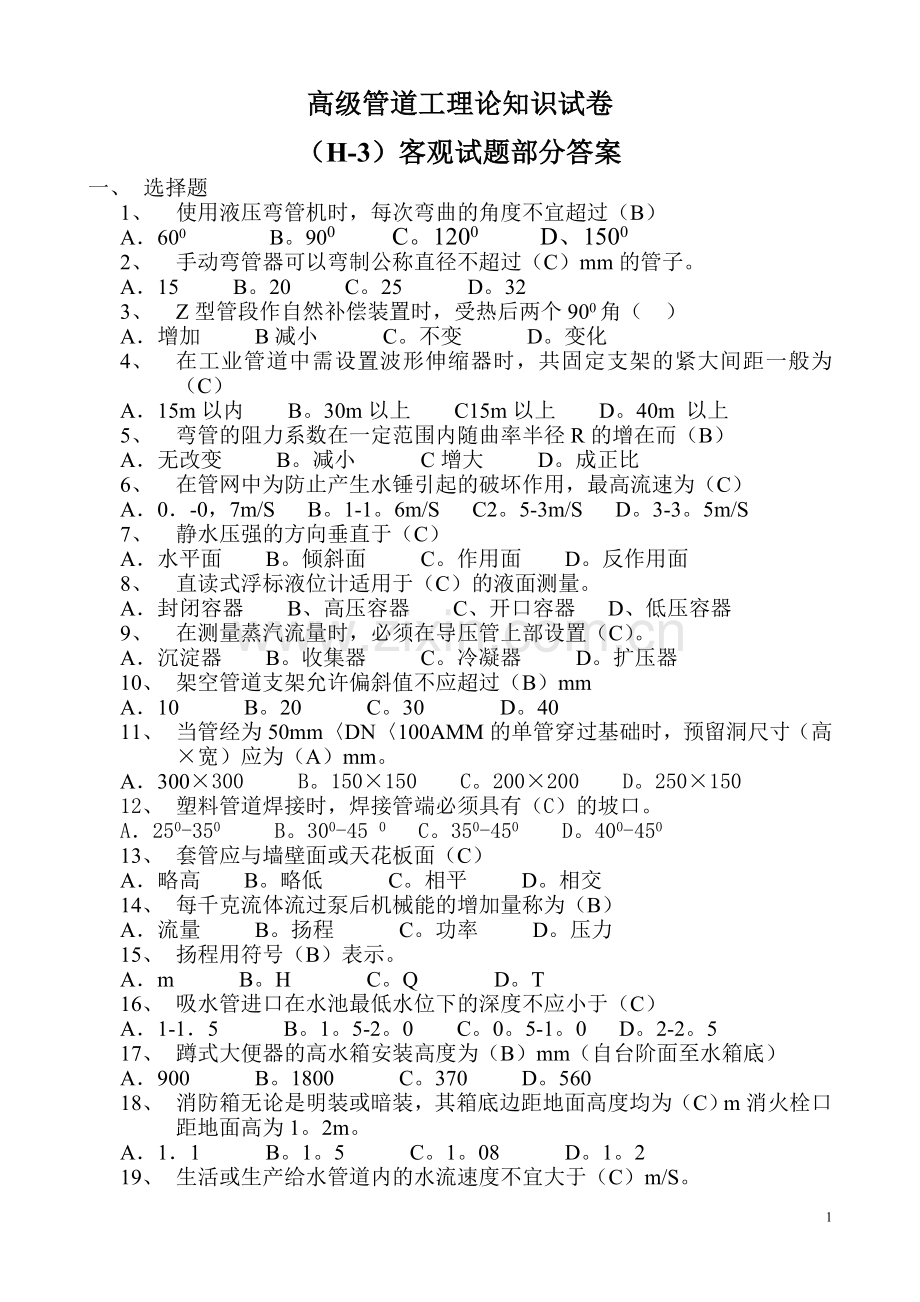

高级管道工理论知识试卷
（H-3）客观试题部分答案
一、 选择题
1、 使用液压弯管机时，每次弯曲的角度不宜超过（B）
A．600 B。900 C。1200 D、1500
2、 手动弯管器可以弯制公称直径不超过（C）mm的管子。
A．15 B。20 C。25 D。32
3、 Z型管段作自然补偿装置时，受热后两个900角（ ）
A．增加 B减小 C。不变 D。变化
4、 在工业管道中需设置波形伸缩器时，共固定支架的紧大间距一般为（C）
A．15m以内 B。30m以上 C15m以上 D。40m 以上
5、 弯管的阻力系数在一定范围内随曲率半径R的增在而（B）
A．无改变 B。减小 C增大 D。成正比
6、 在管网中为防止产生水锤引起的破坏作用，最高流速为（C）
A．0．-0，7m/S B。1-1。6m/S C2。5-3m/S D。3-3。5m/S
7、 静水压强的方向垂直于（C）
A．水平面 B。倾斜面 C。作用面 D。反作用面
8、 直读式浮标液位计适用于（C）的液面测量。
A．封闭容器 B、高压容器 C、开口容器 D、低压容器
9、 在测量蒸汽流量时，必须在导压管上部设置（C）。
A．沉淀器 B。收集器 C。冷凝器 D。扩压器
10、 架空管道支架允许偏斜值不应超过（B）mm
A．10 B。20 C。30 D。40
11、 当管经为50mm〈DN〈100AMM的单管穿过基础时，预留洞尺寸（高×宽）应为（A）mm。
A．300×300 B。150×150 C。200×200 D。250×150
12、 塑料管道焊接时，焊接管端必须具有（C）的坡口。
A．250-350 B。300-45 0 C。350-450 D。400-450
13、 套管应与墙壁面或天花板面（C）
A．略高 B。略低 C。相平 D。相交
14、 每千克流体流过泵后机械能的增加量称为（B）
A．流量 B。扬程 C。功率 D。压力
15、 扬程用符号（B）表示。
A．m B。H C。Q D。T
16、 吸水管进口在水池最低水位下的深度不应小于（C）
A．1-1．5 B。1。5-2。0 C。0。5-1。0 D。2-2。5
17、 蹲式大便器的高水箱安装高度为（B）mm（自台阶面至水箱底）
A．900 B。1800 C。370 D。560
18、 消防箱无论是明装或暗装，其箱底边距地面高度均为（C）m消火栓口距地面高为1。2m。
A．1．1 B。1。5 C。1。08 D。1。2
19、 生活或生产给水管道内的水流速度不宜大于（C）m/S。

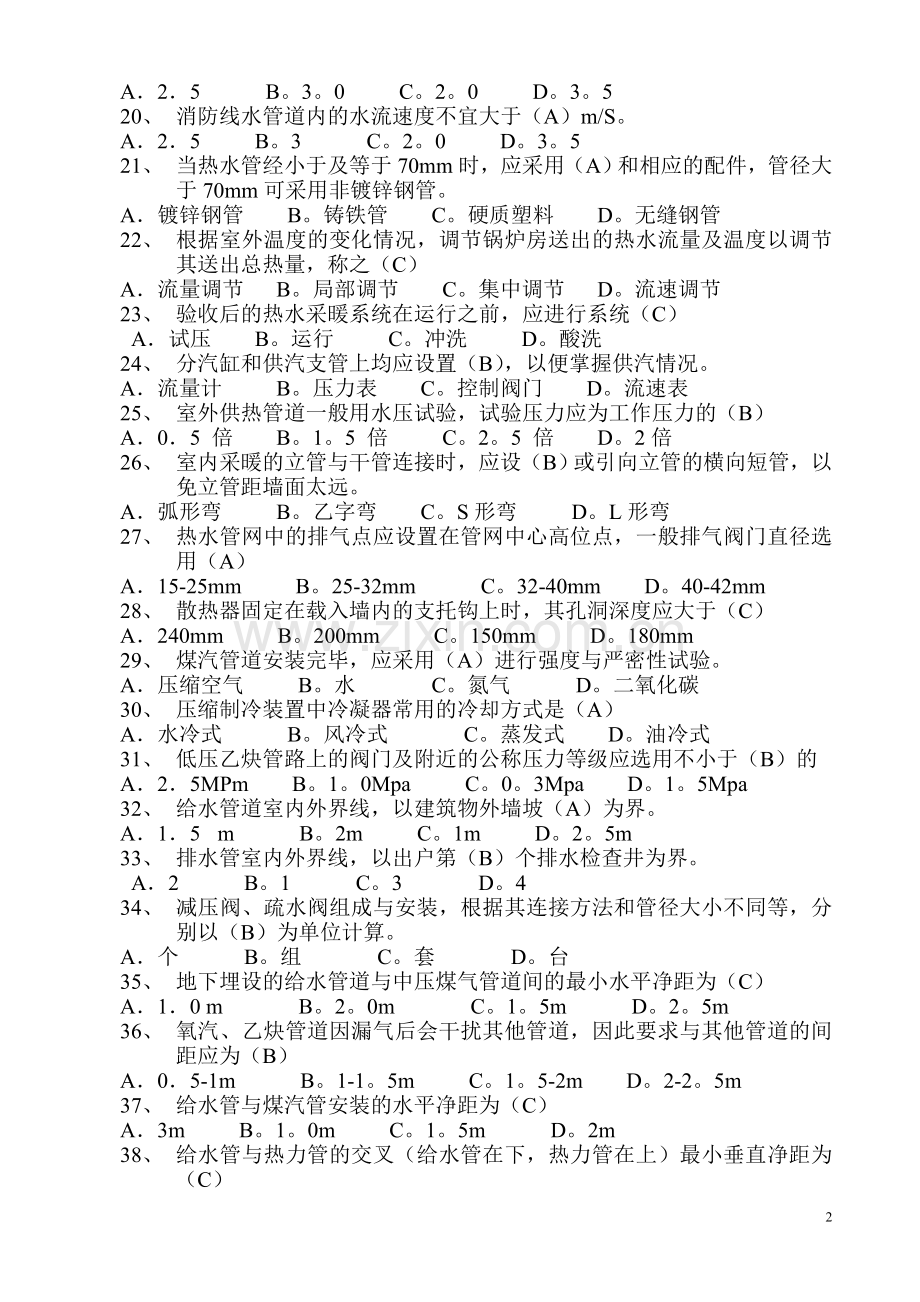

A．2．5 B。3。0 C。2。0 D。3。5
20、 消防线水管道内的水流速度不宜大于（A）m/S。
A．2．5 B。3 C。2。0 D。3。5
21、 当热水管经小于及等于70mm时，应采用（A）和相应的配件，管径大于70mm可采用非镀锌钢管。
A．镀锌钢管 B。铸铁管 C。硬质塑料 D。无缝钢管
22、 根据室外温度的变化情况，调节锅炉房送出的热水流量及温度以调节其送出总热量，称之（C）
A．流量调节 B。局部调节 C。集中调节 D。流速调节
23、 验收后的热水采暖系统在运行之前，应进行系统（C）
A．试压 B。运行 C。冲洗 D。酸洗
24、 分汽缸和供汽支管上均应设置（B），以便掌握供汽情况。
A．流量计 B。压力表 C。控制阀门 D。流速表
25、 室外供热管道一般用水压试验，试验压力应为工作压力的（B）
A．0．5 倍 B。1。5 倍 C。2。5 倍 D。2倍
26、 室内采暖的立管与干管连接时，应设（B）或引向立管的横向短管，以免立管距墙面太远。
A．弧形弯 B。乙字弯 C。S形弯 D。L形弯
27、 热水管网中的排气点应设置在管网中心高位点，一般排气阀门直径选用（A）
A．15-25mm B。25-32mm C。32-40mm D。40-42mm
28、 散热器固定在载入墙内的支托钩上时，其孔洞深度应大于（C）
A．240mm B。200mm C。150mm D。180mm
29、 煤汽管道安装完毕，应采用（A）进行强度与严密性试验。
A．压缩空气 B。水 C。氮气 D。二氧化碳
30、 压缩制冷装置中冷凝器常用的冷却方式是（A）
A．水冷式 B。风冷式 C。蒸发式 D。油冷式
31、 低压乙炔管路上的阀门及附近的公称压力等级应选用不小于（B）的
A．2．5MPm B。1。0Mpa C。0。3Mpa D。1。5Mpa
32、 给水管道室内外界线，以建筑物外墙坡（A）为界。
A．1．5 m B。2m C。1m D。2。5m
33、 排水管室内外界线，以出户第（B）个排水检查井为界。
A．2 B。1 C。3 D。4
34、 减压阀、疏水阀组成与安装，根据其连接方法和管径大小不同等，分别以（B）为单位计算。
A．个 B。组 C。套 D。台
35、 地下埋设的给水管道与中压煤气管道间的最小水平净距为（C）
A．1．0 m B。2。0m C。1。5m D。2。5m
36、 氧汽、乙炔管道因漏气后会干扰其他管道，因此要求与其他管道的间距应为（B）
A．0．5-1m B。1-1。5m C。1。5-2m D。2-2。5m
37、 给水管与煤汽管安装的水平净距为（C）
A．3m B。1。0m C。1。5m D。2m
38、 给水管与热力管的交叉（给水管在下，热力管在上）最小垂直净距为（C）
A．015 B。0。25 C。0。1 D。0。2
39、 室外供热管路上固定点间的管道中心线应成直线，每10m的偏差不应超过（C）
A．50mm B。10mm C。5mm D。20mm
40、 在机械循环上供式热水采暖系统中的最高点应设置（B）
A．膨胀水箱 B。集气罐 C。高位水箱 D。低位水箱
二、 判断题
41、在实际工作中，若通过煨制多个弯头才能组成的管中，划线工作应分数次完成（√）
42、折皱弯头的管子中心线长度弯曲后没有改变（×）
43、煨制弯管一般不允许产生皱纹（√）
44、L形管段的顶点距两端管段固定点的长度相同时，其自然补偿能力最大（×）
45、在自然补偿段的拐弯处附近，若采用法兰连接方式的接头时能承受较大的剪切力而不损坏（×）
46、在任何情况下，计算所采用管子壁厚的附加值不得大于0。5mm（×）
47、管道阻力的大小与管道直径的大小成反比（√）
48、管道变径处应采用渐缩管（√）
49、用-——R——表示给水管道（×）
50、液体管道应架设在电气设备上方（×）
51、安装排水塑料管，必须按设计的要求位置和数量装设膨胀伸缩节（√）
52、配套功率等于轴功率（×）
53、吸水管喇叭口离池底不应小于0。8D（D为吸水管喇叭口扩大部分的直径）
54、在排水管道上不得采用直角三通和正四通（√）
55、蒸汽管道一般用氮气吹洗（×）
56、雨水管道可与生活污水管相连接（×）
57、疏水器的安装是有方向性的，其介质流向应与阀体相一致（√）
58、旁通管的作用是在运行初期排放大量凝结水及管内杂质（√）
59、煤气管道的强度试验应使用不含油的水进行（×）
60、施工顺序应不直接影响施工进度计划的编排，也不影响施工方法的选择（×）

高级管道工理论知识试卷
（H-3）主观试题部分答案
1、 冷弯弯管常用的设备的有哪些？
答：有手动弯管器，电动弯管机。液压弯管机。
2、 常用的伸缩器有哪些？
答：有方形伸缩器，套管形伸缩器，波形伸缩器。
3、 什么叫过流断面？
答：过流断面是指垂直于流体动方向上流体所通过的管道断面。
4、 室外管道安装的形式有哪几种？
答：（1）地下埋设 （2）地沟敷设 （3）架空敷设
5、 计算题：
已知某钢管其弯曲半径R为500mm，弯曲角度为900试求弯头弧长为多少？
解：L=π×α×R=3。14×90×500=785（毫米）
180 180
答：弯头弧长785毫米。
三、 论述、绘图题
1、 试术闸阀的优缺点？
答：闸阀的优点是：流体阻力小，安装时不必考虑介质流动的方向，阀件所占长度较小。闸阀可用于全启全闭的场合，也可作调节用。明杆闸阀可从阀杆的升降高低观察出阀的开启度。
闸阀的缺点是：闸板易被流动介质擦伤影响密封性能，而密封面又不易检修。另外，其安装高度大，在狭窄的空间，明杆闸阀需考虑阀门开启时伸出阀杆手轮的高度。
2、 根据平、立面图画出剖面图

高级管道工理论知识试卷
（H-3）技能试题部分答案
一、简答题
1、 管道施工图按专业可分哪几种？
答：工艺管道施工图、给排水管道施工图、采暖通风管道施工图、动力管道施工图和仪表管道施工图。
2、 地下埋设管道的施工程序是什么？
答：施工程序：沟槽放线与控土、管道基础、敷设前管道的检查处理、下管连接、试压和回填。
3、 工业与民用管道工程的种类有哪些？
答：有给排水管道、制冷空调管道、油类管道、以及为满足各种用途的其他工艺管道。
4、 管道工程验收，扫施工进度和工程性质各分哪两种？
答：按施工进度分为：中间验收、竣工验收。
按工程性质验收分为分项、分部验收和单位工程验收。
5、 施工组织设计分哪几种？
答：施工组织设计分单位工程设计，单位工程群设计，全工地设计和区域性施工组织设计。
二、计算、绘图题
1、 根据图示阀门符号写出阀门名称

四、 分析论述题
1、 试述管子坡口加工应按哪些要求进行？
答；（1）管壁厚=3。5mm时用锉刀或手提砂轮磨角机磨管口棱角倒棱角时磨水电尺寸要均匀一致。
（2）属于I、II级焊缝的坡口加工应采用机械方法；铝及铝合金、铜及铜合金，不锈钢管，钛管的坡口加工应采用机械加工方法，若用等离子弧切割坡口时，必须用砂轮磨水电其加工表面的热影响层。
（3）属于III、IV级焊缝的坡口加工，在有条件的施工情况下应尽量采用机械方法，使用氧一乙炔焰加工的必须使用吵轮机磨削除净氧化层；对在坡口加工过程中形成的有碍焊接质量的凸、凹面应磨削平整，同时注意修齐管口。
（4）用氧一乙炔或等离子切割合金钢管时，应当用砂轮磨削除净表面淬硬层，磨削后表面应平整。
