铁件工练兵卡的目录.doc

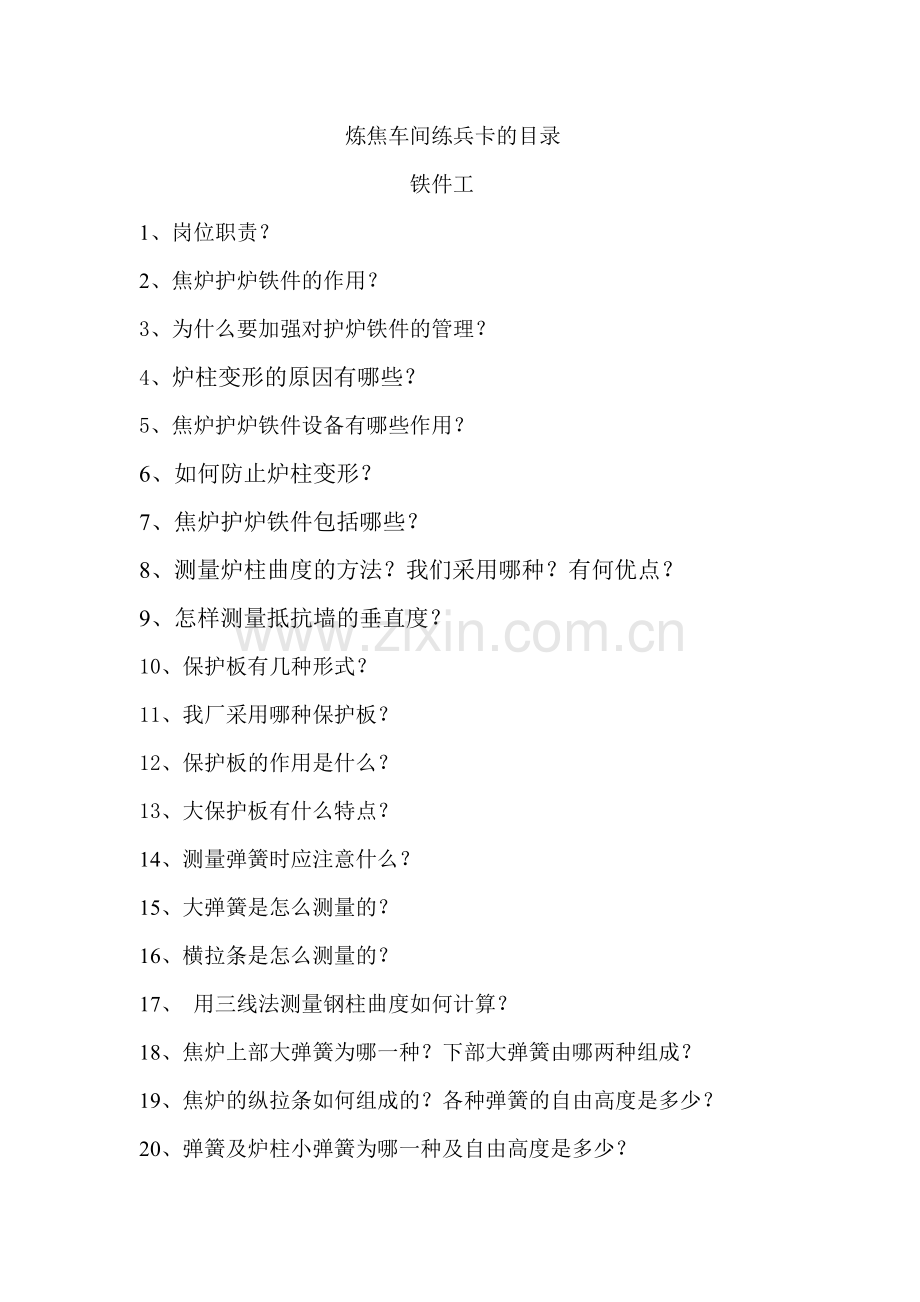

炼焦车间练兵卡的目录
铁件工
1、岗位职责？
2、焦炉护炉铁件的作用？
3、为什么要加强对护炉铁件的管理？
4、炉柱变形的原因有哪些？
5、焦炉护炉铁件设备有哪些作用？
6、如何防止炉柱变形？
7、焦炉护炉铁件包括哪些？
8、测量炉柱曲度的方法？我们采用哪种？有何优点？
9、怎样测量抵抗墙的垂直度？
10、保护板有几种形式？
11、我厂采用哪种保护板？
12、保护板的作用是什么？
13、大保护板有什么特点？
14、测量弹簧时应注意什么？
15、大弹簧是怎么测量的？
16、横拉条是怎么测量的？
17、 用三线法测量钢柱曲度如何计算？
18、焦炉上部大弹簧为哪一种？下部大弹簧由哪两种组成？
19、焦炉的纵拉条如何组成的？各种弹簧的自由高度是多少？
20、弹簧及炉柱小弹簧为哪一种及自由高度是多少？
21、焦炉上下部拉条的直径为多少？拉条螺母多大？
22、焦炉机焦两侧测线架的设计标高是多少？
23、正常生产时刚柱曲度一般控制在多少为好？
24、焦炉常用的弹簧哪几种为右旋，哪几种为左旋？
25、安全注意事项是什么？

炼焦车间铁件工练兵卡
岗位：铁件工 编号：001
题目：岗位职责？
答案：1、负责焦炉炉柱曲度和炉体膨胀的测量。
2、负责测量调节与清扫弹簧。
3、负责对炉体的纵长，抵抗墙垂直度，上升管垂直度和集气管托架的检查及测量。
4、负责纵、横拉条的测量及螺杆的检查和加油。
5、负责检查炉柱及炉门框与保护板上下部结合的严密及调整。
6、负责除煤气管道外的所有工艺管道上阀门加油保养。

炼焦车间铁件工练兵卡
岗位：铁件工 编号：002
题目：焦炉护炉铁件的作用？
答：焦炉的砌体是用硅砖砌成的，护炉铁件起经常的、不间断的、分布合理的、向焦炉砌体施加足够的保护性压力的作用。

炼焦车间铁件工练兵卡
岗位：铁件工 编号：003
题目：为什么要加强对护炉铁件的管理？
答案：加强铁件管理，根据受力状况调节上下部拉条端挤压弹簧和蓄热室小弹簧，经常保持一定的吨位，可以使焦炉砌体始终不能自由缩胀，同时可以避免炉柱变形，焦炉砌体产生裂缝，保持焦炉严密性，维护焦炉正常生产。

炼焦车间铁件工练兵卡
岗位：铁件工 编号：004
题目：焦炉护炉铁件设备有哪些作用？
答：主要作用是利用可调节弹簧势能，连续不断地向砌体施加数量足够、分布合理的保护性压力，使砌体在自身膨胀和外力作用下仍能保持完整、严密，从而保证焦炉正常生产。

炼焦车间铁件工练兵卡
岗位：铁件工 编号：005
题目：炉柱变形的原因有哪些？
答：1、管理不严，在改变炉温后没有及时回松加压的弹簧，以致炉柱产生永久变形。
2、炉门框或炉门清扫不干净，造成炉门不严，冒眼冒火，烧坏炉柱。
3、操作不小心，炉门没有对正，造成炉门不严，冒眼冒火，烧坏炉柱。
4、焦饼难推或者焦饼夹在炉门框或导焦栅内没有及时排除。这样，一方面对炉柱产生较大的作用力，另外，赤热的焦炭会烧坏炉门框、导焦槽和炉柱。
5、推焦后的炉头焦没有清扫干净，在炉柱附近燃烧，也会烧坏炉柱。

炼焦车间铁件工练兵卡
岗位：铁件工 编号：006
题目：如何防止炉柱变形？
答：为了防止炉柱变形，应力求做到加热制度稳定，定期测量炉柱的弯曲度，及时调节炉柱上的弹簧，维持正常的集气管压力制度，消灭炉门冒烟冒火，推焦后及时把炉头焦清扫干净，炉头火道的温度不应太低，以免炉头砖开裂产生冒烟冒火。

炼焦车间铁件工练兵卡
岗位：铁件工 编号：007
题目：焦炉护炉铁件包括哪些？
答：主要包括：炉柱、横拉条、纵拉条、弹簧、保护板和炉门框。

炼焦车间铁件工练兵卡
岗位：铁件工 编号：008
题目：测量炉柱曲度的方法？我们采用哪种？有何优点？
答；共有三种即矩形法、三线法、双锤法。
我们采用的是三线法。
优点是能够对全炉全面测量。

炼焦车间铁件工练兵卡
岗位：铁件工 编号：009
题目：怎样测量抵抗墙的垂直度？
答：1、抵抗墙垂直偏斜量的测点：机侧端，中心，焦侧端。
2、抵抗墙垂直偏斜量测量：从抵抗端顶部吊一垂线，分别测出上、下部抵抗墙至垂线的距离。测量时注意吊线不与障碍物碰触，并没有大风影响。
3、垂直偏斜量：X=a－b
X — 抵抗墙垂直偏斜量mm
a — 抵抗墙上部至钢线距离mm
b — 抵抗墙下部至钢线距离mm

炼焦车间铁件工练兵卡
岗位：铁件工 编号：010
题目：保护板有几种形式？
答：通常有三种类型：即大保护板、中保护板和小保护板。

炼焦车间铁件工练兵卡
岗位：铁件工 编号：011
题目：我厂采用哪种保护板？
答：我厂采用的是大保护板和小保护板。

炼焦车间铁件工练兵卡
岗位：铁件工 编号：012
题目：保护板的作用是什么？
答：保护板是保护炉头砌体不受损坏，并通过它将弹簧经炉柱传给砌体的压力分布在燃烧室炉间砌体上。

炼焦车间铁件工练兵卡
岗位：铁件工 编号：013
题目：大保护板有什么特点？
答：大保护板是铸铁的，刚度大，与炉门框结合紧密；大保护板伸入砌体较深，炉头剥蚀较轻；但大保护板重量大，制造复杂，更换麻烦。

炼焦车间铁件工练兵卡
岗位：铁件工 编号：014
题目：测量弹簧时应注意什么？
答：1、清除测点的障碍物。2、注意弹簧是否有偏斜和失效等现象。3、测大弹簧时必须有固定的测点。

炼焦车间铁件工练兵卡
岗位：铁件工 编号：015
题目：大弹簧是怎么测量的？
答：1、测量时捆好安全带。
2、用钢板尺直接测大弹簧高度，每个弹簧均应在两个对称位置，各测出一个数值，求其平均数。
3、本次测量数应与上次测量数据核对，误差大时重测。
4、测量结束后，根据其高度按弹簧吨位负荷表进行换算。
5、三天之内调节到规定数值，每根炉柱上部左右两侧大弹簧的负荷要基本保持一致，相差不能大于0.5×10KN。

炼焦车间铁件工练兵卡
岗位：铁件工 编号：016
题目：横拉条是怎么测量的？
答：1、检查测量每个燃烧室上升管根部，机、中、焦装煤孔处的拉条直径。
2、扒开拉条沟，吹风清扫干净。
3、用卡尺逐个位置测量拉条直径的最细部位的尺寸，并做记录。
4、超过技术规定的及时处理。
5、上升管根部，装煤口附近，炉体边界的拉条状况，每半年抽查一次。

炼焦车间铁件工练兵卡
岗位：铁件工 编号：017
题目：如何用三线法测量钢柱曲度及计算？
答：1、将焦炉1、2、4三条钢线固定在测线架的刻印处，用松紧器拉紧。
2、测量前详细检查所有钢线，不准有折弯和触碰任何物体。
3、测量前应注意钢板尺应水平放置，与钢线垂直，再读出测点至钢柱的距离，并作记录，当相差较大时，应查明原因，消除后重测。
4、测量后拆除钢线，测量线架放回原处，固定好。
钢柱曲度A=（a-b）+（c-a）L/E
A —钢柱曲度
a —1线到钢柱表面的距离mm；
b —2线到钢柱表面的距离mm；
c —4线到钢柱表面的距离mm；
L —上部线架距中部线架的距离；
E —上部线架距下部线架的距离；
在测量中遇到加固板时，可在最后减去加固板之厚度即可

炼焦车间铁件工练兵卡
岗位：铁件工 编号：018
题目：我公司焦炉上部大弹簧为哪一种？下部大弹簧由哪两种组成？
答：我公司焦炉上部大弹簧是直径为45mm，自由高度为225±5mm
下部大弹簧由直径为45mm，自由高度为225±5mm 和直径为25mm，自由高度为220±5mm 两种组成。

炼焦车间铁件工练兵卡
岗位：铁件工 编号：019
题目：我公司焦炉的纵拉条如何组成的？各种弹簧的自由高度是多少？
答：我公司焦炉的纵拉条弹簧每组3个弹簧。
弹簧直径为45mm，自由高度为225±5mm 和直径为25mm，自由高度为220±5mm 两种组成。

炼焦车间铁件工练兵卡
岗位：铁件工 编号：020
题目：小炉柱弹簧及炉柱小弹簧为哪一种及自由高度是多少？
答：小炉柱弹簧及炉柱小弹簧的直径是21mm，自由高度是180mm

炼焦车间铁件工练兵卡
岗位：铁件工 编号：021
题目：我公司焦炉上下部拉条的直径为多少？拉条螺母多大？
纵拉条的尺寸是多少？拉条螺头多大？
答：上下部拉条ø50 mm ，拉条螺母M48 mm ，纵拉条的宽是100 mm
厚度是30 mm扁刚制成 ，拉条螺头是ø65mm元刚。

炼焦车间铁件工练兵卡
岗位：铁件工 编号：022
题目：我工司焦炉机焦两侧测线架的设计标高是多少？
答：上横铁处的标高是12000 mm ，下横铁处的标高是7500 mm ，
箅子砖处的标高是2980 mm 。

炼焦车间铁件工练兵卡
岗位：铁件工 编号：023
题目：正常生产时刚柱曲度一般控制在多少为好？
答：正常生产时刚柱曲度一般控制20 ~ 25mm以内为好。

炼焦车间铁件工练兵卡
岗位：铁件工 编号：024
题目：焦炉常用的弹簧哪几种为右旋，哪几种为左旋？
答：ø45 mm ø40mm ø21 mm 弹簧为右旋，
ø25mm 弹簧为左旋。

炼焦车间铁件工练兵卡
岗位：铁件工 编号：025
题目：铁件工的安全注意事项是什么？
答：1、测调机测弹簧、测量炉长，用推焦车配合时，要与推焦车司机密切联系好，指挥推焦车移位，自己移位时要注意四周烟雾。以免失足坠落。
2、上、下梯子测调铁件时，要有指定人员扶护，并注意车辆，尤其是在测量焦侧炉长与曲度时，注意接有红焦的熄焦车通过，并注意测量工具不得碰触拦焦车磨电道。
3、禁止多层同时作业，以免工具失手掉下伤人。
4、严禁坐在各车的轨道上休息，高空作业时，严禁往下扔任何物体，在炉顶要注意装煤车来往。
5、调节上下部炉柱大弹簧要有专人统一指挥。
6、进入地下室或机焦两侧烟道走廊时，禁止吸烟，动火要办动火证，注意交换时碰挤伤人。
7、处理护炉铁件缺陷，要有安全方案，并设监护人。
