GC1000J--矿用粉尘浓度传感器说明书.doc

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　江苏三恒科技集体有限公司
防爆合格证号：2074192
安全标志证号：MFB080020

GC1000J矿用粉尘浓度传感器

使用说明书

江苏三恒科技集团有限公司
Jiangsu Shine Group Technology Co.,Ltd.

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　第 11 页 共 10页

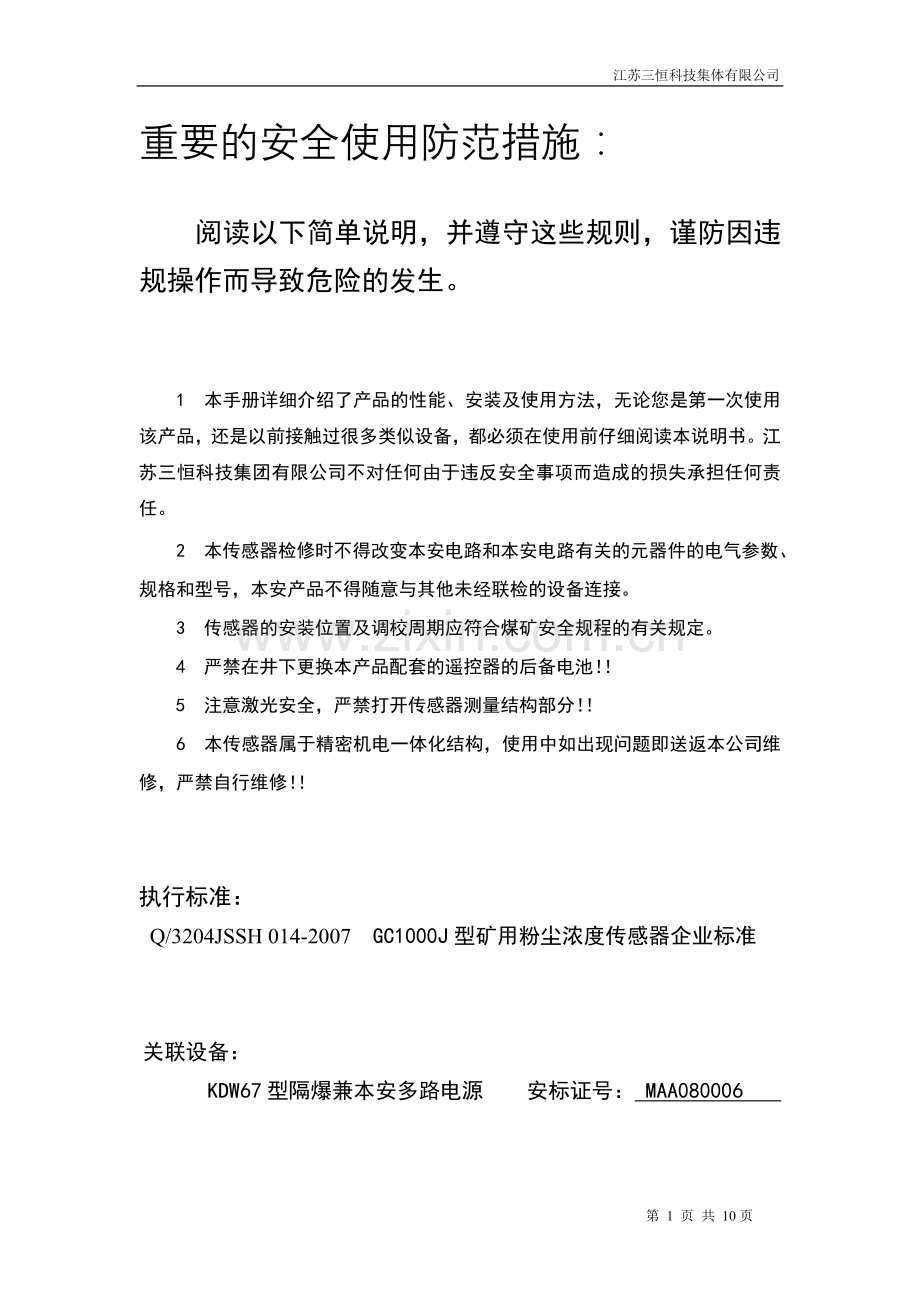

重要的安全使用防范措施：

阅读以下简单说明，并遵守这些规则，谨防因违规操作而导致危险的发生。

1 本手册详细介绍了产品的性能、安装及使用方法，无论您是第一次使用该产品，还是以前接触过很多类似设备，都必须在使用前仔细阅读本说明书。江苏三恒科技集团有限公司不对任何由于违反安全事项而造成的损失承担任何责任。
2 本传感器检修时不得改变本安电路和本安电路有关的元器件的电气参数、规格和型号，本安产品不得随意与其他未经联检的设备连接。
3 传感器的安装位置及调校周期应符合煤矿安全规程的有关规定。
4 严禁在井下更换本产品配套的遥控器的后备电池！！
5 注意激光安全，严禁打开传感器测量结构部分！！
6 本传感器属于精密机电一体化结构，使用中如出现问题即送返本公司维修，严禁自行维修！！

执行标准：
Q/3204JSSH 014-2007 GC1000J型矿用粉尘浓度传感器企业标准

关联设备：
KDW67型隔爆兼本安多路电源 安标证号： MAA080006

目 录

１、概述 3
２、使用环境条件： 3
３、主要特点 3
４、工作原理 3
５、主要技术指标 4
６、使用方法 4
７、运输与贮存 6
８、质量保证 7
９、随机清单 7

１、概述
GC1000J型矿用粉尘浓度传感器（以下简称传感器）是为了满足现有煤矿监测井下粉尘浓度而利用激光散射原理开发的高科技传感器。该传感器的研制成功填补了我国不能长期监测井下粉尘的空白。该传感器能够长时间连续实时检测井下粉尘浓度并同时输出与矿用监控系统相适应的信号，传感器除了和本公司的KJ70N年煤矿监测系统配合使用外还可以和其他煤矿监测系统相兼容。
传感器执行中华人民共和国煤炭行业标准MT63 - 1997《直读式粉尘浓度测量仪表》其型号及规格如下:
G C 1000 J
激光原理；
测量范围；
粉尘浓度；
矿用传感器及敏感元件。
２、使用环境条件：
设备使用环境条件要求如下：
a） 环境温度：0℃～+40℃ ；
b） 相对湿度：≤95%（＋25℃）；
c） 大气压力：80 kPa～106 kPa；
d） 无显著振动和冲击的场合；
e） 煤矿井下有爆炸性气体混合物，但无破坏绝缘的腐蚀性气体的Ⅰ类场合。
３、主要特点
ａ）　采用激光散射原理对井下粉尘浓度快速、准确测量。
ｂ）　采用独特的光学镜头清洁系统、保证在全量程范围内准确测量。
ｃ）　采用红外遥控调校传感器各参数，实现不开盖调节使调校更加简单。
４、工作原理
本传感器由供电电源、激光传感头、光电二极管、光学清扫系统、自动空气过滤系统、A/D变换器、遥控器及红外接收头、单片机以及显示电路和频率（或电流）信号输出及断电输出电路等部分组成。其工作原理见下面框图：
当空气中的粉尘颗粒经过传感器时，被粉尘散射的激光散射到光电二极管上，光电二极管将粉尘浓度的微弱光信号变成微弱电信号，再将电信号进行放大、检波变成模拟直流信号，直流信号经A/D转换后变成数字信号由单片机进行处理后显示粉尘浓度，同时输出与粉尘浓度相对应的频率信号，并且根据粉尘浓度输出断电信号。
光学清扫系统主要是清洁激光器的发射面，保证激光器和光电二极管在全量程范围内都能够准确发射激光信号。单片机根据粉尘浓度大小每隔一段时间向清扫系统发出自动清扫命令对激光头及光电二极管部分进行清扫，当进行清扫时三位显示浓度数码管从左往右轮流显示“-”持续约30秒后数码管从右往左轮流显示“-”也持续30秒，两个循环后清扫结束恢复正常测量状态。空气过滤系统主要是为光学系统提供清洁空气保证激光器和光电二极管尽量不受到粉尘污染发射和接收面。当传感器连续工作1000小时后应更换空气过滤器。具体更换方法：先将图１中所示空气过滤器盖板打开，再将下面的通气端板卸掉，取出被污染的空气过滤器，换上新的后装好通气端板、盖板即可。

５、主要技术指标
ａ）　防爆形式：矿用本安型，标志“Exib I” ；
ｂ）　测量范围：(1 - 1000)mg/m³；
ｃ）　基本误差：±25%；
ｄ）　频率输出信号：（1 - 1000）mg/m³ 对应 (200 ～ 1000) Hz；
ｅ）　输出控制信号：在测量范围内任意设置（出厂设为50 mg/m³），当粉尘浓度达到设置值时输出高电平状态，输出电流为2mA时的电压不小于3V，低电平输出状态时的电压小于0.5V。
ｆ）　工作电源：DC12V 三组（2组+12V，一组+/-6V）；
ｇ）　显示方式：4位数码管直接显示
第一位小数码管显示功能码：0 －零点
1 －灵敏度
3 －输出控制点
4 －自检
7 －清扫
后三位数码管直接显示粉尘浓度mg/m³。
ｈ）　调校周期：30天，调校方法见6.2。
６、使用方法
传感器的安装地点位置和调校周期应符合煤矿安全规程的有关规定。
6.1安装和接线
将KDW67型隔爆兼本安多路电源的三组输出电源分别接至传感器的下面两个航空插头上，将传感器的提手悬挂在巷道的顶梁上，并固定牢靠，仪器正面平行于风流且无插座的一侧迎风；将传感器的输出信号接至分站，具体接线方法见图1。

图1 传感器外部接线图
传感器主板详细接线方法见图2：

图2 传感器内部接线图
6.2传感器调整
传感器的所有调整都可以用KJS2通用遥控器来完成，遥控器的面板图见图3

图3 遥控器外形图
6.2.1零点调整
传感器正确接线通电，用专用堵头塞住传感器的两个端口，预热30分钟后，观察3位LED数字显示是否为零，如果有偏差，按一次遥控器上的设置键，用“加” “减”键使第一位数码管显示“0” ，再按下“执行”键功能码数码管闪烁显示，此时可以通过“加” “减小”键将数码管显示调为0.00完成零点调节。
6.2.2粉尘灵敏度调节：
在零点调节完后，将专用校验块标定灵敏度，将校验块正确插入到传感器中，此时传感器的显示的粉尘浓度应和校验块的浓度数值相同，如果有偏差，则用遥控器调节：按下“功能”键后，通过“加” “减”键是功能码显示“1” ，再按下“执行”键功能码数码管闪烁显示，此时可以通过“加” “减”键将数码管显示和校验块上的浓度相同后完成调节。
6.2.3输出控制点调节：
按下“功能”键后，通过“加” “减”键是功能码显示“3” ，再按下“执行”键功能码数码管闪烁显示，此时可以通过“加” “减”键调节到所需断电浓度后完成调节。出厂默认控制浓度为50 mg/m³。当粉尘浓度达到所设置浓度点时，单片机将输出控制信号。
4.2.4自检功能：
按下“功能”键后，通过“加” “减”键是功能码显示“4” ，再按下“执行”键功能码数码管闪烁显示，此时一直按下“加”或 “减”键，则数码管显示250同时输出400Hz的标准频率信号，松开按键停止输出频率信号。
７、运输与贮存
7.1 运输
包装好的传感器，在避免雨雪直接淋袭，避免剧烈振动和碰撞的条件下可适应水运、陆运及空运等运输方式。
7.2 贮存
包装后的传感器，能在温度为-10℃ ～ 40℃、相对湿度：≤ 95%（+25℃）、干燥无腐蚀性物质的仓库中贮存一年。

８、质量保证
用户在遵守运输、贮存、安装、使用要求的条件下，自发货之日起１年内，因产品质量不良或包装不善而发生损坏或不能正常工作的产品，制造厂负责免费为用户更换零件、重新调试或更换整机。
９、随机清单
每台传感器出厂时应附有以下内容：
a）　遥控器　　　　　　　 　一只
b）　使用说明书 一份
c）　产品合格证 一份
d）　航空线 三根（3、4、5芯各一根）
e）　空气过滤器 五只
f）　内六角扳手 两只（Ｍ2.5／Ｍ3各一只）

防爆证件（扫描件）

安标证件（扫描件）

感谢您选用江苏三恒科技集团有限公司的产品

GC1000J 型
矿用粉尘浓度传感器 使用说明书
2009年1月 第一次修订
修订人：
校准人：
审定人：

江苏三恒科技集团有限公司

销售电话：[phone]
技术支持：0519-85765606
设备维修：0519-85196753
公司传真：[phone]
