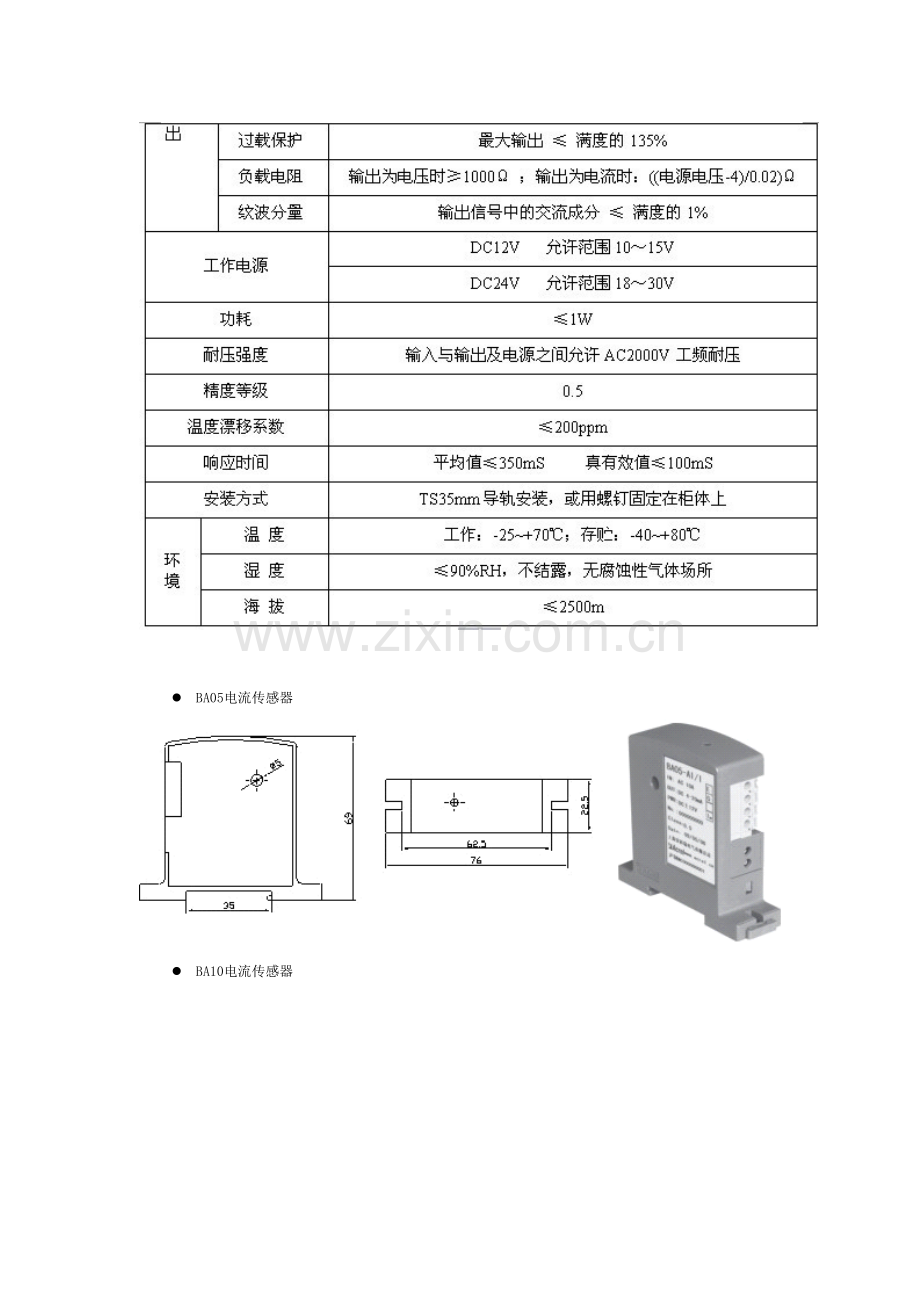

BABA 系列交流电流传感器系列交流电流传感器安科瑞 邱红江苏安科瑞电器制造有限公司 江苏 江阴1 1产品概述产品概述BA 系列交流电流传感器采用电磁感应原理，对电网中的交流电流进行实时测量，采用精密恒流技术和线性温度补偿技术，将其隔离变换为标准的直流信号输出。为 PLC 或 DCS 系交流电流传感器统一提供电流信号。采用24伏或12伏安全电压供电，具有过载能力强、高精度、高隔离、高安全性、低功耗等特点，可广泛用于工业自动化领域。2 2 型号说明型号说明3 3 技术指标技术指标BA05电流传感器BA10电流传感器BA20电流传感器BA50电流传感器5 5、接线示例、接线示例如图所示穿心输入 Iac，电流输出型传感器的输出为共地电流源，电压输出型传感器的输出为共地电压源。图中 RL 是用户负载，输出为电流时，负载400（12V 供电）或800（24V 供电）；输出为电压时负载1k。6 6 实际应用实际应用下面以无锡某空调设备生产公司为例，介绍 BA 系列交流电流传感器在工业制冷设备中的应用。无锡某空调设备生产公司是一家致力于生产、销售、维护工业制冷设备为一体的企业，产品主要包括风冷式冷水机组、水冷螺杆式冷水机组、水冷箱式冷水机组、风冷式油冷机组，冷冻除湿机等。产品广泛适用于医药、化工、食品、注塑、电子、造纸印刷等多个行业。该单位生产的水冷式冷水机组（图1）采用名牌压缩机及电控元件加工制造，配套壳管式冷凝器及不锈钢水箱式、板式、壳管式蒸发器，外形美观、冷量充足、效能高、易于维护。图1：水冷式冷水机组其产品内部的电器控制部分，机组启动与控制的所有元件均安装在电控箱（图2）内，由工厂接线并完成功能测试，电器控制部分包括：文本控制器、主接触器、塑壳断路器等。图2：水冷式冷水机组内部构造图制冷机组采用微电脑控制，主芯片与江苏安科瑞 BA 系列交流电流传感器相连，通过监测机组电流间接监测机组的运行功率，内部数据在机组外面的液晶屏上实现可视化，并配置多重保护装置，能准确控制运行状况，稳定性高。图3：细节图7 7 订货范例订货范例例1BA05-AI/I 平均值交流电流传感器辅助电源：DC24V输入：AC0-10A输出：DC4-20mA精度：0.5级例2BA05-AI/I-T 真有效值交流电流传感器辅助电源：DC24V输入：AC0-10A输出：DC4-20mA精度：0.5级
