直饮水项目方案.doc

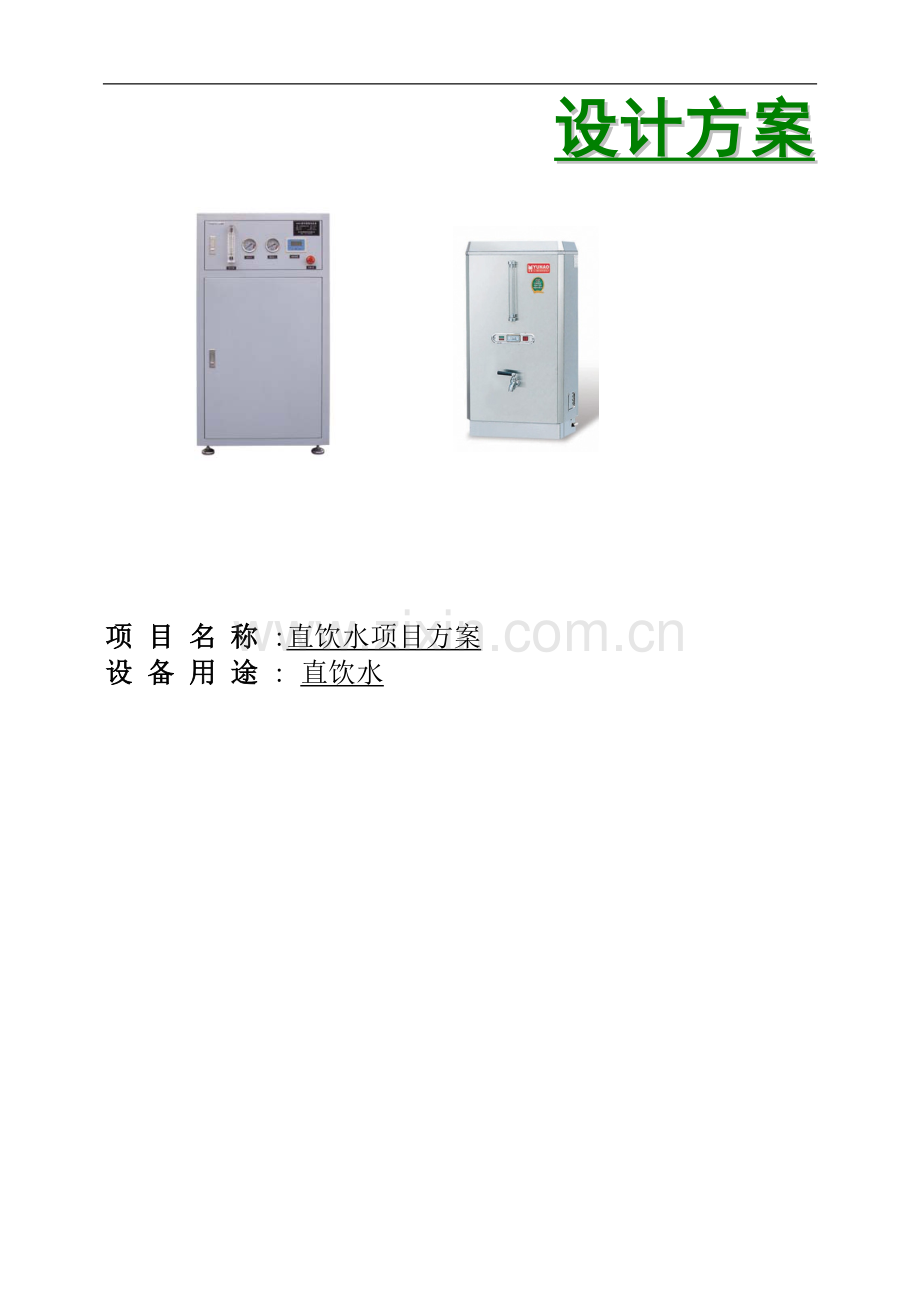

设计方案

项 目 名 称 :直饮水项目方案
设 备 用 途 : 直饮水

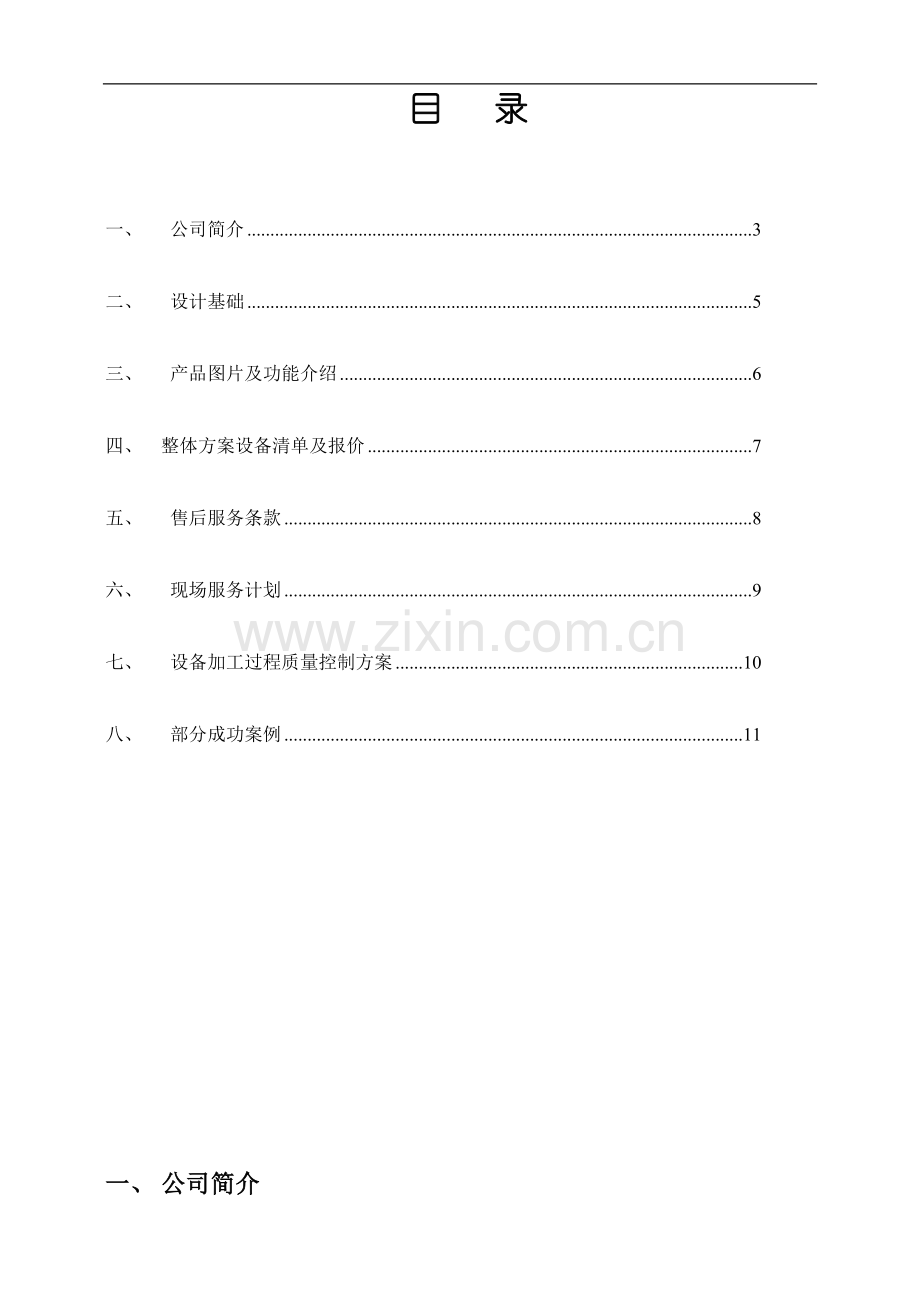

目 录
一、 公司简介 3
二、 设计基础 5
三、 产品图片及功能介绍 6
四、 整体方案设备清单及报价 7
五、 售后服务条款 8
六、 现场服务计划 9
七、 设备加工过程质量控制方案 10
八、 部分成功案例 11

一、 公司简介
北京丰茂上达环保科技有限公司成立于二零零八年，是一家集产品研发、生产、销售、服务于一体的水处理设备高新技术企业，拥有专业的科技研发团队和营销团队。公司总部位于北京丰台区总部基地南四环西路188号六区2号楼10层，生产基地在北京大兴工业园区，是目前中国北方较大的水处理设备OEM生产商，涉及家用直饮机、商用机及大型水处理设备。
    公司一贯秉持科技领先、质量第一的精神，依托强大的研发生产团队，推出“福浩达”牌家用、商用系列水处理产品。涉及单位、企业集中供水的大型水处理系统、工业高纯水处理设备、矿泉水、纯净水生产线、投币式售水机、家用直饮水机等多个领域。
今天，您工作所在地北京丰茂上达环保科技有限公司地处北京南五环外，环境优美的大兴工业园区，占地面积8000m2，车间使用面积4000m2，是北京丰茂上达环保科技有限公司全额投资800 余万元建成的生产基地。以拥有国际最先进的生产线、质量检测分析设备，产品经国家国家卫生部检测中心检测，质量达到国家标准，一期工程投产后设计生产能力为年产量8万只，产值1.4 亿元，可实现利税100余万元。
在丰茂上达环保科技有限公司的发展过程中，依靠科技、尊重人才的政策始终贯穿于企业的经营方针之中。公司在为客户提供一流产品的同时，引进高素质的技术和管理人才，已研制开发了多项新产品。公司正致力于不断完善管理机制，吸引优秀人才，树立竞争意识，发展名牌战略，力争用最短的时间冲出国门，走向世界。丰茂上达人将不断致力于传递和谐幸福理念，改善人类健康饮水发展，以深厚的企业文化为思想载体，以卓越的产品质量为先导，以强大的销售渠道、诚信的售后服务，致力于打造一流的中国环保净水行业的标杆。

企业文化体系

核心价值观：科技为环保服务，环保为健康护航
经营理念： 得客户心者得天下
企业精神： 诚信、团结、创新、做精、做强、共赢
做事之道： 不怨天，不尤人，下学而上达
管理之道： 人人有目标，执行有程序，过程有监督，结果有反馈
服务理念： 因为专业，所以卓越
企业使命： 健康千万人，幸福千万家
企业宗旨： 传递和谐幸福理念，改善人类饮水健康

二、设计基础
设计依据及原则：
1、 无详细水质报告，按一般市政供水标准处理
2、 客户方实际用水情况报告：
酒店，约50人用水。根据以上客户实际情况，我司提供两套方案，供客户选择：

方案一：RO-200G豪华一体机+电热开水器
方案二：RO-200G豪华一体机+管线机

方案一 RO-200G豪华一体机+30L电热开水器
产品图片及功能介绍
1. 反渗透纯水系统
机器构造及流程

图示一 纯水机构造及流程图

各部件名称：
1、低压开关 5、原水压力表 9、后置活性碳 13、废水压力表 17、水质探针
2、PPF滤芯 6、进水电磁阀 10、高压开关 14、反冲洗电磁阀(反冲洗球阀)
3、颗粒活性碳 7、高压泵 11、流量计 15、废水调解阀(废水比)
4、精密活性碳 8、RO膜（膜壳） 12、储水桶 16、转子式流量计

（本流程图仅供原理参考，实际配置按机器型号以实际产量为准）
③
④
⑤
②
①
图示二 产品外观
1. 流量计
2. 进水压力表
3. 纯水压力表
4. RO可控电脑板
5. 电源开关

图示三 RO可控电脑板
RO管理器特点：
1. 体积小，使用更方便；
2. 白色背光LCD显示屏，美观、大方；白色背光+大面积的LCD显示屏，使纯水机真正实现数码化。
3. 实现功能多：
流量管理功能：本RO管理器配有转子式流量计，通过芯片内的计数器可以计算纯水机的实际总流量，并以数码直观显示每支滤芯的剩余量，当任何一支滤芯使用余量减少到50加仑时显示“报警”，减少到0时则自动停机，确保用户能按时更换滤芯，保证了饮水卫生安全。
实时水质监测功能：本RO管理器配有水质探针，对纯水的电导率进行全天候监测，如水质超标，则有相应显示提醒用户检查机器。
自动冲洗功能：本RO管理器实行每六小时自动定时冲洗一次20秒，（每次通电冲洗20秒-间隔6小时-再自动冲洗20秒），以保证RO膜的清洁，并且避免了传统冲洗方式会浪费水的问题。
水满检测功能：本管理器可使用高压开关作纯水水满检测。

电气原理图

主要组件的特性及作用

第一道过滤器
聚丙烯（PP）熔喷滤芯
滤除水中的泥砂、杂质、胶体、悬浮物等。
第二道过滤器
颗粒活性碳滤芯
滤除自来水或工业液料中的异色、异味、余氯、重金属及有机物等。
第三道过滤器
烧结活性碳棒滤芯
吸附水中异色、异味、重金属及有机物等。
第四道过滤器
RO逆渗透膜
去除水中细菌、重金属、盐份、不良矿物质及其他溶解物和在自来水处理过程中所加入的化学药剂。
第五道过滤器
后置活性碳
调节纯水口味、保持纯水新鲜。
高压泵
附变压器
稳定水压、确保RO膜正常工作。
高压开关(常闭)
3kg/cm2
当压力桶内压力升至高压开关设定最高压力时，自动关闭泵，停止制水。
低压开关(常开)
24V
水源无水或压力太低时，RO泵自动停止工作，避免RO泵空转。
废水调节阀(废水比)
纯水:废水=1:2～1:3
控制纯水质量，废水的压力在5kg。
注：（非专业人员请勿随意调节）
电磁阀
24V
当停止制水时，能自动关断水源，不使水流依靠水源压力，通过RO膜继续排放废水。
逆止阀
单向流通
控制水流方向。
液晶显示电脑板

自动冲洗延长膜的使用寿命且自动显示纯水的TDS值。
压力表
0～10kg
测进水压力和废水压力。
流量计
100L／h
测纯水的流量（60～80L/h）
电源开关

强行打开、关闭电源

维护保养
更换滤芯的周期：本公司经过多年开发与实践，第一个在水处理行业提出“滤芯流量管理”的概念，采用ROMAC系列纯水机管理器，实现了对预处理流量的监测，避免了传统RO机预处理仅凭经验更换滤芯的弊端，保证了预处理的工作质量。ROMAC系列纯水机管理器通过芯片内的计数器可以计算纯水机的实际总流量，并以数码直观显示每一支滤芯的使用余量，当任何一支滤芯使用余量减少到50G时显示“报警”（相应的滤芯序号快速闪动），减少到0时则自动报警，确保用户能按时更换滤芯，保证了饮用水的卫生安全。
更换滤芯的流量设定依据水源水质的好坏与所含矿物质成份而定，或以水质检测器测量，
根据各地区原水水质决定。一般以经验统计，定期更换各类滤芯的大约流量如下：
(一) 水源为自采水时（浊试在2～10之间）
第一级 PP熔喷滤芯 6000~7000加仑
第二级 颗粒活性碳滤芯 6500加仑
第三级 块状活性碳滤芯 6000加仑
第五级 后置活性碳滤芯 2500加仑
第四级 RO逆渗透膜一般以纯水出水量与纯水TDS值作为更换依据。
以上所列仅为常用参数，具体应以水质不同地区参数为准。
(二) 水源为地下水，铁质含量太高时，上项更换滤芯时间缩短1000加仑或根据实际水质及纯水出水量之测定而定。
(三) 河水或溪水：通知本公司或各地经销商定期水质追踪检测而予以定期更换滤芯。
更换滤芯的征兆
(一) 造水太慢：前置过滤器滤芯或逆渗透膜阻塞。
(二) 口感不佳：后置活性碳滤芯寿命已到。
(三) 膜去除率小于75％：逆渗透膜的寿命已到。膜去除率的计算公式为：
RO膜去除率=（原水TDS值－纯水TDS值)×100％原水TDS值
主机外形尺寸：61×48.5×115 cm
2. 终端加热系统
电源种类：220V~50Hz
功率：3KW
电流：13.6A
容量：30L
龙头数：1
外形尺寸：405×360×740mm
进水为纯水，不结垢，加热效率快，使用寿命长。
3.方案设备清单及报价
序号
设备名称
规格型号
单位
数量
单价
合计
1
200G豪华一体纯水机
RO-200GPD
套
1

2
30L不锈钢开水器
30L
台
1

总计

方案二：
壁挂管线机

·经典正方形，带竖纹
·高档白色外形设计，外观典雅、大方
·加热、制冷、常温多功能选择
·全自动控制，数码指示灯显示
·与纯水机连接，壁挂安装于客户居家或办公室，客厅
制热功率：550W,热水≥90℃，4L/H 主机尺寸：34×15.5×48cm

方案设备报价清单：
序号
设备名称
规格型号
单位
数量
单价
合计
1
200G豪华一体纯水机
RO-200GPD
套
1

2
壁挂管线机

台
3

总计

注：本设备报价包含上述清单中所述的所有设备，
1) 报价范围 ： 。
2) 报价有效期限：报价有效期限为60日
3) 付款及供货： 款到发货，方案一供货周期为款到账后20日内 ，方案二供货周期为款到账后15日内，
4) 本报价仅供本直饮水项目组，第三方及其它项目不得使用。
五、售后服务条款
1．保修期： 整机保修一年。

2．保修范围：整机保修包括各种控制器、电器开关、泵等机器部件。滤料、滤芯属于设备使用耗材，不在保修范围内。因操作不当引起的人为损坏不在保修范围内。

3．保修条款：
每台设备指定专门窗口设备负责人，负责供方与需方的联络，提
供“7天×24小时”全天候服务。

4．内部服务精神：
·面对求助客户我们是110
·面对抱怨客户我们是119
·面对咨询客户我们是114
·面对故障客户我们是120

六、现场服务计划
1．供方现场服务人员具有下列资质：
遵守法纪，遵守现场的各项规章制度；
有较强的责任感和事业心，按时到位；
了解合同设备的设计，熟悉其结构，有相同或相近机组的现场工作经验，能够正确地进行现场指导；
身体健康，适应现场工作的条件；
供方要相需方提供人员情况表。如需方对供方现场人员不满，供方须更换不合格的供方现场服务人员。

2．供方现场服务人员的职责；
供方现场服务人员的任务主要包括设备催交、货物的开箱检验、设备质量问题的处理、安装和调试、参加试运行和性能验收实验。
在安装运行和调试前，供方技术服务人员应向须方技术人员进行技术交底，讲解和示范将要进行的程序和方法对重要工序（见下表），供方技术人员要对施工情况进行确认和签证，否则需方不能进行下一道工序。

七、设备加工过程质量控制方案
原材料 外协件 毛坯

原材料检验

原料库

中 控 检 验
原材料处理 焊 接

制 作 机加工

装 配 外购部件

表面处理

检 验

包 装

出 厂
