施耐德按钮、指示灯型号介绍
2011-03-15 10:33

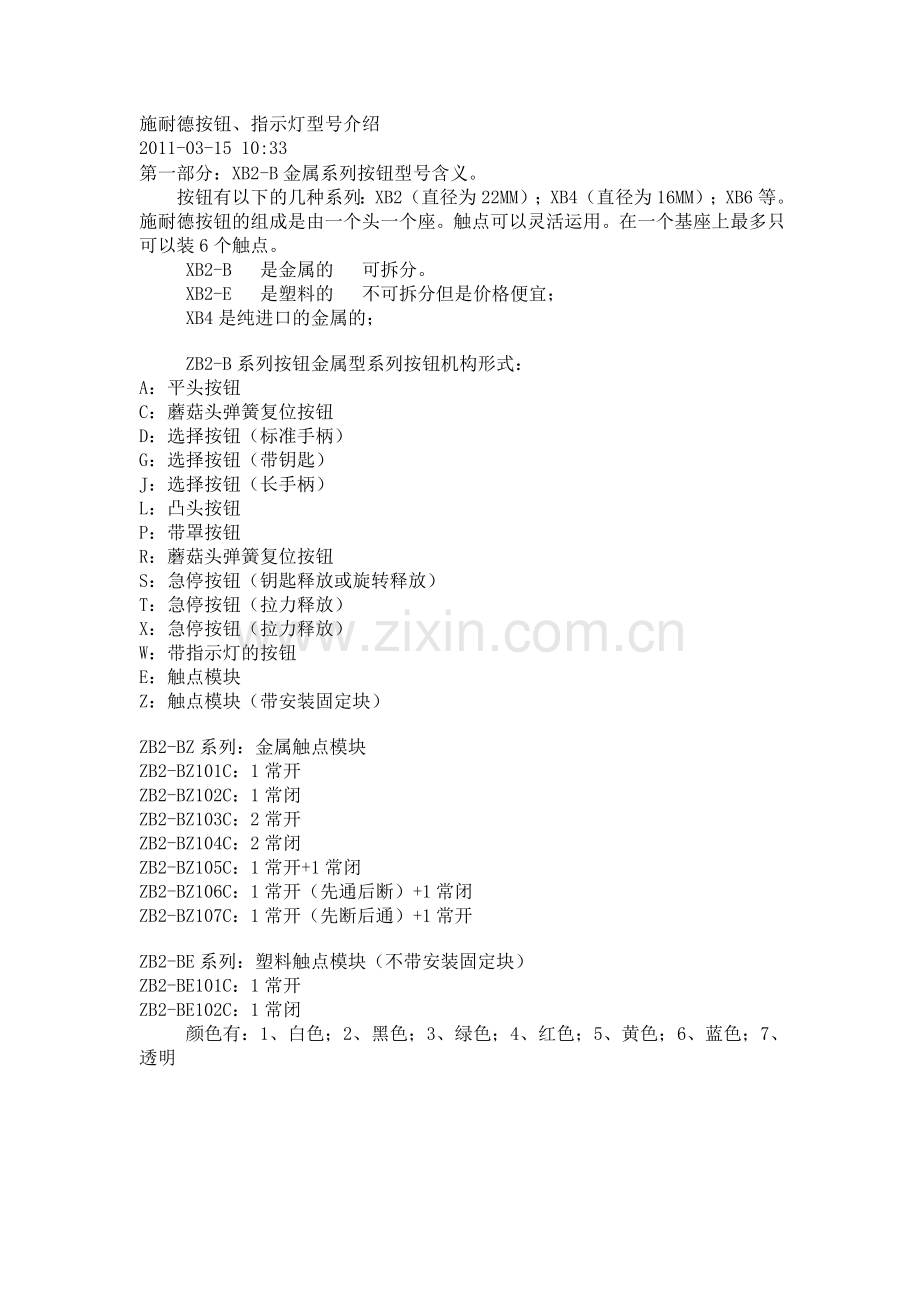

第一部分：XB2-B金属系列按钮型号含义。
　　按钮有以下的几种系列：XB2（直径为22MM）；XB4（直径为16MM）；XB6等。施耐德按钮的组成是由一个头一个座。触点可以灵活运用。在一个基座上最多只可以装6个触点。
   XB2-B  是金属的  可拆分。
   XB2-E  是塑料的  不可拆分但是价格便宜；
   XB4是纯进口的金属的；
   ZB2-B系列按钮金属型系列按钮机构形式：
A：平头按钮
C：蘑菇头弹簧复位按钮
D：选择按钮（标准手柄）
G：选择按钮（带钥匙）
J：选择按钮（长手柄）
L：凸头按钮
P：带罩按钮
R：蘑菇头弹簧复位按钮
S：急停按钮（钥匙释放或旋转释放）
T：急停按钮（拉力释放）
X：急停按钮（拉力释放）
W：带指示灯的按钮
E：触点模块
Z：触点模块（带安装固定块）
ZB2-BZ系列：金属触点模块
ZB2-BZ101C：1常开
ZB2-BZ102C：1常闭
ZB2-BZ103C：2常开
ZB2-BZ104C：2常闭
ZB2-BZ105C：1常开+1常闭
ZB2-BZ106C：1常开（先通后断）+1常闭
ZB2-BZ107C：1常开（先断后通）+1常开
ZB2-BE系列：塑料触点模块（不带安装固定块）
ZB2-BE101C：1常开
ZB2-BE102C：1常闭
   颜色有：1、白色；2、黑色；3、绿色；4、红色；5、黄色；6、蓝色；7、透明

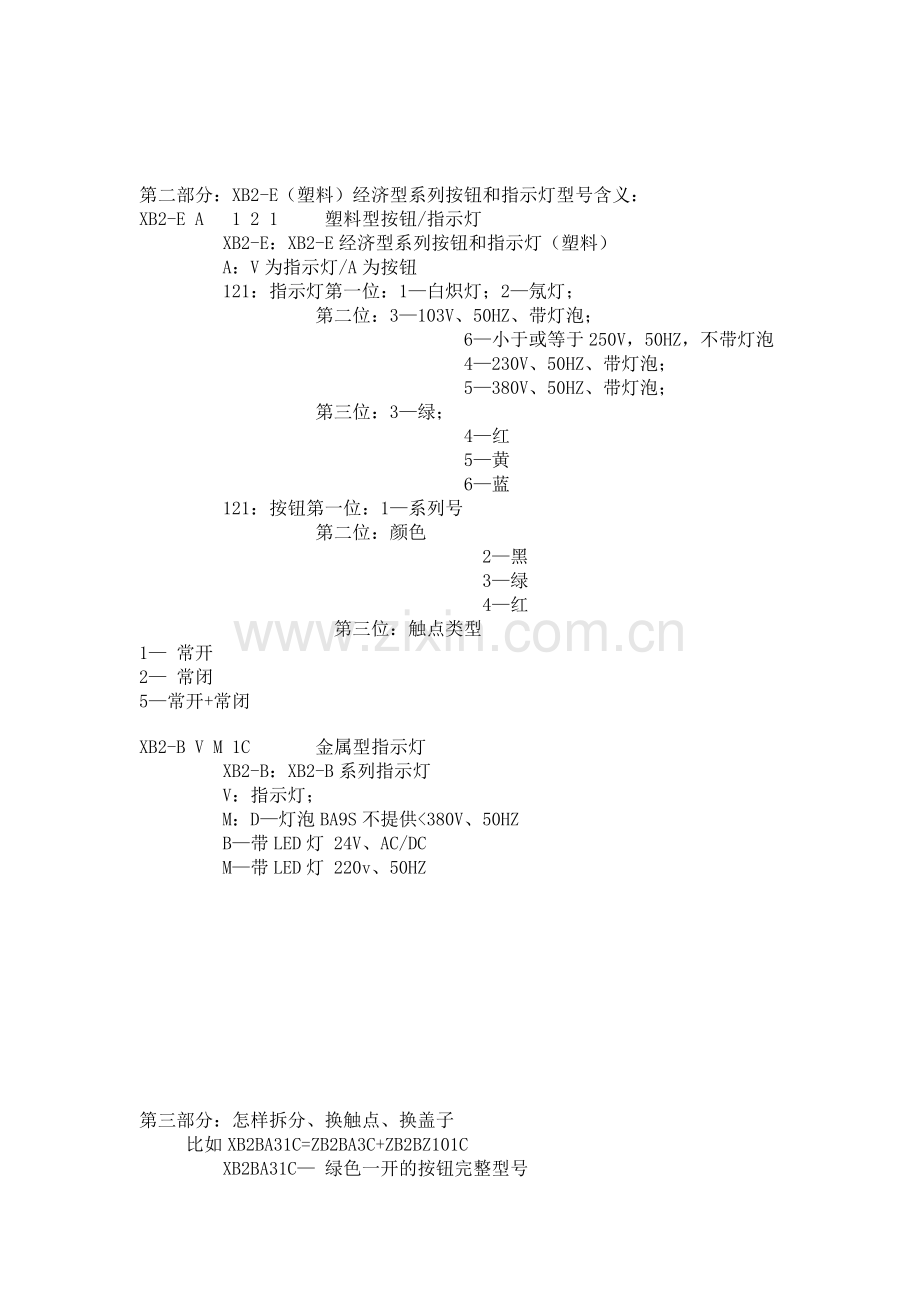

第二部分：XB2-E（塑料）经济型系列按钮和指示灯型号含义：
XB2-E A  1 2 1   塑料型按钮/指示灯
     XB2-E：XB2-E经济型系列按钮和指示灯（塑料）
     A：V为指示灯/A为按钮
     121：指示灯第一位：1—白炽灯；2—氖灯；
　         第二位：3—103V、50HZ、带灯泡；
　                 6—小于或等于250V，50HZ，不带灯泡
　                 4—230V、50HZ、带灯泡；
　                 5—380V、50HZ、带灯泡；
　         第三位：3—绿；
　                 4—红
　                 5—黄
　                 6—蓝
     121：按钮第一位：1—系列号
　         第二位：颜色
　                  2—黑
　                  3—绿
　                  4—红
　          第三位：触点类型
1— 常开
2— 常闭
5—常开+常闭
XB2-B V M 1C    金属型指示灯
     XB2-B：XB2-B系列指示灯
     V：指示灯；
     M：D—灯泡BA9S不提供<380V、50HZ
     B—带LED灯 24V、AC/DC
     M—带LED灯 220v、50HZ

第三部分：怎样拆分、换触点、换盖子
   比如XB2BA31C=ZB2BA3C+ZB2BZ101C
     XB2BA31C— 绿色一开的按钮完整型号
     ZB2BA3C— 绿色按钮头
     ZB2BZ101C— 一开触点模块
   等号前面是绿色一开的按钮完整型号。等号后面是绿色按钮头+1开触点模块。
例如以下：
XB2BA11C= ZB2BZ101C+ZB2BA1C 白色平头按钮
XB2BA21C= ZB2BZ101C+ZB2BA2C 黑色平头按钮
XB2BA22C= ZB2BZ102C+ZB2BA2C 黑色平头按钮
XB2BA31C= ZB2BZ101C+ZB2BA3C 绿色平头按钮
XB2BA3311C= ZB2BZ101C+ZB2BA331C 带功能符号按钮
XB2BA3341C= ZB2BZ101C+ZB2BA334C 带功能符号按钮
XB2BA3351C= ZB2BZ101C+ZB2BA335C 带功能符号按钮
XB2BA42C= ZB2BZ102C+ZB2BA4C 红色平头按钮
XB2BA4322C= ZB2BZ102C+ZB2BA432C 带功能符号按钮
XB2BA4342C= ZB2BZ102C+ZB2BA434C 带功能符号按钮
XB2BA51C= ZB2BZ101C+ZB2BA5C 黄色平头按钮
XB2BA61C ZB2BZ101C+ZB2BA6C 兰色平头按钮
XB2BC21C ZB2BZ101C+ZB2BC2C 黑色蘑菇头按钮
XB2BC31C ZB2BZ101C+ZB2BC3C 绿色蘑菇头按钮
XB2BC42C ZB2BZ102C+ZB2BC4C 红色蘑菇头按钮
XB2BC51C ZB2BZ101C+ZB2BC5C 黄色蘑菇头按钮
XB2BC61C ZB2BZ101C+ZB2BC6C 兰色蘑菇头按钮
XB2BD217C ZB2BZ101C+ZB2BD27C 黑色金属选择开关
XB2BD21C ZB2BZ101C+ZB2BD2C 标准手柄选择开关 2位 1NO
XB2BD25C ZB2BZ105C+ZB2BD2C 标准手柄选择开关 2位 1NO+1NC
XB2BD337C ZB2BZ103C+ZB2BD37C 黑色金属选择开关 3位 2NO
XB2BD33C 5 标准手柄选择开关 3位 2NO
XB2BD41C ZB2BZ101C+ZB2BD4C 标准手柄选择开关 2位 右至左复位 1NO
XB2BD45C ZB2BZ105C+ZB2BD4C 标准手柄选择开关 2位 右至左复位 1NO+1NC
XB2BD53C ZB2BZ103C+ZB2BD5C 标准手柄选择开关 3位 左右至中间复位 2NO
XB2BD73C ZB2BZ103C+ZB2BD7C 标准手柄选择开关? 3位 左至中间复位 2NO
XB2BG03C ZB2BZ103C+ZB2BG0C 钥匙开关 3位 均可出 2NO
XB2BG21C ZB2BZ101C+ZB2BG2C 钥匙开关 2位 左出 1NO
XB2BG25C ZB2BZ105C+ZB2BG2C 钥匙开关 2位 左出 1NO+1NC
XB2BG33C ZB2BZ103C+ZB2BG3C 钥匙开关 3位 中间出 2NO
XB2BG41C ZB2BZ101C+ZB2BG4C 钥匙开关 2位 左或右出 1NO
XB2BG45C ZB2BZ105C+ZB2BG4C 钥匙开关 2位 左或右出 1NO+1NC
XB2BG53C ZB2BZ103C+ZB2BG5C 钥匙开关 3位 左或右出 2NO
XB2BG61C ZB2BZ101C+ZB2BG6C 钥匙开关 2位 右至左复位 左出 1NO
XB2BG65C ZB2BZ105C+ZB2BG6C 钥匙开关 3位 右至左复位 左出 1NO+1NC
XB2BG73C ZB2BZ103C+ZB2BG7C 钥匙开关 3位 左右至中间复位 中间出 2NO
XB2BJ21C ZB2BZ101C+ZB2BJ2C 黑色长手柄选择开关 2位 1NO
XB2BJ25C ZB2BZ105C+ZB2BJ2C 黑色长手柄选择开关 2位 1NO+1NC
XB2BJ33C ZB2BZ103C+ZB2BJ3C 黑色长手柄选择开关 3位 2NO
XB2BJ41C ZB2BZ101C+ZB2BJ4C 黑色长手柄选择开关 2位 右至左复位 1NO
XB2BJ45C ZB2BZ105C+ZB2J5C 黑色长手柄选择开关 2位 右至左复位 1NO+1NC
XB2BJ53C ZB2BZ103C+ZB2BJ5C 黑色长手柄选择开关 3位 左右至中间复位 2NO
XB2BJ73C ZB2BZ103C+ZB2BJ7C 黑色长手柄选择开关 3位 左至中间复位 2NO
XB2BL21C ZB2BZ101C+ZB2BL2C 黑色凸头按钮
XB2BL22C ZB2BZ102C+ZB2BL2C 黑色凸头按钮
XB2BL31C ZB2BZ101C+ZB2BL3C 绿色凸头按钮
XB2BL42C ZB2BZ102C+ZB2BL4C 红色凸头按钮
XB2BL4322C ZB2BZ102C+ZB2BL432C 带功能符号按钮
XB2BL4342C ZB2BZ102C+ZB2BL434C 带功能符号按钮
XB2BL51C ZB2BZ101C+ZB2BL5C 黄色凸头按钮
XB2BL61C ZB2BZ101C+ZB2BL6C 兰色凸头按钮
XB2BP21C ZB2BZ101C+ZB2BP2C 黑色带罩按钮
XB2BP31C ZB2BZ101C+ZB2BP3C 绿色带罩按钮
XB2BP42C ZB2BZ102C+ZB2BP4C 红色带罩按钮
XB2BP51C ZB2BZ101C+ZB2BP5C 黄色带罩按钮
XB2BP61C ZB2BZ101C+ZB2BP6C 兰色带罩按钮
XB2BR21C ZB2BZ101C+ZB2BR2C?
XB2BR42C ZB2BZ102C+ZB2BR4C 红色蘑菇头按钮(φ60)
XB2BS142C ZB2BZ102C+ZB2BS14C 钥匙复位急停按钮(φ40)
XB2BS242C ZB2BZ102C+ZB2BS24C 钥匙复位急停按钮(φ60)
XB2BS442C ZB2BZ102C+ZB2BS44C 转动复位急停按钮(φ30)
XB2BS542C ZB2BZ102C+ZB2BS54C 转动复位急停按钮(φ40)
