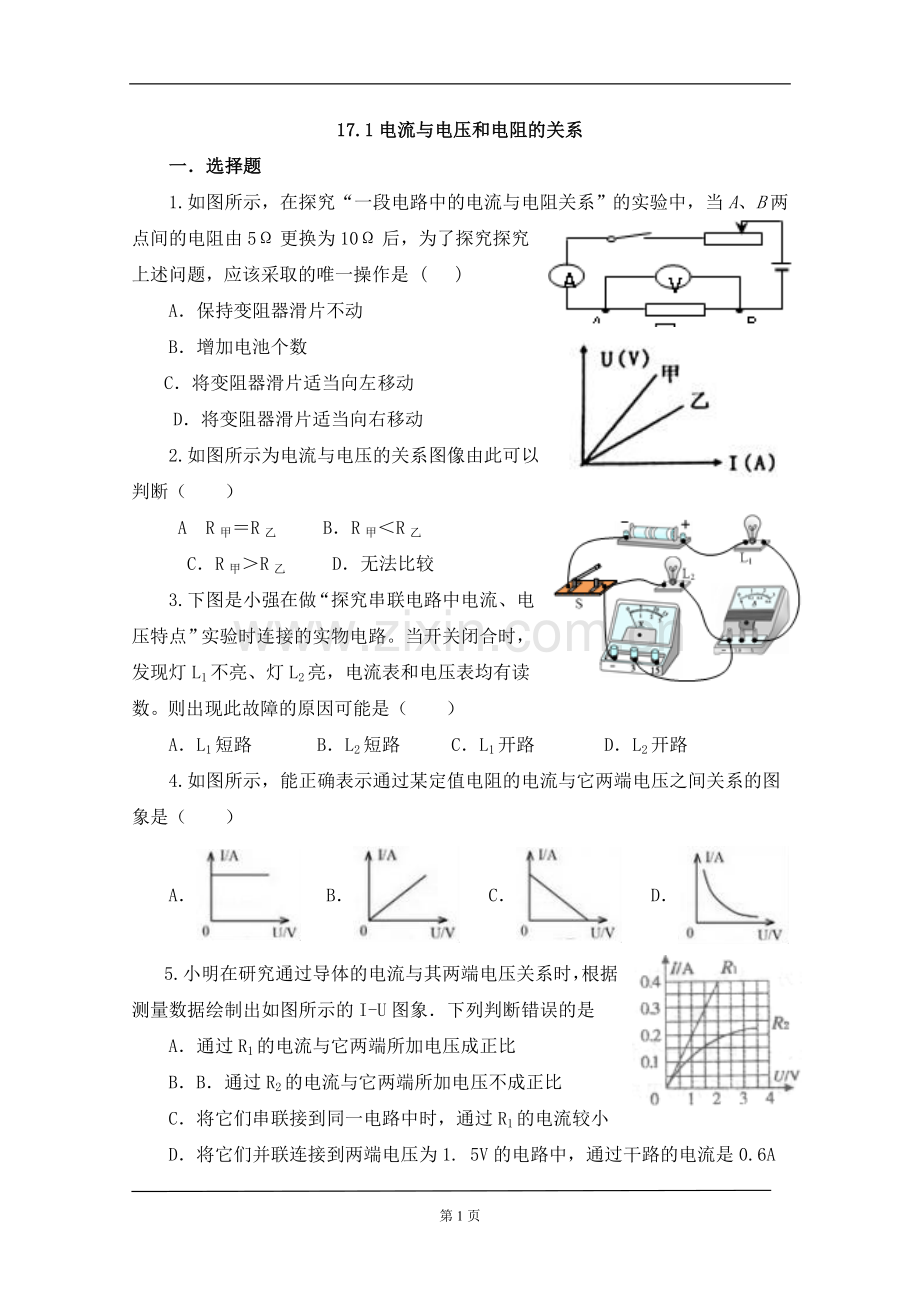

17.1电流与电压和电阻的关系
一．选择题
1.如图所示，在探究“一段电路中的电流与电阻关系”的实验中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究探究上述问题，应该采取的唯一操作是 ( )
A． 保持变阻器滑片不动
B． 增加电池个数
C．将变阻器滑片适当向左移动
D．将变阻器滑片适当向右移动
2.如图所示为电流与电压的关系图像由此可以判断（　　）
A R甲＝R乙 B．R甲＜R乙
C．R甲＞R乙  D．无法比较
3.下图是小强在做“探究串联电路中电流、电压特点”实验时连接的实物电路。当开关闭合时，发现灯L1不亮、灯L2亮，电流表和电压表均有读数。则出现此故障的原因可能是（ ）
A．L1短路 B．L2短路 C．L1开路 D．L2开路
4.如图所示，能正确表示通过某定值电阻的电流与它两端电压之间关系的图象是（　　）
A． B． C． D．
5.小明在研究通过导体的电流与其两端电压关系时，根据测量数据绘制出如图所示的I-U图象．下列判断错误的是
A． 通过R1的电流与它两端所加电压成正比
B． B．通过R2的电流与它两端所加电压不成正比
C．将它们串联接到同一电路中时，通过R1的电流较小
D．将它们并联连接到两端电压为1. 5V的电路中，通过干路的电流是0.6A
二、作图与探究题
6.在探究“电流与电阻的关系”实验中，把电流表连入电路时，必须使电流从　 　接线柱流入．每次更换电阻后，在调节滑动变阻器的同时，
应观察　 　表，使其示数保持不变．
7.在探究“电流与电阻的关系”实验中：
（1）连接电路时，开关应当_________。
（2）小新将实物连接成如图25所示电路，其中有一处连线错误，请你在连接错误的导线上画“×”并改正。
（3）将电路连接正确后，闭合开关，移动滑动变阻器滑片P，使定值电阻R两端电压为2V，电流表示数如图26所示，为______A。
（4）换上10Ω的电阻后，闭合开关，电压表示数将_______2V（选填“大于”、“等于”或“小于”），此时应将滑片P向_______（选填“A"或“B”）端移动，使电阻两端电压为_____V。
（5）小芳同学正确连接电路后，闭合开关，移动滑动变阻器滑片，发现电流表无示数，电压表有示数，其原因可能是_____________________。
（6）用20Ω替换10Ω接人电路，当滑动变阻器接入电路的阻值最大时，电压表的示数也大于2V，实验无法进行下去，其原因可能是___________，请写出一种解决问题的方法使实验继续进行下去。_____________。

参考答案
1. D【解析】在探究“一段电路中的电流与电阻关系”的实验中，应该控制当A、B两点间的电压一定，电阻由5Ω更换为10Ω后，电路中总电阻最大，电流减小，滑动变阻器上分得的电压变小，因此AB间的电压增大，为保证AB间电压不变，应该增大滑动变阻器两端的电压，使滑片向右移。
2. C【解析】在电压一定时，通过导体的电流与导体的电阻成反比。由图象知，在电压一定时，通过乙导体的电流大于甲导体，故乙的电阻较小，即R甲 ＞R乙 ，故选C。
3. A 【解析】串联电路中一灯亮一灯不亮，则可能是不亮的灯泡短路了，即灯 L1短路。电流表有示数，说明电路故障不可能是断路。电压表有示数说明电压表所测部分没有短路，故综合判断，选项A正确。
4. B【解析】电阻一定时，通过定值电阻的电流与其两端的电压成正比，其I﹣U图象是一条过原点的倾斜直线，所以B符合题意，故应选B。
5. CD【解析】电阻R1 的函数图象是一条过原点的向上的直线，所以通过的电流跟它两端所加电压成正比，A说法正确，不符合题意；电阻R2 的函数图象像是一条弯曲的曲线，所以通过R2 的电流与它两端所加电压不成正比如图，B说法正确，不符合题意；若将它们串联接入到同一电路中，因串联电路中电流处处相等，所以通过R1和R2 电流相同，则C说法错误，符合题意；将它们并联连接到两端电压为1.5V的电路中时，由图象中可知：通过R1 和R2电流分别为0.3A、0.16A，则通过干路的电流大约是0.46A，D说法不正确，符合题意，故选CD。
6.正；电压【解析】使用电流表时,电流应从它的正接线柱流入,负接线柱流出;通过导体的电流与导体两端的电压和导体的电阻有关,所以探究电流与电阻的关系,需采用控制变量法,保持导体两端的电压不变.
7.（1）断开；（2）如图所示；（3）0.4；（4）变大；A；2；导体两端的电压和其电阻值成正比；（5）定值电阻断路；（6）滑动变阻器最大阻值过小（或控制的定值电阻两端的电压过小、电源电压过大、定值电阻R1的阻值过大，换用最大阻值较大的滑动变阻器（合理就可）【解析】（1）连接电路的过程中，开关应断开；

（2）电压表应和定值电阻并联，测量定值电阻两端电压，改正后的电路图如图所示。

（3）电流表接的是0～0.6A的量程，分度值为0.02A，此时电流表的示数为0.4A
（4）电阻由5Ω换成10Ω后，电阻值变大，其两端的电压会变大，串联电路的电压规律--导体两端的电压和其电阻值成正比，此时，应该让滑动变阻器的滑片向A端滑动，让其阻值变大，其两端的电压变大一些，那么，定值电阻两端的电压就会变小，直到电阻两端的电压变为2V为止；
（5）电流表有示数，电压表无示数，此时的电路故障应该是：电压表所测量的部分电路出现了断路，即定值电阻断路；
（6）其原因可能是滑动变阻器最大阻值过小（或控制的定值电阻两端的电压过小、电源电压过大、定值电阻R1的阻值过大），换用最大阻值较大的滑动变阻器。
