塔吊截臂方案样本.doc

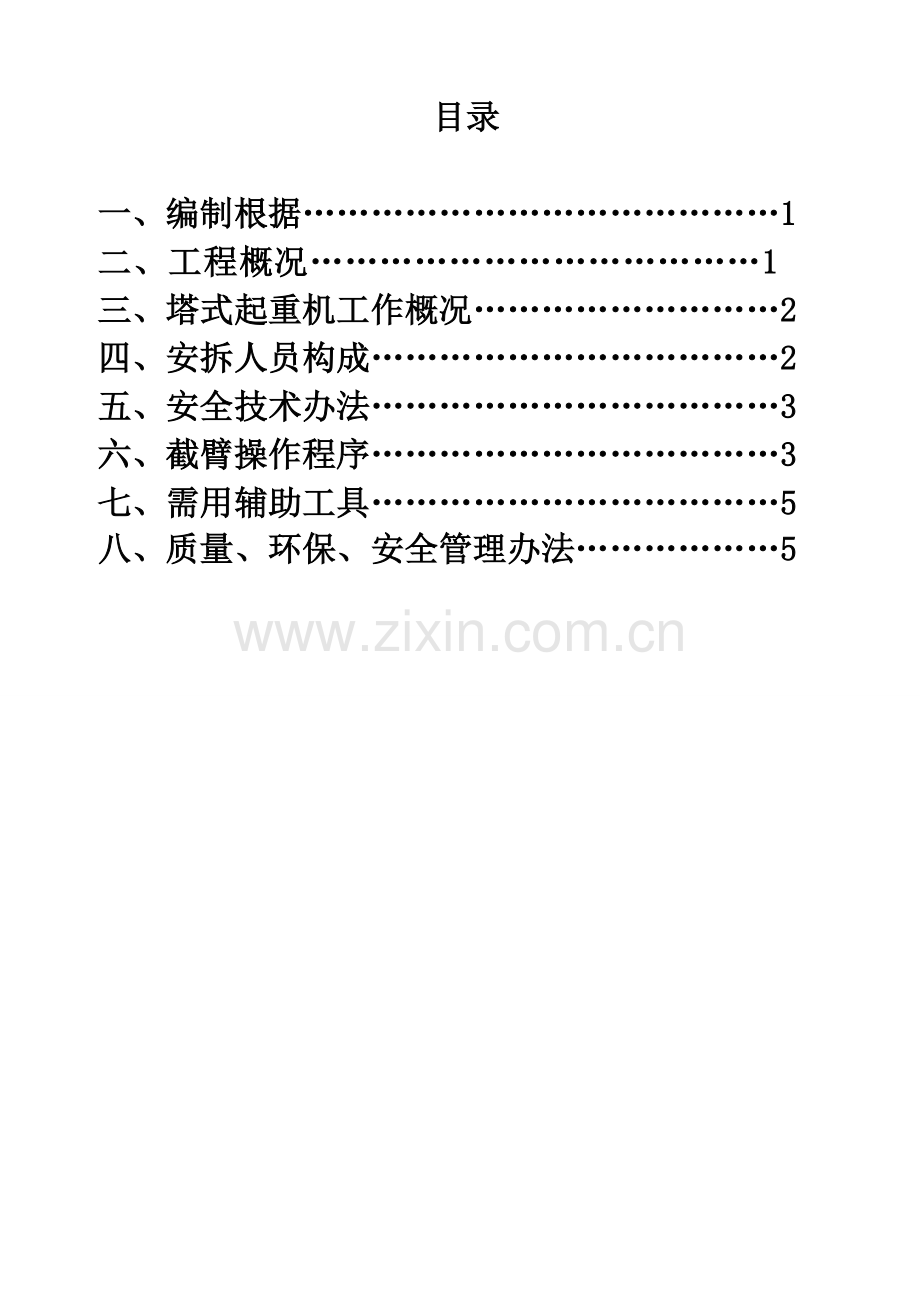

目录

一、编制根据……………………………………1
二、工程概况…………………………………1
三、塔式起重机工作概况………………………2
四、安拆人员构成………………………………2
五、安全技术办法………………………………3
六、截臂操作程序………………………………3
七、需用辅助工具………………………………5
八、质量、环保、安全管理办法………………5

塔式起重机截臂安全专项施工方案
一、编制根据
1、《塔式起重机设计规范》GB/T3811-
2、《塔式起重机安全规程》GB5144-
3、《建筑施工塔式起重机安装、使用、拆卸安全技术规程》JGJ196-
4、《施工现场机械设备检查技术规程》JGJ160-
5、《施工现场暂时用电安全技术规范》JGJ46-
6、《建筑施工安全检查原则》JGJ59-
7、《建筑施工高处作业安全技术规范》JGJ80-
8、《重要用途钢丝绳》GB8918-
9、塔式起重机使用阐明书
10、施工现场平面布置及拟建塔吊周边环境

二、工程概况
工 程 名 称
广州亚运城自编号B地块B1分区
工 程 地 点
广州市番禺区石楼镇亚运南路1号、3号
建筑面积（m2）
35876.7（1#楼）、36551.8（2#楼）、36334.4（3#楼）、31481.5（4#楼）、33710.7（5#楼）
5894.4(幼儿园)、2918.6（配套公建）、61552.7（地下室）总建面积：244393.2㎡
层数/幢数
建筑物总高（m）
55层/2幢/168.3m，
52层/2幢159.3m,
45层/1幢138.3m，3层/幼儿园/12m，2层/配套公建/13m
结 构 类 型
1~5#楼为抗震墙构造，幼儿园、配套公建、地下室为框架构造
工程总造价
（万元）
45066
施工允许证号及发证机关

施工公司安全生产允许证号
粤JZ安许证字
【】000092延
开 工 日 期
4 月
筹划竣工日期
年 4 月
实际竣工日期
年 月
单 位 名 称
重要负责人
联系电话
（办公、手机）
建设单位
广州利合房地产开发有限公司
詹湛粤

勘察单位
化工部广州地质工程勘察院
曹荣

设计单位
广东中煦建设工程设计征询有限公司
詹国庆

施工单位
中华人民共和国建筑第四工程局有限公司
安家伟

监理单位
广东粤能工程管理有限公司
吴海波

施工安全监督机构
番禺区建设工程质量安全监督站

重要安全管理人员姓名
证 书 号
联 系 电 话
项目经理
安家伟
粤建安B （）0004969

专职安全员
徐东
粤建安C ()0001094

总监理工程师
吴海波
44013232

专业监理工程师
欧阳雁
B1408

位于广州市番禺区石楼镇亚运南路1号、3号，工程名称为 广州亚运城自编号B地块B1分区 ，该工程由 中华人民共和国建筑第四工程局有限公司 负责承建，由 广东粤能工程管理有限公司 负责监理。现场安装有1台塔吊，塔吊自编号为 3 #，塔吊型号为 QTZ80(TC6012-6) ，生产厂家为 中联重科股份有限公司 ，产权编号为粤AZ-T00060 ，安装起重臂长度 60 m.因现场4号楼楼层高度超过3#塔吊既有高度，该塔吊无法360O自由旋转，经施工项目部商讨研究后决定，对3#塔吊进行截臂作业，截臂后塔吊臂长为48m,如下就塔吊截臂一事编制安全专项方案。
三、塔式起重机工作概况：
公众起重力矩
800 kN·m

最大起重量
60 KN
最大幅度
60 m
附着后最大悬臂高度
≤30.35 m
最大起升高度
40.5 m
基本臂最大幅度处额定起重量
12 KN
附着最大起升高度
200 m
最大起升速度
80 m/min
变幅形式
小车变幅
回转速度
0～0.8 r/min
小车变幅速度
25/50 m/min
/
/
四、安拆人员构成：
工作岗位
姓名
岗位职责
安拆人员
唐云
全面负责拆卸过程指挥协调及技术指引工作
安拆人员
李建光
负责做好塔式起重机各项检查工作，做好塔机截臂工作准备，按照操作程序从事各部件拆卸
安拆人员
尹红坡
塔吊司机
彭力良
负责3#塔吊截臂过程中操作驾驶
塔吊司机
周涛
负责2#塔吊操作驾驶，协助配合3#塔吊截臂工作
司索
朱小梦
负责截臂过程中信号指引、吊运工作
五、安全技术办法：
拆卸负责人组织全体作业人员学习拆卸方案，进行安全技术交底，贯彻每项工作。
1、拆卸作业前，现场技术负责人对所有拆卸人员进行拆卸方案学习和安全技术交底。拆卸单位技术负责人对塔机、拆卸区域安全防护作全面检查。塔机司机对塔机各部机械构件作全面检查。电工对电路、操作、控制、制动系统作全面检查。吊拆指挥对已准备机具、设备、绳索、卸扣、绳卡等作全面检查。
2、高空作业必要穿胶底防滑鞋和工作服，佩戴好经检查合格安全带、安全帽。禁止酒后作业。工具必要放入工具包内，不得随意乱放或任意抛掷。
3、拆卸作业区域和四周布置二道警戒线，安全防护左右各20m，挂起警示牌，禁止任何人进入作业区域或在四周边观。现场安全监督员全权负责拆卸区域安全监护工作。
4、塔机拆卸、锚固装置拆卸、检查和调节作业时，必要有专人指挥，有专职电工负责照管电源，专人操作液压系统。风力不不大于4级时不许进行降塔作业。并应紧固上、下塔身各连接螺栓。大雨及风力达到6级或以上应停止高空作业。
5、塔机拆卸、降塔作业过程中，当遇天气剧变、突然停电、机械故障等意外状况，短时间不能继续作业时，必要使已拆装部位达到稳定状态并固定牢固，经检查确认无隐患后，方可停止作业。
降塔作业前，要检查液压系统。降塔过程中，禁止回转、起升动作，除调节平衡外，禁止变幅。
a.用力均匀，按规定扭矩值扭紧；穿销子，禁止猛打猛敲；构件间孔对位，使用撬棒找正，不能用力过猛，以防滑脱；物体就位缓慢接近，禁止撞击损坏零件。
b.机拆卸期间，构件下禁止站人，以防落物伤人。
c.使用风焊时，必要做好防火办法，专人配备灭火器具监视，用铁皮、湿透麻袋接焊渣。作业后认真检查确认无火种隐患方可离场。
d.特种作业人员必要持证才干上岗操作。进入施工现场必要遵守施工现场各项安全规章制度。
e.无防护上下立体交叉作业；高温天气做好防暑降温工作；夜间作业必要有足够照明。
f.一施工地点有两台以上起重机时，应保证两机间住何接近部位（涉及吊重物）距离不得不大于2m。
g.时应先降节到附墙装置位置才干拆除附墙，禁止提前拆除附墙。

6、汽车起重设备司机必要通过专业安全培训，并经关于部门考核批准后，发结合格证件，方准单独操作。禁止无证人员动用起重设备。
a.必要遵守一切交通管理规则和关于规章制度，禁止酒后开车。驾驶时，不准吸烟、饮食和闲谈。
b.工作前必要检查各操作装置与否正常，钢丝绳与否符合安全规定，制动器、液压装置和安全装置与否齐全和敏捷可靠。禁止机件带病运营。
c.司机与起重工必要密切配合，听从指挥人员信号指挥。操作前，必要先鸣喇叭，如发现指挥手势不清或错误时，司机有权回绝执行，工作中，司机对任何人发出紧急停车信号必要及时停车，待消除不安全因素后方可继续工作。
d.起重机在运营时，禁止无关人员进入驾驶室和上下搭梯。
e.在松软地面上工作起重机，应在使用前将地面垫平、压实。机身必要固定平稳，支撑必要安放牢固，作业区内应有足够空间和场地。

六、拆卸程序：
拆卸塔机起重臂节架，需现场一台QTZ80(TC6012-6)塔吊（自编2#）配合拆卸，拆卸前对2#塔吊工作性能进行检查，保证拆卸过程中能协调各种拆卸环节，适应起吊部件需要。
1、拆卸注意事项
a.塔机拆卸工作应在风力不大于4级时进行
b.必要遵循立塔程序
c.注意吊点选取，依照吊拆部件选用长度恰当，质量可靠吊具
d.必要拆卸并使用保护和安全办法，如扶梯、护栏等。
e.塔机部件拆卸不得任意互换方位，否则无法进行。
f.塔机拆卸场地参照尺寸。
g.塔机在施工现场拆卸位置，必要保证塔机最大旋转某些(吊臂、吊钩)等规定输电线5米以上安全距离。
h.准备辅助吊拆设备、枕木、索具、绳扣等惯用工具。

2 塔机截臂状况
该塔机既有臂长60m,含起重臂节架十一节，现对起重臂第九节、第十节（每节6m）进行拆除工作，并卸除一块2.4t塔吊配重，截臂完毕后起重臂臂长为48米（见图2-1、图2-2）。

图2-1 60m起重臂

图2-2 48m起重臂

3、塔吊起重臂节架拆卸环节：
操作前用3#塔吊将拆卸所需工具吊至引进平台，再由安装人员搬至平衡臂施工部位：
1）开动3#塔吊，将塔吊平衡臂摆动至5号楼45层楼面上方，收起塔吊主钢丝绳，待其收进卷扬筒内部后，将卸下放置引进平台；
2）将门字架搬至平衡臂微端，并用焊机将门字架焊接固定在平衡臂两侧主梁构造上，保证紧固无松动；
3）在门字架上安装滑轮组，用钢丝绳将卷扬机及滑轮组串联到一起，保证卷扬机运转时能带动滑轮吊钩进行吊运；
4）启动卷扬机，用滑轮组吊钩吊起一块2.4t配重，拔出配重销轴，随后放下滑轮组吊钩，将配重吊至5号楼45层楼面上，平稳卸下平衡重，收起滑轮组吊钩；
5）开动2#塔吊、3#塔吊，将起重臂都摆至4号楼上方，使两条起重臂呈现平行状态；
6）用2#塔吊吊钩吊住3#塔吊第十节臂架、第十一节臂架，由安拆人员将拆除第九节架和第十节架连接销轴，用2#塔吊将3#塔吊第十节臂架和第十一节臂架吊到4号楼45层楼面上，平稳卸下两节臂架后将其拆解分开来；
7）用上述同样操作过程拆除3#塔吊第九节臂架并放置到4号楼45层楼面上；
8）用2#塔吊吊起第十一节臂架，将其吊到3#塔吊起重臂处，由安拆人员将臂架重新连接到起重臂上，固定锁好（既有起重臂长度48m）；
9）将小车钢丝绳截短至适合3#塔吊起重臂长度后，重新穿绕到起重臂上面并安装好小车吊钩；
10）拆除平衡臂上面门字架，用麻绳绑紧并将其吊至5#楼45层楼面上；
11）重新调节3#塔吊小车变幅限位性能，检查各机构运作，待塔吊能正常吊运后，将拆卸下来塔吊部件、门字架等其她工具吊离至地面处，塔吊截臂过程就此结束。

七、需用辅助起重机械及工具
序号
机具名称
单位
数量
1
塔吊起重机
台
1
2
配重吊运卡环
只
按现场作业人数配备
3
门字架
只
1
4
滑轮组（带吊钩）
套
1
5
焊机
台
1
6
各种规格扳手
套
1
7
万用电表
只
1
8
电工惯用工具
套
1
9
起重钢丝绳
根
按现场作业所需配备
10
起重钢丝绳
根
按现场作业所需配备
11
麻绳
Kg/m
按现场作业所需配备
12
对讲机
对
3
13
橇棍
根
各4
14
各种规格吊卡具
只
各4
15
防滑鞋、安全带、安全帽
件
按现场作业人数配备

八、质量、环保、安全管理办法
管理内容
控 制 措 施
负责人
时间规定

质量控制
技术人员编制拆卸施工方案，必要履行审批手续，经主管工程师审核、总工程师批准后实行。
技术人员
拆卸前
塔机拆卸工长负责贯彻执行每道作业程序，保证施工工艺执行率 100%。
施工工长
拆卸期间
安排专人进行自检，实事求是作好自检记录。
安全人员
拆卸期间
施工服务人员、维修人员严格执行劳动纪律，保持良好服务态度，虚心听取承租单位意见，保证服务质量满足客户规定。
装拆班组
拆卸期间

重要环境
因素控制
危险废弃物
含油棉纱、手套、废机油应集中收集，按规定统一处置；严格控制设备漏油，防止对土壤污染。
施工工长
拆卸期间

火灾隐患
防止电气线路老化引起火灾，加强安全检查。
安全人员
拆卸期间
对氧气和乙炔气体贮存、使用，应保证安全可靠，考虑安全间距，按安全规程操作，配备足够数量消防器材。
安全人员
施工单位

拆卸期间
施工噪声
严格按施工作息时间规定施工，防止噪声扰民。
施工工长
拆卸期间

重要危险
源控制

违章作业
违章指挥
塔机拆卸操作和指挥人员必要通过技术和安全培训，每一种作业人员必要熟悉阐明书，熟知施工程序和塔机基本性能。
安全人员
技术人员

拆卸期间
所有参加作业人员必要遵守施工现场各项安全规定和本工种安全操作规程。
安全人员
施工单位
拆卸期间
现场作业人员必要持省建设厅颁发有效特殊工种上岗操作证件，保证 100%持证上岗。
装拆队长
拆卸期间
所有作业人员应接受三级安全教诲，在作业前，必要接受安全技术交底工作，明确分工，拟定指挥信号及统一口令。
施工工长
安全人员

拆卸期间
作业前，明确分工，指定专人统一指挥，并在作业范畴设明显安全标志及警戒线，并派专人看护，禁止非塔机拆卸工作人员进入施工区。
施工工长
安全人员

拆卸期间
塔机顶升作业过程中，禁止回转起重臂。原则节连接销及其她连接销必要规范。
施工工长
拆卸期间
拆卸和顶升作业必要明确油泵操作人员和作业观测人员，没有明确指令任何人均不可随意操作。
施工工长
起重指挥
拆卸期间

高空坠落
凡高空作业人员必要身体无病、健康，精神饱满，禁止酒后作业、疲劳作业。
施工工长
拆卸期间
拆卸和顶升人员必要对的使用规定安全防护用品（安全帽、安全带、劳保鞋），并对的佩带。
安全人员
拆卸期间
触电事故
作业前，施工工长必要熟悉现场，注意运送中塔机部件与现场电线、管线碰触问题。
施工工长
拆卸前

高空落物
作业时所有工具和连接件必要系挂在身上或放到工具袋内，严防物品坠落，禁止向下抛掷。
施工工长
拆卸期间
配备惯用救急药箱
施工工长
拆卸期间
物体打击
机械伤害
施工负责人对塔机拆卸、运送过程进行检查，及时制止并纠正违章操作行为，防止事故发生。拆卸工序做好自检。

施工工长

拆卸期间
塔机倾覆
风速不不大于13m/s 以上禁止拆卸作业；
拆卸队长
拆卸前
火 灾
驾驶室配备灭火器、对讲机
施工工长
拆卸期间

现场附图：
