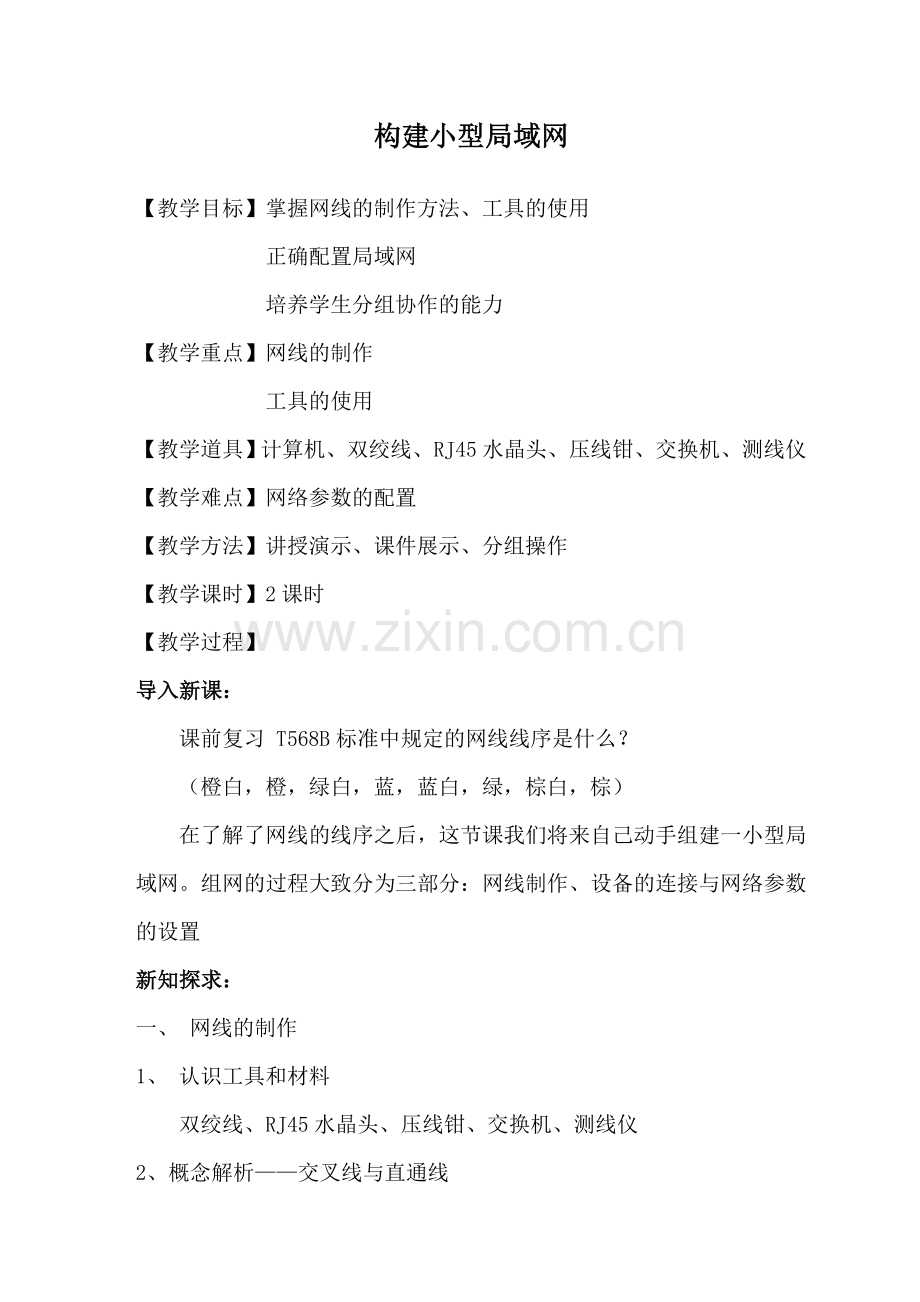

构建小型局域网

【教学目标】掌握网线的制作方法、工具的使用
正确配置局域网
培养学生分组协作的能力
【教学重点】网线的制作
工具的使用
【教学道具】计算机、双绞线、RJ45水晶头、压线钳、交换机、测线仪
【教学难点】网络参数的配置
【教学方法】讲授演示、课件展示、分组操作
【教学课时】2课时
【教学过程】
导入新课：
课前复习 T568B标准中规定的网线线序是什么？
（橙白，橙，绿白，蓝，蓝白，绿，棕白，棕）
在了解了网线的线序之后，这节课我们将来自己动手组建一小型局域网。组网的过程大致分为三部分：网线制作、设备的连接与网络参数的设置
新知探求：
一、 网线的制作
1、 认识工具和材料
双绞线、RJ45水晶头、压线钳、交换机、测线仪
2、概念解析——交叉线与直通线
交叉线：两个头中线的顺序不同，即：一头为T568A，一头为T568B
直通线：两个头中线的顺序相同，比如两头都为T568B标准
（备注：因为这里是用电脑同交换机相连，所以网线按T568B标准做直通线。）
3、 网线的压制
A、了解压线钳各部分的作用
B、网线的压制:
(1)剪线 (2)剥皮 (3)排序（按照T568B标准线序排列）
(4)剪齐 (5)插线 (6)压制
4、测线
测线仪的使用
代表八根线的灯全亮过才表示制作成功
二、 设备的连接及网络参数设置
1、 设备的连接
利用自己做好的网线连接自己操作的电脑和交换机，并注意连接的接口。
2、 网络参数的设置
以Windows XP为例
按C类IP地址段配置IP地址
正确填写IP地址、子网掩码、网关
三、 实验任务
1、分工实验任务
A、制作网线两端的水晶头
B、测试网线并连接电脑与交换机
C、配置Windows XP 的网络参数、分别测试各小组自己所组建的局域网联通性
（提示：文件共享测试）
2、实验分组
每4人一组
每组1台计算机，一把钳子，一个测线仪，水晶头十个，网线三米
多组共用一台集线器或交换机
计算机操作系统：Windows XP专业版
课时小结：
本节课讲解并演示了压线钳的各部位的功能、双绞线网线的压制方法，以及网络设备连接与网络参数的配置。通过本节课的学习，使同学们能掌握独立构建小型局域网的能力，并培养大家在实际操作当中分工协作的重要性。
