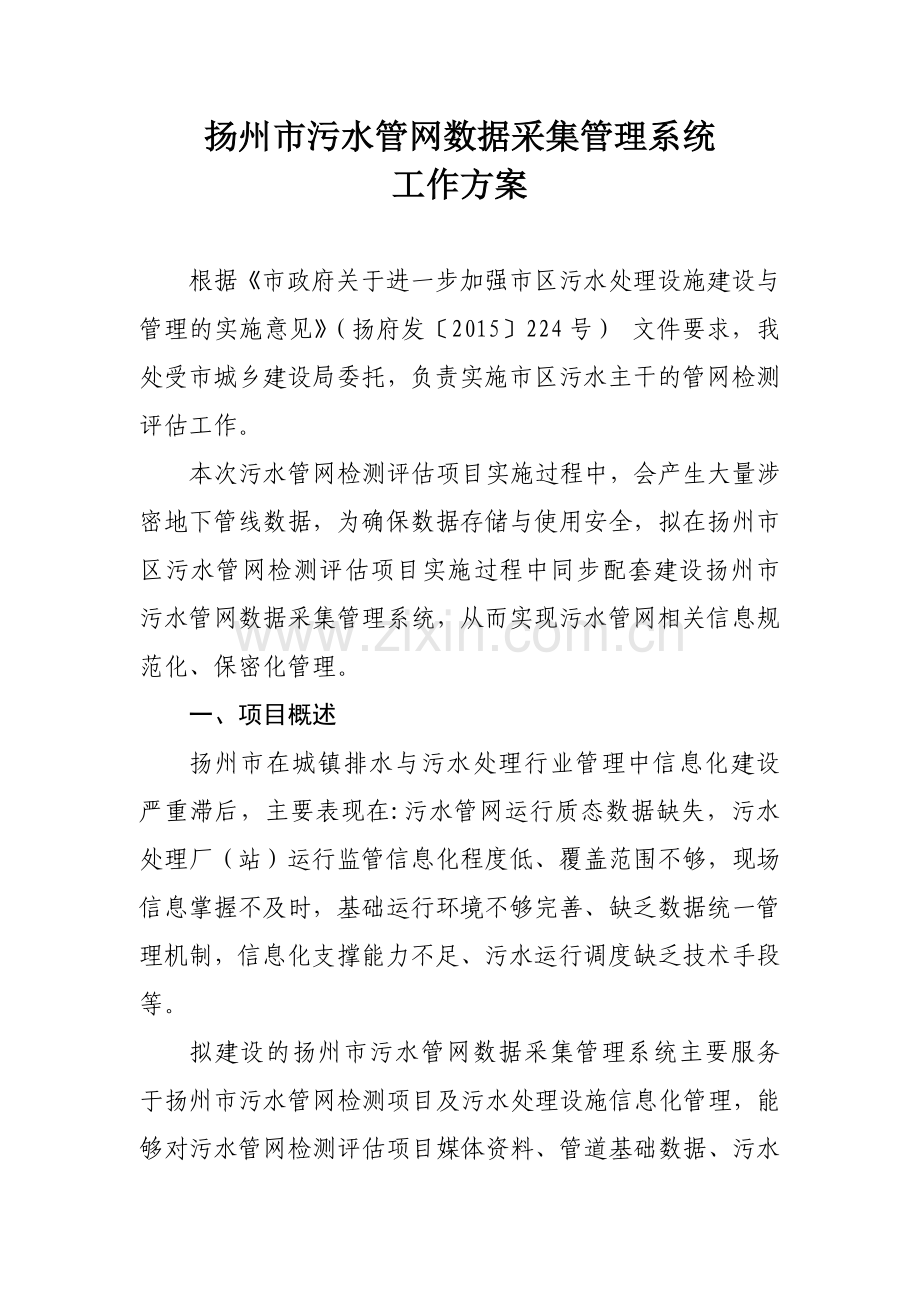

扬州市污水管网数据采集管理系统
工作方案

根据《市政府关于进一步加强市区污水处理设施建设与管理的实施意见》（扬府发〔2015〕224号） 文件要求，我处受市城乡建设局委托，负责实施市区污水主干的管网检测评估工作。
本次污水管网检测评估项目实施过程中，会产生大量涉密地下管线数据，为确保数据存储与使用安全，拟在扬州市区污水管网检测评估项目实施过程中同步配套建设扬州市污水管网数据采集管理系统，从而实现污水管网相关信息规范化、保密化管理。
一、项目概述
扬州市在城镇排水与污水处理行业管理中信息化建设严重滞后，主要表现在:污水管网运行质态数据缺失，污水处理厂（站）运行监管信息化程度低、覆盖范围不够，现场信息掌握不及时，基础运行环境不够完善、缺乏数据统一管理机制，信息化支撑能力不足、污水运行调度缺乏技术手段等。
拟建设的扬州市污水管网数据采集管理系统主要服务于扬州市污水管网检测项目及污水处理设施信息化管理，能够对污水管网检测评估项目媒体资料、管道基础数据、污水处理厂（泵站）信息化数据和视频资料进行系统化存储、管理，需达到“可存储、可索引、可调阅、可展示、可升级”要求。该系统为“交钥匙工程”，即建设完毕后就可以开始工作。
二、主要建设任务

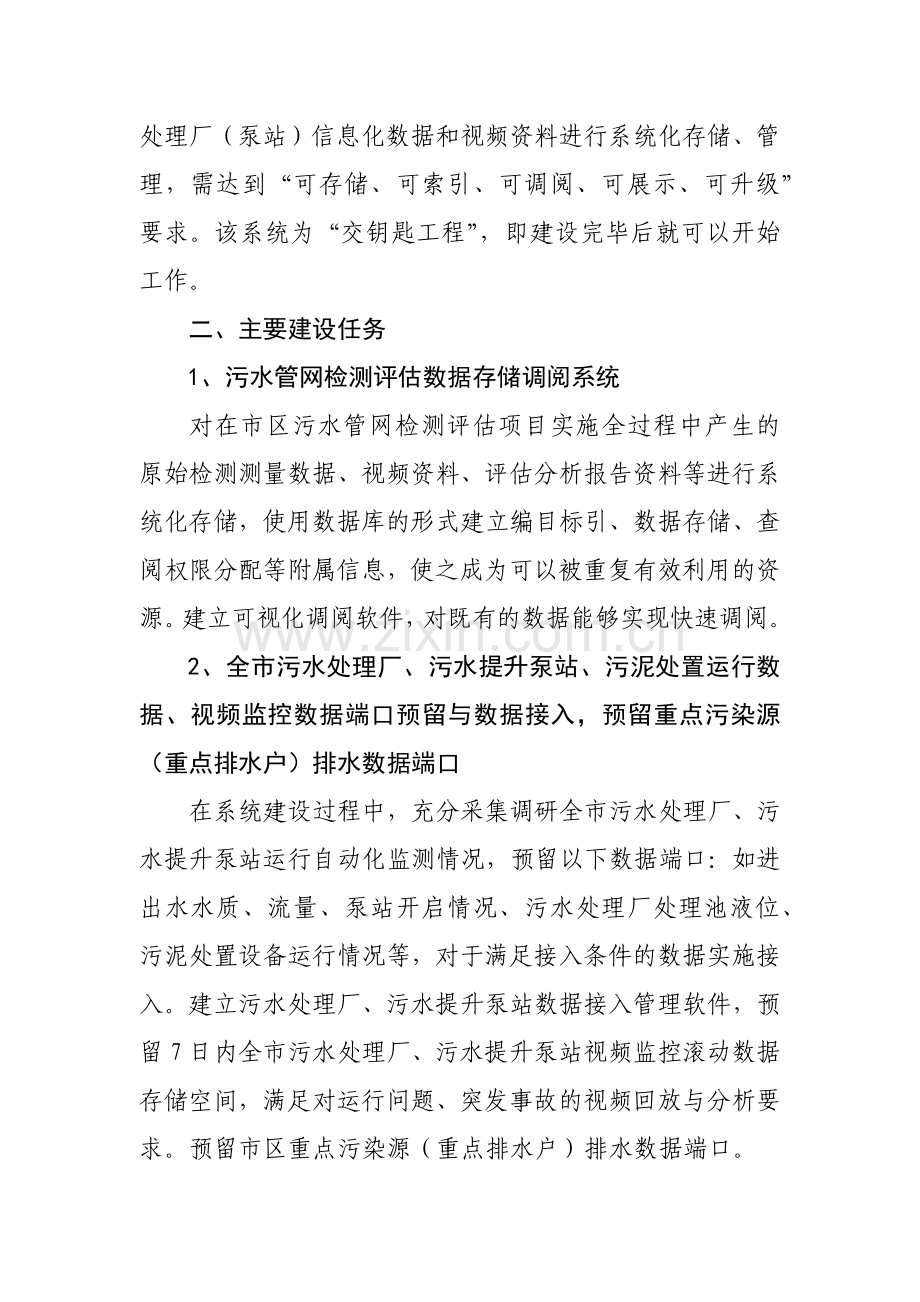

1、污水管网检测评估数据存储调阅系统
对在市区污水管网检测评估项目实施全过程中产生的原始检测测量数据、视频资料、评估分析报告资料等进行系统化存储，使用数据库的形式建立编目标引、数据存储、查阅权限分配等附属信息，使之成为可以被重复有效利用的资源。建立可视化调阅软件，对既有的数据能够实现快速调阅。
2、全市污水处理厂、污水提升泵站、污泥处置运行数据、视频监控数据端口预留与数据接入，预留重点污染源（重点排水户）排水数据端口
在系统建设过程中，充分采集调研全市污水处理厂、污水提升泵站运行自动化监测情况，预留以下数据端口：如进出水水质、流量、泵站开启情况、污水处理厂处理池液位、污泥处置设备运行情况等，对于满足接入条件的数据实施接入。建立污水处理厂、污水提升泵站数据接入管理软件，预留7日内全市污水处理厂、污水提升泵站视频监控滚动数据存储空间，满足对运行问题、突发事故的视频回放与分析要求。预留市区重点污染源（重点排水户）排水数据端口。
3、污水管理调度系统建设
建设污水管理调度中心机房设备，利用给排水处二楼现有办公室局部完善，建设大屏幕展示系统，配套相关演示设施，由系统集成单位负责建设服务器。
为确保污水管网数据保密，中标单位应采用具有一定配置要求、不具备网络通信功能的计算机用于储存污水管网测绘资料，最终将设备及资料整体移交系统集成单位进行系统集成。
4、计算机网络及信息安全
建设覆盖污水管网检测评估数据存储调阅系统、污水管理调度中心的计算机网络防火墙及安全系统，为满足信息安全需求，对信息储存需实现三组互为备份。
5、单兵系统与系统集成
为满足突发事件现场作业需求，需配备能够调阅污水管网检测评估数据采集管理系统的单兵端。需对上述多项建设内容进行系统总集成。
三、系统基本要求
1、系统性能要求
系统性能要求主要包括人机接口响应时间、系统可靠性指标、系统可维护性指标。
1.1人机接口响应时间
1) 调阅画面响应时间：指令操作员发出调污水管道检测数据命令到终端画面上全部静、动态数据都显示出来的时间，对于不同响应时间分列如下：污水管道问题照片≤1s；管道图≤2s；污水管道检测视频数据≤3s；
2) 数据库刷新到画面上实时数据刷新时间≤2s；
3) 操作员发出执行命令到应答显示的响应时间≤2s；
4) 单兵终端相应数据响应时间在以上时间的基础上允许延迟5s。
1.2系统可靠性指标
污水管网数据采集管理系统及其设备充分考虑到系统的运行环境，具有足够高的抗干扰性能、防潮湿性能，能长期可靠地稳定运行。其中系统设备的MTBF（平均故障间隔时间）参数如下：
1) 数据服务器：MTBF＞10000小时；
2) 外围设备及人机接口设备：MTBF＞15000小时；
3) 信道：MTBF＜24小时/年；
4) 电源系统：MTBF＜4小时/年；
1.3 系统可维护性指标
系统的硬件和软件的设计与建设本着便于维护、测试和检修的原则进行：
1) 系统自诊断与恢复，具备故障报警功能；
2) 系统有便于试验和隔离故障的断开点；
3) 系统宜配备合适的专用安装拆卸工具；
4) 互换件和不可互换件能保证识别；
5) 充分提高硬件的代换能力；
6) 软件能方便地进行修改和增加；
7) 平均故障修复时间（MTTR）在30分钟以内。
2、系统安全性要求
系统安全性需满足如下要求：
2.1环境安全
系统具有有完善的环境安全防护措施。环境安全包括电源供给、电磁干扰屏蔽、避雷方式、防盗等安全保护措施。
2.2网络安全
网络是信息传输的通道，要确保数据传输的安全，网络系统应具有防入侵、防攻击、防病毒等安全保障措施。
2.3数据安全
数据安全主要在数据存储、访问、处理等各环节采取的安全措施，包括用户授权、数据加密、冗余存储备份等。
2.4应用安全
在系统设计时采用分层设计理念，将信息接收处理、数据存储、应用管理、发布服务等分层设计，确保应用系统安全。
2.5安全管理制度
建立健全各类安全管理制度，主要包括设备管理、人员管理、机房管理制度等。
3、系统功能要求
系统功能要求主要包括采集存储要求、数据接入要求和数据报表要求和用户管理系统要求。
3.1数据采集存储要求
系统关键采集与存储设备均为国内外同类设备中性能优良，达到高标准、高质量、性能稳定的原装新设备。系统中所有采用的软件均要是具有自主版权或正式版权的合法软件。
系统网络结构采用成熟和稳定的网络结构，网络的结构和带宽满足今后系统平滑的向高清过渡。网络链路不存在单点故障。建议为光纤网＋以太网的双网结构。能在人工控制的情况下与其它有关的计算机网络系统进行数据通信
系统在线存储不小于200T 的存储容量，能够实现3组互为备份，以后可在不改变存储系统结构的情况下进行快速的系统扩展和扩容。存储设备满足双控制器，双电源，双风扇，在线热插拔等功能要求。
3.2数据接入要求
对全市污水处理厂处理信息、视频信息，部分重点污染源排水信息能够全部实现数据接入，对视频信息实现7日滚动存储，能够实时、定时自动采集污水厂、重点污染源等处理信息，显示污水泵房、生物处理池、闸门等设备的实时工况。
3.3数据报表要求
能够对系统收纳的数据形成报表格式，查询当前和历史任意年、月、日系统输入数据，绘制和打印污水处理厂、网、站运行信息统计报表，要求画面显示清晰稳定，画面结构合理，刷新速度快且操作简单。能够对滚动储存的视频信息实现事故追忆功能，操作人员可以召唤、显示或打印这些数据。
3.4用户管理系统要求
用户管理系统是污水管网数据采集管理系统中的一部分，其主要任务是针对系统数据情况，应采用面向对象的技术进行设计、开发管理系统，要求系统界面友好，使用方便，设计合理，响应快速，层次清晰。
四、系统建设模式
污水管网数据采集系统应集成在污水管网检测评估项目中，根据污水管网检测评估项目招标方案，建议由一包中标单位负责建设污水管网数据采集系统，一包投标单位可对该系统进行单独报价，中标单位可委托具备电子与智能化工程专业承包资质的单位承建。
五、系统造价估算
根据基本建设任务，对造价进行了粗略估算，详见附表。

扬州污水管网数据采集管理系统造价估算表
序号
子项名称
技术要求
造价预估
（万元）
1
中控显示屏幕
6块分屏 （单块分辨率1980*1080）
15
2
企业级媒体服务器
包含刀片服务器、配套电源、网络系统等
20
3
服务器配套硬盘阵列
200T
6
4
终端工作站8台
工作站主流配置
10
5
移动客户查阅端
根据用户数量，配置具备查阅功能的智能移动客户端
10
6
展示厅装修及完善
包含展示厅装修、空调系统、视频监控系统、办公桌椅配置、工作服购置等
18
7
演示配套设备
激光演示笔、无线鼠标、无线键盘、扩音设备、无线话筒等
1
8
管理软件
用于索引编号管理、搜索、定位、编辑等一系列功能、单兵端及污水处理设施管理软件
6
9
网络通讯费用
支付给通讯公司的网络通讯费，用于支撑系统数据传输
4
10
小计

90
