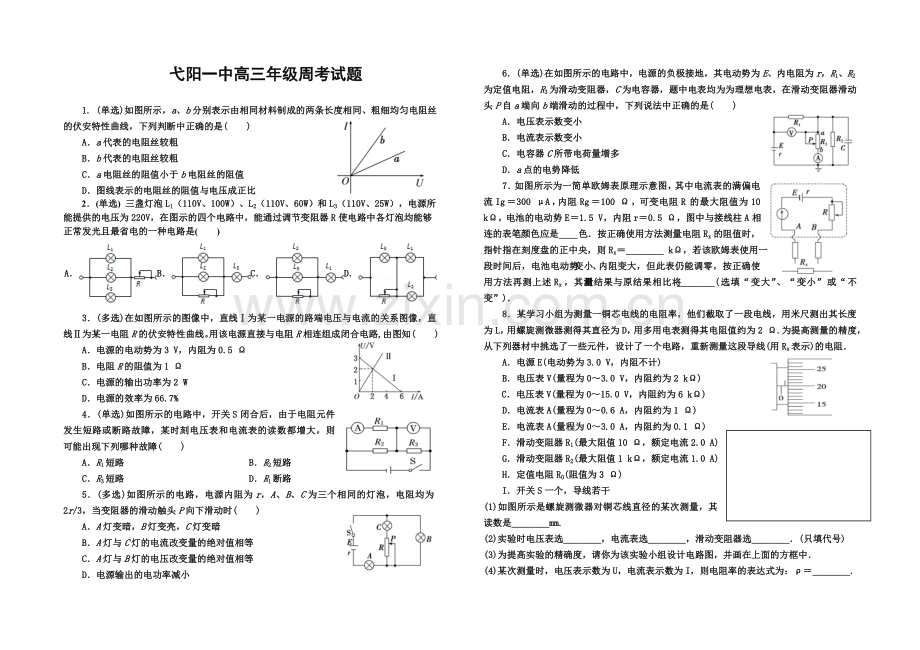

弋阳一中高三年级周考试题

1. (单选)如图所示，a、b分别表示由相同材料制成的两条长度相同、粗细均匀电阻丝的伏安特性曲线，下列判断中正确的是(　　)
A．a代表的电阻丝较粗
B．b代表的电阻丝较粗
C．a电阻丝的阻值小于b电阻丝的阻值
D．图线表示的电阻丝的阻值与电压成正比
2．(单选) 三盏灯泡L1（110V、100W）、L2（110V、60W）和L3（110V、25W），电源所能提供的电压为220V，在图示的四个电路中，能通过调节变阻器R使电路中各灯泡均能够正常发光且最省电的一种电路是(　　)

A．

B．

C．

D．

3．(多选)在如图所示的图像中，直线Ⅰ为某一电源的路端电压与电流的关系图像，直线Ⅱ为某一电阻R的伏安特性曲线。用该电源直接与电阻R相连组成闭合电路,由图知(　　)
A．电源的电动势为3 V，内阻为0.5 Ω
B．电阻R的阻值为1 Ω
C．电源的输出功率为2 W
D．电源的效率为66.7%
4．(单选)如图所示的电路中，开关S闭合后，由于电阻元件发生短路或断路故障，某时刻电压表和电流表的读数都增大，则可能出现下列哪种故障(　　)
A．R1短路　　　　　　 　B．R2短路
C．R3短路　　　　　　 　D．R1断路
5．(多选)如图所示的电路，电源内阻为r，A、B、C为三个相同的灯泡，电阻均为2r/3，当变阻器的滑动触头P向下滑动时(　　)
A．A灯变暗，B灯变亮，C灯变暗
B．A灯与C灯的电流改变量的绝对值相等
C．A灯与B灯的电压改变量的绝对值相等
D．电源输出的电功率减小
6．(单选)在如图所示的电路中，电源的负极接地，其电动势为E、内电阻为r，R1、R2为定值电阻，R3为滑动变阻器，C为电容器，题中电表均为为理想电表，在滑动变阻器滑动头P自a端向b端滑动的过程中，下列说法中正确的是(　　)
A．电压表示数变小
B．电流表示数变小
C．电容器C所带电荷量增多
D．a点的电势降低
7．如图所示为一简单欧姆表原理示意图，其中电流表的满偏电流Ig＝300 μA，内阻Rg＝100 Ω，可变电阻R的最大阻值为10 kΩ，电池的电动势E＝1.5 V，内阻r＝0.5 Ω，图中与接线柱A相连的表笔颜色应是____色．按正确使用方法测量电阻Rx的阻值时，指针指在刻度盘的正中央，则Rx＝________ kΩ，若该欧姆表使用一段时间后，电池电动势变小、内阻变大，但此表仍能调零，按正确使用方法再测上述Rx，其测量结果与原结果相比将________(选填“变大”、“变小”或“不变”)．
8．某学习小组为测量一铜芯电线的电阻率，他们截取了一段电线，用米尺测出其长度为L，用螺旋测微器测得其直径为D，用多用电表测得其电阻值约为2 Ω.为提高测量的精度，从下列器材中挑选了一些元件，设计了一个电路，重新测量这段导线(用Rx表示)的电阻．
A．电源E(电动势为3.0 V，内阻不计)
B．电压表V(量程为0～3.0 V，内阻约为2 kΩ)
C．电压表V(量程为0～15.0 V，内阻约为6 kΩ)
D．电流表A(量程为0～0.6 A，内阻约为1 Ω)

E．电流表A(量程为0～3.0 A，内阻约为0.1 Ω)
F．滑动变阻器R1(最大阻值10 Ω，额定电流2.0 A)
G．滑动变阻器R2(最大阻值1 kΩ，额定电流1.0 A)
H．定值电阻R0(阻值为3 Ω)
I．开关S一个，导线若干
(1)如图所示是螺旋测微器对铜芯线直径的某次测量，其读数是________mm.
(2)实验时电压表选________，电流表选________，滑动变阻器选________．(只填代号)
(3)为提高实验的精确度，请你为该实验小组设计电路图，并画在上面的方框中．
(4)某次测量时，电压表示数为U，电流表示数为I，则电阻率的表达式为：ρ＝________.
9．甲同学设计了如右图所示的电路测电源电动势E及电阻R1和R2的阻值．实验器材有：待测电源E(不计内阻)，待测电阻R1，待测电阻R2，电压表V(量程为1.5 V，内阻很大)，电阻箱R(0～99.99 Ω)，单刀单掷开关S1，单刀双掷开关S2，导线若干．
(1)先测电阻R1的阻值．请将甲同学的操作补充完整：闭合S1，将S2切换到a，调节电阻箱，读出其示数r和对应的电压表示数U1，保持电阻箱示数不变，____________________，读出电压表的示数U2.则电阻R1的表达式为R1＝________.
(2)甲同学已经测得电阻R1＝4.8 Ω，继续测电源电动势E和电阻R2的阻值．该同学的做法是：闭合S1，将S2切换到a，多次调节电阻箱，读出多组电阻箱示数R和对应的电压表示数U，由测得的数据，绘出了如图12所示的－图线，则电源电动势E＝______ V，电阻R2＝______ Ω.
10．如图所示，电源的电动势E＝110 V，电阻R1＝21 Ω，电动机的电阻R0＝0.5 Ω，开关S1始终闭合．当开关S2断开时，电阻R1的电功率是525 W，当开关S2闭合时，电阻R1的电功率是336 W，求：
(1)电源的内电阻；
(2)当开关S2闭合时流过电源的电流和电动机的输出功率．

11．(平行班)在如图所示的电路中，R1＝2 Ω，R2＝R3＝4 Ω，当开关K接a时，R2上消耗的电功率为4 W，当开关K接b时，电压表示数为4.5 V，求：
(1)开关K接a时，通过电源的电流和电源两端的电压；
(2)开关K接b时，电源的电动势和内电阻；
(3)开关K接c时，通过R2的电流．

11．(快班)如图所示电路，电源电动势E=4.8V，内阻r=0.4Ω，电阻R1=R2=R3=4Ω，R1两端连接一对竖直放置的平行金属板M、N，板间电场视为匀强电场．板间固定一根与板面垂直长度与板间距相等的光滑绝缘细杆AB，AB上套一个质量m=1×10﹣3kg的带电环p，p的电荷量为q=2×10﹣4C（视为点电荷，不影响电场分布），电键S断开时，将带电环p从杆的左端A处由静止释放，p运动到杆的中点O时，速度v=0.8m/s，求：
（1）电键S断开时，电路的总电流I．
（2）R4的阻值．
（3）电键S闭合时，流过电键S的电流IS．

1.B 2.C 3.ABD 4.A 5.AD 6.D （选择题每题6分）
7.红 5 变大 （实验题每空3分）
8.(1)0.700　
(2)电路图如图所示(测量电路必须用电流表外接法，滑动变阻器采用分压式接法亦可)　
(3)B　D　F　
(4)
9.(1)将S2切换到b 　r　
(2)1.43(或) 　1.2
10.（10分）解：（1）设S2断开时R1消耗的功率为P1，则
代入数据可以解得r=1Ω
（2）设S2闭合时R1两端的电压为U，消耗的功率为P2，则
，解得U=84V
由闭合电路欧姆定律得，E=U+Ir，代入数据得I=26A
流过R1的电流为I1，流过电动机的电流为I2
A，而I1+I2=I，所以I2=22A
由，代入数据得W
11．(平行班) （15分） (1)1 A　4 V　(2)6 V　2 Ω　(3)0.5 A
解析　(1)K接a时，R1被短路，外电阻为R2，根据电功率公式可得
通过电源的电流I1＝ ＝1 A，
电源两端的电压U1＝ ＝4 V.
(2)K接a时，有E＝U1＋I1r＝4＋r，①
K接b时，R1和R2串联，R外′＝R1＋R2＝6 Ω，
通过电源的电流I2＝＝0.75 A，
这时有：E＝U2＋I2r＝4.5＋0.75r.②
联立①②式得：E＝6 V，r＝2 Ω.
(3)K接c时，R总＝R1＋r＋R23＝6 Ω，
总电流I3＝E/R总＝1 A，通过R2的电流I′＝I3＝0.5 A.
11．(快班) （15分）
（1）S断开：带电环p从A点运动到O点，仅有电场力做功，
由动能定理：解得：UAO=1.6V
UR1=UAB=2UAO=3.2V
电路的总电流：I==0.8A．
（2）根据闭合电路欧姆定律得

（3）S闭合：等效电路如右图，流过电键S的电流IS=IR2+IR3．

IS=IR2+IR3=1.5A
