通电螺线管专题训练 姓名__________
1. 请在下图中画出通电螺线管的绕法及磁感线的方向．

. 根据下图中通电螺线管的南北极，标出小磁针的N极和电源的“＋”极。

. 如图所示，为永磁体A和电磁铁B之间的磁场分布。请根据图中磁感线的方向标出永磁体A右端的磁极和电磁铁B中电源的“+”、“-”极。

. 请在图中分别标出小磁针a、b静止时的N、S极。

. 如图所示是通电螺线管和条形磁体问相互作用的示意图。请你在图中标出：
（1）通电螺线管的N极；
（2）磁感线的方向；
（3）电源的正、负极。

. 请根据图中小磁针静止时的指向，在图中标出磁感线的方向、条形磁体的S极和电源的正负极。

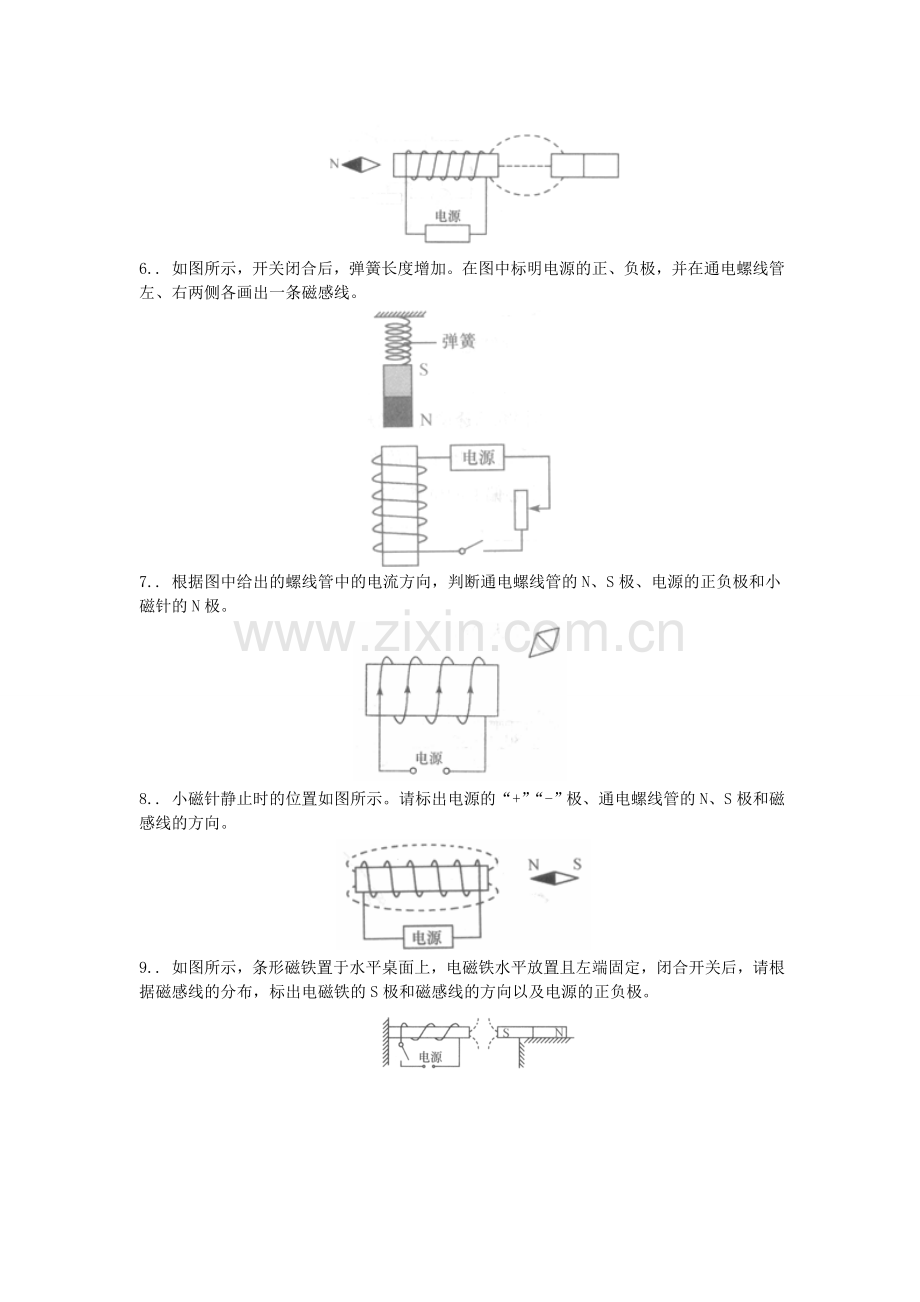

. 如图所示，开关闭合后，弹簧长度增加。在图中标明电源的正、负极，并在通电螺线管左、右两侧各画出一条磁感线。

. 根据图中给出的螺线管中的电流方向，判断通电螺线管的N、S极、电源的正负极和小磁针的N极。

. 小磁针静止时的位置如图所示。请标出电源的“+”“-”极、通电螺线管的N、S极和磁感线的方向。

. 如图所示，条形磁铁置于水平桌面上，电磁铁水平放置且左端固定，闭合开关后，请根据磁感线的分布，标出电磁铁的S极和磁感线的方向以及电源的正负极。

. 在图的圆圈内画出静止的小磁针，并标出其磁极

. 在图中，标出通电螺线管的N极，并用箭头画出磁感线方向。

. 根据图中通电螺线管的N、S极，在括号内标出电源的“+”极和“－”极．

. 请根据通电螺线管附近静止小磁针的指向，在图中括号内标出电源正、负极．

. 如图所示，闭合开关S后，请标出图中放置的小磁针静止时的N极。

. 根据下图中小磁针N极的指向，标出磁感线方向、通电螺线管的N、S极，并在括号内标出电源的正、负极。

. 标出图中当开关闭合后通电螺线管及小磁针（静止）的南北极（用S/N表示）。

. 请标出通电螺线管两端的极性，并画出图中放置的小磁针北极在螺线管通电时的受力方向（黑色部分表示小磁针的N极）。

. 根据图中小磁针的指向，判断通电螺线管中电源的正、负极。

. 根据图中小磁针N极的指向，标出通电螺线管电源的“+”、“一”极．

. 受通电螺线管产生磁场的作用，小磁针静止时处于如下图所示的状态，请画出螺线管导线的绕向。

. 在图中根据小磁针的方向，标出通电螺线管的N极、磁感线的方向以及在括号中填上电源的“+”“－”极。
