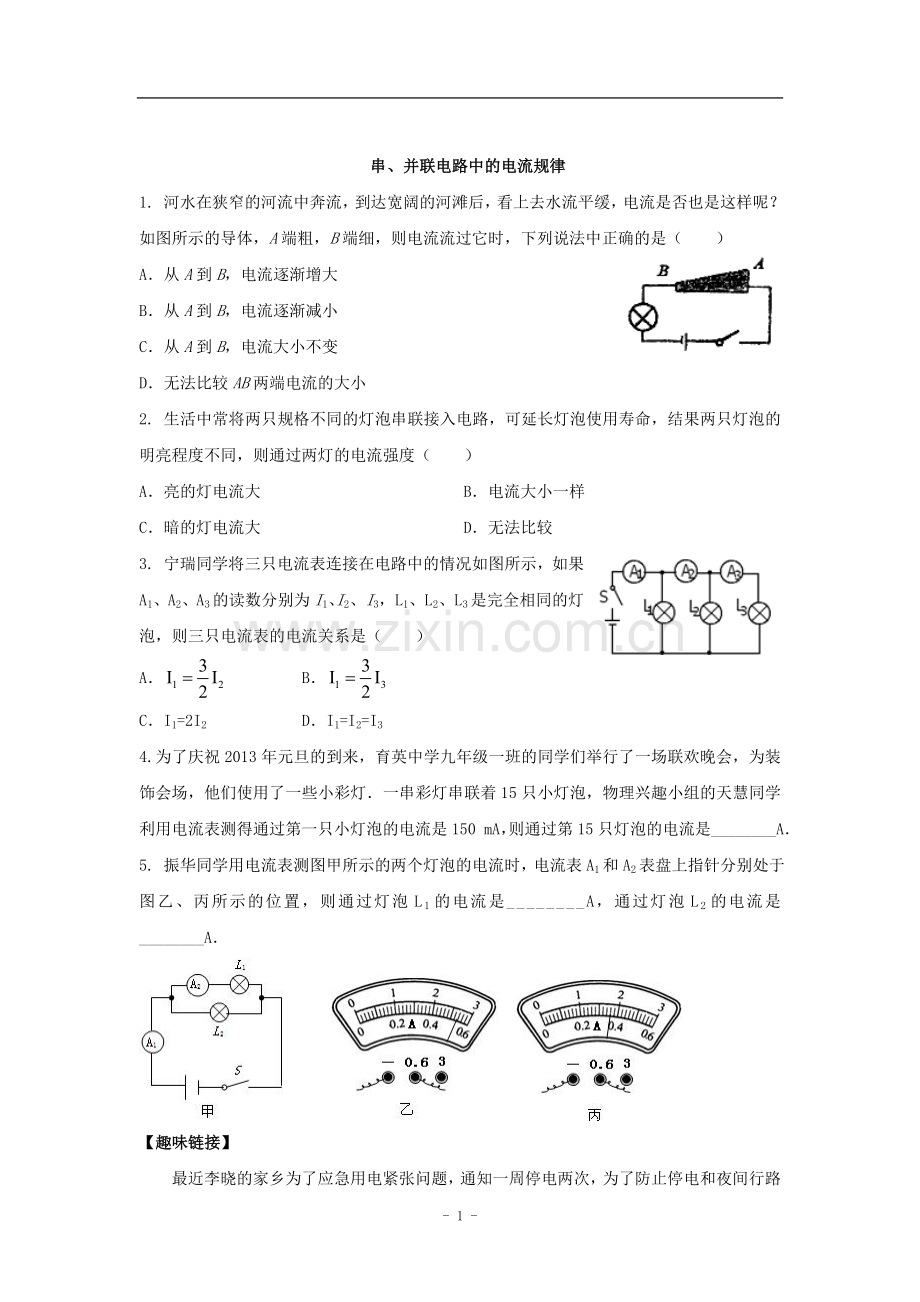

串、并联电路中的电流规律
1. 河水在狭窄的河流中奔流，到达宽阔的河滩后，看上去水流平缓，电流是否也是这样呢？如图所示的导体，A端粗，B端细，则电流流过它时，下列说法中正确的是（　　）
A．从A到B，电流逐渐增大
B．从A到B，电流逐渐减小
C．从A到B，电流大小不变
D．无法比较AB两端电流的大小
2. 生活中常将两只规格不同的灯泡串联接入电路，可延长灯泡使用寿命，结果两只灯泡的明亮程度不同，则通过两灯的电流强度（　　）
A．亮的灯电流大 B．电流大小一样
C．暗的灯电流大 D．无法比较
3. 宁瑞同学将三只电流表连接在电路中的情况如图所示，如果A1、A2、A3的读数分别为I1、I2、I3，L1、L2、L3是完全相同的灯泡，则三只电流表的电流关系是（　　）
A． B．
C．I1=2I2 D．I1=I2=I3
4.为了庆祝2013年元旦的到来，育英中学九年级一班的同学们举行了一场联欢晚会，为装饰会场，他们使用了一些小彩灯．一串彩灯串联着15只小灯泡，物理兴趣小组的天慧同学利用电流表测得通过第一只小灯泡的电流是150 mA，则通过第15只灯泡的电流是________A．
5. 振华同学用电流表测图甲所示的两个灯泡的电流时，电流表A1和A2表盘上指针分别处于图乙、丙所示的位置，则通过灯泡L1的电流是________A，通过灯泡L2的电流是
________A．

【趣味链接】

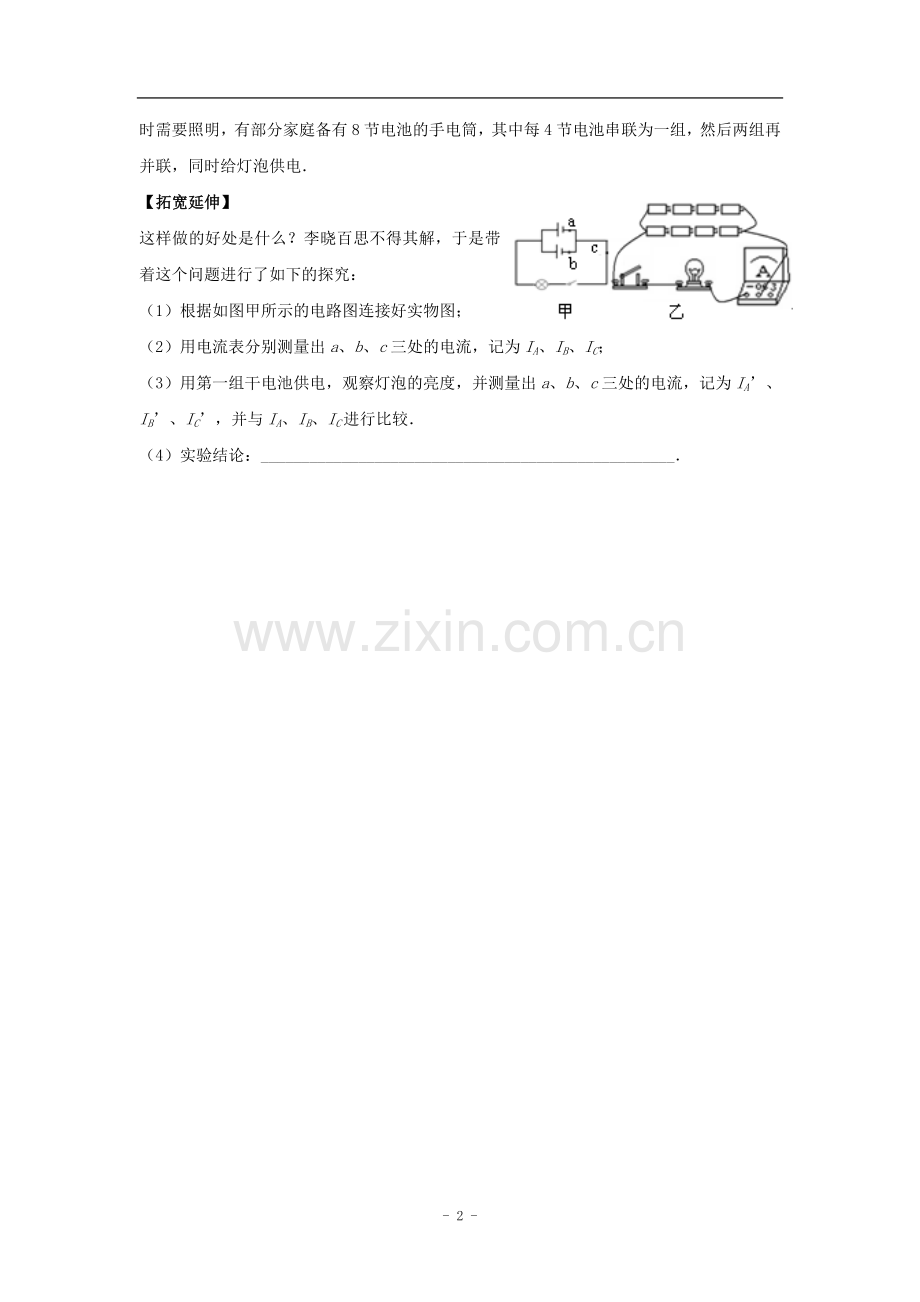

最近李晓的家乡为了应急用电紧张问题，通知一周停电两次，为了防止停电和夜间行路时需要照明，有部分家庭备有8节电池的手电筒，其中每4节电池串联为一组，然后两组再并联，同时给灯泡供电．
【拓宽延伸】
这样做的好处是什么？李晓百思不得其解，于是带着这个问题进行了如下的探究：
（1）根据如图甲所示的电路图连接好实物图；
（2）用电流表分别测量出a、b、c三处的电流，记为IA、IB、IC；
（3）用第一组干电池供电，观察灯泡的亮度，并测量出a、b、c三处的电流，记为IA’、IB’、IC’，并与IA、IB、IC进行比较．
（4）实验结论：___________________________________________________．
