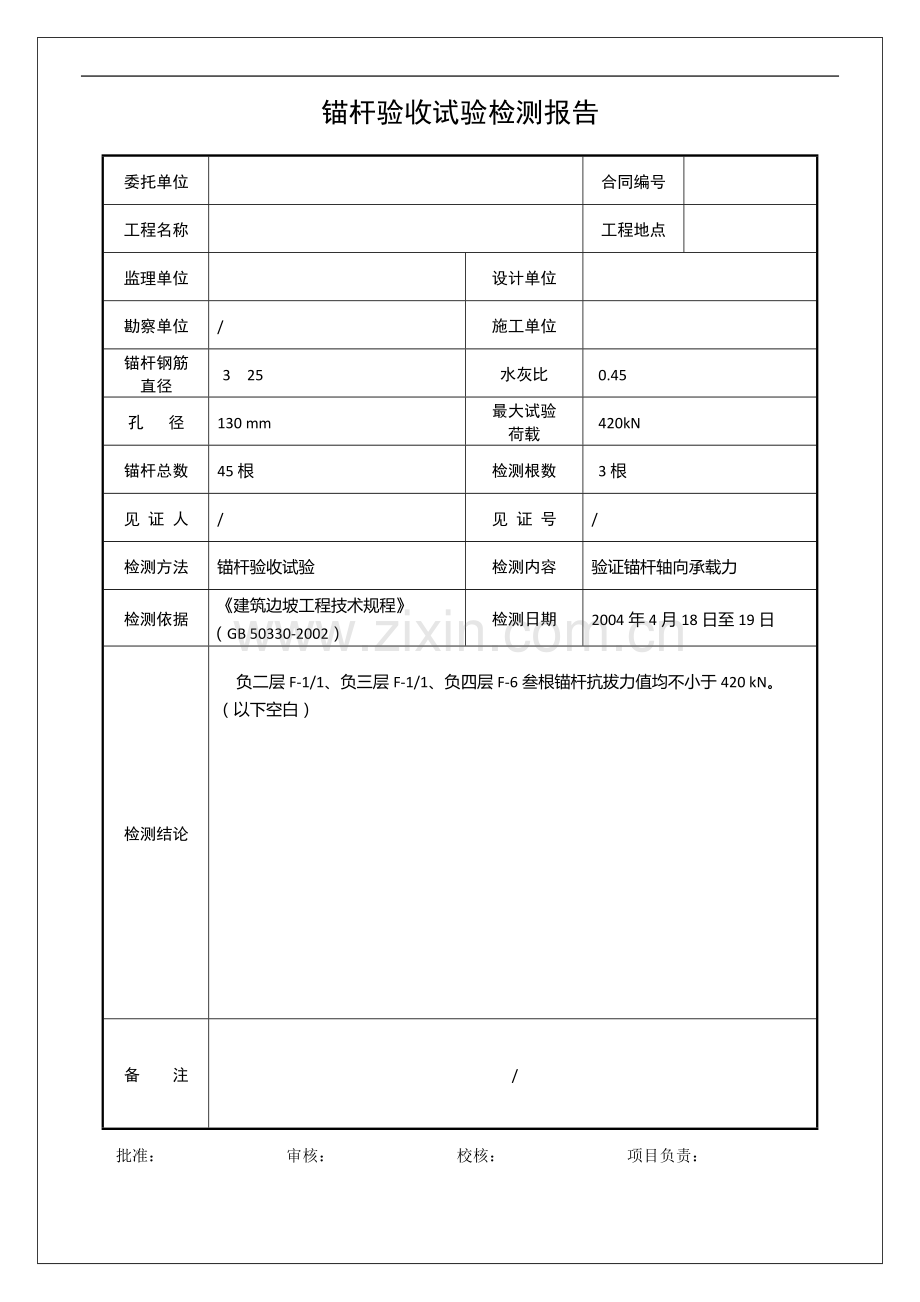

锚杆验收试验检测报告

委托单位

合同编号

工程名称

工程地点

监理单位

设计单位

勘察单位
/
施工单位

锚杆钢筋
直径
3 25
水灰比
0.45
孔 径
130 mm
最大试验
荷载
420kN
锚杆总数
45根
检测根数
3根
见 证 人
/
见 证 号
/
检测方法
锚杆验收试验
检测内容
验证锚杆轴向承载力
检测依据
《建筑边坡工程技术规程》
（GB 50330-2002）
检测日期
2004年4月18日至19日
检测结论

负二层F-1/1、负三层F-1/1、负四层F-6叁根锚杆抗拔力值均不小于420 kN。
（以下空白）
备 注
/

批准： 审核： 校核： 项目负责：
锚杆验收试验检测报告（附录）
一、工程概况
拟建工程位于………，试验锚杆长约18.5 m，水灰比为0.45，注浆压力0.8 MPa。本工程由…………………..承担工程设计；由…………承担工程施工；由……………….承担工程监理。
二、试验锚杆参数
由业主、监理或设计单位指定，对施工编号为负二层F-1/1、负三层F-1/1、负四层F-6叁根锚杆进行验收试验。这3根锚杆的有关参数如表1所示。
表1 各锚杆有关参数
锚杆
编号
抗拔力设计值(kN)
锚杆
直径
(mm)
钻孔直径(mm)
钻孔
深度(m)
锚固段长度(m)
计算自由段长度(m)
施工
日期
试验
日期
负二层F-1/1
420
3 25
130
18.3
18.0
1.0
2004.2.6
2004.4.18
负三层F-1/1
420
3 25
130
18.5
18.0
1.0
2004.2.6
2004.4.19
负四层F-6
420
3 25
130
18.3
18.0
1.0
2004.2.8
2004.4.19
三、试验仪器
试验所用主要仪器为千斤顶、压力表和百分表。千斤顶型号为QF60，编号为：2#[(A)01-106]，标定日期：2003年12月，有效期半年；油压表规格为0~60 MPa，编号为：01-6-507#[(A)03-002]，标定日期2004年2月，有效期壹年；百分表规格为0~50 mm，编号为：80949#[(A)02-076]，标定日期为2003年12月，有效期壹年。
四、试验描述及结果分析
试验按《建筑边坡工程技术规程》（GB 50330-2002）的有关规定进行，试验抗拔荷载由穿孔油压千斤顶进行逐级加荷，锚杆变形由大量程百分表测读。试验采用分级加载，前三级荷载按试验荷载值的20%施加，以后按10%施加，然后卸载到试验荷载的0.1倍并测出锚头位移。
负二层F-1/1、负三层F-1/1、负四层F-6叁根锚杆在最大试验荷载作用下，锚头位移相对稳定，试验进展顺利，未出现异常现象；在极限荷载作用下的弹性变形值大于自由段长度变形计算值的80%，且小于自由段长度与1/2锚固段长度之和的弹性变形计算值。
锚杆试验结果如表2所示，详见附后汇总表及Q-s曲线。
表2 锚杆验收试验结果
锚杆

编号
最大试验荷载
(kN)
最大试验荷载作用下锚杆变形(mm)
残余
变形
(mm)
锚杆弹性变形
(mm)
自由段长度变形计算值的80% (mm)
自由段长度与1/2锚固段长度之和的弹性变形计算值 (mm)
负二层F-1/1
420
4.20
1.67
2.53
1.09
13.59
负三层F-1/1
420
4.78
1.86
2.92
1.09
13.59
负四层F-6
420
3.92
1.55
2.37
1.09
13.59
五、结论
锚杆验收试验结果：负二层F-1/1、负三层F-1/1、负四层F-6叁根锚杆抗拔力值均不小于420 kN。
（以下空白）
