第四节 电压和电压表的使用
【学习目标】
1.通过与水压的类比了解电压的概念，知道电压的单位及换算关系；
2.知道正确使用电压表的方法，能正确读数；
3.通过探究活动，理解串联电路和并联电路中电压的特点.
【活动过程】
活动一：认识电压
请自主自学课本P71有关电压内容，组内交流自学成果.

活动二：学习使用电压表
1.请仔细观察电压表，并说出电压表的接线柱和量程.并完成课本P.72“观察与思考”.
2.阅读课本P72“方法”，了解使用电压表测量电压时的注意事项.
3.组内讨论并展示：电压表、电流表在使用规则上有哪些相同点和不同点？
4.小组合作实验：用电压表测量电压.
（1）取三节电池，用电压表测出每一节电池的电压U1、U2、U3；将三节电池串联成电池组，测出这个电池组的电压U.将测得的电压值填入下表.
U1/V
U2/V
U3/V
U/V

（2）组内讨论并展示：
①串联而成的电池组的电压与每个电池的电压有什么关系?
②在生活和实验中，为什么常把电池串联成电池组使用？

活动三：探究串、并联电路中的电压特点
1.自主探究
探究串联电路中的电压特点：
（1）问题：在串联电路中，灯L1两端的电压U1、灯L2两端的电压U2与总电压U之间有什么关系？（插课本P.74图13-31）
（2） 你的猜想是：__________________________________
（3） 小组合作：设计实验步骤和实验表格.

（4）小组合作：进行实验并记录数据.
（5）你得到的结论是：
在串联电路中，串联电路两端的总电压等于________________；
2.自主探究
探究并联电路中电压的规律.
（1）小组讨论实验方案.
（2）小组合作实验.
（3）你得到的结论是：
在并联电路中，并联电路两端的总电压___________________.
【巩固反馈】

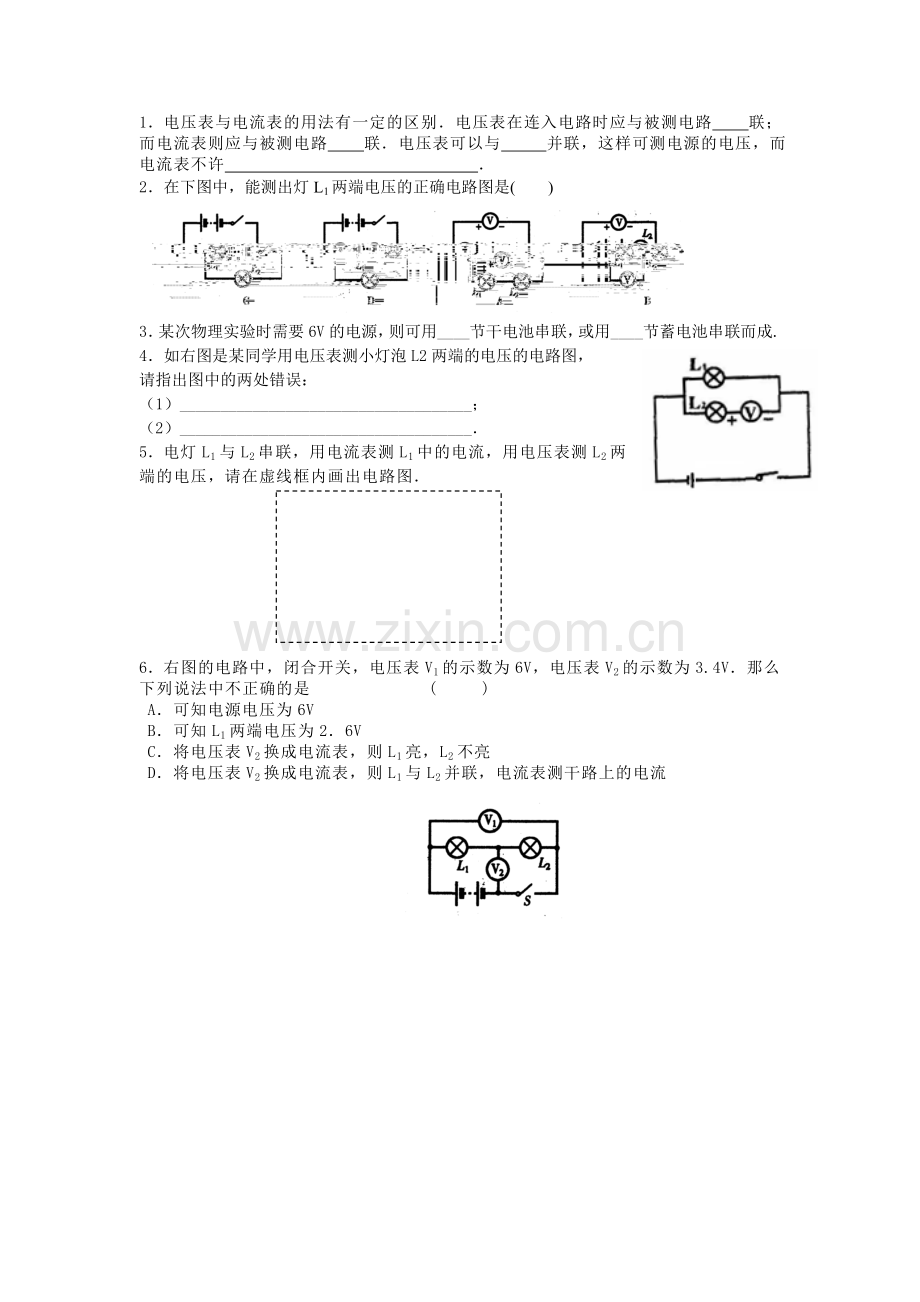

1．电压表与电流表的用法有一定的区别．电压表在连入电路时应与被测电路 联；而电流表则应与被测电路 联．电压表可以与 并联，这样可测电源的电压，而电流表不许 ．
2．在下图中，能测出灯L1两端电压的正确电路图是( )

3．某次物理实验时需要6V的电源，则可用____节干电池串联，或用____节蓄电池串联而成.
4．如右图是某同学用电压表测小灯泡L2两端的电压的电路图，
请指出图中的两处错误：
（1）____________________________________；
（2）____________________________________．
5．电灯L1与L2串联，用电流表测L1中的电流，用电压表测L2两端的电压，请在虚线框内画出电路图．

6．右图的电路中，闭合开关，电压表V1的示数为6V，电压表V2的示数为3.4V．那么下列说法中不正确的是 ( )
A．可知电源电压为6V
B．可知L1两端电压为2．6V
C．将电压表V2换成电流表，则L1亮，L2不亮
D．将电压表V2换成电流表，则L1与L2并联，电流表测干路上的电流
