光学作图专题训练.doc

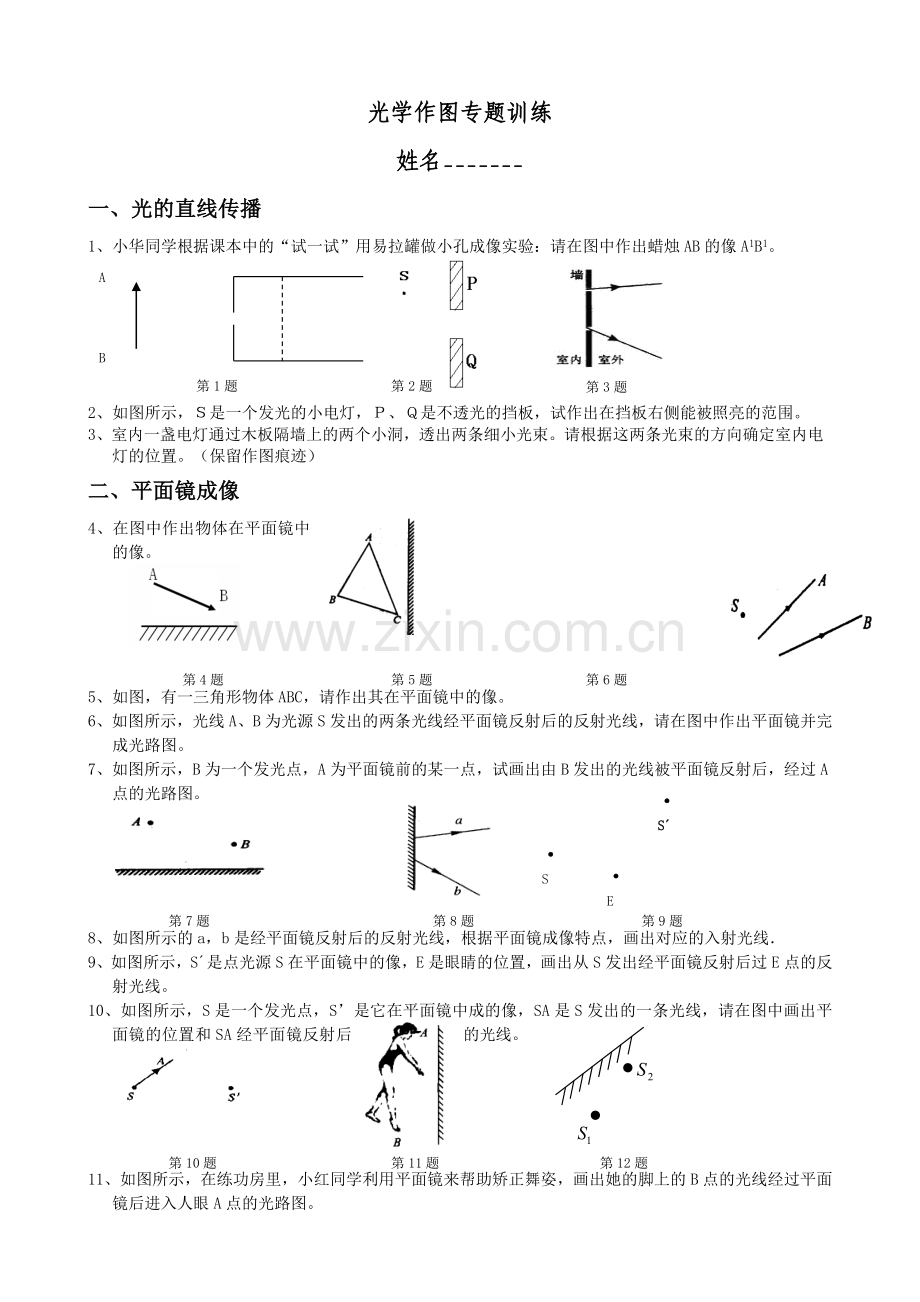

光学作图专题训练
姓名_______
一、光的直线传播
1、小华同学根据课本中的“试一试”用易拉罐做小孔成像实验：请在图中作出蜡烛AB的像A1B1。
B
A

第3题
第1题
第2题

2、如图所示，Ｓ是一个发光的小电灯，Ｐ、Ｑ是不透光的挡板，试作出在挡板右侧能被照亮的范围。
3、室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束。请根据这两条光束的方向确定室内电灯的位置。（保留作图痕迹）
二、平面镜成像
4、在图中作出物体在平面镜中的像。

第5题
第6题
第4题

5、如图，有一三角形物体ABC，请作出其在平面镜中的像。
6、如图所示，光线A、B为光源S发出的两条光线经平面镜反射后的反射光线，请在图中作出平面镜并完成光路图。
·
·
S´
·
S
E
7、如图所示，B为一个发光点，A为平面镜前的某一点，试画出由B发出的光线被平面镜反射后，经过A点的光路图。

第9题
第8题
第7题

8、如图所示的a，b是经平面镜反射后的反射光线，根据平面镜成像特点，画出对应的入射光线．
9、如图所示，S´是点光源S在平面镜中的像，E是眼睛的位置，画出从S发出经平面镜反射后过E点的反射光线。
10、如图所示，S是一个发光点，S’是它在平面镜中成的像，SA是S发出的一条光线，请在图中画出平面镜的位置和SA经平面镜反射后的光线。

第12题
第11题
第10题

11、如图所示，在练功房里，小红同学利用平面镜来帮助矫正舞姿，画出她的脚上的B点的光线经过平面镜后进入人眼A点的光路图。

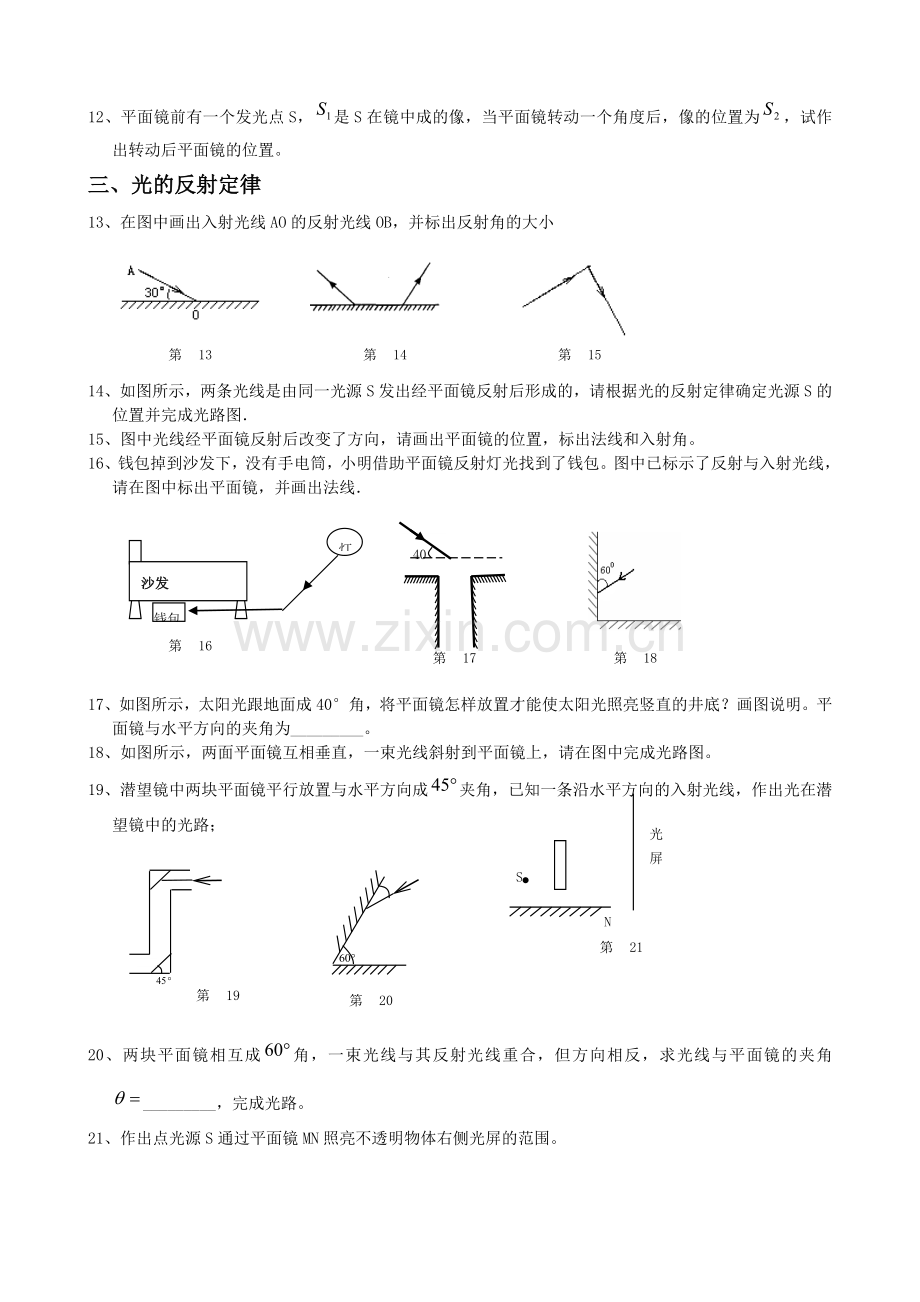

12、平面镜前有一个发光点S，是S在镜中成的像，当平面镜转动一个角度后，像的位置为，试作出转动后平面镜的位置。
三、光的反射定律
13、在图中画出入射光线AO的反射光线OB，并标出反射角的大小

第15题
第14题
第13题

14、如图所示，两条光线是由同一光源S发出经平面镜反射后形成的，请根据光的反射定律确定光源S的位置并完成光路图．
15、图中光线经平面镜反射后改变了方向，请画出平面镜的位置，标出法线和入射角。
16、钱包掉到沙发下，没有手电筒，小明借助平面镜反射灯光找到了钱包。图中已标示了反射与入射光线，请在图中标出平面镜，并画出法线．

钱包
沙发
灯
40°

第18题
第17题
第16题

17、如图所示，太阳光跟地面成40°角，将平面镜怎样放置才能使太阳光照亮竖直的井底？画图说明。平面镜与水平方向的夹角为_________。
18、如图所示，两面平面镜互相垂直，一束光线斜射到平面镜上，请在图中完成光路图。
N
S
光
屏
第21题
19、潜望镜中两块平面镜平行放置与水平方向成夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路；

第20题
第19题

20、两块平面镜相互成角，一束光线与其反射光线重合，但方向相反，求光线与平面镜的夹角_________，完成光路。
21、作出点光源S通过平面镜MN照亮不透明物体右侧光屏的范围。

初二物理第三章光现象测试
班级： 姓名：
一、选择题
1、在太阳光下我们能看到鲜艳的黄色的花是因为（ ）
A．花能发出黄色的光B．花能反射太阳光中的黄色光　　
C．花能发出白色的光D．花能吸收太阳光中的黄色光
2、目前光污染越来越严重，白亮污染是普遍的一类光污染，建筑物的玻璃幕墙、釉面砖墙、磨光大理石和各种涂料都能造成白亮污染，形成白亮污染的主要原因是由于（）A光的反射 B光的折射 C．光有能量D．光沿着直线传播
3．某人从平面镜中看到时钟如图 所示，则此时的实际时间是
A 12∶01 B 12∶10 C 10∶21 D 10∶51
4．下列现象，属于光的色散现象的是（ ）
A．小孔成像 B．水中月亮 C．雨后彩虹 D．海市蜃楼
5．下列几种现象中，属于光的反射现象的是（ ）
A．阳光照射下，地上呈现电线杆的影子 B．激光准直
图3-5
C．平静的湖水映出桥的倒影 D．手在墙上的影子
6．如图3-5，用自制的针孔照相机观察烛焰，有以下四种说法：①薄膜上出现烛焰的像是倒立的；②薄膜上烛焰的像是放大的也可能是缩小的；③保持小孔和烛焰的距离不变，向后拉动内筒，增加筒长，烛焰的像变大；④保持小孔和烛焰的距离不变，向前推动内筒，烛焰的像更明亮．这四种说法中正确的是 （ ）
A．①②③④ B．①③④ C．①②③ D．③④
7．野外生存训练班在夜晚急行军时，小王带领大家迎着月光前进。在某处，他们避开“暗地”而选择“亮地”，结果跑在前面的同学纷纷掉进水坑。造成“亮地”的原因是（ ）
A．光在地面发生漫反射 B．光在地面发生镜面反射
C．光在水面发生漫反射 D.光在水面发生镜面反射
8．中学生要注意仪容仪表，当你出门之前，整理衣着时所选用的是（ ）
A．平面镜 B．放大镜 c．显微镜 D．望远镜
9．钞票或商标的某些位置用荧光物印上标记，这是一种防伪措施,以下能识别这些标记的是( )A．红外线 B.次声波 C.超声波 D.紫外线
10．用放大镜观察彩色电视画面，你将看到排列有序的三色发光区域是（ ）
A．红、绿、蓝 B．红、黄、蓝 C．红、黄、紫 D．黄、绿、紫
11．如图1所示，是某同学检查视力时的情景，下列说法正确的是 ( )
A．镜中视力表的像是实像B．镜中视力表的像比视力表小
C．镜中视力表的像到该同学的距离为5 m
D．镜中视力表的像是光的直线传播形成的
12．如图3-3所示，用手电筒 对着平面镜中的像照射时， 观察到像比原来亮多了，其原因是 ( )
A．光射到像上，所以像变亮了
图3-3
B．光反射到物体上，物体变亮了，所以像也变亮了
C．光使整个空间变亮了，更便于观察像，所以像变亮了
D．光使镜子更明亮了，所成的像也就变亮了
13．下列关于光现象的说法中，正确的是（ ）
A．“坐井观天，所见甚小”是光直线传播的结果
B．验钞机是利用红外线使钞票上的荧光物质发光从而辨别钞票的真伪的
C。镜面成30°角射到平面镜上时，其反射角为30°
D.电影幕布选用粗糙布料，目的是让光发生镜面反射
14小明对自动感应门很感兴趣，想了解其原理．他查阅有关资料后得知，自动感应门有两种类型：一种是感应装置接受到人所发出的红外线，将门打开；另一种是感应装置发出微波来感知向门移动的物体，将门打开．以下设计方案能探究某自动门是哪种类型的是( )
A．速度相同的两个人分别向门靠近，观察门的反应
B．人以两种不同速度分别向门靠近，观察门的反应
C．门打开后，人在门前静止一段时间，观察门的反应
D．白天和黑夜让人向门靠近，观察门的反应
1５．晚上，在桌面上铺一张白纸，把一小块平面镜放在纸上（镜面朝上），让手电筒的光正对着平面镜照射，如图2-7-5，从侧面看去（ ）
Ａ．镜子比较亮，它发生了镜面反射 Ｂ．镜子比较暗，它发生了镜面反射
Ｃ．白纸比较亮，它发生了镜面反射； Ｄ．白纸比较暗，它发生了漫反射。
二．填空题
1._____ 三种色光为光的三原色；阳光下看树叶是绿色的，是因为树叶反射____光。
2．生活、生产中常用到光学知识：在开凿大山隧道中，用激光引导掘进机掘进方向，即激光准直是利用了光沿_________；有时人们把电视机遥控器的红外线发射窗，对着电视机对面墙壁发射，也能控制电视机，这是利用了光的________现象；
3、太阳光穿过树林，形成光柱是光的 现象；雨过天晴，远处的天空出现美丽的彩虹是光的 现象．
4、红外线最显著特征： 效应，应用：取暖、摇控、探测、夜视等，太阳热主要以 形式传到地球。
5、紫外线最显著特征：能使 。应用：
6、小鸟在平静的湖面上飞，它在湖中的像是 (实/虚)像。小鸟距湖面6m时，它的像与湖面的距离是 M。
7. 光线垂直入射到平面镜上时，反射光线和入射光线的夹角为 .
8.我们在教室的各个方向都能看到黑板上的字，这是光的 现象.
9身高1.68m的小明同学站在一竖直的平面镜前2m处，他在镜中的像距小明本人____m，他在镜中的像高_____m；当他后退0.5m时，则他在镜中的像距离平面镜_____m。
10研究平面镜成像特点的实验情况，烛焰在平面镜中所成的像是 像(实/虚)，放在图中Ｂ处“烛焰”上的手指　　　　被烧痛(会/不会)。操作中某同学在桌面上无论怎样调整后方的蜡烛，都不能与像重合，其原因是　　　　　　。
三.作图题（第18小题6分, 第19小题5分,共11分）
1在右图中作出物体AB在平面镜中所成的像
2小明同学想将一束与水平面成30°角的太阳光竖直射入深井内，
如图所示请你在题图中画出反射光线并标出反射角度数。

3 画出图中的入射光线，并标出入射角的大小
4 在图中，mm’为平面镜，S为镜前的一个发光点，A为其反射光线上的一点，试画出入射光线、反射光线，并标明λ射点O。

5、．钱包掉到沙发下，没有手电筒，小明借助平面镜反射灯光找到了钱包。图中已标示了反射与入射光线，请在图中标出平面镜，并画出法线．
灯
B
D
6、MN为平面镜，AB、CD是点光源S发出的光经平面镜反射后的两条反射光线，请作图确定S的位置和入射光线。（3分）
钱包
沙发

A
M′
M
C

四、计算题。
1、2000年8月，俄罗斯的库尔斯克号核潜水艇在巴伦支海遇难，探测专家用超声波可探测到潜艇的确切位置，超声波在海水中的波速为1500m／s，在潜艇正上方海面向下发出超声波，从超声波发出直至接收到潜艇的回波经历的时间为0.2S，则潜艇沉没的实际深度约为多大？

五、．能力测试题（每小题5分，共10分）
1、晚上在台灯下写作业时，书桌上垫的玻璃会反射出刺眼的光，影响学习。请写出两种解决问题的方法及每种方法所运用的原理.
（1） 方法一： 其原理是：____________________。
（2） 方法二：___________ _ 其原理是：______________________。
六、、实验与探究
1、在“探究光的反射规律”的实验中，如图所示，平面镜M放在平板上，E、F是两块粘接起来的硬纸板，可绕垂直镜面的接缝ON转动。

（1）如图甲，当E、F在同一平面上时。让入射光线AO沿纸板E射向镜面，在F上可看到反射光线OB，测出入射角和反射角的大小；改变入射光线的方向，再观测几组入射角和反射角，这样做的目的是为了比较 。若将AO向ON靠近，则OB （选填“靠近”或“远离”）ON。
（2）如图乙，以法线ON为轴线，把纸板F向后缓慢旋转，这样做的目的是为了 。

2、某同学在探究平面镜特点实验时，将一块玻璃板竖直架在一 直尺的上面，再取两段等长蜡烛A和B一前一后竖放在直尺
上，点燃玻璃板前的蜡烛A，用眼睛进行观察，如图所示，在此实验中：（1）直尺的作用是便于比较物与像 的关系；（2）两段等长的蜡烛是为了比较物与像 的关系；（3）移去蜡烛B，并在其位置上放一光屏，则光屏上 （填“能”或“不能”）接收到蜡烛A的火焰的像，这说明平面镜成的是_____像；（4）从实验中得出的结论是： 。
6．小明在“探究平面镜成像的特点” 的活动中所选用的器材和活动过程。
（1）在探究活动中对玻璃板放置的要求是：　　　　　　；（2）选择蜡烛A和B的要求是： 　　　　　　　； （3）如果在图中蜡烛像的位置上放一张白纸板做屏幕，则白纸板上将 （填写“有”或“没有”）蜡烛的像；
