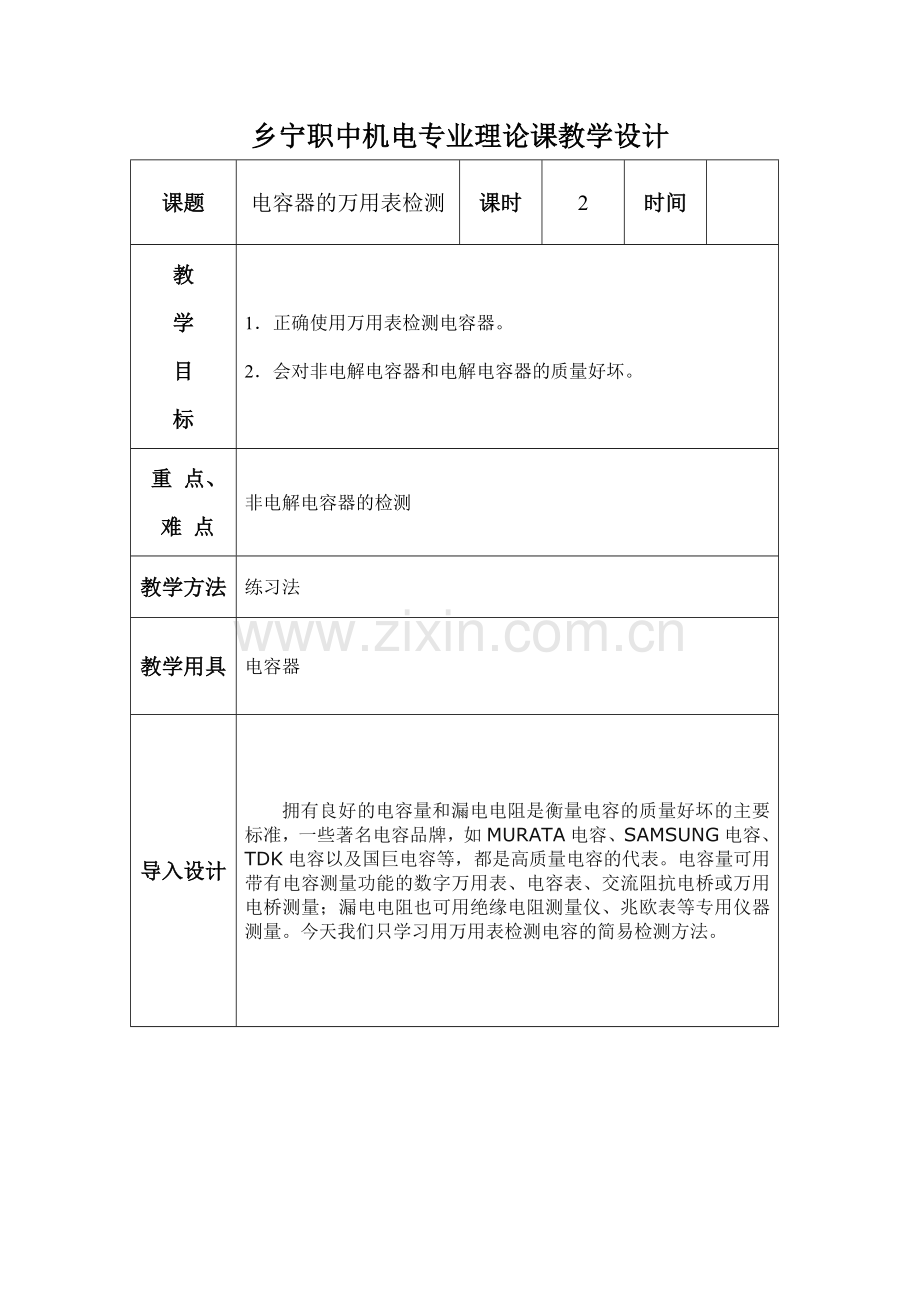

乡宁职中机电专业理论课教学设计
课题
电容器的万用表检测
课时
2
时间

教
学
目
标
1．正确使用万用表检测电容器。

2．会对非电解电容器和电解电容器的质量好坏。
重 点、
难 点
非电解电容器的检测
教学方法
练习法
教学用具
电容器
导入设计
拥有良好的电容量和漏电电阻是衡量电容的质量好坏的主要标准，一些著名电容品牌，如MURATA电容、SAMSUNG电容、TDK电容以及国巨电容等，都是高质量电容的代表。电容量可用带有电容测量功能的数字万用表、电容表、交流阻抗电桥或万用电桥测量；漏电电阻也可用绝缘电阻测量仪、兆欧表等专用仪器测量。今天我们只学习用万用表检测电容的简易检测方法。

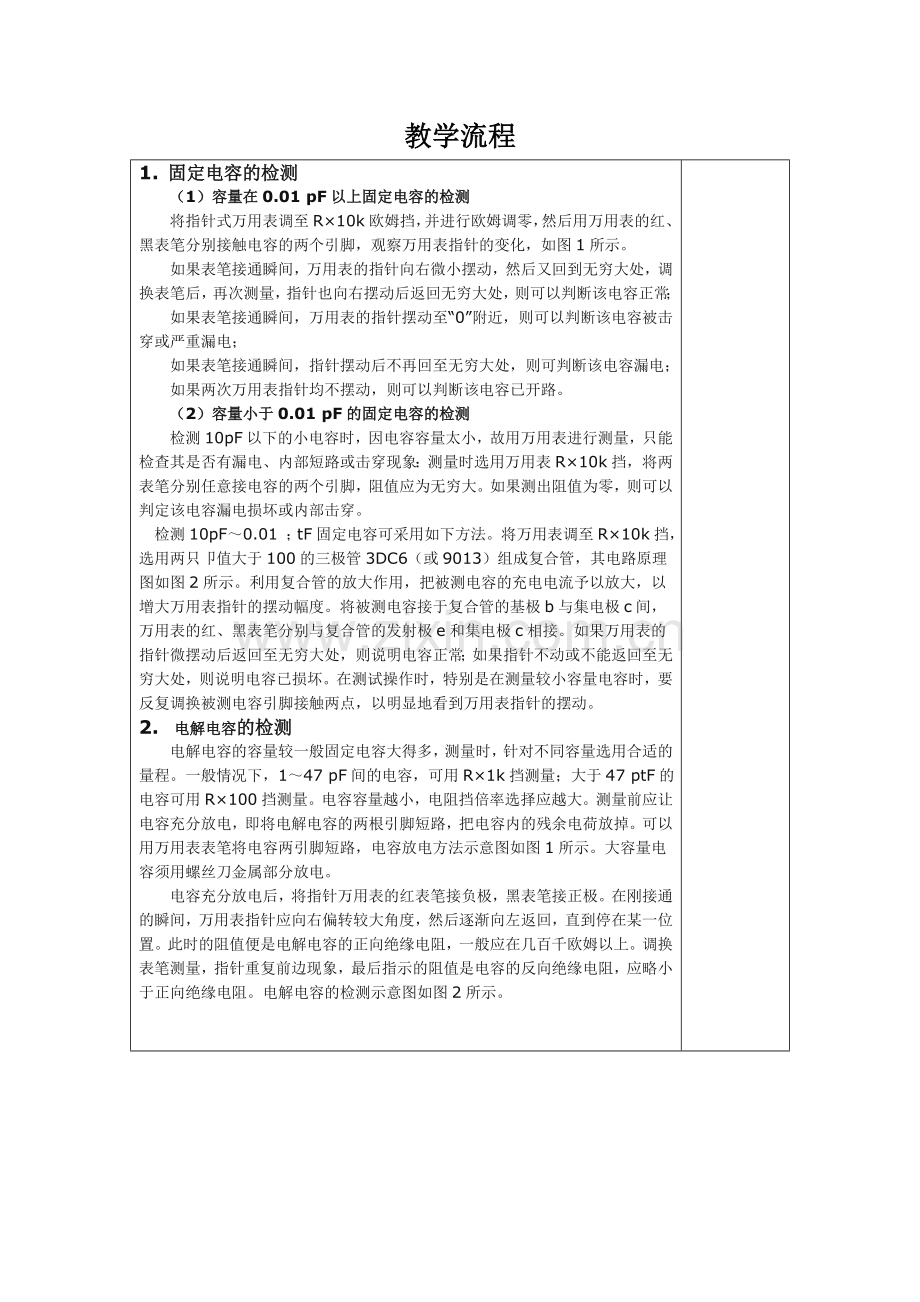

教学流程
1. 固定电容的检测
　　（1）容量在0.01 pF以上固定电容的检测
　　将指针式万用表调至R×10k欧姆挡，并进行欧姆调零，然后用万用表的红、黑表笔分别接触电容的两个引脚，观察万用表指针的变化，如图1所示。
　　如果表笔接通瞬间，万用表的指针向右微小摆动，然后又回到无穷大处，调换表笔后，再次测量，指针也向右摆动后返回无穷大处，则可以判断该电容正常；
　　如果表笔接通瞬间，万用表的指针摆动至“0”附近，则可以判断该电容被击穿或严重漏电；
　　如果表笔接通瞬间，指针摆动后不再回至无穷大处，则可判断该电容漏电；
　　如果两次万用表指针均不摆动，则可以判断该电容已开路。
　　（2）容量小于0.01 pF的固定电容的检测
　　检测10pF以下的小电容时，因电容容量太小，故用万用表进行测量，只能检查其是否有漏电、内部短路或击穿现象：测量时选用万用表R×10k挡，将两表笔分别任意接电容的两个引脚，阻值应为无穷大。如果测出阻值为零，则可以判定该电容漏电损坏或内部击穿。
　检测10pF～0.01 ；tF固定电容可采用如下方法。将万用表调至R×10k挡，选用两只卩值大于100的三极管3DC6（或9013）组成复合管，其电路原理图如图2所示。利用复合管的放大作用，把被测电容的充电电流予以放大，以增大万用表指针的摆动幅度。将被测电容接于复合管的基极b与集电极c间，万用表的红、黑表笔分别与复合管的发射极e和集电极c相接。如果万用表的指针微摆动后返回至无穷大处，则说明电容正常；如果指针不动或不能返回至无穷大处，则说明电容已损坏。在测试操作时，特别是在测量较小容量电容时，要反复调换被测电容引脚接触两点，以明显地看到万用表指针的摆动。
2.  电解电容的检测
　　电解电容的容量较一般固定电容大得多，测量时，针对不同容量选用合适的量程。一般情况下，1～47 pF间的电容，可用R×1k挡测量；大于47 ptF的电容可用R×100挡测量。电容容量越小，电阻挡倍率选择应越大。测量前应让电容充分放电，即将电解电容的两根引脚短路，把电容内的残余电荷放掉。可以用万用表表笔将电容两引脚短路，电容放电方法示意图如图1所示。大容量电容须用螺丝刀金属部分放电。
　　电容充分放电后，将指针万用表的红表笔接负极，黑表笔接正极。在刚接通的瞬间，万用表指针应向右偏转较大角度，然后逐渐向左返回，直到停在某一位置。此时的阻值便是电解电容的正向绝缘电阻，一般应在几百千欧姆以上。调换表笔测量，指针重复前边现象，最后指示的阻值是电容的反向绝缘电阻，应略小于正向绝缘电阻。电解电容的检测示意图如图2所示。

教学流程

图1 电容放电方法示意图

图2 电解电容的检测示意图

板书设计
1．固定电容的检测：
（1）容量在0.01 pF以上固定电容的检测
（2）容量小于0.01 pF的固定电容的检测
2．电解电容的检测：

当堂训练
1．所测电容器的漏电电阻为0，是什么原因？
2．如果所测电容器的电阻为无穷大，是什么原因？
课后
作业
完成固定电容器和电解电容器的测量。

教
学
反
思

本节课是一节理论性的实践课，讲解的较枯燥，如果过讲边演示，课堂气氛可能会活跃很多。
