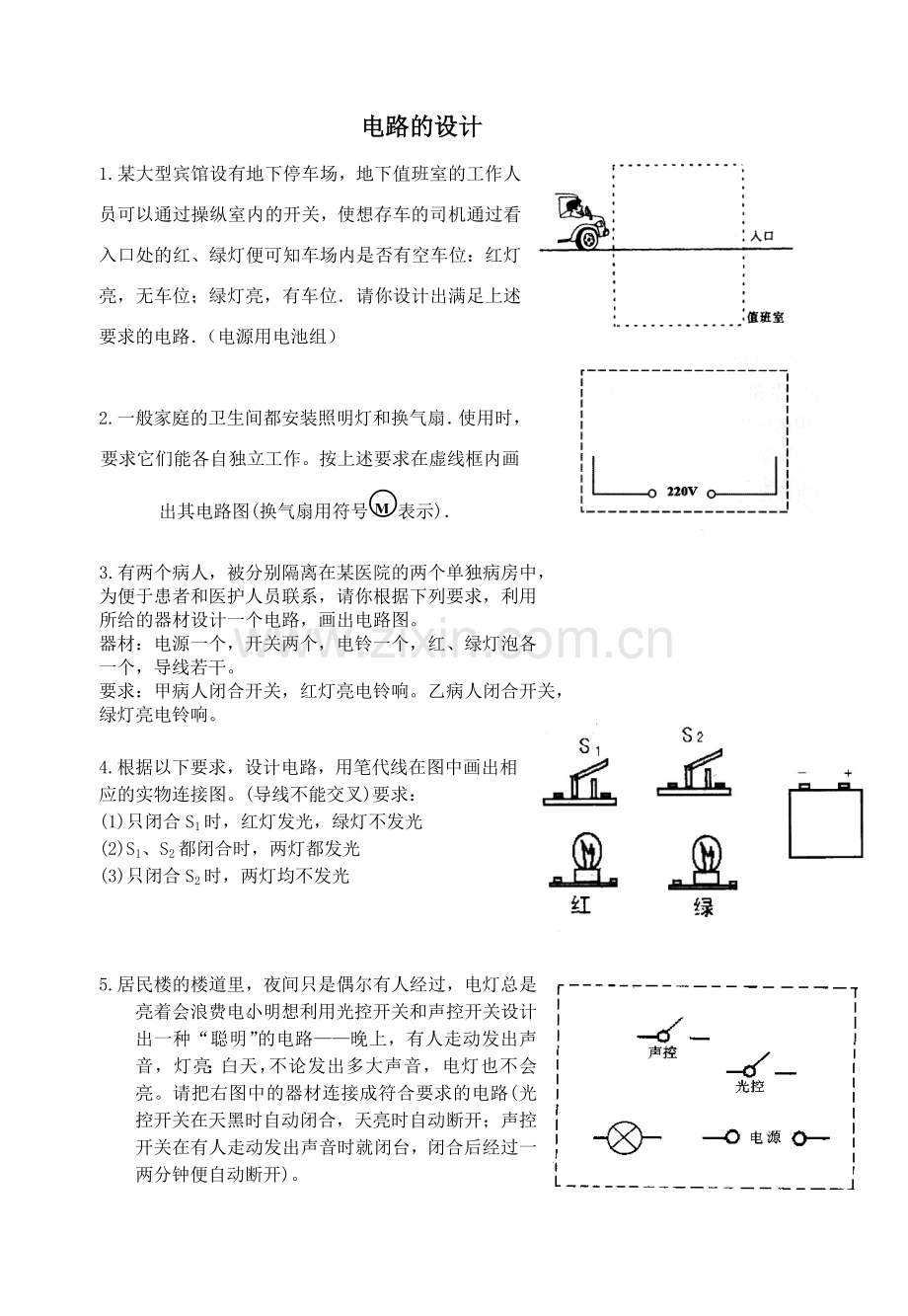

1.某大型宾馆设有地下停车场，地下值班室的工作人员可以通过操纵室内的开关，使想存车的司机通过看入口处的红、绿灯便可知车场内是否有空车位：红灯亮，无车位；绿灯亮，有车位．请你设计出满足上述要求的电路．（电源用电池组）

2.一般家庭的卫生间都安装照明灯和换气扇．使用时，要求它们能各自独立工作。按上述要求在虚线框内画出其电路图(换气扇用符号M
表示)．

3.有两个病人，被分别隔离在某医院的两个单独病房中，
为便于患者和医护人员联系，请你根据下列要求，利用
所给的器材设计一个电路，画出电路图。
器材：电源一个，开关两个，电铃一个，红、绿灯泡各
一个，导线若干。
要求：甲病人闭合开关，红灯亮电铃响。乙病人闭合开关，
绿灯亮电铃响。

4.根据以下要求，设计电路，用笔代线在图中画出相应的实物连接图。(导线不能交叉)要求：
(1)只闭合S1时，红灯发光，绿灯不发光
(2)S1、S2都闭合时，两灯都发光
(3)只闭合S2时，两灯均不发光

5.居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电。小明想利用光控开关和声控开关设计出一种“聪明”的电路——晚上，有人走动发出声音，灯亮；白天，不论发出多大声音，电灯也不会亮。请把右图中的器材连接成符合要求的电路(光控开关在天黑时自动闭合，天亮时自动断开；声控开关在有人走动发出声音时就闭台，闭合后经过一两分钟便自动断开)。

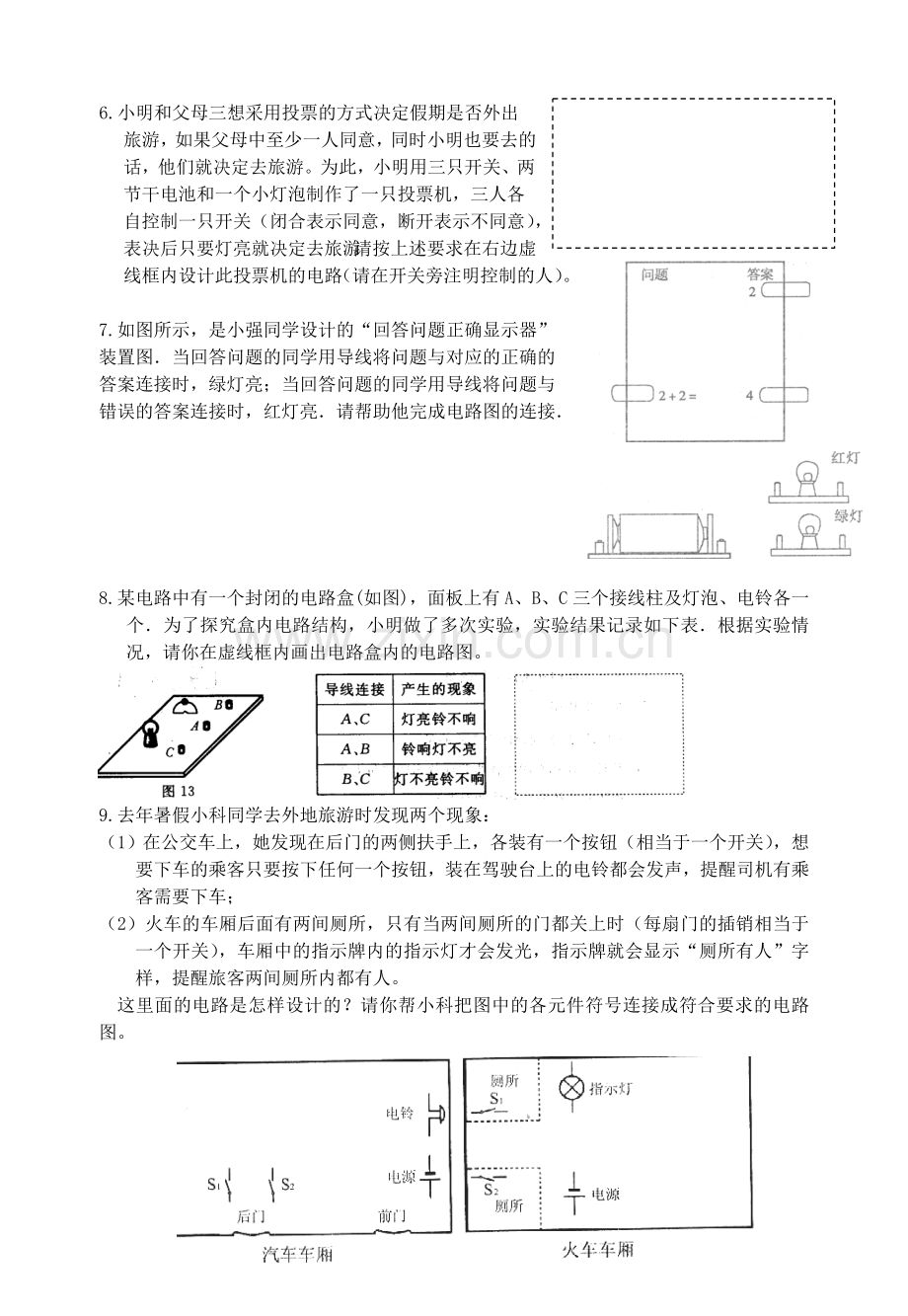

6.小明和父母三想采用投票的方式决定假期是否外出旅游，如果父母中至少一人同意，同时小明也要去的话，他们就决定去旅游。为此，小明用三只开关、两节干电池和一个小灯泡制作了一只投票机，三人各自控制一只开关（闭合表示同意，断开表示不同意），表决后只要灯亮就决定去旅游。请按上述要求在右边虚线框内设计此投票机的电路（请在开关旁注明控制的人）。

7.如图所示，是小强同学设计的“回答问题正确显示器”
装置图．当回答问题的同学用导线将问题与对应的正确的
答案连接时，绿灯亮；当回答问题的同学用导线将问题与
错误的答案连接时，红灯亮．请帮助他完成电路图的连接．

8.某电路中有一个封闭的电路盒(如图)，面板上有A、B、C三个接线柱及灯泡、电铃各一个．为了探究盒内电路结构，小明做了多次实验，实验结果记录如下表．根据实验情况，请你在虚线框内画出电路盒内的电路图。

9.去年暑假小科同学去外地旅游时发现两个现象：
（1）在公交车上，她发现在后门的两侧扶手上，各装有一个按钮（相当于一个开关），想要下车的乘客只要按下任何一个按钮，装在驾驶台上的电铃都会发声，提醒司机有乘客需要下车；
（2）火车的车厢后面有两间厕所，只有当两间厕所的门都关上时（每扇门的插销相当于一个开关），车厢中的指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提醒旅客两间厕所内都有人。
这里面的电路是怎样设计的？请你帮小科把图中的各元件符号连接成符合要求的电路图。

1.

2.
.M

3.略4. 略5. 略

6.
父亲
母亲
L
小明

7.略
8.

9.
