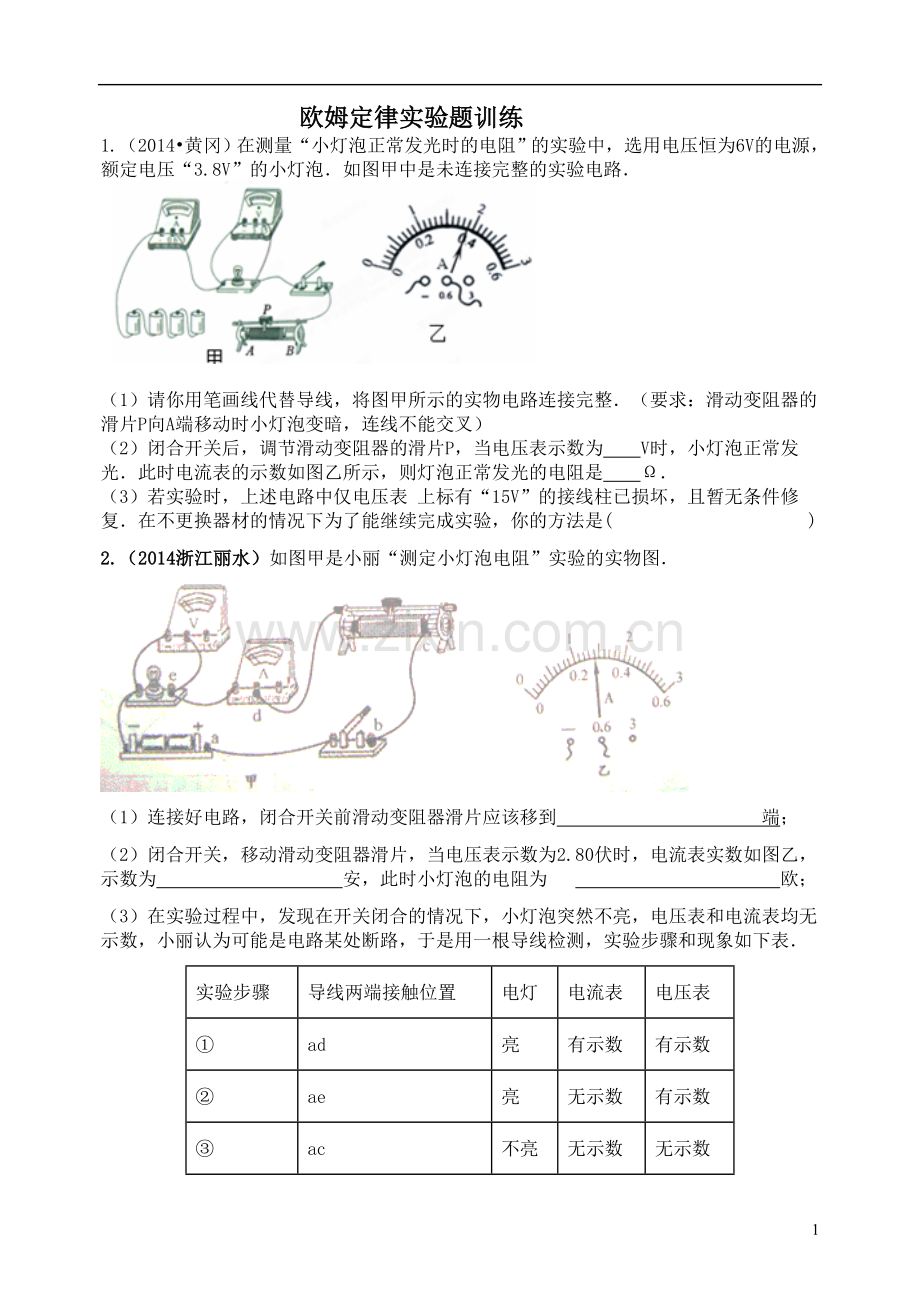

欧姆定律实验题训练
1.（2014•黄冈）在测量“小灯泡正常发光时的电阻”的实验中，选用电压恒为6V的电源，额定电压“3.8V”的小灯泡．如图甲中是未连接完整的实验电路．

（1）请你用笔画线代替导线，将图甲所示的实物电路连接完整．（要求：滑动变阻器的滑片P向A端移动时小灯泡变暗，连线不能交叉）
（2）闭合开关后，调节滑动变阻器的滑片P，当电压表示数为　　V时，小灯泡正常发光．此时电流表的示数如图乙所示，则灯泡正常发光的电阻是　　Ω．
（3）若实验时，上述电路中仅电压表 上标有“15V”的接线柱已损坏，且暂无条件修复．在不更换器材的情况下为了能继续完成实验，你的方法是( )
2.（2014浙江丽水）如图甲是小丽“测定小灯泡电阻”实验的实物图．

（1）连接好电路，闭合开关前滑动变阻器滑片应该移到           端；
（2）闭合开关，移动滑动变阻器滑片，当电压表示数为2.80伏时，电流表实数如图乙，示数为          安，此时小灯泡的电阻为             欧；
（3）在实验过程中，发现在开关闭合的情况下，小灯泡突然不亮，电压表和电流表均无示数，小丽认为可能是电路某处断路，于是用一根导线检测，实验步骤和现象如下表．
实验步骤
导线两端接触位置
电灯
电流表
电压表
①
ad
亮
有示数
有示数
②
ae
亮
无示数
有示数
③
ac
不亮
无示数
无示数
④
ab
不亮
无示数
无示数
小丽分析表中现象，判断出cd之间某处断路，同组同学指出实验步骤              是没有必要做的．
3.（2014•安徽）在测量额定电压为2.5V的某小灯泡电阻的实验中，实验电路图如图a所示．闭合开关，调节滑动变阻器，改变小灯泡两端的电压，相应地读取通过小灯泡灯丝的电流．表中记录的是每次的测量值．
U/V
0
0.50
1.00
1.50
2.00
2.50
I/A
0
0.17
0.30
0.39
0.45
0.49

（1）以电压为横坐标、电流为纵坐标，将测量数据转换为坐标点，标记在坐标系中，如图b所示，请用平滑曲线将这些点连接起来．
（2）通过计算或根据所画的实验图线都可以发现，小灯泡灯丝的电阻值是 （选填“变化”或“不变”）的，且随着电压的升高，其阻值 ．（选填“变大”或“变小”）
（3）按照电路图a，在图c中将实物图连接起来．

4.（2014•南京）图甲是用伏安法测电阻的实验图，所用滑动变阻器的规格是“20Ω 1A”，电源为两节新干电池，待测电阻Rx的阻值约为10Ω．

（1）用笔画线代替导线在图甲中完成实物电路连接，要求滑动变阻器的滑片向B端滑动时连入电路的电阻变大．
（2）正确连接电路后，若甲图中导线a内部断路，其余均完好，闭合开关，观察两只电表的示数，发现　 ．
（3）排除故障后，移动滑动变阻器的滑片到某一位置，电压表和电流表的示数如图乙、丙所示，则Rx的阻值为　　Ω．

5.（1）图1是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线．
（2）电路连接正确后，闭合开关前，滑片应置于_______端（选填“A”或“B”）．
（3）闭合开关后，移动滑片，使与电阻（20Ω）并联的电压表示数为4V，读出电流表示数，再分别改接15Ω、10Ω的电阻，重复上述实验，收集的实验数据如表1所示．老师告诉小明有一组数据误差较大，便找来一个5Ω的电阻让他再测一组数据．当他把5Ω的电阻接入电路时，要使电压表示数仍为4V，实验不能继续进行，其原因是_________．改变连接后，当电压表示数仍为4V时，电流表示数为__________A（如图2所示）．
综合分析数据可得：电压一定时，______________________________________________．
表1
电压U/V
4
电阻R/Ω
20
15
10
电流I/A
0.20
0.28
0.40
表2
 电阻R/Ω
 10
 电压U/V
 2
 3
 4
 5
 6
 电流I/A
 0.2
 0.3
 0.4
 0.5
 0.6

【拓展】小明又利用上述实验器材探究“电流与电压的关系”，将滑片从一端移到另一端的过程中，收集的实验数据填入了表2中．
（1）分析表2中数据可得：电阻一定时,________________________________________．
（2）分析可知，小明使用的变阻器的最大阻值为___________Ω．
6. 在图中，已知R1=1Ω，R2=2Ω，R3=3Ω，电源的电压为6V，求电流表A1、A2和A的示数是多少．

7.某课外活动小组需要对两个定值电阻R1、R2和一只滑动变阻器R3的电阻进行测量，将这些元件连成如图所示的电路．闭合S1，断开S2，将滑动变阻器的阻值调到最大时，电流表的读数为0.2A，电压表的示数为2V；若将S1、S2都闭合，将滑动变阻器的阻值调到0时，电压表的示数为6V，电流表的示数为0.9A．求：
（1）R1的阻值是多少？
（2）滑动变阻器的最大阻值R3是多少？
（3）R2的阻值是多少？
