机械喷浆(抹灰)施工应用技术指引.pdf

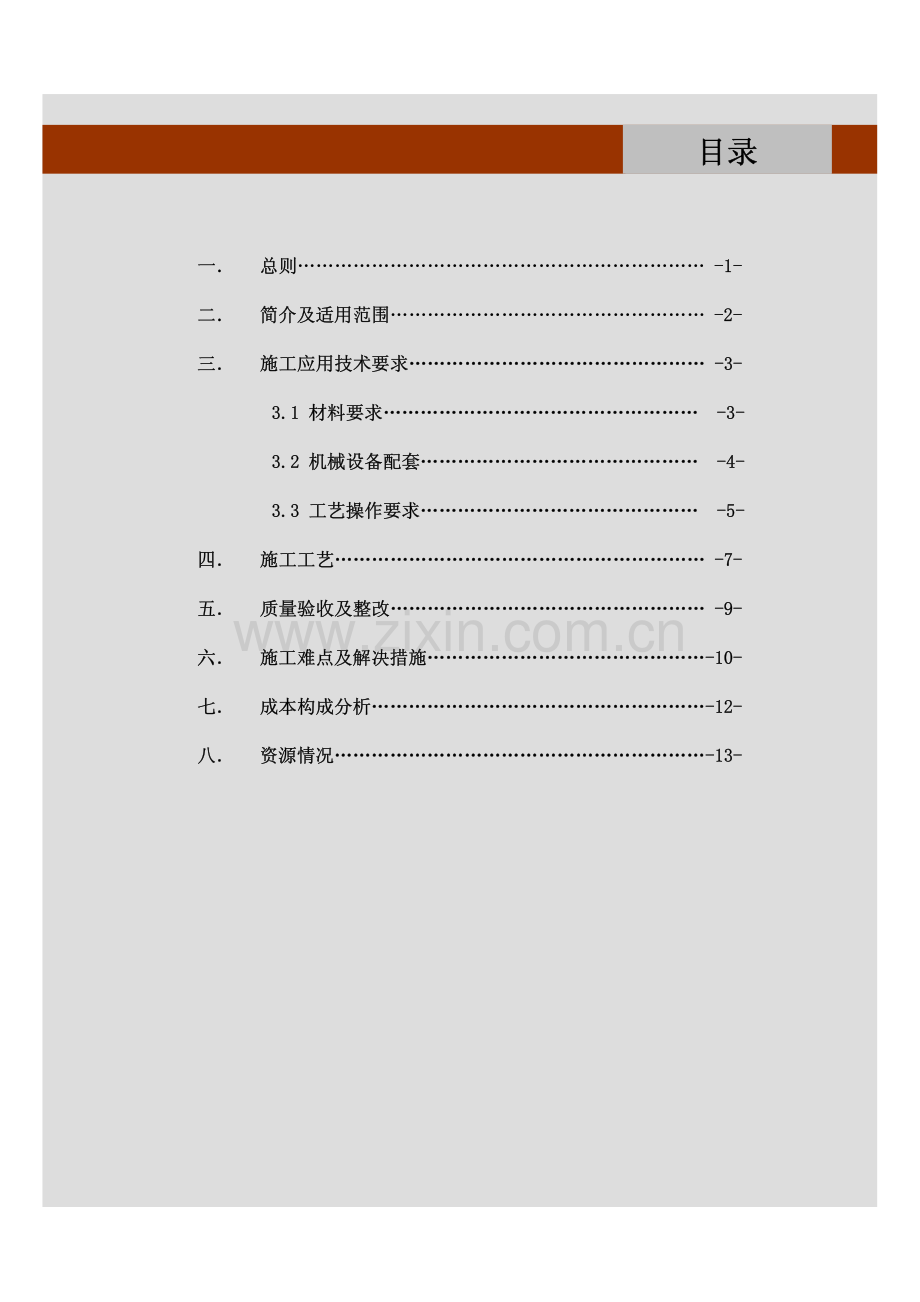

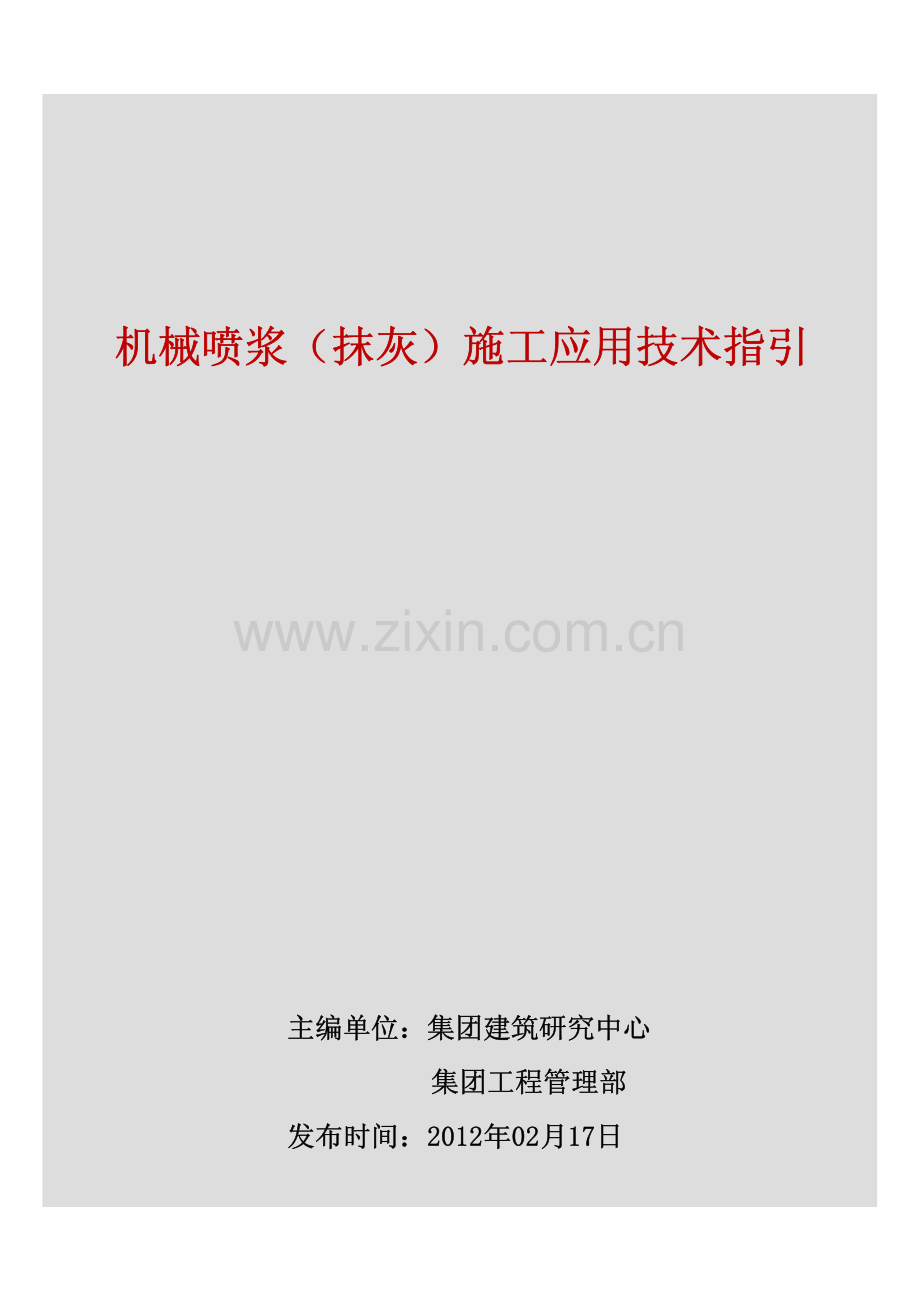

机械喷浆（抹灰）施工应用技术指引机械喷浆（抹灰）施工应用技术指引主编单位：集团建筑研究中心集团工程管理部发布时间：2012年02月17日主编单位：集团建筑研究中心集团工程管理部发布时间：2012年02月17日一总则一总则-1-二简介及适用范围-1-二简介及适用范围-2-三施工应用技术要求-3-3.1 材料要求 -3-3.2 机械设备配套 -4-3.3 工艺操作要求 -5-四施工工艺-7-五质量验收及整改-9-六施工难点及解决措施-10-七成本构成分析-12-八资源情况-13-2-三施工应用技术要求-3-3.1 材料要求 -3-3.2 机械设备配套 -4-3.3 工艺操作要求 -5-四施工工艺-7-五质量验收及整改-9-六施工难点及解决措施-10-七成本构成分析-12-八资源情况-13-目录目录1.为提高抹灰实测实量和观感质量，减少空鼓、开裂等质量通病，提高施工效率，提升客户对工程质量的满意度，针对机械喷浆（抹灰）的施工工艺和操作技术，特制定本指引。2.本指引按照国家标准工程建设标准强制性条文、建筑工程施工质量验收统一标准（GB50300-2001）、建筑装饰装修工程施工及验收规范（GB50210-2001）、住宅装饰装修工程施工规范（GB50327-2001）、民用建筑工程室内环境污染控制规范（GB 50325一2001）等规范的基本原则，并根据部分一线公司和集团建筑研究中心的初步研究成果，结合机械喷浆工法的特点进行编制。3.本指引包括的机械喷浆法的适用范围、施工应用技术要求、工艺流程、工艺控制要点、质量控制要点、施工难点及解决措施、成本构成分析、资源情况等八部分内容，供一线公司工程技术人员参考使用。总则总则-1-简介及适用范围简介及适用范围工艺简介工艺简介机械喷浆（抹灰）是利用机械（砂浆泵、搅拌机、空压机、输浆管、喷枪等）、将CL30砂浆在压力作用下喷射在墙面上，形成抹灰层；基于采用了仍以砂浆粘贴形式安装，适用在墙体及墙体各边角部位标定出抹灰基准的系列定位尺件，取代以砂浆灰饼或冲筋形式标定出抹灰施工基准的传统做法。本指引的机械喷浆法（抹灰）适用范围包括：高层住宅（32层以下）；内隔墙、分户墙、外墙；砖墙和混凝土剪力墙、柱、梁的结构面。适用范围适用范围工作原理图现场喷浆施工内墙、砖墙外墙、砼墙工作原理图现场喷浆施工内墙、砖墙外墙、砼墙定位尺件代替灰饼收光后的效果定位尺件代替灰饼收光后的效果-2-施工应用技术要求施工应用技术要求水泥水泥使用P.O32.5以上的普通硅酸盐水泥必须为品牌水泥，符合合同约定应有出厂证明或复试单进场后需按规定送检，待检测合格后方可使用大批量水泥放置在仓库保存，少 量水泥须上盖下垫，应避免受潮、结块采用河砂中砂，平均粒径为0.350.5mm，使用前过5mm孔径的筛子不得含有杂物，含泥量不大于3，送检合格可使用设置专门的砂池材料要求材料要求砂砂需掺加聚合物添加剂重量配合比为：水泥：砂：水：聚合物专用添加剂=330：1350：230：1.2（单位：KG）配合比误差应控制在5%范围内外加剂外加剂定位尺件定位尺件标定墙面抹灰基准定位尺件、标定90阳角/阴角尺件材质：铝合金、工程塑料作用：替代传统灰饼镶贴定位钢网片镶贴定位钢网片、专用锚钉钢网片为镀锌铁件锚钉为工程塑料用于抹灰基准定位，属于一次性使用的耗用品聚合物添加剂镶贴定位钢网片专用锚钉墙面定位尺件90阴阳角定位尺件(材质：铝合金、塑料)聚合物添加剂镶贴定位钢网片专用锚钉墙面定位尺件90阴阳角定位尺件(材质：铝合金、塑料)-3-施工应用技术要求施工应用技术要求机械过筛机机械过筛机数量：1台作用：筛分砂料将河砂进行过筛，配孔径5mm的筛子；筛后砂子粒径0.30.5mm应结构简单，筛分效率高，易操作，维修方便快捷（EX:楼层32层高度120m以内、一队班组）数量：2台（移动可通过0.9米宽门洞），垂直扬程60米作用：将砂浆料泵送到各楼层；每16层做一级泵送，两级泵送技术参数：压力4.0MPa，流量为31.8m3/小时，功率11Kw配套：一套120米长的65无缝甭管（输送砂浆料）耐压12MPa机械设备配套机械设备配套活塞式砂浆泵活塞式砂浆泵数量：1台（移动可通过0.9米宽门洞），垂直泵送高度8米作用：喷浆抹灰施工技术参数：流量3m3/min，压力为1.2MPa，功率5.5Kw配套：2040m长输料管，使用寿命应500小时，耐压4.0Mpa挤压式砂浆泵挤压式砂浆泵数量：1台作用：配合砂浆泵喷浆施工和对输浆管道作出清洁技术参数：压力0.7Mpa，排量：0.4 m3/min；配套：输气管灰斗机灰斗机数量：3台作用：搅拌并过滤砂浆技术参数：快速排渣，功率2kw 其他机具其他机具刮尺刮齿灰板抹子激光扫平仪卷尺斗车定位尺安装辅助尺刮尺刮齿灰板抹子激光扫平仪卷尺斗车定位尺安装辅助尺-4-空压机空压机施工应用技术要求施工应用技术要求图纸深化图纸深化施工前，应根据建筑平面布置图，绘制测量控制线图、墙面抹灰基准定位尺件布置图、门窗洞口收边控制线图工艺要求工艺要求绘制测量控制线绘制洞口收边控制线绘制测量控制线绘制洞口收边控制线作业条件作业条件1.间歇时间施工前，砌体结构完成至少15天（间歇时间）经质量验收，合格后方可机械喷浆（抹灰）施工15天质量验收合格抹灰施工2.基层处理砼墙、梁、柱基层表面的灰尘、污垢和油渍等应清除，如有粉状隔离剂，应用钢刷子彻底刷干净基层的清理，杜绝因砼表面的杂质影响砂浆的粘结性3.交接面挂网砖墙与混凝土交接部位挂钢丝网250mm宽，如有错台先用砂浆补平两种材质不同的交接处，通过挂网处理，可减少开裂机率4.做保护，减少污染户内抹灰前，沿墙铺彩条布（薄钢板）有效减少落地灰铺彩条布，有效减少散落砂浆对地坪污染和浪费5.线管安装机械喷浆（抹灰）前，完成室内给水管线安装和室内插座、开关底盒安装用水泥砂浆填实，对于砖墙上开槽的管线要挂镀锌钢丝网管线比较密集而无法砌筑时，采用细石砼浇灌，再挂钢丝网管线、线盒预埋管线槽用砂浆修平、挂网管线、线盒预埋管线槽用砂浆修平、挂网-5-施工应用技术要求施工应用技术要求工艺要求工艺要求作业条件作业条件6.线盒保护施工机械喷浆（抹灰）前，电箱、电盒须做保护盖或塞泡沫块进行保护，水电管线应包裹防止抹灰过程中被砂浆污染盖板保护好电箱、线盒，以防喷浆过程受损和污染7.作业面处理机械喷浆（抹灰）前，应将混凝土墙、顶板、砌体中的过梁、梁垫、圈梁及构造柱等表面凸出部分剔凿平，对蜂窝麻面、露筋等应剔除，刷素水泥浆一道（内掺10%的108胶），最后用1：3水泥砂浆分层补平脚手眼、穿墙螺栓孔及管道洞口等，先凿成喇叭状泛水坡口，用专用的防水砂浆再按上述要求补平外露钢筋头、铅丝头、模板皮、浮浆等要剔除干净8.门窗框检查及保护施工外墙机械喷浆（抹灰）前，应检查门窗框位置是否正确，与墙体连接是否牢固塑钢门窗框边缝所用嵌缝材料应符合设计要求，且塞堵密实，是否完成门窗的防水处理，并要求粘贴好保护膜9.抹灰层控制采用激光扫平仪安装定位尺件；抹灰层厚度控制在1520mm，并同一户型抹灰层厚度控制应一致安装定位尺件厚度控制820mm安装定位尺件厚度控制820mm大面定位尺件不少于三排，间距1500mm阴阳角、门窗洞口定位尺件安装做保护盖大面定位尺件不少于三排，间距1500mm阴阳角、门窗洞口定位尺件安装做保护盖门窗框位置需做好防水及保护膜门窗框位置需做好防水及保护膜将蜂窝麻面凿除将蜂窝麻面凿除穿墙螺杆孔需封堵穿墙螺杆孔需封堵-6-施工工艺施工工艺工艺流程工艺流程工艺流程图工艺流程图（1）材料检验（2）基层处理（3）放控制线（6）搅拌、运输、泵送砂浆（5）机械就位（7）喷射底灰（9）阴阳角收口（10）缺口填补砂浆并刮平（11）拆除定位尺件（4）安装墙面抹灰基准定位尺件（8）喷射面灰（12）刮平收光（15）检查、纠偏（16）清理现场（14）阳角做保护（13）成型效果-7-施工工艺施工工艺工艺控制要点工艺控制要点工艺控制要点工艺控制要点3.面层与底层抹灰间隔时间控制底层灰及罩面层灰的喷射施工时，每次喷浆间隙时间为用手轻触上次喷浆面层无压痕即可，隔时间宜控制在2小时范围内外墙分层施工时面层厚度至少预留58mm底层喷浆完毕，检查是否有超过面层预留厚度部位，如有超过，应及时进行涂刮6.阴阳角修正阳/阴角采用阳/阴角抹刀修方正、修直。不宜采用长铝合金尺收阴阳角。5.门窗洞口抹灰收边控制外墙门窗洞口收边控制：大面抹灰、门窗框安装完毕后，利用门窗洞口边控制线抹灰收边4.实测及整改抹灰收面后，须在抹灰干硬之前完成实测、整改-8-1.砂浆配合比控制现场配置配合比牌，将重量换算成容器计量，便于操作重量配合比：水泥：砂：水：聚合物专用添加剂=330：1350：230：1.2（单位：KG）砂浆稠度宜控制在95110mm之间砂浆配合比标示牌砂浆配合比标示牌2.厚度和喷射控制抹灰层厚度控制在1520mm如超过35的部位，中间增加钢丝网浆料以垂直于墙面形式喷射上墙，喷枪和墙面距离控制，以确保喷射上墙的浆料运动轨迹为直线形式运动为准质量控制要点质量控制要点质量检查及整改质量检查及整改1.检查抹灰完成后，三方进行实测结果分别用白、蓝、红色粉笔标注在墙面上，并进行空鼓、开裂检查2.整改空鼓开裂位置采用机械切割，采用专用聚合物砂浆修补确定位置用机械切割确定位置用机械切割CL30砂浆修补砂浆修补质量验收检查表质量验收检查表项次项 目允许偏差(mm)检验方法机械喷浆1项次项 目允许偏差(mm)检验方法机械喷浆1立面垂直3用托线板检查2 2表面平整3用靠尺和塞尺检查3 3阴阳角方正3用直角检测尺检查4 4分格条（缝）直线度4拉线，不足拉通线，用钢尺检查5 5房间方正66 6墙体尺寸与设计偏差67 7户内门窗洞口尺寸与设计偏差108 8墙裙、勒脚上口直线度4拉线，不足拉通线，用钢尺检查抹灰面色泽均匀，无疤痕、砂眼、抹子印，观感好观感质量标准观感质量标准-9-施工难点及解决措施施工难点及解决措施施工难点施工难点对应措施对应措施 空鼓、开裂门窗洞口、墙面、踢脚板、墙裙上口抹灰空鼓、裂缝门窗框两边塞灰不严实，经开关振动，在门窗框周边处产生空鼓、裂缝。应重视门窗框塞缝工序，应设专人负责基层清理不干净或处理不当；影响粘结力配制的砂浆和原材料质量不符合要求，或使用不当，应根据不同的基层配制所需要的砂浆，同时要加强对原材料和抹灰部位配合比的管理 堵管喷抢头部位较小、机械原本固定不牢，较容易脱落，且砂浆也容易堵住输料管堵塞：砂浆和易性不好，浆干了喷不出，要堵管；浆稀了砂水会分离，水先出，砂还是会堵管（离析现象）堵塞处理过久，砂浆沉置时间长、未搅拌，和易性降低，产生再次堵管1.材料方面：砂浆所用砂子必须严格进行过筛级配，粒径 不得大于0.5mm，操作过程中不得掺入大粒径砂子尽量不用细砂，否则容易造成比表面积过大，产生堵管；如使用，可加入粉煤灰（60120kg/m3）2.操作方面：施工前，采用配合比为水、水泥、外加剂=100:100:0.5（重量）的浆液润滑砂浆泵及输料管，检查设备是否正常收工前用清水充分冲洗输料管、喷枪；施工中发生暂停泵送，应间歇5分钟启动泵机约30秒；发生停电，垂直输料钢管内浆料应以自重自流形式排出，再以清水冲洗干净管道发生堵管后，立即进行通管，砂浆要间隔时间进行搅拌-10-施工难点及解决措施施工难点及解决措施沿墙满铺彩条布沿墙满铺彩条布-11-加设透明塑料挡板加设透明塑料挡板施工难点施工难点对应措施对应措施 内墙施工污染喷出的浆体易造成周围天花受污染散落地面的浆体造成地面污染沿墙施工地面铺设彩条布 外墙施工污染外墙喷浆施工，对脚手架的安全网、封闭脚手板造成污染，不易清理外墙施工时，喷枪架设透明塑料围挡措施 边角收口户型复杂，阴阳角多、开间小，墙体短、多变，采用长条刮抹尺件收口，施工不便，效率很低门窗洞口、阴阳角处采用手工辅助抹平，机械喷浆和人工抹灰相结合由于机械喷浆在强大的喷射压力下，造成部分砂浆散落刮平墙面刮出来的浆料散落地下，造成材料浪费改进喷枪构造，以减少砂浆散落量建议墙根底部20cm范围不喷浆，将落地灰采用人工抹灰上墙配置专用浆料回收容器20cm加设浆料回收容器加设浆料回收容器成本构成分析成本构成分析说明说明 以上费用包括：人工费、主材费（砂、水泥、水、聚合物添加剂）、辅材费（钢网片、专用锚钉）、机械费（砂浆搅拌机、活塞式砂浆泵、挤压式砂浆泵、空压机、灰斗机）、管理费及利润；以上费用由建筑研究中心根据东莞基地试验过程实际发生的费用进行统计得出，仅作参考；项目实际应用中，应根据当地资源、应用规模、机械配套的实际情况进行分析确定；-12-成本构成分析表成本构成分析表项目名称:机械喷浆（抹灰）施工计量单位：m2成本构成分析表编号名称定额单位工程数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润1墙面喷涂水泥砂浆(15mm)水泥砂浆1:2.5(机械喷涂水泥砂浆实际值:20mm)100m2 0.010 517.0 1263 226.00 125.005.1712.632.261.25人工单价小计5.1712.632.261.25综合工日100元/工日综合单价21.31材料费明细主要材料名称、规格、型号单位数量单价合价聚合物添加剂（CL30）kg0.021118.002.48抹灰水泥砂浆（配合比）(中砂1:2.5)m30.045206.379.22辅助材料m21.0000.500.50水m30.0272.800.08其他材料费0.35材料费小计12.63机械费明细主要材料名称、规格、型号单位数量单价合价双液压活塞式砂浆泵（PH2X5）台班0.004251.220.88挤压式砂浆泵（输送链3m3/h）台班0.003102.010.31电动空气压缩机（排气量1m3/min）台班0.00398.560.30灰斗机台班0.004100.450.35砂浆搅拌机台班0.00670.860.43机械费小计2.26资源情况资源情况-13-供应厂家定位尺件、钢网片、专用锚钉及技术支持供应厂家定位尺件、钢网片、专用锚钉及技术支持供应厂家：东莞彩丽建筑维护技术公司 电话：[phone] 13802452906 联系人：何玉成 网站：www.cai-聚合物添加剂聚合物添加剂供应厂家：汉高粘合剂有限公司电话：[phone] 联系人：周意琳 网站：砂浆泵砂浆泵廊坊凯博建设机械科技有限公司地址：河北省廊坊市开发区创业路608号电话：[phone]传真：[phone]网站：http:/拉法基瑞安重庆分公司重庆市江北北部新区青枫北路18号凤凰座A栋6楼电话：[phone] 传真：[phone]网站：http:/
