经纬仪的检验和校正
本次检验经J2光学经纬仪1台，需用花杆2根、三角板1个、皮尺1把、记录板1个。
一、仪器各部件的检验
仪器的表面洁净无灰尘、锈蚀，望远镜成像清晰，光学零件表面无油迹、霉点等缺陷。仪器各运动机构转动灵活，制动螺旋没有松动、卡滞和影响操作的现象。基座的3个脚螺旋及三角架均无松紧不适、晃动或卡死的现象。
二、照准部水准管轴的检验和校正
检验方法：
　　1、调节脚螺旋，使水准管气泡居中；
　2、将照准部旋转180°看气泡是否居中，如果仍然居中，说明满足条件，无需校正，否则需要进行校正。
校正方法：
　1、在检验的基础上调节脚螺旋，使气泡向中心移动偏移量的一半。
　　2、用拨针拨动水准管一端的校正螺旋，使气泡居中。
　　此项检验和校正需反复进行，直到气泡在任何方向偏离值在1/2格以内。另外，经纬仪上若有圆水准器，也应对其进行检校，当管水准器校正完善并对仪器精确整平后，圆水准器的气泡也应该居中，如果不居中，应拨动其校正螺丝使其居中。
3．水准管轴垂直于仪器竖轴的检验与校正
（1）检验 初步整平仪器，转动照准部使水准管平行于一对脚螺旋连线，转动这对脚螺旋使气泡严格居中；然后将照准部旋转180˚，如果气泡仍居中，则说明条件满足，如果气泡中点偏离水准管零点超过一格，则需要校正。
（2）校正 先转动脚螺旋，使气泡返回偏移值的一半，再用校正针拨动水准管校正螺钉，使水准管气泡居中。如此反复检校，直至水准管旋转至任何位置时水准管气泡偏移值都在一格以内。
4、十字丝竖丝垂直于横轴的检验与校正
（1）检验 用十字丝交点瞄准一清晰的点状目标P，转动望远镜微动螺旋，使竖丝上、下移动，如果P点始终不离开竖丝，则说明该条件满足，否则需要校正。
P

P

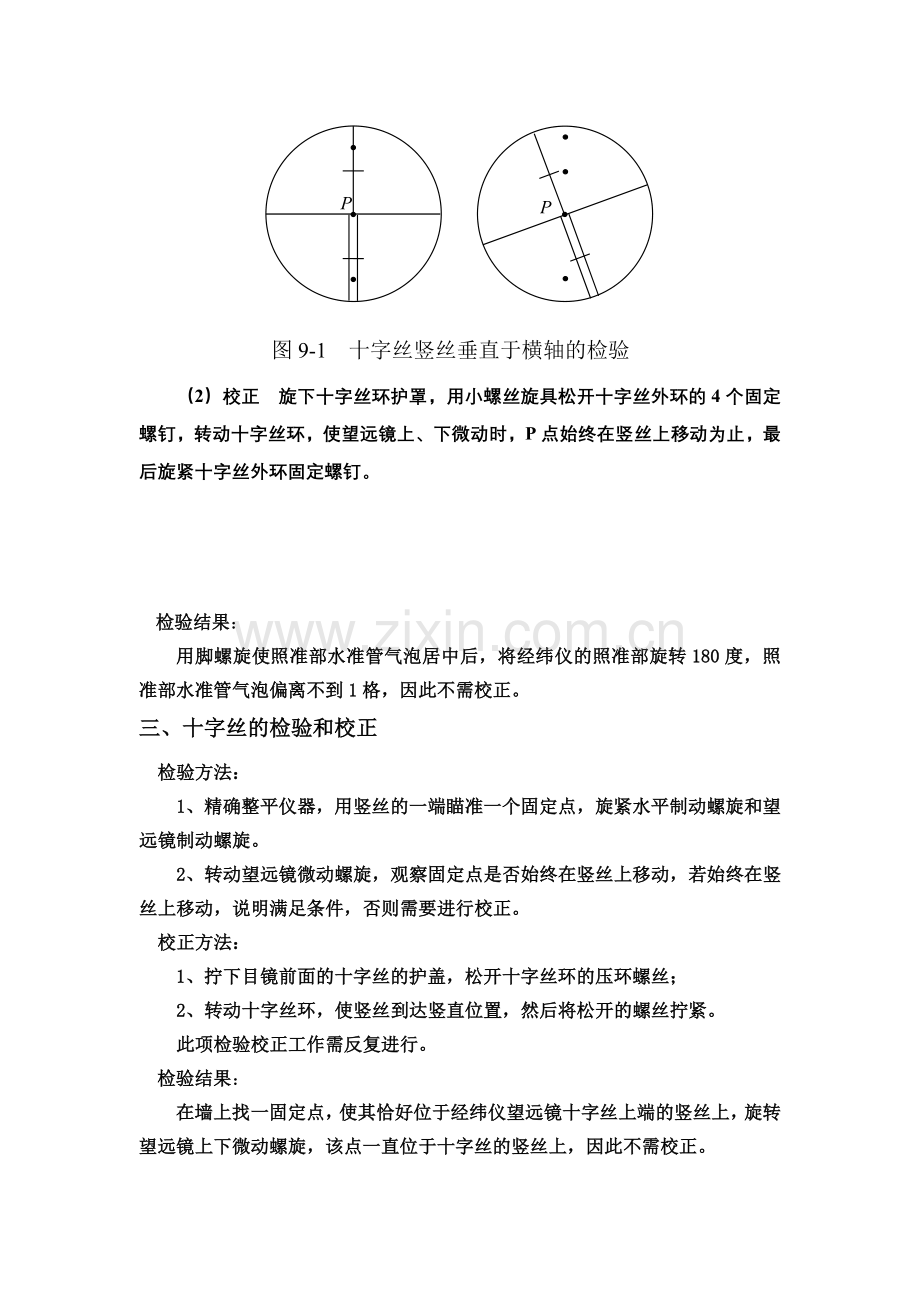

图9-1 十字丝竖丝垂直于横轴的检验

（2）校正 旋下十字丝环护罩，用小螺丝旋具松开十字丝外环的4个固定螺钉，转动十字丝环，使望远镜上、下微动时，P点始终在竖丝上移动为止，最后旋紧十字丝外环固定螺钉。

检验结果：
用脚螺旋使照准部水准管气泡居中后，将经纬仪的照准部旋转180度，照准部水准管气泡偏离不到1格，因此不需校正。
三、十字丝的检验和校正
检验方法：
　　1、精确整平仪器，用竖丝的一端瞄准一个固定点，旋紧水平制动螺旋和望远镜制动螺旋。
　 2、转动望远镜微动螺旋，观察固定点是否始终在竖丝上移动，若始终在竖丝上移动，说明满足条件，否则需要进行校正。
校正方法：
　　1、拧下目镜前面的十字丝的护盖，松开十字丝环的压环螺丝；
　　2、转动十字丝环，使竖丝到达竖直位置，然后将松开的螺丝拧紧。
　　此项检验校正工作需反复进行。
检验结果：
在墙上找一固定点，使其恰好位于经纬仪望远镜十字丝上端的竖丝上，旋转望远镜上下微动螺旋，该点一直位于十字丝的竖丝上，因此不需校正。
四、视准轴的检验和校正
　检验方法：
　 1.度盘读数法安置仪器，盘左瞄准远处与仪器大致同高的一点A，读水平度盘读数为b1；
2.倒转望远镜，盘右再瞄准A点，读水平度盘读数为b2；
3.若b1-b2=±180°则满足条件，无需校正，否则需要进行校正。
校正方法：
1.转动水平微动螺旋，使度盘读数对准正确的读数。
　　　　　　　　[]
2.用拨针拨动十字丝环左右校正螺丝，使十字丝竖丝瞄准A点。
　检验结果：
b1处读数为：30°20′33″，b2处读数为：210°20′33″。
经计算得：b1-b2=180°，符合规范要求，不需校正。
五、横轴的检验和校正
　检验方法：

1、如图所示，在离墙10-20m处安置经纬仪，以盘左瞄准墙面高处的一点P（其仰角大于30°）固定照准部，然后放平望远镜（通过度盘读数）在墙面上定出十字丝交点P1 。
2、盘右瞄准P点，放平望远镜，在墙面上定出十字丝交点P2，如果P1点和P2点重合，说明满足条件无须校正，否则需要进行校正。
　　光学经纬仪的横轴大都是密封的，只需对此项条件进行检验，若需要校正须由专门检定机构进行。
（1）检验 在平坦地面上，选择相距约100m的A、B两点，在AB连线中点O处安置经纬仪，如图所示，并在A点设置一瞄准标志，在B点横放一根刻有毫米分划的直尺，使直尺垂直于视线OB，A点的标志、B点横放的直尺应与仪器大致同高。用盘左位置瞄准A点，制动照准部，然后纵转望远镜，在B点尺上读得B1；用盘右位置再瞄准A点，制动照准部，然后纵转望远镜，再在B点尺上读得B2。如果B1与B2 两读数相同，说明条件满足。否则，按下式计算c：

如果c＞60″，则需要校正。

（2）校正 校正时，在直尺上定出一点B3，使B2B3=B1B2/4，OB3便与横轴垂直。打开望远镜目镜端护盖，用校正针先松十字丝上、下的十字丝校正螺钉，再拨动左右两个十字丝校正螺钉，一松一紧，左右移动十字丝分划板，直至十字丝交点对准B3。此项检验与校正也需反复进行。

检验结果:
在20m处的墙上选一仰角大于30°的目标点P，先用盘左瞄准P点，放平望远镜，在墙上定出P1点；再用盘右瞄准P点，放平望远镜，在墙上定出P2点。
（1）用皮尺量得：OM=20m。
（2）用经纬仪测得竖直角：
测点
目标
竖盘位置
竖盘读
（°′ ″）
半测回竖直角（° ′ ″）
指标差
（ ″）
一测回竖直角(°′″)
O
P
左P1
126°01′31″

右P2
306°01′33″
（3）用小钢尺量得：P1P2=0mm。
（4）经计算得： =0 ″，所以无需校正。

六、横轴垂直于仪器竖轴的检验
（1）检验 在离墙面约30m处安置经纬仪，盘左瞄准墙上高处一目标P（仰角约30°），放平望远镜，在墙面上定出A点；盘右再瞄准P点，放平望远镜，在墙面上定出B点；如果A、B重合，则说明条件满足；如果A、B相距大于5mm，则需要校正。

图9-4横轴垂直于仪器竖轴的检验
由于横轴校正设备密封在仪器内部，该项校正应由仪器维修人员进行。
5、指标差的检验与校正
（1）检验 整平经纬仪，盘左、盘右观测同一目标点P，转动竖盘指标水准管微动螺旋，使竖盘指标水准管气泡居中，读记竖盘读数L和R，按下式计算竖盘指标差

当竖盘指标差x＞1′时，则需校正。
（2）校正 仍以盘右瞄准原目标P，转动竖盘指标水准管微动螺旋，使竖直度盘读数为（R－x），此时竖盘指标水准管气泡必然偏离，用校正针拨动竖盘指标水准管一端的校正螺钉，使气泡居中。反复检查，直至指标差x不超过1′为止。对于有竖盘指标自动归零补偿器的经纬仪，仍会有指标差存在。检验计算方法同上，算得盘左或盘右经指标差改正的读数后，校正的方法如下：打开校正小窗口的盖板，有两个校正螺丝，等量相反转动（先松后紧）该两螺丝，可以使竖盘读数调整至经指标差改正后的读数

七、竖盘指标差的检验和校正
检验方法：
1、仪器整平后，盘左瞄准A目标，读取竖盘读数为L，并计算竖直角AL；
　　2、盘右瞄准A目标，读取竖盘读数为R，并计算竖直角AR；
如果AL=AR不需校正，否则需要进行校正。由于现在的经纬仪都具有自动归零补偿器，此项校正应由仪器检修人员进行。
检验结果:
经过检验，AL=AR因此不需校正。
七、光学对中器的检验和校正
　检验方法：
　　1、严格整平仪器，在脚架的中央地面上放置一张白纸，在白纸上画一十字形标志；
　　2、移动白纸，使对中器视场中的小圆圈对准标志；
　　3、将照准部在水平方向转动180°。
　　如果小圆圈中心仍对准标志，说明满足条件，不需校正，如果小圆圈中心偏离标志，而得到另一点， 则说明不满足条件，需要进行校正。
　校正方法：
　　定出、两点的中点，用拨针拨对中器的校正螺丝，使小圆圈中心对准点，这项校正一般由仪器检修人员进行。 　
检验结果:
安置经纬仪后，使光学对中器十字丝中心精确对准地面上一点，再将经纬仪的照准部旋转1800，眼睛观察光学对中器，其十字丝精确对准地面上的点，因此无需校正。
八、注意事项
1.按实验步骤进行各项检验校正，顺序不能颠倒，因为水准管轴应垂直于竖轴是其他几项检验与校正的基础，这一条件若不满足，其它几项的检校就不能进行，竖轴倾斜而引起的测角误差，不能用盘左、盘右观测加以消除，所以这项检验校正必须认真进行。
2.检验数据正确无误才能校正，校正结束时，各校正螺丝应处于稍紧状态。选择仪器的安置位置时，应顾及视准轴和横轴两项检验。既能看到远处的水平目标，又能看到墙上高处目标。实验结束时，应上交“经纬仪实验与校正记录” ，见下表。
