安全围栏护栏标准

编 制：
审 核：
批 准：
执 行 日 期：2012-9-21

目的
存在危险的设备或地方设置安全防护围栏，提供检查通道和平台，保护人身安全。
对象
特殊设备的底下入口、生产线的附近、登高平台、坑洞周围。
依据
GB 4053.3-93《固定式防护栏杆安全技术条件》
标准
1、 根据区域或设备情况设置适合规格的安全防护围栏。
2、 围栏颜色：黄色。
3、 围栏高度：当平台、通道及作业场所距基准面高度小于2m时，防护栏杆高度应不低于900 mm。在距基准面高度大于等于2m并小于20m的平台、通道及作业场所的防护栏杆高度应不低于1050mm。在距基准面高度不小于20m的平台、通道及作业场所的防护栏杆高度应不低于1200mm。

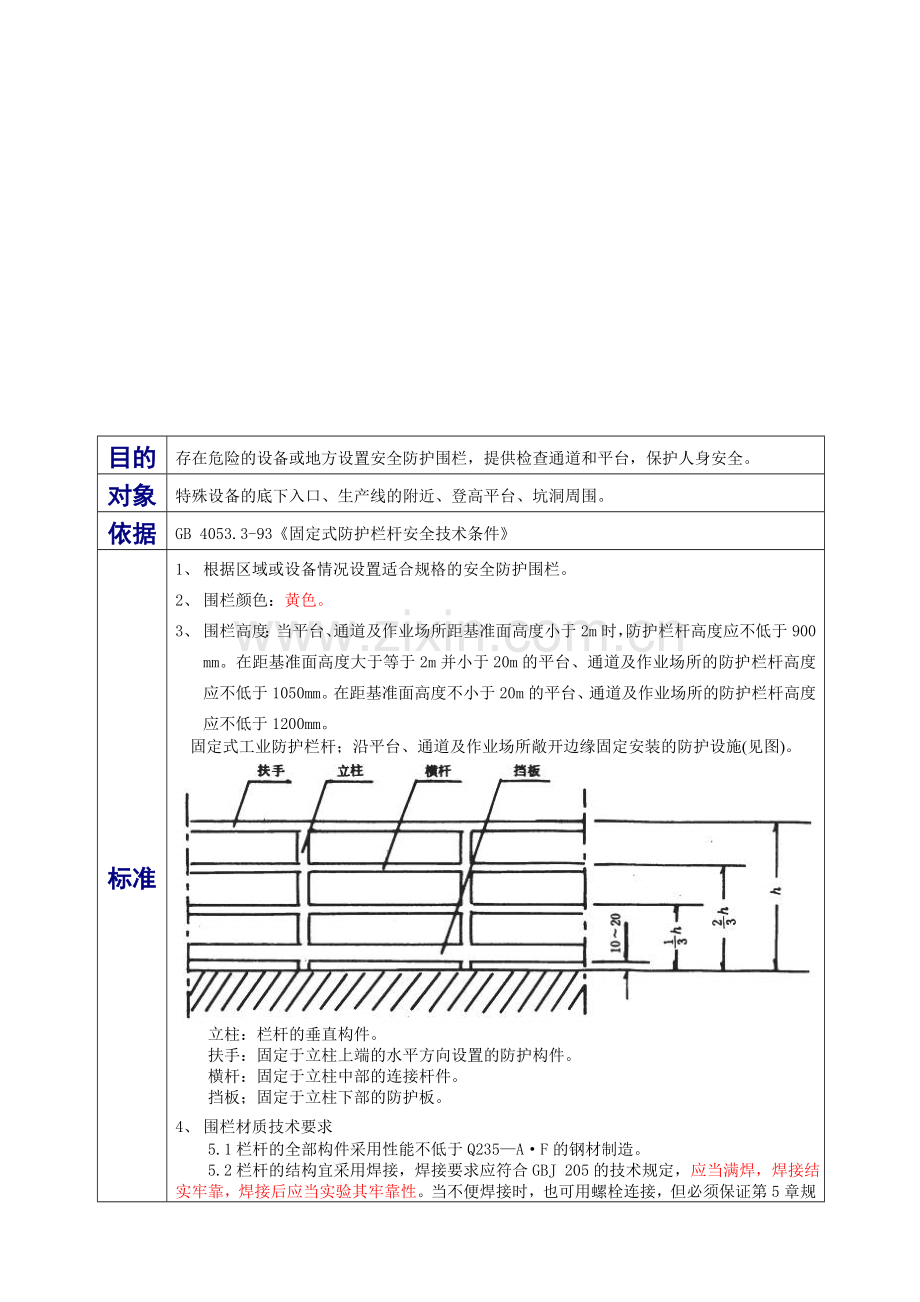

固定式工业防护栏杆；沿平台、通道及作业场所敞开边缘固定安装的防护设施(见图)。

立柱：栏杆的垂直构件。
扶手：固定于立柱上端的水平方向设置的防护构件。
横杆：固定于立柱中部的连接杆件。
挡板；固定于立柱下部的防护板。
4、 围栏材质技术要求
5.1栏杆的全部构件采用性能不低于Q235—A·F的钢材制造。
5.2栏杆的结构宜采用焊接，焊接要求应符合GBJ 205的技术规定，应当满焊，焊接结实牢靠，焊接后应当实验其牢靠性。当不便焊接时，也可用螺栓连接，但必须保证第5章规定的结构强度。
5.3扶手宜采用外径φ32mm（厚度≥2.5mm）的钢管，立柱宜采用外径φ32mm（厚度≥2.5mm）钢管，立柱间隙宜为1000mm。
5.4横杆采用30×4扁钢。横杆与上、下构件的净间距不得大于380mm。
5.5挡板采用150×3扁钢制造。如果平台设有满足挡板功能及强度要求的其他结构边沿时，允许不另设挡板。
5.6室外栏杆、挡板与平台间隙为10～20mm，室内不留间隙。
5.7栏杆应当环绕连接或端部必须设置立柱或与建筑物牢固连接，不得出现单面独立护栏。
5.8所有结构表面应光滑、无毛刺，安装后不应有歪斜、扭曲、变形及其他缺陷。
5.9栏杆表面必须认真除锈，并做防腐涂装。
5、 强度要求
栏杆的设计，必须保证其扶手所能承受水平方向垂直施加的载荷不小于500N／m。

效果展示

6、坑洞口警示标识线
目的
通过画黄黑斑马线，起警告、警示作用。
对象
有坑洞处，如：退火炉坑坑口、冷却池坑口、设备基坑坑口等。
标准
1、 方形坑口黄黑斑马线起落走向由左至右，倾斜角未45度，线宽100mm。圆形坑口黄黑斑马线根据坑口大小等分，线宽=外径-内径=100mm。
2、 黄黑斑马线的黄黑条纹要对应，不能交错。

效果展示
