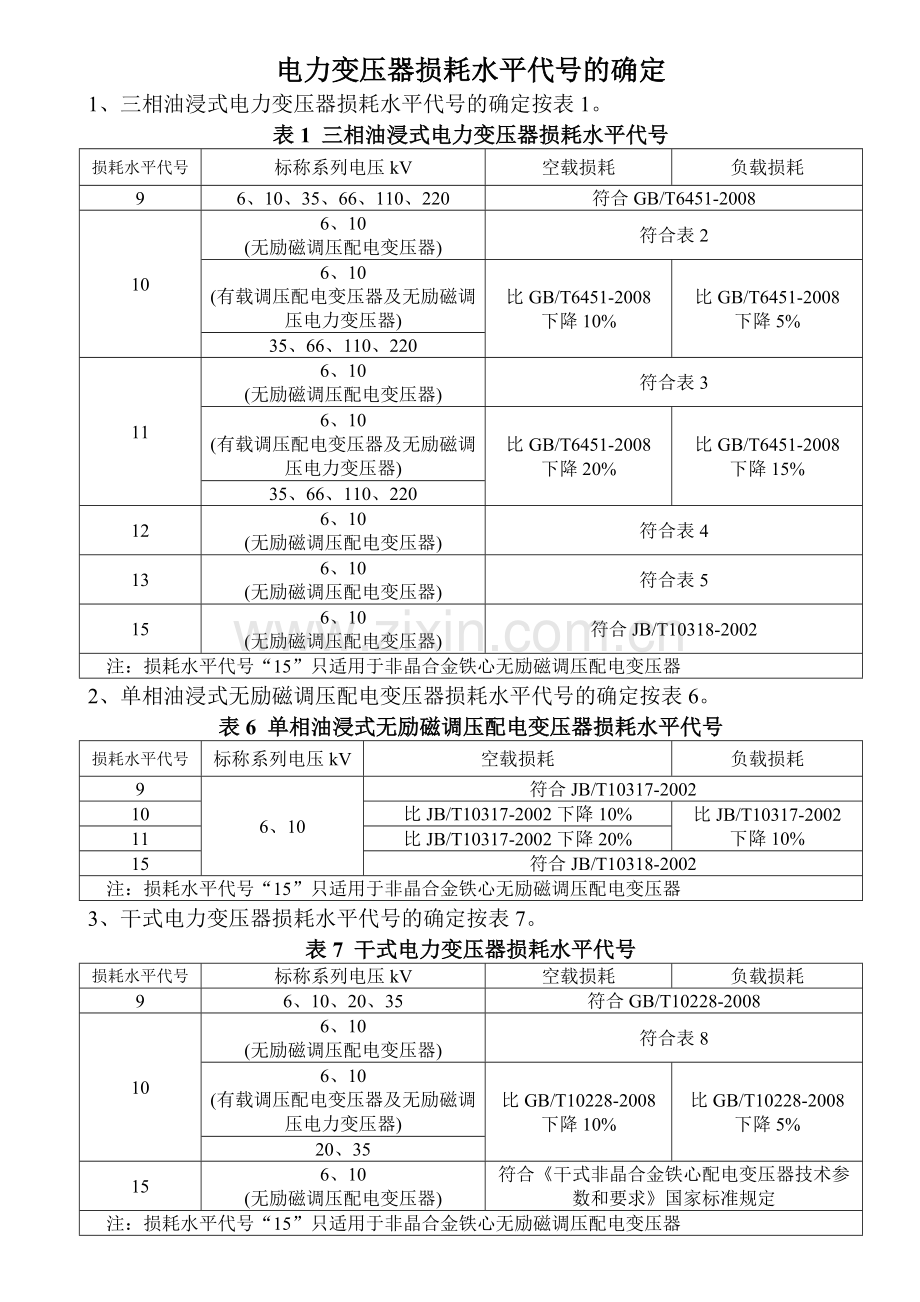

电力变压器损耗水平代号的确定
1、三相油浸式电力变压器损耗水平代号的确定按表1。
表1 三相油浸式电力变压器损耗水平代号
损耗水平代号
标称系列电压kV
空载损耗
负载损耗
9
6、10、35、66、110、220
符合GB/T6451-2008
10
6、10
(无励磁调压配电变压器)
符合表2
6、10
(有载调压配电变压器及无励磁调压电力变压器)
比GB/T6451-2008
下降10%
比GB/T6451-2008
下降5%
35、66、110、220
11
6、10
(无励磁调压配电变压器)
符合表3
6、10
(有载调压配电变压器及无励磁调压电力变压器)
比GB/T6451-2008
下降20%
比GB/T6451-2008
下降15%
35、66、110、220
12
6、10
(无励磁调压配电变压器)
符合表4
13
6、10
(无励磁调压配电变压器)
符合表5
15
6、10
(无励磁调压配电变压器)
符合JB/T10318-2002
注：损耗水平代号“15”只适用于非晶合金铁心无励磁调压配电变压器
2、单相油浸式无励磁调压配电变压器损耗水平代号的确定按表6。
表6 单相油浸式无励磁调压配电变压器损耗水平代号
损耗水平代号
标称系列电压kV
空载损耗
负载损耗
9
6、10
符合JB/T10317-2002
10
比JB/T10317-2002下降10%
比JB/T10317-2002
下降10%
11
比JB/T10317-2002下降20%
15
符合JB/T10318-2002
注：损耗水平代号“15”只适用于非晶合金铁心无励磁调压配电变压器
3、干式电力变压器损耗水平代号的确定按表7。
表7 干式电力变压器损耗水平代号
损耗水平代号
标称系列电压kV
空载损耗
负载损耗
9
6、10、20、35
符合GB/T10228-2008
10
6、10
(无励磁调压配电变压器)
符合表8
6、10
(有载调压配电变压器及无励磁调压电力变压器)
比GB/T10228-2008
下降10%
比GB/T10228-2008
下降5%
20、35
15
6、10
(无励磁调压配电变压器)
符合《干式非晶合金铁心配电变压器技术参数和要求》国家标准规定
注：损耗水平代号“15”只适用于非晶合金铁心无励磁调压配电变压器

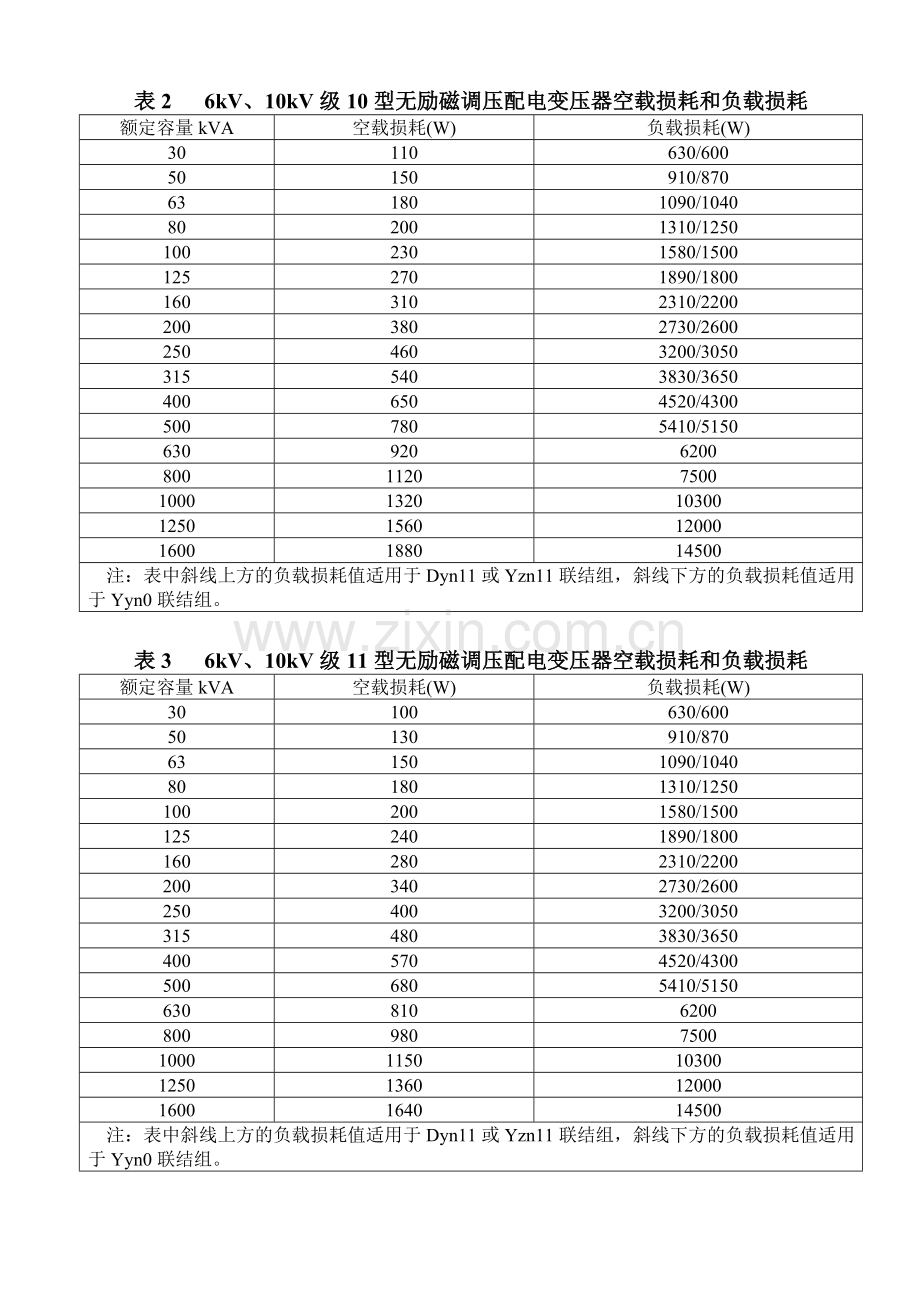

表2 6kV、10kV级10型无励磁调压配电变压器空载损耗和负载损耗
额定容量kVA
空载损耗(W)
负载损耗(W)
30
110
630/600
50
150
910/870
63
180
1090/1040
80
200
1310/1250
100
230
1580/1500
125
270
1890/1800
160
310
2310/2200
200
380
2730/2600
250
460
3200/3050
315
540
3830/3650
400
650
4520/4300
500
780
5410/5150
630
920
6200
800
1120
7500
1000
1320
10300
1250
1560
12000
1600
1880
14500
注：表中斜线上方的负载损耗值适用于Dyn11或Yzn11联结组，斜线下方的负载损耗值适用于Yyn0联结组。

表3 6kV、10kV级11型无励磁调压配电变压器空载损耗和负载损耗
额定容量kVA
空载损耗(W)
负载损耗(W)
30
100
630/600
50
130
910/870
63
150
1090/1040
80
180
1310/1250
100
200
1580/1500
125
240
1890/1800
160
280
2310/2200
200
340
2730/2600
250
400
3200/3050
315
480
3830/3650
400
570
4520/4300
500
680
5410/5150
630
810
6200
800
980
7500
1000
1150
10300
1250
1360
12000
1600
1640
14500
注：表中斜线上方的负载损耗值适用于Dyn11或Yzn11联结组，斜线下方的负载损耗值适用于Yyn0联结组。

表4 6kV、10kV级12型无励磁调压配电变压器空载损耗和负载损耗
额定容量kVA
空载损耗(W)
负载损耗(W)
30
90
630/600
50
120
910/870
63
130
1090/1040
80
150
1310/1250
100
170
1580/1500
125
200
1890/1800
160
240
2310/2200
200
280
2730/2600
250
340
3200/3050
315
410
3830/3650
400
490
4520/4300
500
580
5410/5150
630
690
6200
800
840
7500
1000
990
10300
1250
1170
12000
1600
1410
14500
注：表中斜线上方的负载损耗值适用于Dyn11或Yzn11联结组，斜线下方的负载损耗值适用于Yyn0联结组。

表5 6kV、10kV级13型无励磁调压配电变压器空载损耗和负载损耗
额定容量kVA
空载损耗(W)
负载损耗(W)
30
80
630/600
50
100
910/870
63
110
1090/1040
80
130
1310/1250
100
150
1580/1500
125
170
1890/1800
160
200
2310/2200
200
240
2730/2600
250
290
3200/3050
315
340
3830/3650
400
410
4520/4300
500
480
5410/5150
630
570
6200
800
700
7500
1000
830
10300
1250
970
12000
1600
1170
14500
注：表中斜线上方的负载损耗值适用于Dyn11或Yzn11联结组，斜线下方的负载损耗值适用于Yyn0联结组。

表5 6kV、10kV级13型无励磁调压配电变压器空载损耗和负载损耗
额定容量
kVA
A组
B组
短路阻抗
(%)
空载
损耗
(W)
不同绝缘耐热等级下的负载损(W)
空载
损耗
(W)
不同绝缘耐热等级下的负载损(W)
B
(100℃)
F
(120℃)
H
(145℃)
B
(100℃)
F
(120℃)
H
(145℃)
30
190
670
710
760
180
700
740
790
4.0
50
270
940
1000
1070
250
1010
1060
1140
80
370
1290
1380
1480
330
1370
1470
1570
100
400
1480
1570
1690
360
1600
1690
1830
125
470
1740
1850
1980
420
1870
1980
2120
160
540
2000
2130
2280
490
2120
2320
2480
200
620
2370
2530
2710
580
2550
2690
2880
250
720
2590
2760
2960
660
2880
3070
3300
315
880
3270
3470
3730
780
3450
3690
3970
400
980
3750
3990
4280
890
4100
4350
4640
500
1160
4590
4880
5230
1040
4870
5160
5530
630
1340
5530
5880
6290
1200
5810
6140
6560
630
1300
5610
5960
6400
1160
5950
6330
6800
6.0
800
1520
6550
6960
7460
1370
6960
7380
7900
1000
1770
7650
8130
8760
1560
8250
8730
9420
1250
2090
9100
9690
10370
1810
9830
10390
11140
1600
2450
11050
11730
12580
2400
11990
12770
13650
2000
3050
13600
14450
15560
2700
14450
15300
16540
2500
3600
16150
17170
18450
3150
17380
18420
19720
1600
2450
12280
12960
13900
2400
12930
13720
14690
8.0
2000
3050
15020
15960
17110
2700
15770
16720
18060
2500
3600
17760
18890
20290
3150
18700
19840
21330
