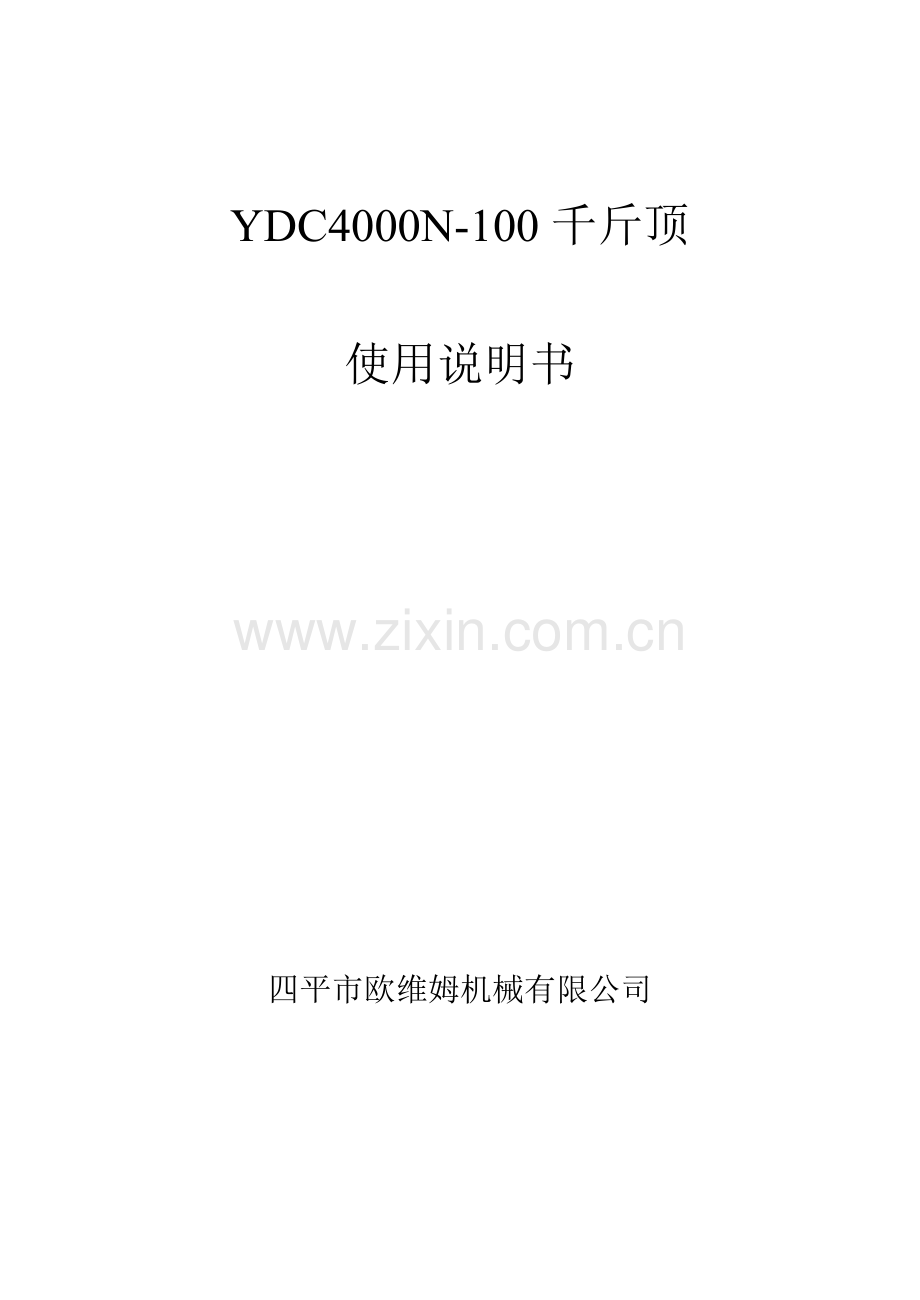

YDC4000N-100千斤顶

使用说明书

四平市欧维姆机械有限公司

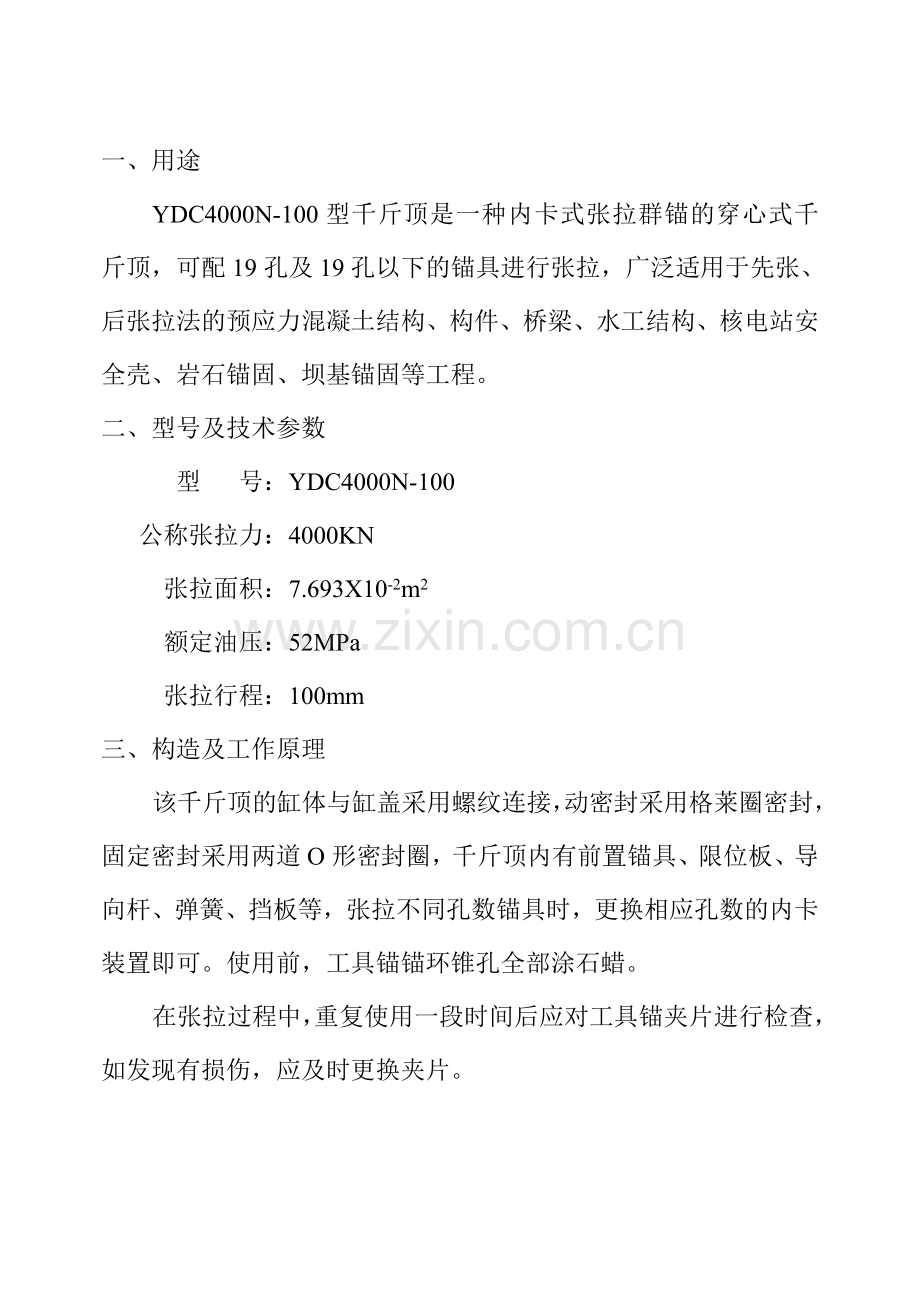

一、用途
YDC4000N-100型千斤顶是一种内卡式张拉群锚的穿心式千斤顶，可配19孔及19孔以下的锚具进行张拉，广泛适用于先张、后张拉法的预应力混凝土结构、构件、桥梁、水工结构、核电站安全壳、岩石锚固、坝基锚固等工程。
二、型号及技术参数
型 号：YDC4000N-100
公称张拉力：4000KN
张拉面积：7.693X10-2m2
额定油压：52MPa
张拉行程：100mm
三、构造及工作原理
该千斤顶的缸体与缸盖采用螺纹连接，动密封采用格莱圈密封，固定密封采用两道O形密封圈，千斤顶内有前置锚具、限位板、导向杆、弹簧、挡板等，张拉不同孔数锚具时，更换相应孔数的内卡装置即可。使用前，工具锚锚环锥孔全部涂石蜡。
在张拉过程中，重复使用一段时间后应对工具锚夹片进行检查，如发现有损伤，应及时更换夹片。

图1千斤顶结构示意图
四、使用方法
1、安装好工作锚具后，千斤顶回程到底升压至5MPa后，再穿入钢绞线，用磨好端头的钢绞线试插千斤顶里的夹片，使之完全归位。安装好即可开始张拉。
2、按图1所示，将B路截止阀和节流阀打开，使B路处于回油状态，关闭A路使之处于进油状态，调整A路节流阀控制A路油速度和升压，张拉开始。
3、在活塞外伸时，工具锚夹具可自行夹紧钢绞线，工作锚中的夹片此时因受限位套的支托，退出不会太多。
4、当张拉完毕即可停止向A路供油，打开A路节流阀，同时转回截止阀，A路压力至零点，由于钢绞线束的回缩，活塞回程到若干毫米，工作锚的夹片被连动带入锚板内部自行夹紧。
5、B路关闭截止阀调整节流阀，控制流量和升压，活塞回程到底，起压小于20MPa停泵，此时完成一次张拉循环。
五、注意事项
使用本千斤顶时，除应遵守一般预应力施工操作的有关规范外，还应注意以下问题。
1、千斤顶应采用优质矿物油，油内不含水及其它混合物，在通常温度下不分解、不变质，油液应严格保持清洁，经常过滤、定期更换，建议冬季用YC-N15号液压油，夏季用YB-N32号液压油。在严寒和酷热地区适量调整。
2、油管和千斤和各油口应保持清洁，严格防止砂粒、灰尘进入千斤顶，尽量减少拆装次数，油管拆卸后，油咀处应拧上防尘螺冒。
3、安装新油管时，油管应清洗，第一次使用，切勿直接与千斤顶油嘴连接，应先经油泵输出的油液冲洗干净后再行使用。
4、千斤顶使用前宜空载运行三次以上，以排出油缸内的气体，加荷卸荷时应平稳、均匀无冲击，空载往复运行二、三次，以排出油腔内空气。使用后油缸应回程到终点。
5、为了保证张拉力的准确性，应定期对张拉设备系统---千斤顶、油泵（含油表）、胶管进行“油压值---输出力”的标定，标定时从千斤顶的主动工作状态为准，分级记录，取三次测量的平均值，绘出曲线，作为张拉时的依据。
当发生下列情况之一时，应对系统重新进行标定。
（1） 、千斤顶经过拆卸修理。
（2）、压力表受到碰撞或出现失灵现象。
（3）、更换油表。
（4）、张拉过程中预应力筋突然发生成束破断。
（5）、千斤顶久置后重新使用。
6、千斤顶在带压工作或试验时，严禁拆卸液压系统中的任何零件，张拉端面方向禁止站人。
7、千斤顶的外露工作表面要经常擦拭，保持清洁，工作完毕后应将活塞回移到底，闭置时应加罩防尘放置于室内。
8、千斤顶应根据实际情况定期进行维修清洗，在使用中如发现有漏油，活塞表面划伤等现象时，应停止使用进行维修。

六、易损件明细表

序号`
图号
名称规格
材料
数量
1
JB/6656
防尘圈J280
聚氨酯
1
2
JB/6656
防尘圈d340
聚氨酯
1
3
JB/ZQ4265
Yx 形轴用密封圈 YXE280
聚氨酯
1
4
JB/ZQ4265
Yx 形轴用密封圈 YXE340
聚氨酯
1
5
GB1235-76
0形密封圈290X5.7
橡胶Ⅰ─⒋
2
6
GB1235-76
0形密封圈420X8.6
橡胶Ⅰ─⒋
4
7
GB5356
内六角板手 10

2

YDC4000-100型千斤顶合格证明书

ZSJ-CZ15-04

空

载
检验项目
检测方法
技术要求
检测结果
空运转情况
全行程往复运行五次以上观察
动作要平稳不得有爬行、冲击、突进、停滞或外渗漏及可见滑动表面擦伤等不正常现象

最低起动压力
逐渐升压使活塞刚刚起步观察
表压小于2MPa

回程油压

小于20 MPa

行程
活塞运行极限位置距离
100mm

负

载
耐压
用压降法进行试验使活塞杆伸出张拉行程的2/3，升压至公称油压1.25倍（65MPa）持荷3min
表压降值小于2.5MPa,各主要受力零件无异常现象,无外渗漏

此千斤顶业经检验合格准予出厂 日期
装调者: 检查员:

四平欧维姆机械有限公司
装 箱 单
产品名称:YDC4000N-100型千斤顶

出厂编号: ZSJ-CZ15-09
序号
图号
名称规格
材料
数量
单位
1

YDC4000N-100型千斤顶

1
台
2
JB/6656
防尘圈J280
聚氨酯
1
件
3
JB/6656
防尘圈d340
聚氨酯
1
件
4
JB/ZQ4265
Yx 形轴用密封圈 YXE280
聚氨酯
1
件
5
JB/ZQ4265
Yx 形轴用密封圈 YXE340
聚氨酯
1
件
6
GB1235-76
0形密封圈290X5.7
橡胶
Ⅰ─⒋
2
件
7
GB1235-76
0形密封圈420X8.6
橡胶
Ⅰ─⒋
4
件
8
GB5356
内六角板手 10

2

9

垫圈13.5x 7x2
紫铜
4
件
10

使用说明书

1
页
11

检验合格证

1
页
装箱检查员: 日期:

四平欧维姆机械有限公司
