如何让Oringin/Matlab中处理的图形在word里更清晰
一、 Oringin绘图

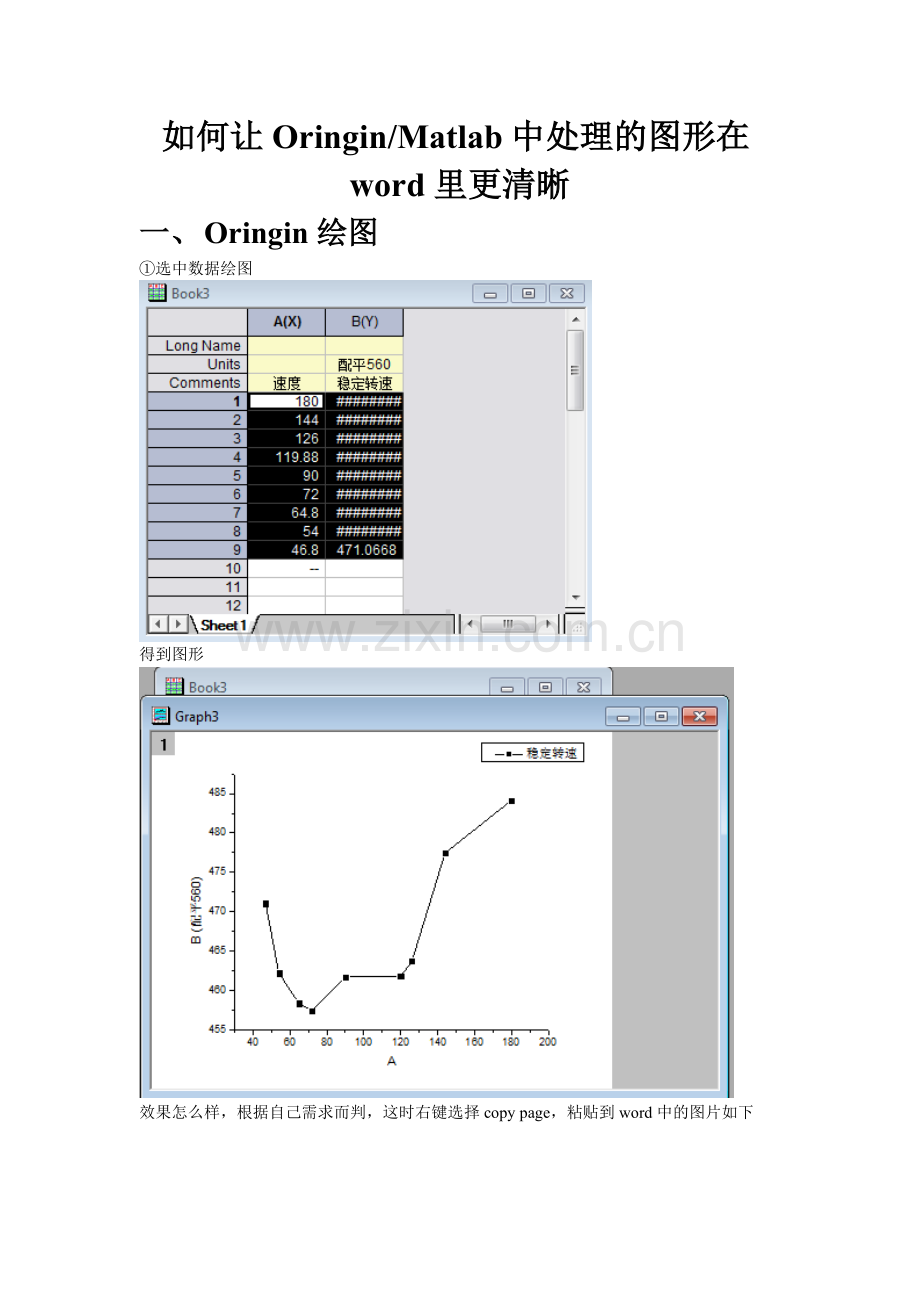

①选中数据绘图

得到图形

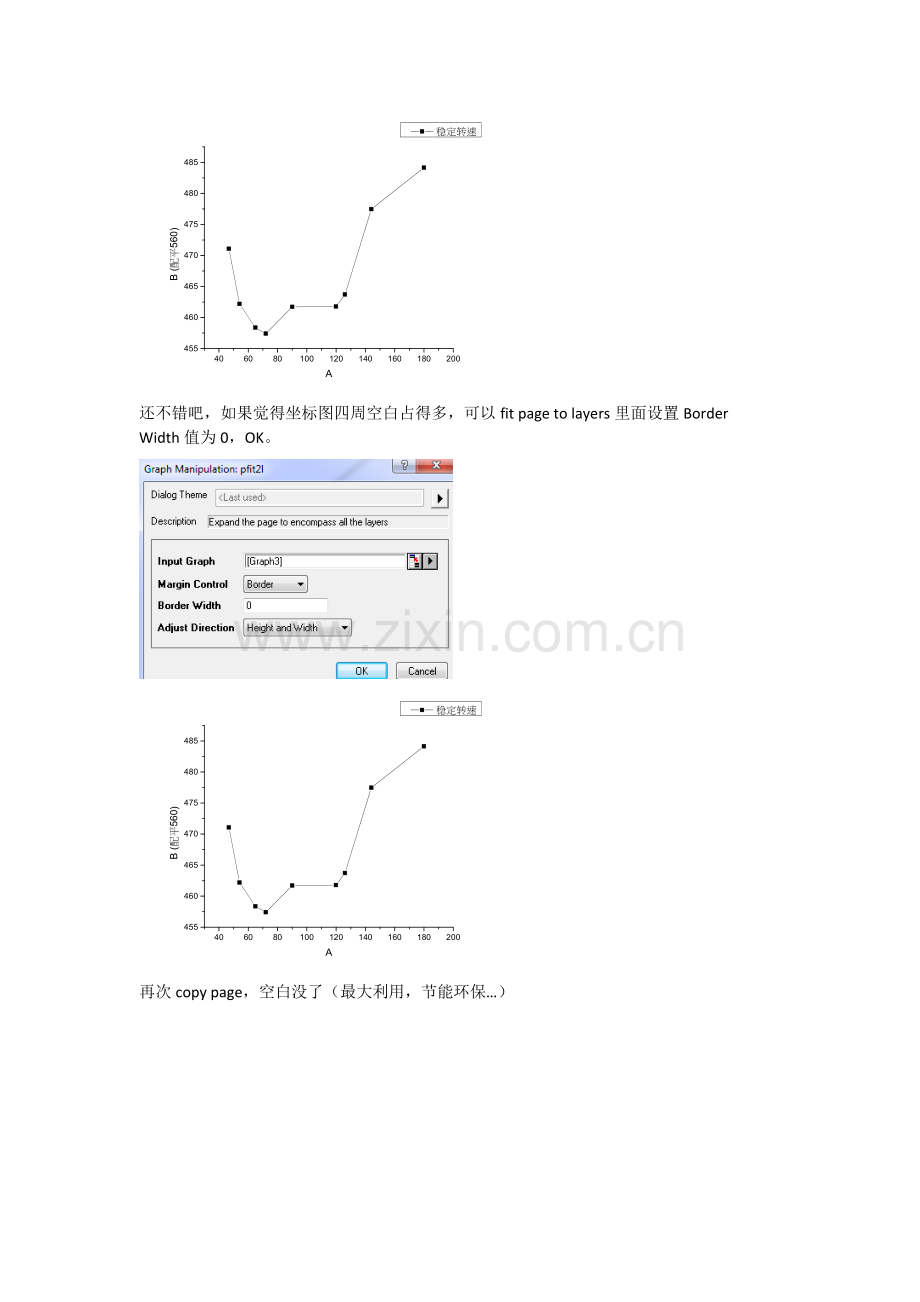

效果怎么样，根据自己需求而判，这时右键选择copy page，粘贴到word中的图片如下

还不错吧，如果觉得坐标图四周空白占得多，可以fit page to layers里面设置Border
Width值为0，OK。

再次copy page，空白没了（最大利用，节能环保…）

放大看也是很清晰的。

②问题来了，自动出来图不是我们所需要的形状，比如为了节省篇幅想要图片小一点或者想要横坐标拉长后的图形，我做了三个，为了比较我把三个图形大小调成一样，可以比较一下哪一个更好。

图A

图B

图C
追求细节的人会发现图B比较好，可是“配平”汉子好像配砍头了吧，没有关系，前面讲过调整图形的页边距，设置一下还能让判官刀下留人。
③具体是什么问题呢？
最近大量处理数据绘图，粘贴到word里面图片有时候大，有时候小，由于急于交差，也没细究。今天特地研究一上午，小有体会分享一下
⑴调整你要图形想要的形状（具体图形里面坐标，标注，标签之类的。。。我也不会哈哈，）

⑵Important拉对角，把图形缩小
（越缩小，粘贴到word里面图形越小越清晰，反之亦然）

记得要fit page to layers，不然...可以试试看
这样图形又变回来了

⑶这时我们copy一下粘贴到word里面如下：

对就这么小，放大试试看太清晰了眼睛受不了：

二、 Matlab绘图

同时调整内外边框，得到你想要的形状，这里页边距就是两个边框的间距，拖动就能调整，粘贴到word里面图形大小就跟你调整外框大小一样。

图A标准窗口

图B 调整1

图C调整2
放大后还是很清晰，而图A要是缩小到C这样，估计就没这么清晰了
