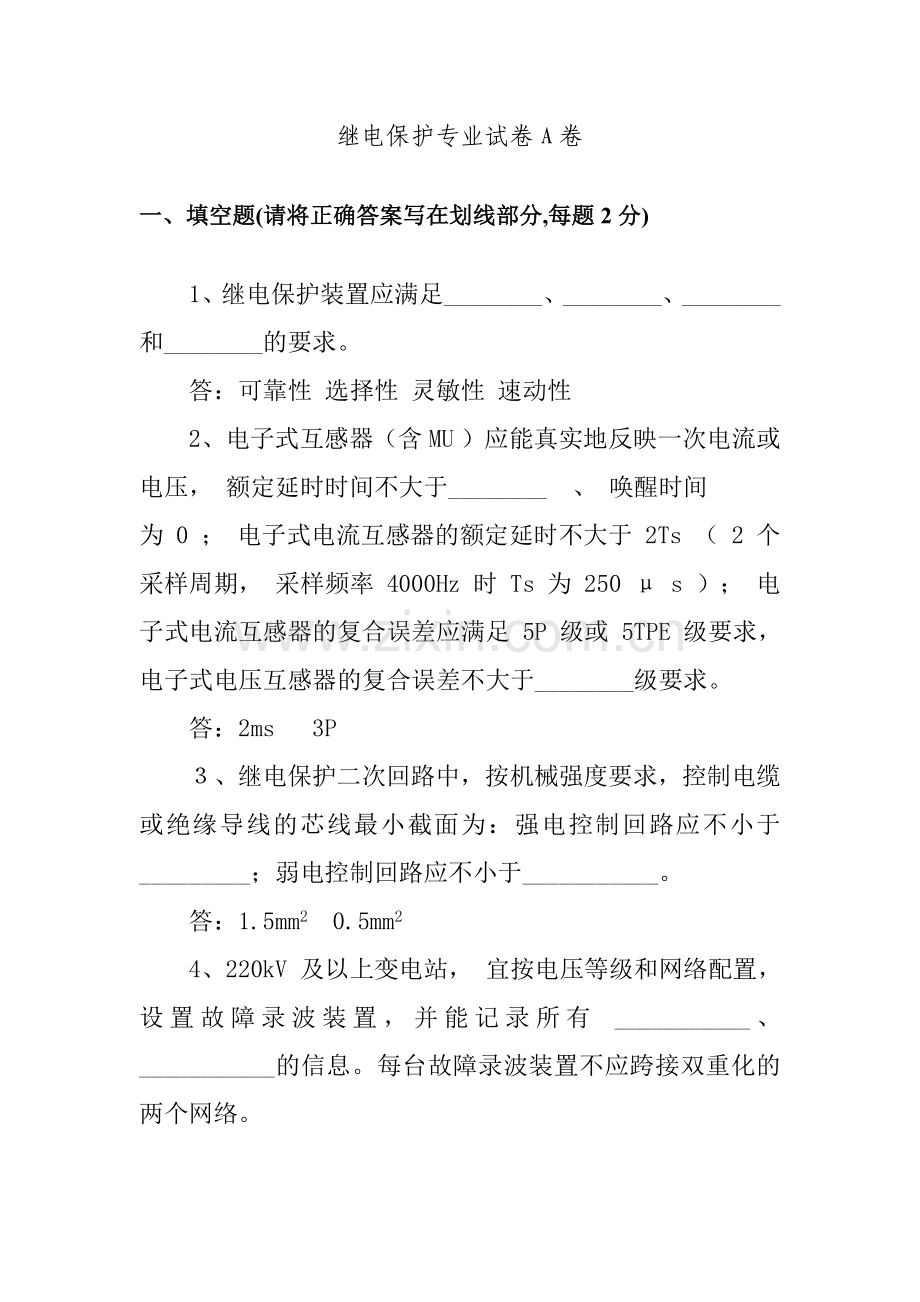

继电保护专业试卷A卷
一、填空题(请将正确答案写在划线部分,每题2分)
1、继电保护装置应满足________、________、________和________的要求。
答：可靠性 选择性 灵敏性 速动性
2、电子式互感器（含 MU ）应能真实地反映一次电流或电压， 额定延时时间不大于________ 、 唤醒时间
为 0 ； 电子式电流互感器的额定延时不大于 2Ts （ 2 个采样周期， 采样频率 4000Hz 时 Ts 为 250 μ s ）； 电
子式电流互感器的复合误差应满足 5P 级或 5TPE 级要求， 电子式电压互感器的复合误差不大于________级要求。
答：2ms 3P
３、继电保护二次回路中，按机械强度要求，控制电缆或绝缘导线的芯线最小截面为：强电控制回路应不小于_________；弱电控制回路应不小于___________。
答：1.5mm2 0.5mm2
4、220kV 及以上变电站， 宜按电压等级和网络配置， 设置故障录波装置，并能记录所有 ___________、 ___________的信息。每台故障录波装置不应跨接双重化的两个网络。

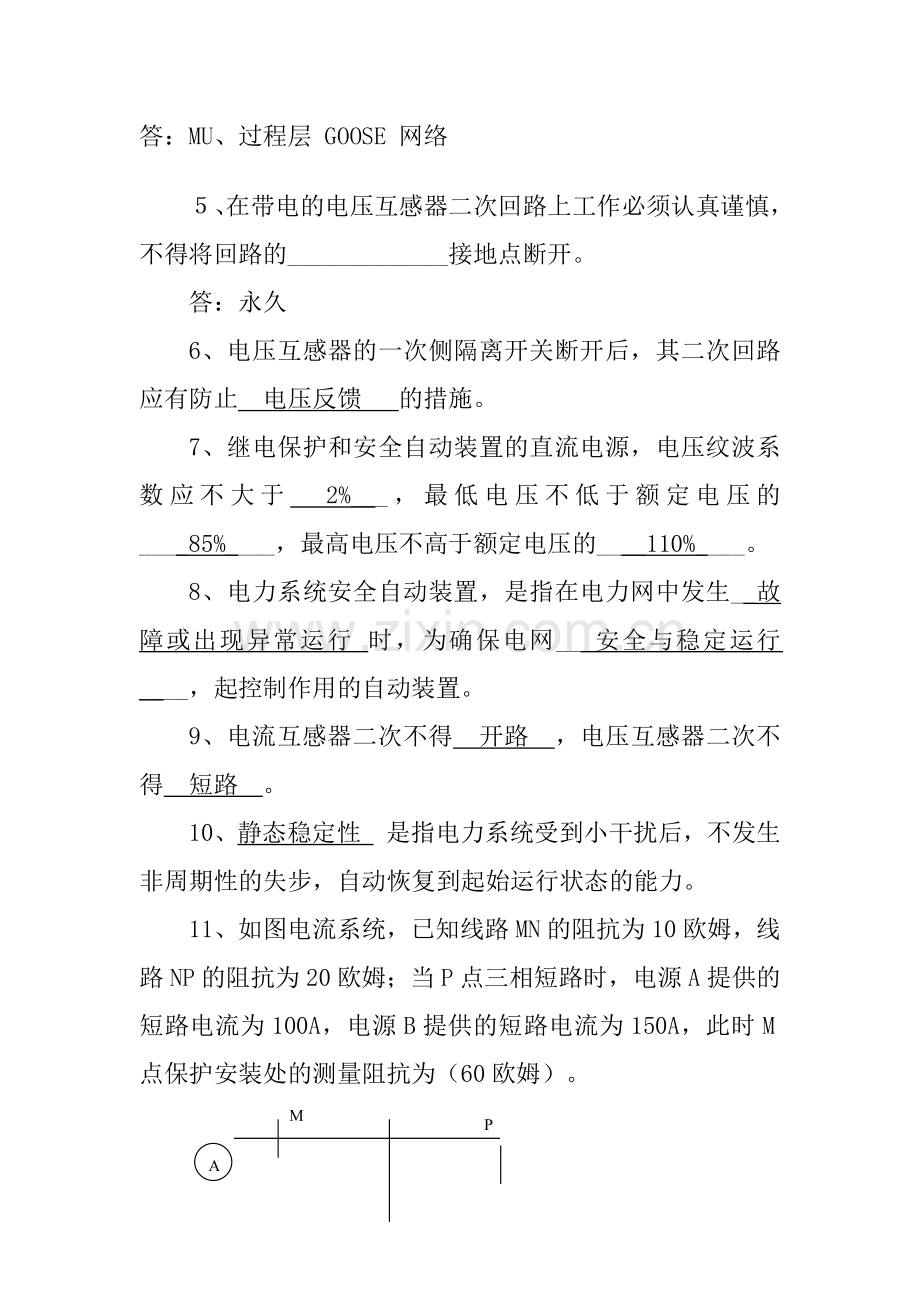

答：MU、过程层 GOOSE 网络
５、在带电的电压互感器二次回路上工作必须认真谨慎，不得将回路的_____________接地点断开。
答：永久
6、电压互感器的一次侧隔离开关断开后，其二次回路应有防止 电压反馈 的措施。
7、继电保护和安全自动装置的直流电源，电压纹波系数应不大于 2%___，最低电压不低于额定电压的____85%____，最高电压不高于额定电压的____110%____。
8、电力系统安全自动装置，是指在电力网中发生__故障或出现异常运行_时，为确保电网___安全与稳定运行____，起控制作用的自动装置。
9、电流互感器二次不得 开路 ，电压互感器二次不得 短路 。
10、静态稳定性 是指电力系统受到小干扰后，不发生非周期性的失步，自动恢复到起始运行状态的能力。
11、如图电流系统，已知线路MN的阻抗为10欧姆，线路NP的阻抗为20欧姆；当P点三相短路时，电源A提供的短路电流为100A，电源B提供的短路电流为150A，此时M点保护安装处的测量阻抗为（60欧姆）。
P
M

A

N
B

12、6～10KV中性点不接地系统中，发生单相接地故障，非故障相电压比正常相电压（升高√3倍）。
13、在全部停电或部分停电的电气设备上工作,保证安全的技术措施有1、（停电），2、（验电），3、（装设接地线），4、悬挂标示牌和装设遮栏。
14．对于220 千伏及以上电网的线路继电保护一般都采用近后备原则。
15．一般情况下，110 kV及以下线路采用三相重合闸方式；220 kV及以上线路采用单相重合闸方式。
16. 在整定计算上，一般采用系统最大运行方式来整定选择性。
17. 直流回路正极接地有造成保护误动的可能；直流回路负极接地有造成保护拒动的可能。
18. 防止继电保护“三误”是指防止继电保护的误整定、误接线、误碰。
1、电力设备由一种运行方式转为另一种运行方式的操作过程中，被操作的有关设备均应在（ 保护范围内 ），部分保护装置可短时失去（ 选择性 ）。
58、带方向性的保护和差动保护新投入运行时，一次设备或交流二次回路改变后，应用（负荷电流）和（工作电压）检验其电流、电压回路接线的正确性。
79、部颁继电保护“反措要点”对直流熔断器与相关回路配置的基本要求是：消除（寄生） 回路；增强保护功能的（冗余度） 。
80、高频保护通道传送的信号按其作用的不同，可分为 （跳闸 ） 信号， （ 闭锁）信号， （允许）信号三类。
97、 在超高压长距离的线路上，除了要安装并联电抗器之外，在三相并联电抗器的中心点还要装设一个小电抗器，这是为了降低（ 潜供电流 ）的影响，以提高重合闸的成功率，但因其热稳定时间很短，必须装设（ 三相不一致 ）保护。

二、单选题（请将全部正确答案的代号填入括号内，每题2分。多填、少填答案均不得分）
1、交流电流i通过某电阻，在一定时间内产生的热量，与某直流电流I在相同时间内通过该电阻所产生的热量相等，那么就把此直流电流I定义为交流电流i的。 ( A )
(A)有效值；(B)最大值；(C)最小值；(D)瞬时值。

2、气体(瓦斯)保护是变压器的。 ( B )
(A)主后备保护；(B)内部故障的主保护；(C)外部故障的主保护；(D)外部故障的后备保护。

3、在大接地电流系统中，故障电流中含有零序分量的故障类型是。 ( C )
(A)两相短路； (B)三相短路； (C)两相短路接地；(D)与故障类型无关。

4、当电流超过某一预定数值时，反应电流升高而动作的保护装置叫做。 ( B )
(A)过电压保护；(B)过电流保护；(C)电流差动保护；(D)欠电压保护。

5、三个相同的电阻串联总电阻是并联时总电阻的 ( B )。
(A)6倍；(B)9倍；(C)3倍；(D)1／9。

6、并联电路的总电流为各支路电流( A )。
(A)之和；(B)之积；(C)之商；(D)倒数和

9、自耦变压器中性点必须接地，这是为了避免当高压侧电网内发生单相接地故障时，( A )。
(A)中压侧出现过电压；(B)高压侧出现过电压；
(C)高压侧、中压侧都出现过电压；(D)以上三种情况以外的。

11、在电力系统中发生不对称故障时，短路电流中的各序分量，其中受两侧电动势相角差影响的是( A )。
(A)正序分量；(B)负序分量；(C)正序分量和负序分量；(D)零序分量。

12、距离保护在运行中最主要优点是( B )。
(A)具有方向性；(B)具有时间阶梯特性；(C)具有快速性；(D)具有灵敏性。

13、对于Y，d11接线变压器下列表示法正确的是( B )。
(A) ；(B) ；(C) ；(D) 。

16、在双侧电源的单回线路上，当不能采用非同步重合闸时，可采用（ B ）方式。
A、综合重合闸 B、解列重合闸 C、三相重合闸

18、零序电流保护的电流整定值不受（ B ）影响。
A．开、停机
B．负荷电流
C．变压器中性点接地方式

20、采用UΦ/（IΦ+KI0）接线的接地距离保护（K=（Z0-Z1）/Z1），在线路单相金属性短路时，故障相的测量阻抗为（ B ）
A．该相自阻抗 B．该相正序阻抗 C．该相零序阻抗
2、高压开关控制回路中防跳继电器的动作电流应不大于开关跳闸电流的（ A ），线圈压降应小于10%额定电压。
A．1/2 B．1/3 C．2/3 D．1

3、继电保护要求所用的电流互感器的（ A ）变比误差不应大于10%。
A．稳态 B．暂态 C．正常负荷下
9、在大电流接地系统中发生接地短路时，保护安装点的3U0和3I0之间的相位角取决于( C )
A. 该点到故障点的线路零序阻抗角；
B. 该点正方向到零序网络中性点之间的零序阻抗角；
C. 该点背后到零序网络中性点之间的零序阻抗角；
30、距离保护（或零序方向电流保护）的第Ⅰ段按躲本线路末端短路整定是为了（B ）。
（A）在本线路出口短路保证本保护瞬时动作跳闸
（B）在相邻线路出口短路时，防止本保护瞬时动作而误动
（C）在本线路末端短路只让本侧的纵联保护瞬时动作跳闸
（D）保证本线路故障时，有一定灵敏度

二、多选题（请将全部正确答案的代号填入括号内，每题2分。多填、少填答案均不得分）
1、继电保护标准化设计规范中的“六统一”是指功能配置统一、端子排布置统一、接口标准统一、（ABC）。
A、回路设计统一
B、保护定值统一
C、报告格式统一
D、试验报告统一
2、电力系统发生全相振荡是，（BD）不会发生误动。
A、阻抗元件
B、分相电流差动元件
C、电流速断元件
D、零序电流速断元件
3、采用比率制动式差动保护继电器，可以（BC）
A、躲开励磁涌流
B、提高保护内部故障时的灵敏度
C、提高保护对于外部故障的安全性
D、防止电流互感器二次回路断线时误动
4、变压器差动保护防止励磁涌流的措施有（ABD）
A、采用二次谐波制动
B、采用间断角判别
C、采用五次谐波制动
D、采用波形对称原理
5、电压互感器二次回路中，（A，B）不应皆有开断元件（熔断器、自动开关等）。
A、电压互感器的中性线
B、电压互感器的开口三角电路
C、电压互感器开口三角绕组引出的试验线
6、在电流互感器二次回路进行短接接线时，应用（A，B）短路。
A、短路片
B、导线压接
C、保险丝
7、由开关场至控制室的二次电缆采用屏蔽电缆且要求屏蔽层两端接地是为了降低（A，B，C）
A、开关场的空间电磁场在电缆芯线上产生感应，对静态型保护装置造成干扰
B、相邻电缆中信号产生的电磁场在电缆芯线上产生感应，对静态型保护装置造成干扰
C、本电缆中信号产生的电磁场在相邻电缆的芯线上产生感应，对静态型保护装置造成干扰
D、由于开关场与控制室的地电位不同，在电缆中产生干扰
9、为增强继电保护的可靠性，重要变电站宜配置两套直流系统，同时要求：
A、任何时候两套直流系统均不得有电的联系
B、两套直流系统同时运行互为备用
C、两套直流系统正常时并列运行
D、两套直流系统正常时分列运行
10、用分路试停的方法查找直流接地有时查找不到，可能是由于（C，D）
A、分路正极接地
B、分路负极接地
C、环路供电方式合环运行
D、充电设备或蓄电池发生直流接地
11、继电保护短路电流计算可以忽略（ABCD）等阻抗参数中的电阻部分。
A、发电机
B、变压器
C、架空线路
D、电缆

12、运行中的电气设备，系指（ABC）的电气设备
A、全部带有电压
B、部分带有电压
C、一经操作即带有电压
D、可能带有电压
13、低频减负荷装置定检应做（AB）试验
A、低压闭锁回路检查
B、滑差闭锁
C、负荷特性检查
D、功角特性检查

1、110kV 及以上电压等级的过程层 SV 网络、 过程层 GOOSE 网络、 站控层 MMS 网、络应完全独立，继电保护装置接入不同网络时，应采用相互独立的数据接口控制器。
（ ）
答：对
2、电子式互感器内应由两路独立的采样系统进行采集， 每路、采样系统应采用单A/D 系统接入 MU ，每个 MU 输出两路数字采样值由同一路通道进入一套保护装置， 以满足双重化保护相互完全独立的要求。 （ ）
答：错

3、集成电路型、微机型保护装置的电流、电压和信号接点引入线应采用屏蔽电缆，屏蔽层应在开关场与控制室两端可靠接地。（ ）
答：对

4、输电线路的特性阻抗大小与线路的长度有关。（ ）
答：错

5、三相电流互感器采用三相星形接线比采用三角形接线所允许的二次负载要大。（ ）
答：对
7、大电流接地系统单相接地故障时，故障点零序电流的大小只与系统中零序网络有关，与运行方式大小无关。（ ）
答：错

8、在中性点直接接地的系统中，如果各元件的阻抗角都是80°，当正方向发生接地故障时，3U。落后3I。110°；当反方向发生接地故障时，3U。超前3I。80°。（ ）
答：对
15、可以用检查零序电压回路是否有不平衡电压的方法来确认零序电压回路的良好性。( )
答：错

15、在现场进行继电保护装置或继电器试验所需直流可以从保护屏上的端子上取得。( )
答：错

21、“12点接线”的变压器，其高压侧线电压和低压侧线电压同相；“11点接线”的变压器，其高压侧线电压超前低压侧线电压30º。　　　　　　 　　（ 　 ）
答：错

22、、新安装的变压器差动保护在变压器充电时，应将差动保护停用，瓦斯保护投入运行，待测试差动保护极性正确后再投入运行。　　　　　　　 　　（ 　 ）
答：错

25、微机保护装置只能以空接点或光耦输出。（ 　 ）
答：对
30、出口继电器电流保持线圈的自保持电流应不大于断路器跳闸线圈的额定电流，该线圈上的压降应小于5%的额定电压。（ ）
答：错

31、对保护装置或继电器的直流、交流回路必须用1000V绝缘电阻表进行绝缘电阻测量。（ ）
答：错

32、检验规程规定，用2500V兆欧表分别测量结合滤波器二次侧(包括高频电缆)及一次侧对地的绝缘电阻及一、二次间的绝缘电阻。（ ）
答：错
34、检验规程规定，装置在做完每一套单独保护(元件)的整定检验后，可分别对同一被保护设备的各保护装置进行整组的检查试验。（ ）
答：错

35、在进行整组试验时，还应检验断路器、合闸线圈的压降不小于额定值的80％。（ ）
答：错
146、我国电力系统中性点接地方式有三种，分别是直接接地方式、经消弧线圈接地方式和经大电抗器接地方式。（ ）
答：错

单侧电源线路如图所示。在线路上K点发生BC两相短路接地故障，变压器T为Yo/Δ-11组别，中性点直接接地运行，N侧距离继电器J整定阻抗为j24Ω。回答下列各问：
（1）、求K点三相电压和故障支路的电流；
（2）、求N侧母线的三相电压和流经N侧保护的各相电流和零序电流；
（3）、问N侧BC相间距离继电器能否正确测量；
（4）、问N侧B相和C相接地距离继电器能否正确测量。

E=1 M K J N T 变压器空载

Zs ZM ZN ZT
j10 j20 j10 j30 正序阻抗
j20 j60 j30 j30 零序阻抗

解：（1） 作复合序网图：

U1k=U2k=U0k=（Z2 Z0/（Z2+Z0））Ik1
=（30´34.3/(30+34.3)）´(1/(30+30//34.3))
=0.35
I0k=-0.35/j34.3=j0.01
故障点:UAk=U1+U2+U3=3´0.35=1.05
UBk=0
UCk=0

(2) 流经N侧保护的各相电流和零序电流:
因正序和负序网在N侧均断开,故只有零序,则:
IA=IB=IC=I0=j0.01´80/(80+60)=j0.0057
UA=UAk+Z0N I0=0.879
UB=UC=j Z0N I0=-0.171

(3) BC相阻抗继电器:
ZBC=UBC/IBC=(UB-UC)/(IB-IC)=0/0，不定，处于临界动作状态。

(4) B相和C相接地距离继电器：
ZB=UB/（IB+K I0）=UB/3I0
=-0.171/(3´j0.0057)
=j10
ZC=ZB=j10
所以，B相和C相接地距离继电器都能正确测量距离，小于整定值j24W。

2.如图4，开关A、开关B均配置时限速断，定时限过流保护，已知开关B的定值（二次值），请计算开关A的定值（要求提供二次值，可靠系数取1.15，时间级差取0.5s）。

图4
答：开关B：限时速断： 0.2s
则一次值
定时限过流： 1.5s
则一次值
开关A定值
限时速断：与开关B的时限速断配合(Kk=1.15)

取值：10.35A 0.7s
定时限过流：与开关B的定时限过流配合(Kk=1.15)

取值：3.45A 2.0s
1.微机变压器保护的比例制动特性如图5-33所示：
动作值 Icd=2A (单相)
制动拐点 IG=5A (单相)
比例制动系数K=0.5
差流 Icd=BL1×I1+BL2×I2+BL3×I3
制动电流Izd=max(BL1×I1,BL2×I2,BL3×I3)
BL1=BL2=BL3=1
计算当在高中压侧A相分别通入反相电流作制动特性时，I1=10A，I2通入多大电流正好是保护动作边缘（I1 高压侧电流，I2 中压侧电流，I3 低压侧电流，BL为平衡系数）。

图5-33
答：
根据比例制动特性
1. 设高压侧电流I1大于中压侧电流I2。即I1做为制动电流

∴
可求出
2. 设高压侧电流I1小于中压侧电流I2。即I2做为制动电流

∴
可求出

2.某一电流互感器的变比为600/5，某一次侧通过最大三相短路电流4800A，如测得该电流互感器某一点得伏安特性为Ⅰc=3A时，U2=150V，计算二次接入3Ω负载阻抗（包括电流互感器二次漏抗及电缆电阻）时，其变比误差能否超过10%？
答：
一次侧通过最大三相短路电流4800A时，
二次电流为4800/120=40A
U1=（40-3）×3=111V
因111V＜150V 相应Ie`＜3A，若Ie`按3A计算，则
I2=40-3=37A
此时变比误差△I=（40-37）/43=7.5%＜10%
故变比误差不超过10%
