康明斯东亚培训中心

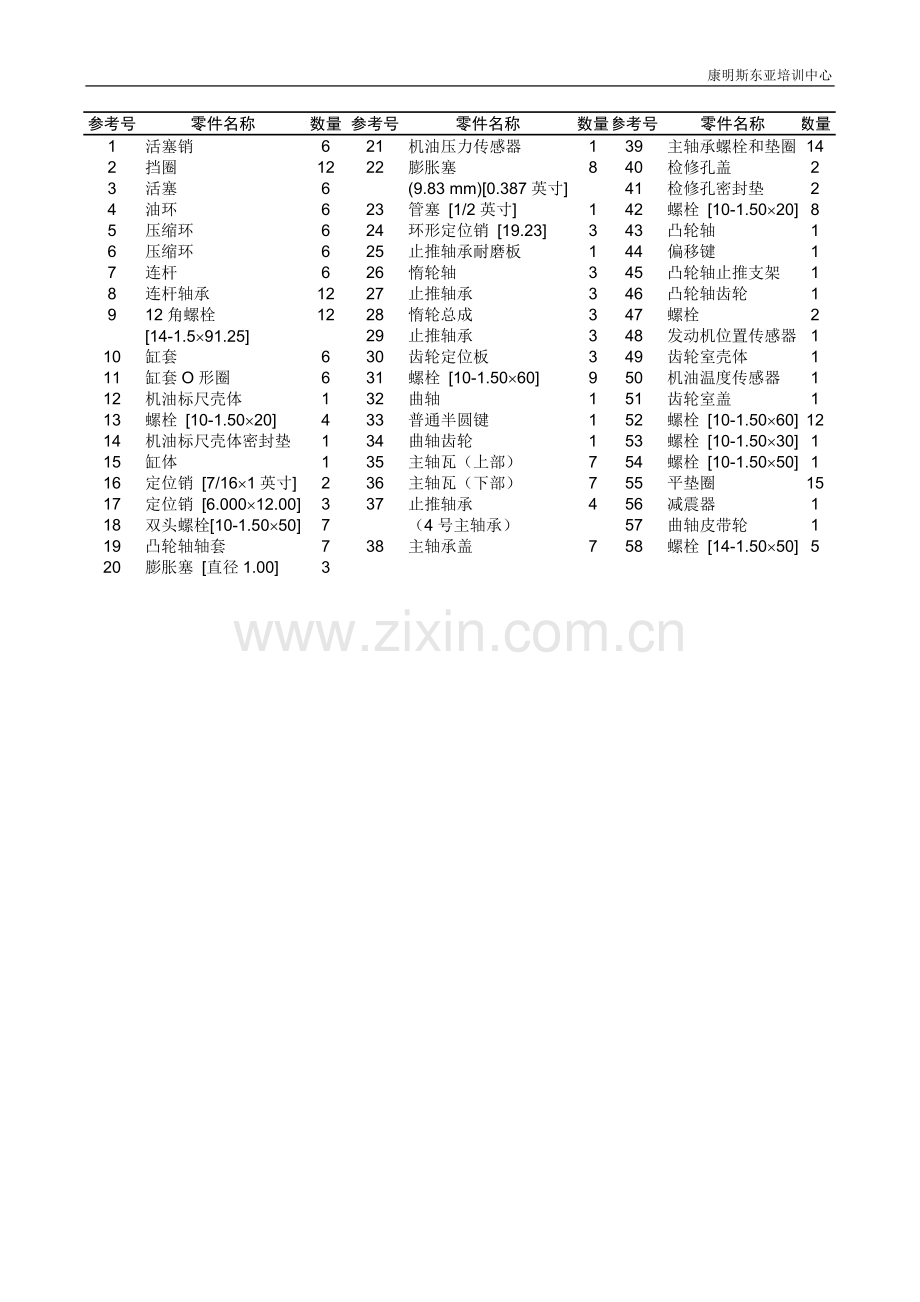

一 缸体组
参考号
零件名称
数量
参考号
零件名称
数量
参考号
零件名称
数量
1
活塞销
6
21
机油压力传感器
1
39
主轴承螺栓和垫圈
14
2
挡圈
12
22
膨胀塞
8
40
检修孔盖
2
3
活塞
6
(9.83 mm)[0.387英寸]
41
检修孔密封垫
2
4
油环
6
23
管塞 [1/2英寸]
1
42
螺栓 [10-1.50´20]
8
5
压缩环
6
24
环形定位销 [19.23]
3
43
凸轮轴
1
6
压缩环
6
25
止推轴承耐磨板
1
44
偏移键
1
7
连杆
6
26
惰轮轴
3
45
凸轮轴止推支架
1
8
连杆轴承
12
27
止推轴承
3
46
凸轮轴齿轮
1
9
12角螺栓
12
28
惰轮总成
3
47
螺栓
2
[14-1.5´91.25]
29
止推轴承
3
48
发动机位置传感器
1
10
缸套
6
30
齿轮定位板
3
49
齿轮室壳体
1
11
缸套O形圈
6
31
螺栓 [10-1.50´60]
9
50
机油温度传感器
1
12
机油标尺壳体
1
32
曲轴
1
51
齿轮室盖
1
13
螺栓 [10-1.50´20]
4
33
普通半圆键
1
52
螺栓 [10-1.50´60]
12
14
机油标尺壳体密封垫
1
34
曲轴齿轮
1
53
螺栓 [10-1.50´30]
1
15
缸体
1
35
主轴瓦（上部）
7
54
螺栓 [10-1.50´50]
1
16
定位销 [7/16´1英寸]
2
36
主轴瓦（下部）
7
55
平垫圈
15
17
定位销 [6.000´12.00]
3
37
止推轴承
4
56
减震器
1
18
双头螺栓[10-1.50´50]
7
（4号主轴承）
57
曲轴皮带轮
1
19
凸轮轴轴套
7
38
主轴承盖
7
58
螺栓 [14-1.50´50]
5
20
膨胀塞 [直径1.00]
3
二 缸盖组
参考号
零件名称
数量
参考号
零件名称
数量
1
缸盖
1
14
排气门
12
2
膨胀塞
2
15
气门上弹簧座
24
3
膨胀塞
2
16
下弹簧座
24
4
膨胀塞
8
17
管塞
16
5
O形密封圈
6
18
节流孔塞
5
6
喷油器密封套
6
19
进气门导管密封件
12
7
排气门座圈
12
20
排气门导管密封件
12
8
进气门座圈
12
21
带凸缘六角头螺栓
29
9
气门杆导管
24
22
六角头螺栓
3
10
膨胀塞
2
23
缸盖密封垫
1
11
气门弹簧
24
24
平垫圈
7
12
进气门
12
25
12角螺栓
7
13
气门锁夹
24
三 摇臂组
参考号
零件名称
数量
参考号
零件名称
数量
1
摇臂支座
2
11
喷油器摇臂轴套
6
2
定位压板
4
12
进气门摇臂
3
3
螺栓
8
13
摇臂轴套
12
4
堵塞
4
14
摇臂支座
4
5
摇臂轴
2
15
挺柱（凸轮随动件）承窝
6
6
铆钉
36
16
进气门摇臂
3
7
排气门摇臂
3
17
排气门摇臂
3
8
开槽止动螺钉
18
18
摇臂支座
2
9
调节螺母
18
19
定位压板
4
10
喷油器摇臂
6
四．凸轮随动件
参考号
零件名称
数量
参考号
零件名称
数量
1
喷油器凸轮随动件臂
6
9
凸轮随动件轴支座
1
2
挺柱（凸轮随动件）承窝
18
10
凸轮随动件轴支座
5
3
喷油器凸轮随动件滚轮
6
11
凸轮随动件轴
2
4
喷油器凸轮随动件销
6
12
驱动塞
4
5
气门凸轮随动件臂
12
13
平垫圈
7
6
气门凸轮随动件滚轮
12
14
螺母
7
7
气门凸轮随动件销
12
15
喷油器推杆
6
8
凸轮随动件轴支座
1
16
气门推管
12
五 润滑系统
参考号
零件名称
数量
1
滤清器座密封垫
1
2
机油冷却器
1
3
密封垫
2
4
螺栓
4
5
卡环
1
6
垫圈
1
7
压缩弹簧
1
8
旁通阀
1
9
涡轮增压器供油管接头
1
10
机油滤清器座
1
11
平垫圈
9
12
螺栓
3
13
螺塞
1
14
Compuchekâ接头
2
15
堵塞
2
16
螺栓
5
17
机油泵
1
18
O形圈
1
19
O形圈
1
六 水泵组
参考号
零件名称
数量
参考号
零件名称
数量
1
O形密封圈
2
16
螺塞
1
2
管接头密封垫
1
17
平垫圈
2
3
滚珠轴承
1
18
输水管接头
1
4
O形密封圈
1
19
螺栓
4
5
卡环
1
20
螺栓
2
6
水泵密封件
1
21
水泵轴
1
7
卡环
1
22
Compuchek®接头
1
8
油封
1
23
O形密封圈
2
9
水泵盖
1
24
螺塞
1
10
水泵叶轮
1
25
节温器壳体
1
11
水泵齿轮
1
26
节温器壳体密封件
1
12
水泵体
1
27
O形密封圈
1
13
O形密封圈
1
28
节温器壳体支架
1
14
螺栓
3
29
密封垫
1
15
螺塞
1
七 燃油泵和空气压缩机驱动装置
参考号
零件名称
数量
参考号
零件名称
数量
1.
铜密封垫圈
1
9.
附件驱动轴
1
2.
螺栓
5
10.
止推轴承
1
3.
槽销
1
11.
附件驱动装置支架
1
4.
平垫圈
1
12.
附件驱动装置支架密封垫
1
5.
螺栓
1
13.
螺栓
1
6.
花键联轴节齿轮
1
14.
带垫圈的螺栓
1
6a.
毂式联轴节
1
15.
附件驱动皮带轮
1
7.
直螺纹O形圈螺塞
2
16.
定位销
1
8.
燃油泵和空气压缩机驱动齿轮
1
八 进气系统
参考号
名称
数量
参考号
名称
数量
1.
进气歧管
1
9.
管塞
2
2.
进气歧管密封垫
1
10.
Compuchekâ接头
1
3.
涡轮增压器
1
11.
O形密封圈
1
4.
V形带箍
1
12.
螺栓
21
5.
涡轮增压器排气管接头
1
13.
O形圈
1
6.
进气管接头
1
14.
进气歧管温度传感器
1
7.
管接头密封垫
1
15.
进气歧管压力传感器
1
8.
管塞
2
16.
大气压力传感器
1
