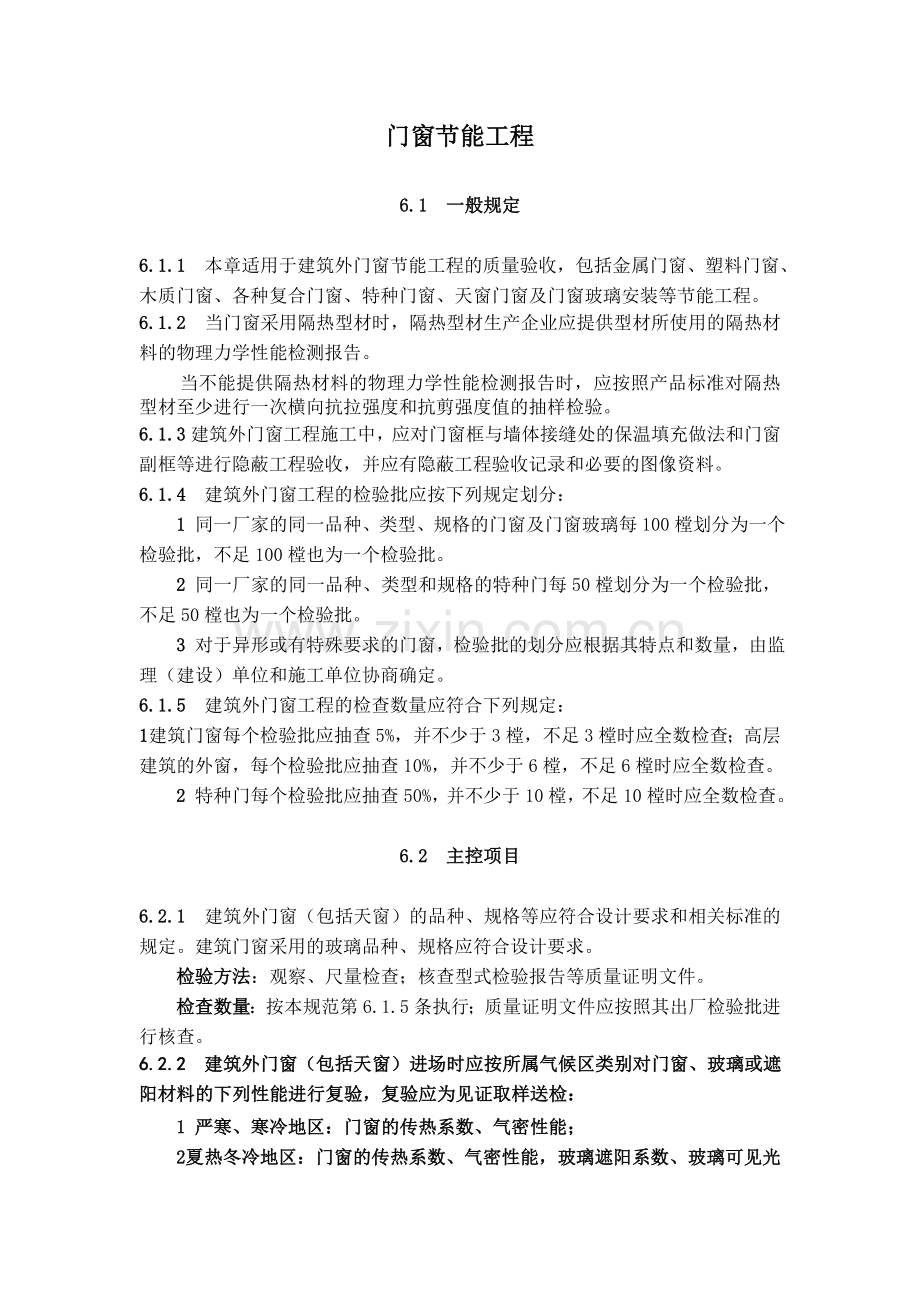

门窗节能工程.doc

门窗节能工程6.1 一般规定6.1.1 本章适用于建筑外门窗节能工程的质量验收，包括金属门窗、塑料门窗、木质门窗、各种复合门窗、特种门窗、天窗门窗及门窗玻璃安装等节能工程。6.1.2 当门窗采用隔热型材时，隔热型材生产企业应提供型材所使用的隔热材料的物理力学性能检测报告。 当不能提供隔热材料的物理力学性能检测报告时，应按照产品标准对隔热型材至少进行一次横向抗拉强度和抗剪强度值的抽样检验。6.1.3建筑外门窗工程施工中，应对门窗框与墙体接缝处的保温填充做法和门窗副框等进行隐蔽工程验收，并应有隐蔽工程验收记录和必要的图像资料。6.1.4 建筑外门窗工程的检验批应按下列规定划分：1 同一厂家的同一品种、类型、规格的门窗及门窗玻璃每100樘划分为一个检验批，不足100樘也为一个检验批。2 同一厂家的同一品种、类型和规格的特种门每50樘划分为一个检验批，不足50樘也为一个检验批。3 对于异形或有特殊要求的门窗，检验批的划分应根据其特点和数量，由监理（建设）单位和施工单位协商确定。6.1.5 建筑外门窗工程的检查数量应符合下列规定： 1 建筑门窗每个检验批应抽查5%，并不少于3樘，不足3樘时应全数检查；高层建筑的外窗，每个检验批应抽查10%，并不少于6樘，不足6樘时应全数检查。2 特种门每个检验批应抽查50%，并不少于10樘，不足10樘时应全数检查。6.2 主控项目6.2.1 建筑外门窗（包括天窗）的品种、规格等应符合设计要求和相关标准的规定。建筑门窗采用的玻璃品种、规格应符合设计要求。检验方法：观察、尺量检查；核查型式检验报告等质量证明文件。检查数量：按本规范第6.1.5条执行；质量证明文件应按照其出厂检验批进行核查。6.2.2 建筑外门窗（包括天窗）进场时应按所属气候区类别对门窗、玻璃或遮阳材料的下列性能进行复验，复验应为见证取样送检： 1 严寒、寒冷地区：门窗的传热系数、气密性能；2 夏热冬冷地区：门窗的传热系数、气密性能，玻璃遮阳系数、玻璃可见光透射比； 3 夏热冬暖地区：门窗的气密性能，玻璃遮阳系数、玻璃可见光透射比；4 所有地区：透光、部分透光遮阳材料的太阳光透射比、反射比；5 所有地区：中空玻璃密封性能；6窗墙面积比校验。检验方法：性能指标核查质量证明文件、复验报告、计算书。门窗传热系数、气密性能复验应采取随机抽样送检，按照检测报告核对门窗节点构造；对于有门窗节能性能标识的门窗产品，可核查标识证书与标识的传热系数和气密性能指标，并按照门窗节能性能标识模拟计算报告核对门窗节点构造。玻璃性能复验进场时随机抽样门窗送检。中空玻璃密封性能检验按附录D规定的方法进行。遮阳材料进场时随机抽样送检。窗墙面积比按照国家相关标准规范对照施工图，现场核查门窗尺寸，计算核对。检查数量：质量证明文件、复验报告和计算报告等全数核查。门窗、遮阳产品产品复验时，外门窗传热系数按同一厂家同一品种同一类型的产品各抽查不少于1樘（件）抽样检测；外门窗气密性能、玻璃传热系数、遮阳系数、可见光透射比性能、遮阳材料太阳光透射比及太阳光反射比等，按同一厂家同一品种同一类型的产品各抽查不少于3樘（件）抽样检测；同一生产厂家的同一种产品的中空玻璃密封性能抽样每组应为10块。门窗、玻璃的相关性能检测可安排抽样在一组样品完成检测。按照建筑类别对不同朝向的窗墙面积比测量，全数计算核对。6.2.3 金属外门窗框的隔断热桥措施应符合设计要求和产品标准的规定，金属副框应按照设计要求采取保温措施。检验方法：随机抽样，对照产品设计图纸，剖开或拆开检查。检查数量：同一厂家同一品种、类型的产品各抽查不少于1樘。金属副框的保温措施每个检验批按第3.2.4条最小抽样数量的2倍抽样。6.2.4 严寒、寒冷地区的建筑外窗以及夏热冬冷地区的高层和超高层建筑的建筑外窗，应对其气密性做现场实体检验，检测结果应满足设计需要。检验方法：对于有门窗节能性能标识的门窗产品，核查标识证书与标识；对于没有门窗节能性能标识的门窗产品，随机抽样现场检验，检测方法按照建筑外窗气密、水密、抗风压性能现场检测方法JGJ/T 211进行。检查数量：同一厂家同一品种、类型的产品各抽查不少于3樘。6.2.5 外门窗框或副框与洞口之间的间隙应采用弹性闭孔材料填充饱满，并进行防水密封，夏热冬暖地区采用防水砂浆填充间隙的，窗框与砂浆间应用密封胶密封；外门窗框与副框之间的缝隙应使用密封胶密封。检验方法：观察检查；核查隐蔽工程验收记录。检查数量：全数检查。6.2.6 严寒、寒冷地区的外门应按照设计要求采取保温、密封等节能措施。检验方法：观察检查。检查数量：全数检查。6.2.7 外窗遮阳设施的性能、位置、尺寸应符合设计和产品标准要求；遮阳设施的安装应位置正确、牢固，满足安全和使用功能的要求。检验方法：核查质量证明文件；观察、尺量、手扳检查；核查遮阳设施的抗风计算报告。检查数量：每个检验批按第3.2.4条最小抽样数量的2倍抽样；安装牢固程度全数检查。6.2.8 特种门的性能应符合设计和产品标准要求；特种门安装中的节能措施，应符合设计要求。检验方法：核查质量证明文件；观察、尺量检查。检查数量：全数检查。6.2.9 天窗安装的位置、坡向、坡度应正确，封闭严密，嵌缝处不得渗漏。检验方法：观察检查；用水平尺（坡度尺）检查；淋水检查。检查数量：每个检验批按第3.2.4条最小抽样数量的2倍抽样。6.2.10 通风器的尺寸、通风量等性能应符合设计要求；通风器的安装位置应正确，与门窗型材间的密封应严密，开启装置应能顺畅开启和关闭。检验方法：核查质量证明文件；观察、尺量检查。检查数量：每个检验批按第3.2.4条最小抽样数量的2倍抽样。6.3 一般项目6.3.1 门窗扇密封条和玻璃镶嵌的密封条，其物理性能应符合相关标准中的要求。密封条安装位置应正确，镶嵌牢固，不得脱槽。接头处不得开裂。关闭门窗时密封条应接触严密。检验方法：观察检查。检查数量：全数检查。6.3.2 门窗镀（贴）膜玻璃的安装方向应符合设计要求，采用密封胶密封的中空玻璃应采用双道密封，采用了均压管的中空玻璃其均压管应进行密封处理。检验方法：观察检查。检查数量：全数检查。6.3.3 外门、窗遮阳设施调节应灵活、能调节到位。检验方法：现场调节试验检查。检查数量：全数检查。
