目 录
目 录 1
功能简述 2
1. 产品介绍 3
1.1 门禁系统基本组成部分 3
1.2 门禁软件特征 3
1.3 特色功能 3
1.4 丰富的输入输出控制功能 3
1.5 优越的远程控制功能 4
1.6 联动控制功能 4
1.7 报警事件 4
1.8 系统安全性 4
1.9 电子地图 4
1.10 适用场合 4
2. 硬件参数 5
3. 门禁控制器接线 5
3.1 RS485通讯方式接线示意图 5
3.2 局域网通讯方式接线示意图 6
3.3 接线示意图补充说明 6
4. 操作说明 8
4.1初始化 8
4.2查询 8
4.3软件升级 8
4.4密码说明 8
4.5门铃按键说明 9
5. 型号说明 9
6. 常见问题 9

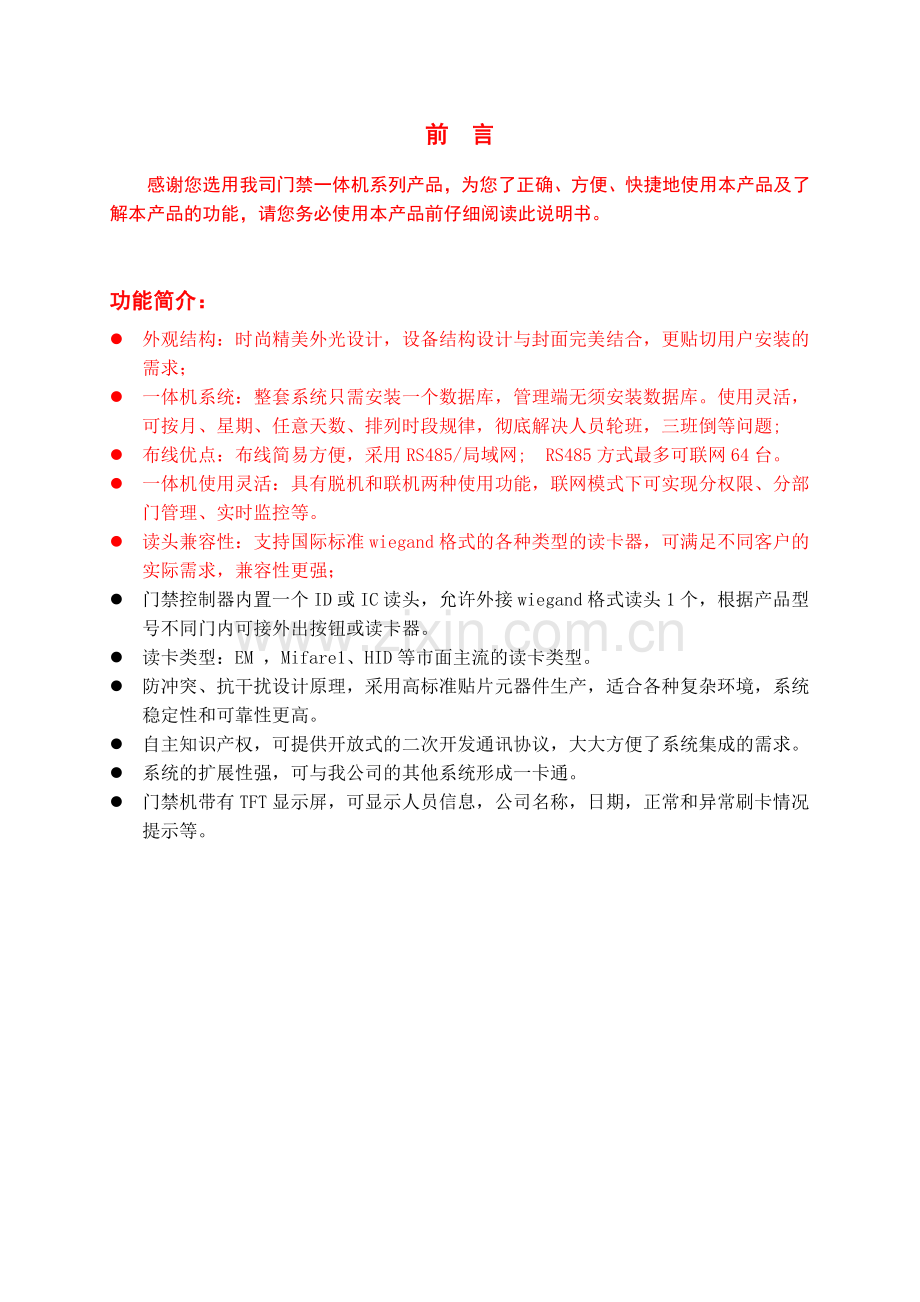

前 言
感谢您选用我司门禁一体机系列产品，为您了正确、方便、快捷地使用本产品及了解本产品的功能，请您务必使用本产品前仔细阅读此说明书。

功能简介：
l 外观结构：时尚精美外光设计，设备结构设计与封面完美结合，更贴切用户安装的需求；
l 一体机系统：整套系统只需安装一个数据库，管理端无须安装数据库。使用灵活，可按月、星期、任意天数、排列时段规律，彻底解决人员轮班，三班倒等问题;
l 布线优点：布线简易方便，采用RS485/局域网; RS485方式最多可联网64台。
l 一体机使用灵活：具有脱机和联机两种使用功能，联网模式下可实现分权限、分部门管理、实时监控等。
l 读头兼容性：支持国际标准wiegand格式的各种类型的读卡器，可满足不同客户的实际需求，兼容性更强；
l 门禁控制器内置一个ID或IC读头，允许外接wiegand格式读头1个，根据产品型号不同门内可接外出按钮或读卡器。
l 读卡类型：EM ，Mifare1、HID等市面主流的读卡类型。
l 防冲突、抗干扰设计原理，采用高标准贴片元器件生产，适合各种复杂环境，系统稳定性和可靠性更高。
l 自主知识产权，可提供开放式的二次开发通讯协议，大大方便了系统集成的需求。
l 系统的扩展性强，可与我公司的其他系统形成一卡通。
l 门禁机带有TFT显示屏，可显示人员信息，公司名称，日期，正常和异常刷卡情况提示等。
1. 产品介绍
1.1 门禁系统基本组成部分
l 外置读卡器：通过射频感应原理，识别感应卡内置卡号。【可选】
l 感应卡：存储用户的不可复制的卡号信息。
l 门禁控制器：带TFT显示屏，内置ID或者IC读头，支持按键输入，信息存贮、处理、通讯中枢，实现门禁所有功能。
l 电锁：电动执行机构。
l RS485机型需要485转rs232转换器。
l 管理软件：通过电脑对所有单元进行集中式管理和监控，进行相应的时钟、授权、统计管理工作。
l 开门按钮：出门可以设置为按按钮出门。【可选】
注释：外置读卡器和开门按钮可以同时具备

1.2 门禁软件特征
l 菜单式操作界面，更具人性化设计，操作方便简单易上手。
l 基本功能开放和特殊功能隐藏，可根据用户的实际需要使用不同的功能，大大的方便了不同层次用户实际的使用需求。
l 自动生成各类统计报表，多种打印输出格式。
l 方便快捷的查询功能，更安全、更准确。
1.3 特色功能
1.3.1 人的时段规律
l 按星期轮循的时段规律：通过设定星期一到星期天的开门时段，按星期循环控制时段。
【注释：规律方式：只能按星期或者按天轮循】
l 每天的时间段允许分四段，每个时段规律都允许包含特殊日期的时段规律，比如节假日的时段等。
l 特殊日期的时段规律也允许分四段。
1.3.2 门的时段规律控制
l 每天允许设定八个时间段，每个时间段都必须设定本时间段的控制模式。
【注释：门的时间段不允许设置特殊日期】
l 门的控制模式分：刷卡开门、刷卡+密码开门、常开、常闭，首卡常开，首卡+密码常开，控制模式是根据门的时段规律自动切换的。
l 允许超级卡开门，超级密码开门，总共最多可以设置8组超级卡和8组超级密码（密码必须8位，首位不为0）
1.4 丰富的输入输出控制功能
l 一组驱动电锁继电器，一组扩展输出。
l 一个门磁检测输入，一个开门按钮输入，一个扩展输入。
l 一个读卡器韦根接口

1.5 优越的远程控制功能
l 通过电脑可以远程控制该门运行在手动模式还是自动模式。
l 通过电脑可以远程控制该门的开或关。
l 通过电脑可以远程控制该门的常开或常关。
l 通过电脑可以实时监控该门的记录情况
1.6 联动控制功能
l 本控制器已经集成了1个扩展输入点和1个扩展输出点。
l 可以灵活设定输入点状态变化将引起门开或关。
l 可以灵活设定哪些报警事件将触发扩展输出点的输出。
1.7 报警事件
l 强制开门报警：配合门磁，只要是门被外力强制打开，门磁检测不正常，系统自动报警。
l 门开超时报警：门被合法打开，超出设定的时间忘记关门，系统软件监控界面会用红色的提示该报警信息的时间和位置，并驱动电脑音箱提醒值班人员注意。如果需要现场驱动报警器鸣叫，可通过扩展输出实现，扩展输出继电器可用于驱动报警器。该功能需要加装门磁或者选用带门磁反馈信号输出的电锁并连线到控制器。
l 胁迫开门报警：当工作人员被人胁迫要求打开门的时候，工作人员可以在密码键盘上输入胁迫密码，门被打开，工作人员的人身不会受到恼羞成怒的歹徒的伤害，而总控制中心的软件监控界面上已经显示出该地点有被胁迫开门的报警信息，并采取措施。同时在控制中心的电脑音箱会发出报警声音，提醒值班工作人员及时注意。
l 非法卡报警：又叫无效卡刷卡报警。即有人用未授权的卡试图刷卡，系统会在监控软件界面给予红色提示报警，并驱动计算机音箱，以提醒值班人员注意。如果需要现场驱动警笛或者红绿灯提示，可以启动联动输出功能。
l 无时段报警：该卡有在人员记录中，不过在某时段无权限进入时，就会产生一个无时段报警。
l 门处于常开或常闭，无需刷卡报警
1.8 系统安全性
l 系统所有接口均采用TVS瞬态电压抑制器，能有效保护接口电路，抑制雷电、静电、以及各种意外原因在线路上所产生的浪涌电压和瞬态过压。
l 继电器所有触点均有触点保护器，确保继电器在长时间频繁动作下不会损坏触点。
l 提供数据库的数据备份，以防数据库被损坏后能尽可能减小数据损失。
l 严格的操作权限控制：不同的操作用户对于系统的操作等级与范围是不同的；甚至可以限制到界面的某个细小功能。

1.9 电子地图
l 电子地图：设置底图、放置门禁控制器等功能；
l 设定、修改门属性、控制器属性；
l 更新门状态，并用不同状态图标显示；
l 可以远程控制门状态：开门、关门等。
1.10 适用场合
l 智能建筑大厦、办公写字楼、物业小区、政府机关、大专院校、企事业单位、工矿企业等场所。
l 特别是由于系统本身具有隐蔽性，及时性、安全性、保密性等特点，在许多扩展领域都得到了广泛运用。

2. 硬件参数
® 电源：DC12V 2A
® 电路板功耗：<3W
® 通讯方式：RS485（波特率19200）或者局域网
® 用户注册卡数量：10240张卡权限
® 记录脱机存储数量：71680 条存储记录
® 读卡器输入格式：兼容国际标准Wiegand格式
® 外置读卡器到控制器最大联机距离：100米 ， 建议80米内
® 内置读头： 为ID或IC读头。
® 输出参数：继电器开关输出
® 运行温度：-10℃～+70℃
® 运行湿度：（10～90）％RH，无冷凝

3. 门禁控制器接线
3.1 RS485通讯方式接线示意图

3.2 局域网通讯方式接线示意图

3.3 接线示意图补充说明
读卡器： 出门读卡器（如果出门无须刷卡开门，则该读卡器不用接线）；
扩展输出：输出一个受控的开关信号，可外接报警装置或联动设备。
扩展输入：可连接红外、烟感等报警探测器或其它检测信号；注：开关信号(无源)
485： A和B接线时一定要互为双绞，采用屏蔽双绞线或网线。如果线路过长和机器较多，应在最后一台485机器的A和B上并接 120欧姆的终端电阻来改善通讯质量。强烈反对使用无源485转换器或劣质有源485转换器。485的联网不允许出现全部或局部星形方式。

4. 操作说明
4.1密码说明
管理密码为四位，出厂默认为1234。例如管理密码1234则键入“1234”按“#”。
超级密码为8位数字，例如超级密码为01234567则键入“01234567”按“#”。
密码为6位数字，例如密码为123456则键入“123456”按“#”。
胁迫密码5位数字，例如胁迫密码为01234则键入“01234”按“#”。
4.2查询
A: 输入管理密码按“#”，提示如下：

1：查询
2：初始化
3：固件升级
**请输入序号**

B:输入1按“#”， 显示控制器型号版本号，本机地址，记录条数等信息。

备注：输入不是上边序号（1,2,3），则退回主界面。

4.3初始化
我司的门禁机在出厂前已经进行了机器硬件的初始化，若是客户在使用过程中出现不能设置或者设置有误的情况，则可对门禁机重新进行硬件初始化，恢复到出厂设置后再进行其他相关的设置。
A: 输入管理密码按“#”，提示如下：

1：查询
2：初始化
3：固件升级
**请输入序号**

B:输入2按“#”，显示“初始化成功”。
RS485接口的机型，初始化后地址为1.
局域网接口的机型，初始化后地址为：
Ip地址： 192.168.0.8
默认网关： 192.168.0.1
子网掩码: 255.255.255.0
主机ip： 192.168.0.20 端口号 1234
4.4固件升级
RS485接口的机型：
如下图所示，数据传输选择“加密”，机号设置要正确，波特率为19200，直接按“开始升级”即可。

局域网接口的机型：
A: 输入管理密码按“#”，提示如下：

1：查询
2：初始化
3：固件升级
**请输入序号**

B:输入3按“#”，进入固件升级。

升级时本机的ip地址为192.168.0.250，所以确保升级的pc在同一网段。升级完毕自动运行程序，5秒不升级自动恢复系统控制。

4.5门铃按键说明
长按“门铃”键1秒以上，可远程通知管理中心有访客按“门铃。
5. 型号说明
ST-2266IC/485： 485门禁一体机读IC卡号
ST-2266SN/485： 485门禁一体机读IC序列号
ST-2266IC/LAN： 局域网门禁一体机读IC卡号
ST-2266SN/LAN： 局域网门禁一体机读IC序列号
ST-2266ID/485： 485门禁一体机读ID卡
ST-2266ID/LAN： 局域网门禁一体机读ID卡

6. 常见问题
⑴电源指示灯不亮：电源线无连接或接触不良、电源电压不正常。
⑵外接读卡器不读卡：连接线不正常或者使用的是不兼容的感应卡。
①不能暴晒于太阳下和淋雨；
②污迹只能用清水和软布擦拭，千万不能用酒精等有机溶剂擦洗；
③数据一个月至少要下载一次。

声 明
本手册可能在某些技术细节方面描述不够准确或存在印刷错误，假如您在使用过程中按照手册无法解决问题时，请致电我司客服部垂询相关操作方法。本手册内容将做不定期的更新，恕不另行通知。
