目录

第一章 编制依据 1
第二章 工程概况 1
第三章 施工方案 2
1、施工机具 2
2、材料 3
3、技术准备 3
4、井点安装 3
5、 施工进度计划 5
6、质量保证措施 6
7、降水常遇问题和解决方法...............................................................................7
8、附件...................................................................................................................8

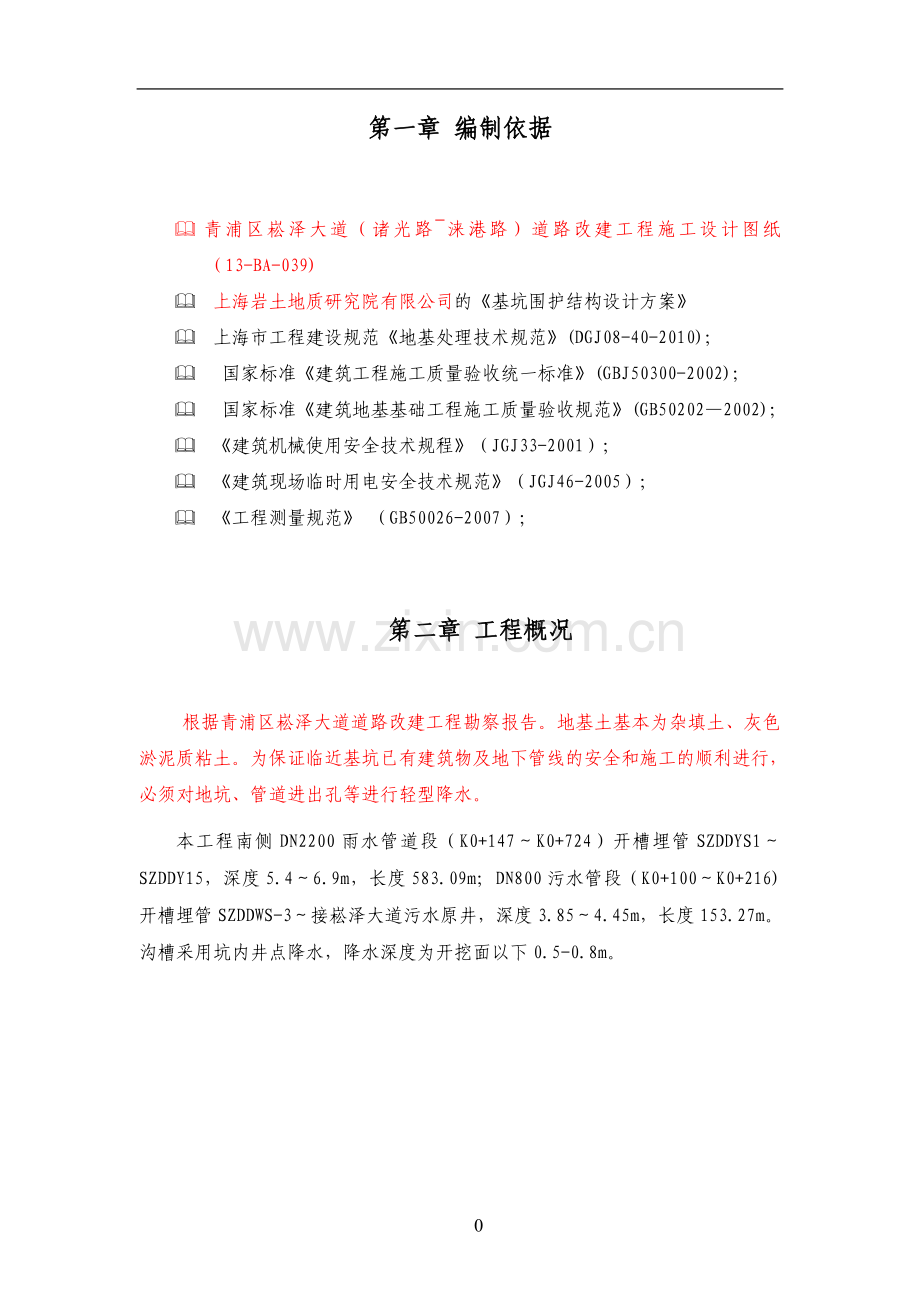

第一章 编制依据

& 青浦区崧泽大道（诸光路~涞港路）道路改建工程施工设计图纸（13-BA-039)
& 上海岩土地质研究院有限公司的《基坑围护结构设计方案》
& 上海市工程建设规范《地基处理技术规范》(DGJ08-40-2010)；
& 国家标准《建筑工程施工质量验收统一标准》(GBJ50300-2002)；
& 国家标准《建筑地基基础工程施工质量验收规范》(GB50202—2002)；
& 《建筑机械使用安全技术规程》（JGJ33-2001）；
& 《建筑现场临时用电安全技术规范》（JGJ46-2005）；
& 《工程测量规范》 （GB50026-2007）；

第二章 工程概况

根据青浦区崧泽大道道路改建工程勘察报告。地基土基本为杂填土、灰色淤泥质粘土。为保证临近基坑已有建筑物及地下管线的安全和施工的顺利进行，必须对地坑、管道进出孔等进行轻型降水。
本工程南侧DN2200雨水管道段（K0+147～K0+724）开槽埋管SZDDYS1～SZDDY15，深度5.4～6.9m，长度583.09m；DN800污水管段（K0+100～K0+216)开槽埋管SZDDWS-3～接崧泽大道污水原井，深度3.85～4.45m，长度153.27m。沟槽采用坑内井点降水，降水深度为开挖面以下0.5-0.8m。

第三章 施工方案

根据以往的施工经验，本工程的井点安排以井点间距安排1.2米。井点沟深自然地面下1.8m。这－深度一定确保，否则降水深度无法满足施工要求。挖井点沟的土要外运不要堆放在场地上。每套降水设备带动的排水总管长度不得大于35米，根据以上原则，降水设备的数量安排见《基坑降水设备安排表》。
由于在基坑开挖阶段降水设备需随挖随撤除，本工程的降水设备的使用量为5 套。考虑备用应急设备等因素，本工程的实际降水设备的投入量为 6 台套。
主要施工机械设备
序号
机械设备
名称
规格型号
数量
技术性能
备 注
1
射流泵
Jsj-60
5
流量1.5m3/h,扬程10m
含备用泵
2
电动机
Y-132-2-7.5
6
7.5kW
水泵配套动力
1、施工机具
井点系统主要机具设备由井点管、连接管、集水总管及抽水设备组成。
a.井点管长度6m,管下端配有滤管，滤管直径与井点管相同。滤管管壁上呈梅花形钻直径为6mm的孔，管壁外包两层滤网，内层为细滤网，采用网眼30~50孔/cm的尼龙布；外层为粗滤网，采用网眼3~10孔/cm的尼龙布。滤管长为1.2m。井管的上端用弯管与总管相连。
b. 连接管与集水总管 连接管用塑料增强管制成。集水总管直径大于Φ50mm每节长4-6m，每隔2m设一个连接井点管接头。
c.抽水设备 采用Jsj-60轻型井点设备；该设备由离心水泵、射流器、水箱组成；工作原理系由高压水泵供给工作水，经射流泵后产生真空，引射地下水流；设备构造简单，效率高，降水深度较大，操作维修方便，经久耐用，耗能少，费用低。
d.水枪：Φ50×5mm无缝钢管，下端焊接一个Φ16mm的枪头喷嘴，上端与高压胶管连接。
f.射流泵真空度不得小于-0.06Mpa。
2、材料
采用粗砂与中砂，严禁使用细砂，以防堵塞滤管网眼，
3、技术准备
a.详细查阅工程地质勘察报告，了解工程地质情况，分析降水过程中可能出现的技术问题和采取的对策。
b.冲孔设备与抽水设备检查。
4、井点安装
(1)安装：
①、安装程序
井点放线定位→铺设总管→冲孔→安装井点管、填砂砾滤料、上部填粘土密封→用弯管联管将井点管与总管接通→安装抽水设备与总管连通→开动真空泵排气，再开动离心水泵抽水。
②、井点管埋设
a.根据建设单位提供测量控制点，测量放线确定井点位置，挖深大约500mm的井点沟，以便于冲击孔时集水，埋管时灌砂，并用水沟将小坑与集水坑联接，以便于排泄多余水。
b.将套管水枪对准井点位置，启动高压水泵，水泵控制在0.04-0.08M[pa，在水枪高压水射流冲击下井点管开始下沉，，井点管下沉6m左右，若遇到较厚的纯粘土时，深管时间要延长，此时可采取增加高压水泵的压力，以达到加速沉管的速度。冲击孔的成孔直应达到200mm，保证管壁与井点管之间有一定间隙，以便于填充砂石，冲孔深度应比滤管设计安装深度低500mm以上，以防止冲击套管提升拔出时部分土塌落，并使滤管底部存有足够的砂石。
井孔冲击成型后，在井点管与孔壁之间填灌砂石滤层，该砂石滤层的填充质量直接影响轻型井点降水的效果，应注意以下几点：
1）砂石必须采用粗砂，以防止堵塞滤管的网眼。
2）滤管应放置在井孔的中间，砂石滤层的厚度应在60-100mm之间，以提高透水性，并防止土粒渗入滤管堵塞滤管的网眼。填砂厚度要均匀，速度要快，填砂中途不得中断，以防孔壁塌土。
3）滤砂层的填充高度，至少要超过滤管顶以上1000-1800mm，一般应填至原地下水位线以上，以保证土层水流上下畅通。
4）井点填砂后，井口以下1.0-1.5m用粘土封口压实，防止漏气而降低降水效果。
③、管路安装
沿井点管线外侧，铺设集水主管，并用接头管件把干管连接起来，主干管连接水箱水泵，然后用钢丝增强管把井点管与主管连接好。
④、检查管路
检查集水干管与井点管连接的钢丝增强管的各个接头在试抽水时是否有漏气现象，发现这种情况应重新连接或用薄膜重新封管口，直至不漏气为止。在正式运转抽水之前必须进行试抽，以检查抽水设备运输是否正常，管路是否存在漏气现象。在水泵进水管上安装一个真空表。
在试抽时，应检查整个管网的真空度，应达到600 kPa方可进行正式投入抽水。
⑤抽水：
井点管网全部安装完毕后进行试抽。当抽水设备运转一切正常后，整个抽水管路无漏气现象，可以投入正常抽水作业。开机后一个星期后将形成地下降水漏斗，并趋向稳定，土方工程可在降水10天后开挖。
5、 施工进度计划

根据本项目工程条件、设备投入和用电量配置，按照在合理降低造价、抓好质量的前提下、尽量提前工期的原则，合理进行设备调度。
一、施工工期
雨水管段井点降水：40日历天，自2014年3月21日至2014年4月29日结束；
污水管段井点降水：15日历天，自2014年5月5日至2014年5月19日结束。
二、工期保证措施
为确保本项目的顺利实施，保证建设方要求的工期，在本项目的实施过程中，拟采取以下保证措施：
（1）组建强有力的项目班子，负责项目的组织和协调；
（2）调集技术业务精、素质好的施工队伍承担本项目施工，并配齐足够的劳动力；
（3）组织设备完好性能足够好的设备投入本项目的施工；
（4）加强各项工作的筹备和合理安排，提高各工序和各分项工程间的有效衔接。

6、质量保证措施
高真空井点运行质量的好坏直接关系到基坑降水工作的成败，我们采取如下措施来保证井点糸统降水运行质量：
（1）把好井点降水管路及降水设备安装质量关。
1、井点滤水管的加工质量必须满下列要求：
长度：0.8m
滤孔直径：Φ6mm
滤孔数量：20眼
滤网：包裹一~二层尼龙网
2、井点管冲孔直径和填料
井点管冲孔直径不小于200mm，深大于6.5m。
井点管孔内填中粗砂，填砂要实，孔口1米　用粘土封孔。
3、真空泵真空度≥600KPa。
4、管路接头要求密封良好。
5、把好排水管道畅通关
基坑开挖过程，最多开动降水泵5台，因此每天基坑出水量较大，必须有良好排水通道，将抽出的水及时排到沉淀池，经沉淀后排入下水管网。在基坑外围四周设置一条宽和深均为50cm的砼砌水沟，坑内降水泵抽出的水均排入沟内经沉淀再排到下水管网内。要求砼砌水沟不渗漏，严防因渗漏而产生水向基坑倒灌现象发生。
6、现场备用发电机组，确保24小时不停运行。
(2)其他措施
①、土方挖掘运输车道不设置井点，这并不影响整体降水效果。
②、在正式开工前，由电工及时办理用电手续，保证在抽水期间不停电。因为抽水应连接进行，特别是开始抽水阶段，时停时抽，井点管的滤网易于阻塞，出水混浊。同时由于中途长时间停止抽水，造成地下水位上升，会引起土方边坡塌方等事故。
③、井点降水应经常进行检查，其出水规律应“先大后小，先混后清”。若出现异常情况，应及时进行检查。
④、在抽水过程中，应经常检查，当地下水位降到所要求的水位后，尽是使抽吸与排水保持均匀，达到细水长流。
⑤、真空度是井点降水能否顺利进行降水的主要技术指数，现场设专人经常观测，若抽水过程中发现真空度不足，应立即检查整个抽水系统有无漏气环节，并应及时排除。
⑥、在抽水过程中，特别是开始抽水时，应检查有无井点管淤塞的死井，可通过管内水充声等方法进行检查。应及时采取措施，采用高压水反冲洗处理。
⑦、如粘土层较厚，沉管速会较慢，如超过常规沉管时间时，可采取增大水泵压力，大约在0.08-0.01Mpa，但不超过0.01Mpa。
⑧、主干管应按本交底做好流水坡度，流向水泵方向。
⑨、基坑周围上部应修好水沟，防止雨水流入基坑。
7、降水常遇问题和解决方法
①出水不畅
原因：井点沉放前未清洗，滤管被泥沙堵塞；
滤料没有级配，不清洁；
井点埋设离边坡太近漏气真空度达不到；
方法：井孔在沉井点前应进行一次清洗；
滤砂料应符合设计要求，有一定级配；
井点管埋设保持离边坡不少于1m。
②死井（井点出水极少或抽不出水，或开始能少量出水，以后完全停止出水）
原因：灌砂砾料不洁净，夹有泥沙；
砂料级配不好，泥沙掺入堵塞滤孔；
井点未埋设在孔中央
方法：砂砾料应洗净；
井点管埋设防止靠孔壁过近，砂砾层过薄，泥沙进入滤管。
对死井应逐个用高压水反冲洗井点管或拔出重新埋设。
③真空管内无真空
原因：清孔不够充分
井点安装工序不当，采用先填井点后连接回水管，最后安装水泵工序，井点搁置时间过久，被泥沙沉淀堵塞供水管保护不好，砂砾落入井点内外管的间隙中。
方法：认真进行井孔的清洗井点埋设应先将抽水设备、管路安好，以便立即接通供水管路应保护好，防止砂砾掉入井点内外管内。
④抽出水较混
原因：滤管的滤孔眼过大，不能阻止土、细颗粒进入井点沙井质量较差，砾料级配不良。埋管不对中，滤层过薄。
方法：滤管必须按要求设置滤网；沙井砾料应有一定级配，埋井管必须在井孔中心部位，使过滤层厚度一致。
8、附件
（1） 管理人员名单
（2） 轻型井点降水平面图
（3） 剖面图
