主变保护定值.doc

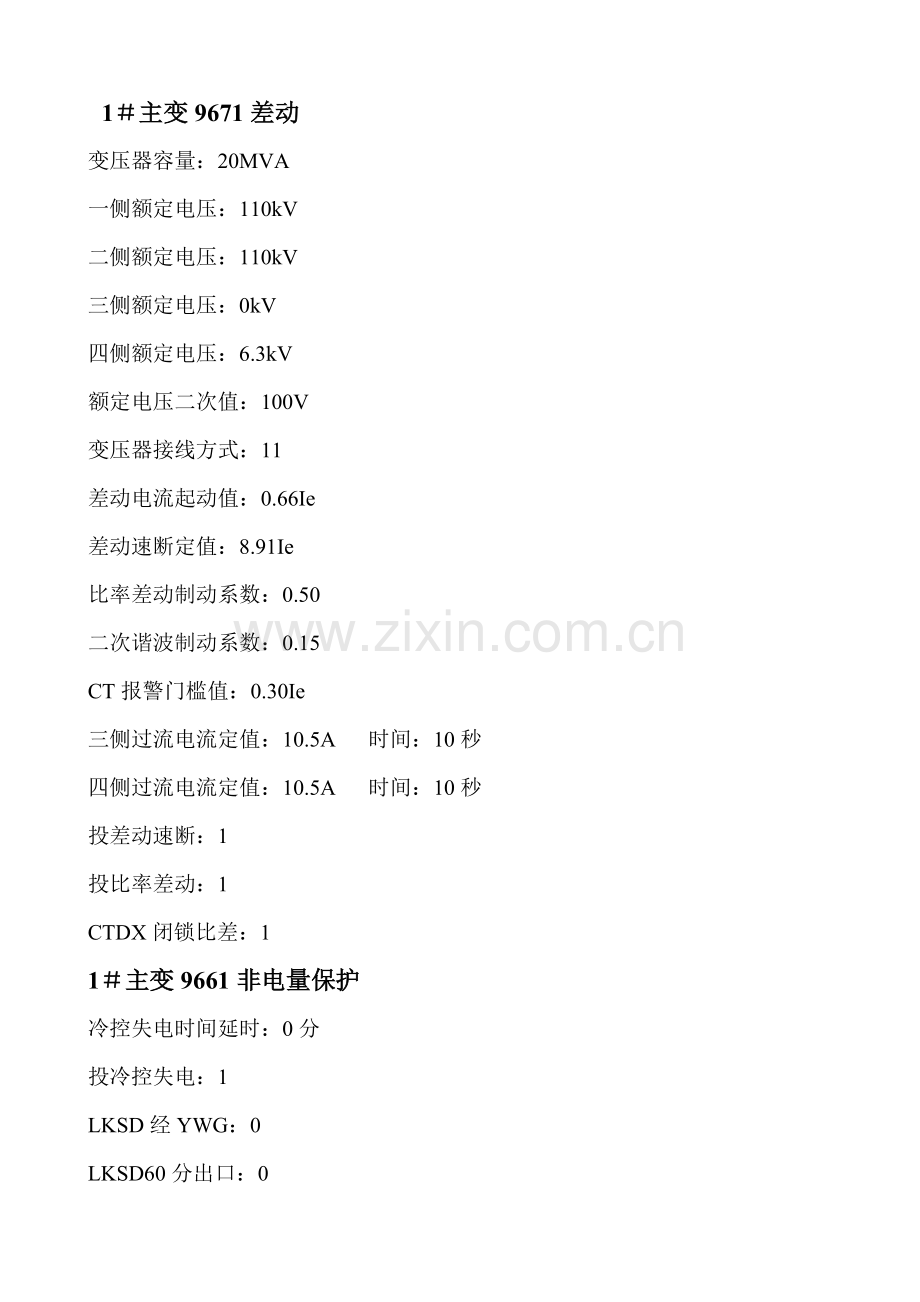

1＃主变9671差动
变压器容量：20MVA
一侧额定电压：110kV
二侧额定电压：110kV
三侧额定电压：0kV
四侧额定电压：6.3kV
额定电压二次值：100V
变压器接线方式：11
差动电流起动值：0.66Ie
差动速断定值：8.91Ie
比率差动制动系数：0.50
二次谐波制动系数：0.15
CT报警门槛值：0.30Ie
三侧过流电流定值：10.5A 时间：10秒
四侧过流电流定值：10.5A 时间：10秒
投差动速断：1
投比率差动：1
CTDX闭锁比差：1
1＃主变9661非电量保护
冷控失电时间延时：0分
投冷控失电：1
LKSD经YWG：0
LKSD60分出口：0

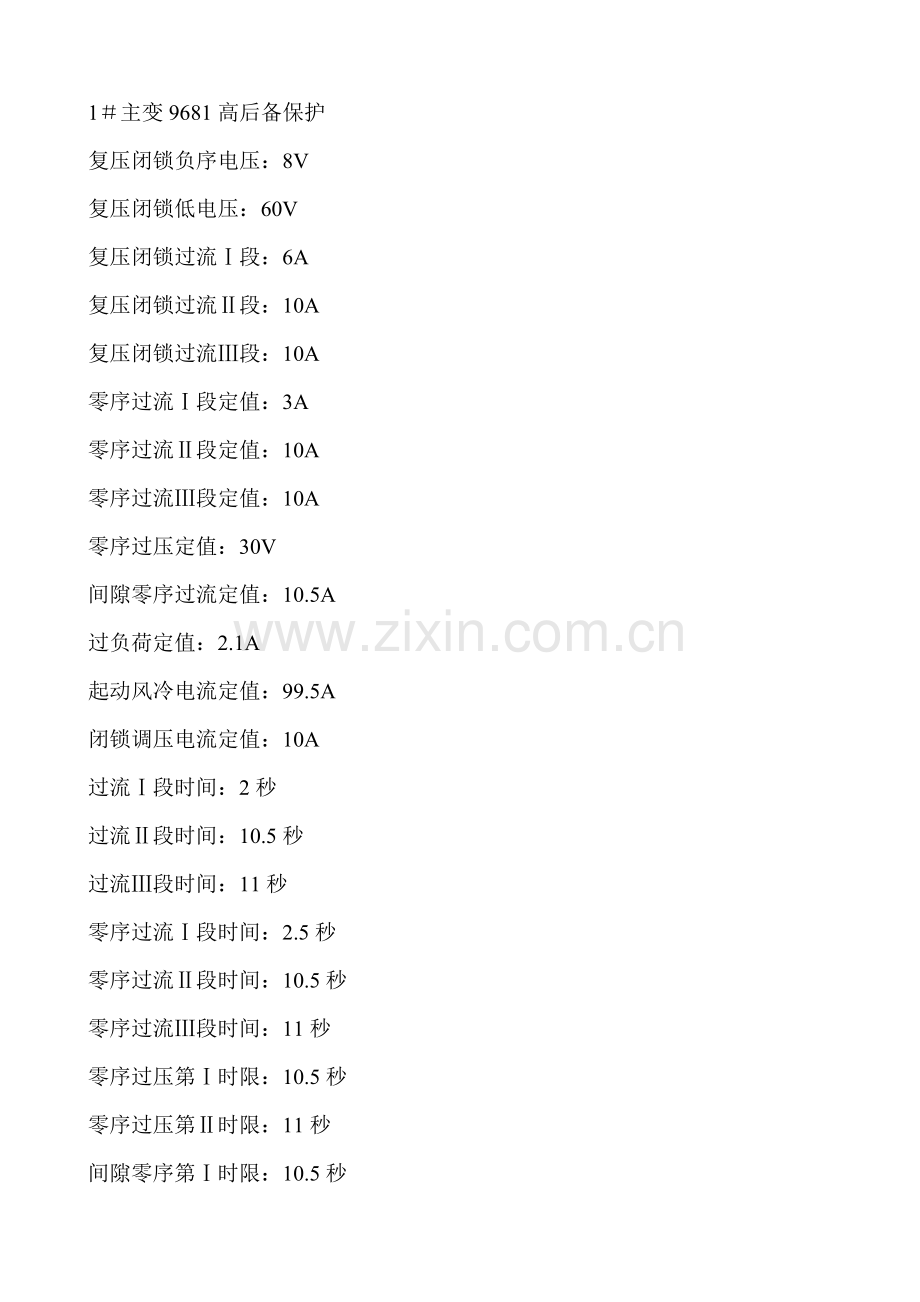

1＃主变9681高后备保护
复压闭锁负序电压：8V
复压闭锁低电压：60V
复压闭锁过流Ⅰ段：6A
复压闭锁过流Ⅱ段：10A
复压闭锁过流Ⅲ段：10A
零序过流Ⅰ段定值：3A
零序过流Ⅱ段定值：10A
零序过流Ⅲ段定值：10A
零序过压定值：30V
间隙零序过流定值：10.5A
过负荷定值：2.1A
起动风冷电流定值：99.5A
闭锁调压电流定值：10A
过流Ⅰ段时间：2秒
过流Ⅱ段时间：10.5秒
过流Ⅲ段时间：11秒
零序过流Ⅰ段时间：2.5秒
零序过流Ⅱ段时间：10.5秒
零序过流Ⅲ段时间：11秒
零序过压第Ⅰ时限：10.5秒
零序过压第Ⅱ时限：11秒
间隙零序第Ⅰ时限：10.5秒
间隙零序第Ⅱ时限：11秒
过负荷延时：5秒
起动风冷延时：10秒
闭锁调压延时：12秒
出口1：0000000000
出口2：0000001001
出口3：0000000000
过流Ⅰ段投入：1
过流Ⅱ段投入：0
过流Ⅲ段投入：0
过流VBL1投入：1
过流VBL2投入：0
过流VBL3投入：0
过流FBL1投入：0
过流FBL2投入：0
PT断线TVL：1
L01投入：1
L01投入：0
L03投入：0
V01投入：0
V02投入：0
10JX1投入：0
10JX2投入：0
9682低后备保护：
2＃主变9671差动保护
变压器容量：31.5MVA
一侧额定电压：110kV
二侧额定电压：0kV
三侧额定电压：0kV
四侧额定电压：6.3kV
额定电压二次值：100V
变压器接线方式：11
一侧CT额定一次值：0.3kA
一侧CT额定二次值：5A
四侧CT额定一次值：4kA
四侧CT额定二次值：5A
差动电流起动值：0.3Ie
差动速断定值：7Ie
比率差动制动系数：0.5
二次谐波制动系数：0.15
CT报警门槛：0.2Ie
三侧过流电流定值：99A
四侧过流电流定值：99A
三侧过流时间定值：10秒
四侧过流时间定值：10秒
投差动速断：1
投比率差动：1
CTDX闭锁比差：1
投三侧过流：0
投四侧过流：0
9661非电量保护（同1＃变，略）
9681高后备保护：
复压闭锁负序电压：7V
复压闭锁低电压：65V
复压闭锁过流Ⅰ段：7A
复压闭锁过流Ⅱ段：7A
复压闭锁过流Ⅲ段：14A
零序过流Ⅰ段定值：3.2A
零序过流Ⅱ段定值：13A
零序过流Ⅲ段定值：12A
零序过压定值：150V
间隙零序过流定值：14.5A
过负荷定值：3.41A
起动风冷电流定值：99.5A
闭锁调压电流定值：2.76A
过流Ⅰ段时间：2.4秒
过流Ⅱ段时间：2.4秒
过流Ⅲ段时间：11秒
零序过流Ⅰ段时间：1.5秒
零序过流Ⅱ段时间：10.5秒
零序过流Ⅲ段时间：11秒
零序过压第Ⅰ时限：0.5秒
零序过压第Ⅱ时限：11秒
间隙零序第Ⅰ时限：10.5秒
间隙零序第Ⅱ时限：11秒
过负荷延时：5秒
起动风冷延时：5秒
闭锁调压延时：5秒
出口1：0000000000
出口2：0001001010
出口3：0000000001
过流Ⅰ段投入：1
过流Ⅱ段投入：1
过流Ⅲ段投入：0
过流VBL1投入：1
过流VBL2投入：1
过流VBL3投入：0
过流FBL1投入：0
过流FBL2投入：0
过流保护VBS：1
PT断线TVL：0
L01投入：0
L02投入：0
L03投入：0
V01投入：0
V02投入：0
I0JX1投入：0
I0JX2投入：0
8902低后备保护：
复压闭锁负序电压：7V
复压闭锁低电压：65V
复压闭锁过流Ⅰ段：8A
复压闭锁过流Ⅱ段：8A
复压闭锁过流Ⅲ段：12A
复压闭锁过流Ⅳ段：9A
零序电压告警定值：15V
过负荷定值：5.94A
过流Ⅰ段时间：1.8秒
过流Ⅱ段时间：2.1秒
过流Ⅲ段时间：655.35秒
过流Ⅳ段时间：655.35秒
零序电压告警时间：2秒
过负荷延时：5秒
出口1：0001
出口2：0000
出口3：0010
过流Ⅰ段投入：1
过流Ⅱ段投入：1
过流Ⅲ段投入：0
过流Ⅳ段投入：0
过流ⅠVBL1：1
过流ⅡVBL2：1
过流ⅢVBL3：0
过流ⅣVBL4：0
过流ⅠFBL1：0
过流ⅡFBL2：0
过流ⅢFBL3：0
过流保护VBS：0
PT断线TVL：0
